如何用SolidWorks Simulation获取载荷施加后的模型变形信息

yuxitech2014

* n, n& v( `6 R! p# [% C7 ^& i
如何用SolidWorks Simulation获取载荷施加后的模型变形信息

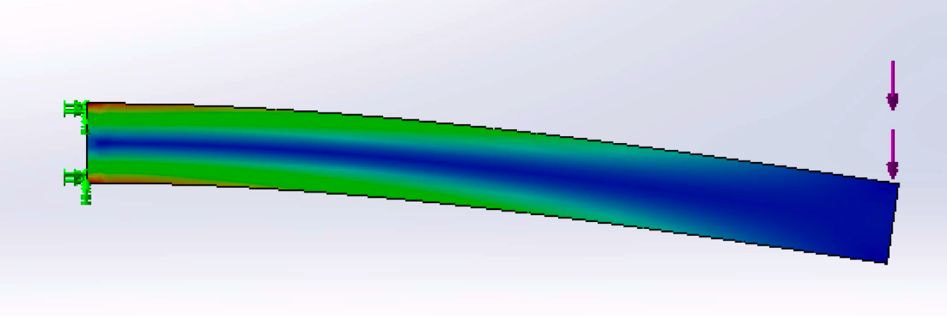

很多时候，我们在做Simulation分析，目的是为了看我们的产品是否能够承受住载荷的作用而不损坏，产品在载荷作用下，会出现变形，这个变形很多时候我们需要把它记录并生产出（或者3D打印）一个模型，以方便直观的进行产品设计、变更。
/ X) T( I+ W0 i

我们可以保存由运行静态或非线性算例而产生的零件或装配体的真实变形形状。 您可将变形几何体保存为新配置或新 SOLIDWORKS 文档。 可为模拟或制造而使用所创建的几何体。 该功能可用于带有实体和壳体的实体网格、壳体网格以及混合网格，可在 SOLIDWORKS Simulation Professional 以及以上版本中使用。

2 l6 I( [6 h& w

另外，我们还可将变形几何体直接保存到 SOLIDWORKS 零件或保存为其他格式，以便帮助您重新创建变形形状中的几何体。导出后，零件或装配体的变形形状保存在 SOLIDWORKS 零件文档中。 变形几何体将在 FeatureManager 设计树中显示为导入的实体。

( l$ `2 B9 O+ M0 Z/ r; n  ~  o

同时，程序将变形形状划分为较小元素以创建忠实地保持变形实体形状的闭合包络体。 在模型稍微变形的区域中尽可能地保持原始几何体时，模型变形区域中的网格实体由二次方几何曲面网格元素组成。

* r9 M, r* O) ]6 Y

在SOLIDWORKS 几何体无法从模拟的变形形状中创建的实例中选择，因为它们是单个曲面变形，且无法“缝合”回一起。 曲面选项将创建尽量多的单个曲面以代表变形实体。让我们一起来试试吧。

6 w) G% s" M6 P6 K. ?! G* L$ i

更多请关注宇喜科技官网达索solidworks广州宇喜资讯科技有限公司 (yuxitech.com)https://www.yuxitech.com/
