技术热点 | 显式动力学求解钣金冲压成型操作流程
2 \2 j+ h; t4 s8 \) E/ i' o导读:作为一款强大的工程模拟有限元软件,Abaqus可以很好的完成对冲压成型的求解。冲压成型是生产制造中常用的加工方法,目前主要的计算都是基于设计手册上的经验公式,因此其设计对工程师要求较高,对于一般没有丰富的工艺设计经验的工程师来说比较困难。
$ @% b5 m$ A7 V% Y3 m9 r% D) @3 D; E; ]% P% e! l, N0 v
Abaqus强大非线性功能
; G2 H# Y, l" d 640 - 2023-07-27T161417.449.png
$ _* z) M, O$ S5 }/ R其中有限元分析可以为设计人员提供很好的帮助,通过快速、有效的分析能够提前暴露出设计的潜在问题,从而降低时间成本,提高设计效率。冲压成型是包含了材料和接触的非线性问题,而Abaqus强大非线性功能对于解决冲压成型类问题具有极大的优势。
- S. _) P( q9 D% f# T! f4 |6 P% G9 R
案例说明
5 d; P& H& T! E  h% E$ f下面以一个简单的案例来说明使用Abaqus显式动力学求解钣金冲压成型的操作流程:

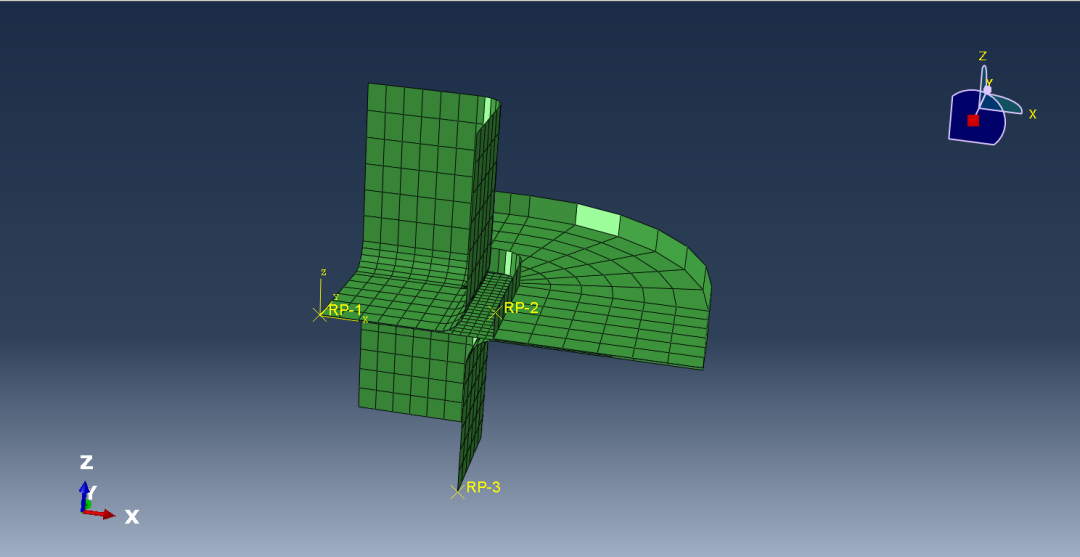

# ~1 a, t. {5 B- A$ F  C导入分析模型如下,其中冲头、上模和下模设置为刚体:: a3 F5 [- y4 R; H5 q
640 - 2023-07-27T161519.010.png

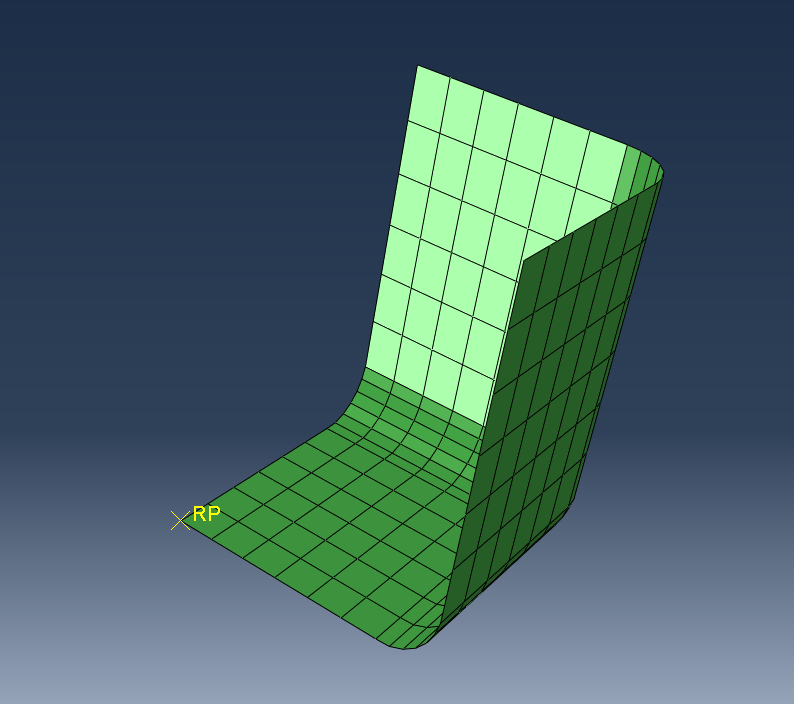

7 i. G8 K! U5 t$ [9 C8 X" W因为刚体不存在变形,所以它的运动只需要知道其上面的任意一个点即可确定刚体所有的运动,在冲头上设置控制点(任意一点均可)如下:
  |% b, k4 `: T; |$ V3 C 640 - 2023-07-27T161548.449.png 9 T( ]2 m' I- G' j, c

! o* M) t" e- N' O* r" z# c; d设置板材材料如下:9 [! {+ e' F+ G
640 - 2023-07-27T161612.961.png . L7 w1 n1 b( Q; d

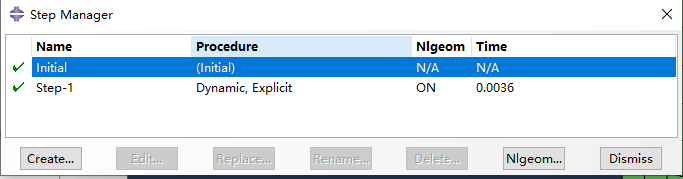

4 M, G0 y: Z' n' o$ |; ]' L选择显式分析,时间长度为0.0036s:4 y: P% u* z& e. j7 c
640 - 2023-07-27T161642.928.png + q! a/ V2 V) y5 ~7 m, T7 Q+ J

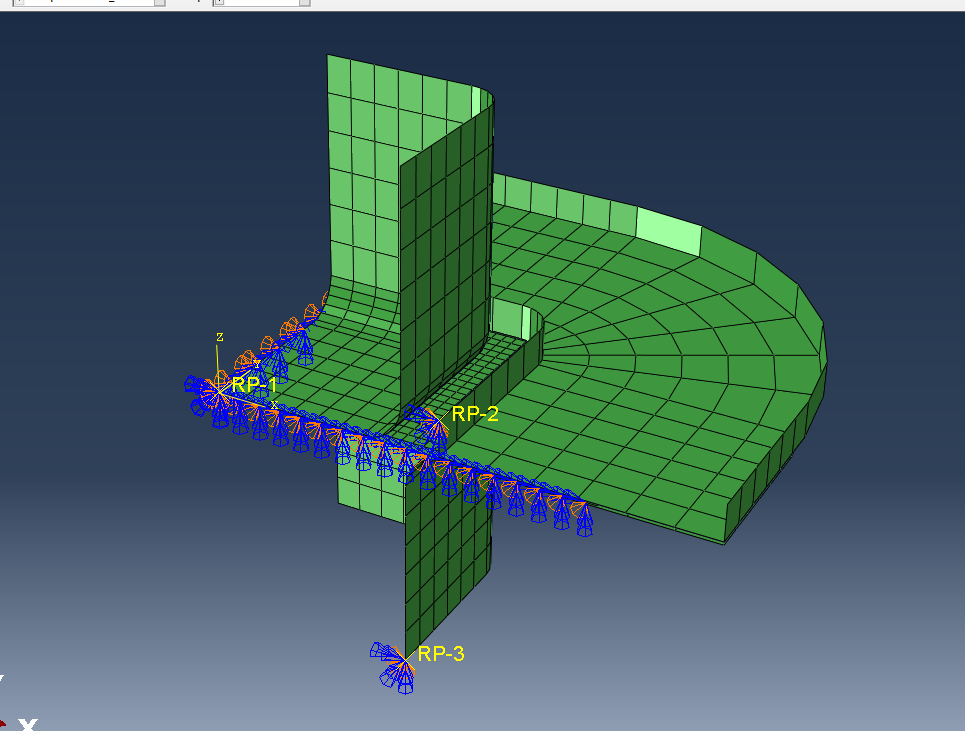

; L# `, |! U3 R& m+ @选择对称边,施加对称约束,对上下模控制点施加固定约束如下:
3 i$ S# J8 p3 L) i) S1 } 640 - 2023-07-27T161646.672.png % r$ s8 O% U# H' y& B* J5 e' W
, i# F+ S: l6 X; N$ e! K, M  a

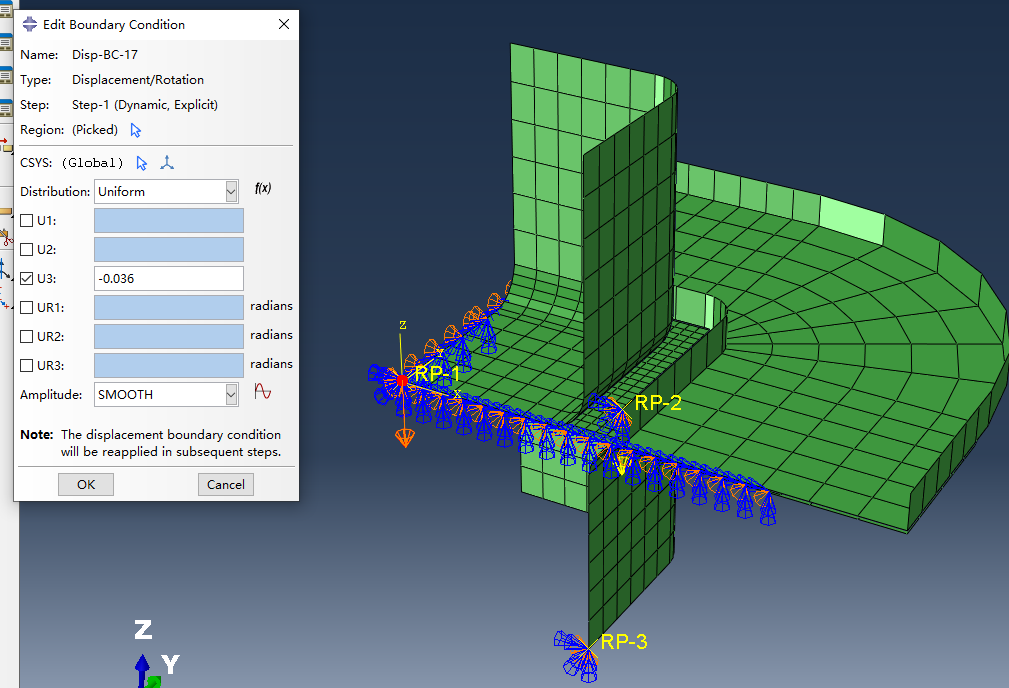

对冲头施加位移如下:0 Y4 x4 t7 w: s; U, N' K
640 - 2023-07-27T161744.376.png
$ ~* n4 K, l6 l, u9 ]! X9 E1 e: ^. a$ S, H9 K8 C8 M5 t

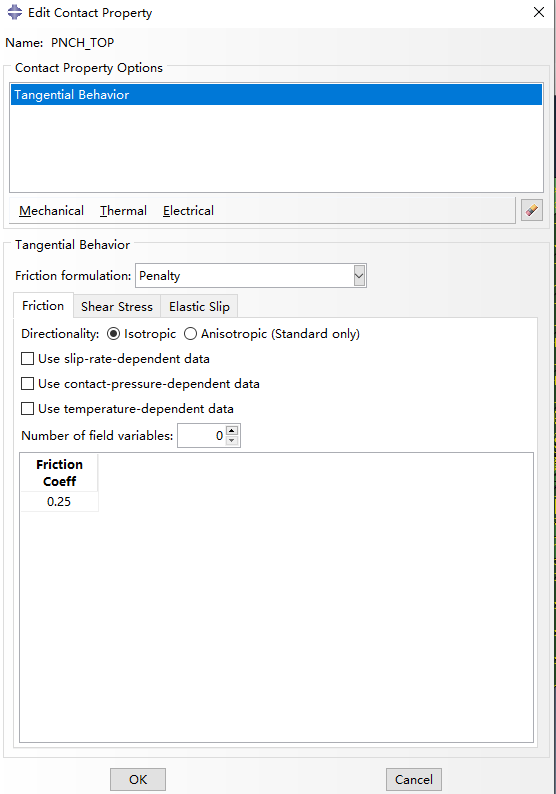

直接创建通用接触,接触属性如下:  v/ g0 x. p4 Q" V1 `. F1 D+ h) D& o
640 - 2023-07-27T161823.604.png
8 A* w6 T/ f9 j7 n 640 - 2023-07-27T161841.740.png
& J( y0 y! Q! B( ^

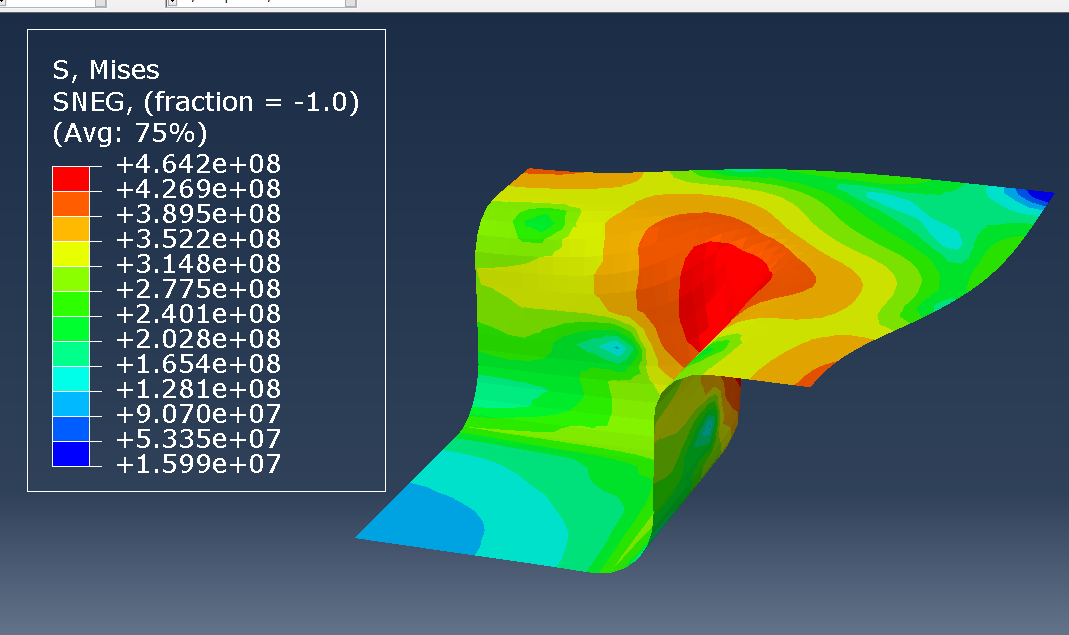

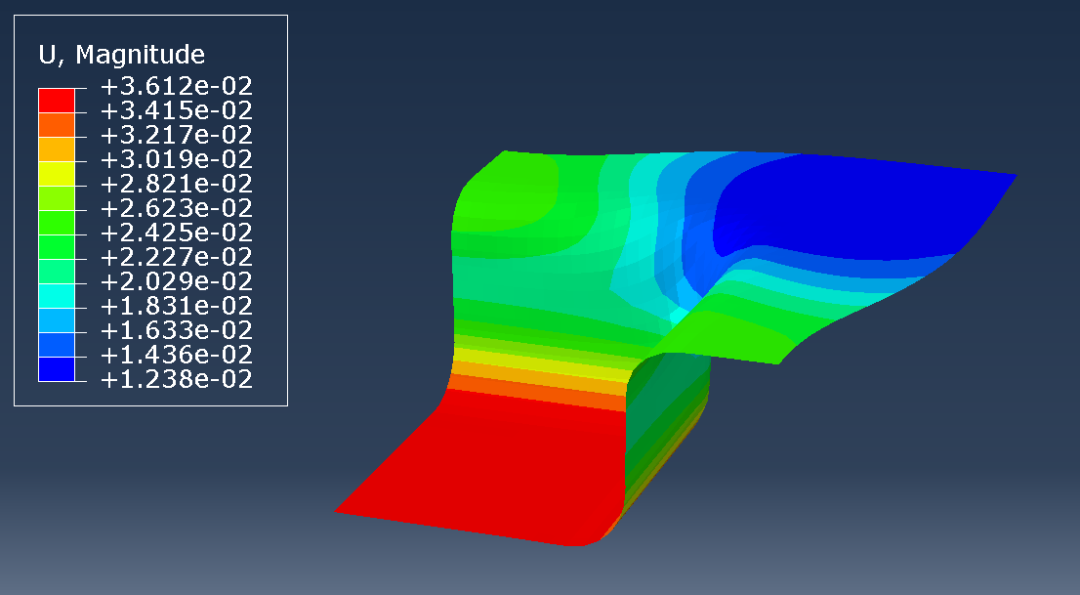

$ Y4 {- c6 x" j. D  s设置完成后求解,查看变形结果如下
- y* u6 Z' x4 Z9 z  r 640 - 2023-07-27T161921.995.png
  E3 Y3 J, j% Z1 q" A 640 - 2023-07-27T161926.585.png
7 J1 g$ e8 h' v9 V+ J) S2 ?' b% k以上即为使用Abaqus显式动力学求解钣金冲压成型的操作流程, |% w/ H- }3 j3 S. s2 f$ _+ F
8 D$ @, u3 s5 h' Y8 y0 b! l
更多请关注宇喜科技官网达索solidworks广州宇喜资讯科技有限公司 (yuxitech.com)
