今天给大家介绍一下在SOLIDWORKS中如何使用excel表格完成模型参数的驱动，当然大家可能会想到是不是用SOLIDWORKS插入Excel设计表，确实用到了excel设计表的功能，但是大家有没有发现excel设计表在零件里面可以把建模的尺寸带入到表格中，而在装配体中，excel设计表是捕获不到零件的建模尺寸的。 所以今天给大家介绍的是SOLIDWORKS方程式与excel设计表相结合使用的方法，让excel设计表读取到SOLIDWORKS方程式的全局变量，方程式驱动SOLIDWORKS模型参数。下面我们用一个简易的导轨装配体演示一下操作步骤： 1.打开装配体，右击方程式，点击管理方程式，在方程式中输入全局变量名称并赋予数值。
1
2.将全局变量的数值与SOLIDWORKS尺寸完成链接，并且在特征中，我们可以使用IF语句完成零部件的压缩和解压缩。
2
3.在SOLIDWORKS中选择插入——表格——excel设计表，为了保证符合SOLIDWORKS 逻辑，我们可能让软件自动生成，当表格出现之后可以看到里面有相关的信息，我们点击SOLIDWORKS 绘图空白的区域。软件会提示“无法找到系列季件设计表内有效的零件”，点击确定即可。
3

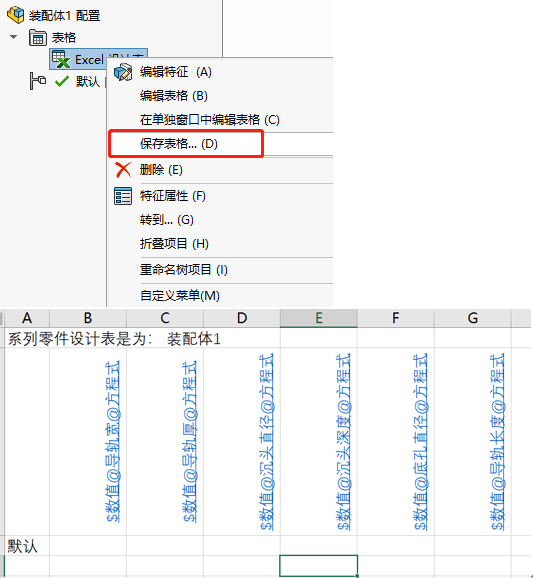

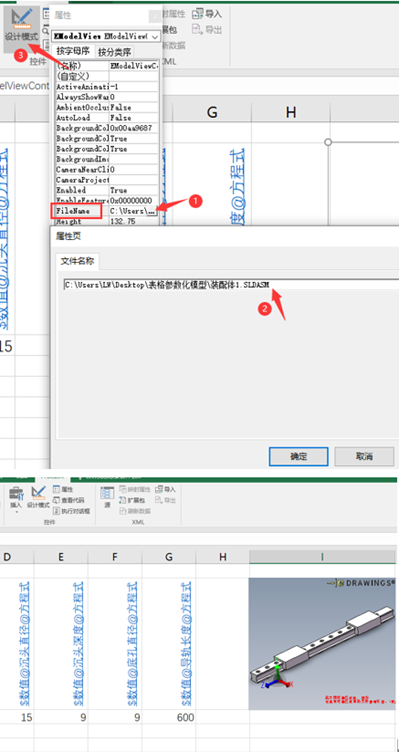

4、然后我们右击excel，选择保存表格，然后就可以在表格中输入方程式的全局变量了。规则是”$数值@全局变量名称@方程式“，这样才能准确链接到SOLIDWORKS方程式。 5.导轨装配里面有阵列的沉头孔，我们可以把孔的大小做成系列的，通过选择系列，让其沉头的孔德数值自动变化。所以我们新建几页表格，名称参数界面和系列参数，并且把沉头孔数据输入到系列参数界面（左图），同时把在参数界面将信息填写完成（右图）。 6.用函数关系式将数据链接起来 使用表格数据验证功能完成下拉框选择，点击数据——数据验证，在验证条件中，选择序列，在来源中框选M5-M12，然后确定，就可以看到单元格能够选择系列型号。具体操作可以查看下面动图。 使用函数VLOOKUP让其他数据自动更新，VLOOKUP需要4个条件，规则如下VLOOKUP（要根据谁查找，要查找的范围，查找范围里的第几列，精准度）。依次完成3个值，当然要确定第三个条件选择的数值是对的。 7.将界面参数的数值链接到sheet1中，保存表格，注意保存的时候在sheet1页保存。 8.回到SOLIDWORKS软件中，右击excel——编辑特征，选择设置好的表格。 9.如果我们更新了表格的数据，那么模型也会相对应的更新变化。 10.最后为了让我们在表格中能够实时的看到SOLIDWORKS模型，我们还可以在通过表格的开发工具添加SOLIDWORKS 预览图。 操作如下：开发工具——插入——其他控件——edrawings 20xx——右击选择属性，在filename中将模型路径输入进去，并且退出设计模式，就可以看到模型预览图了。 我们还可以旋转查看模型，当模型发生改变，表格的预览图也会相应更新。 以上就是表格驱动模型的全部内容了！
