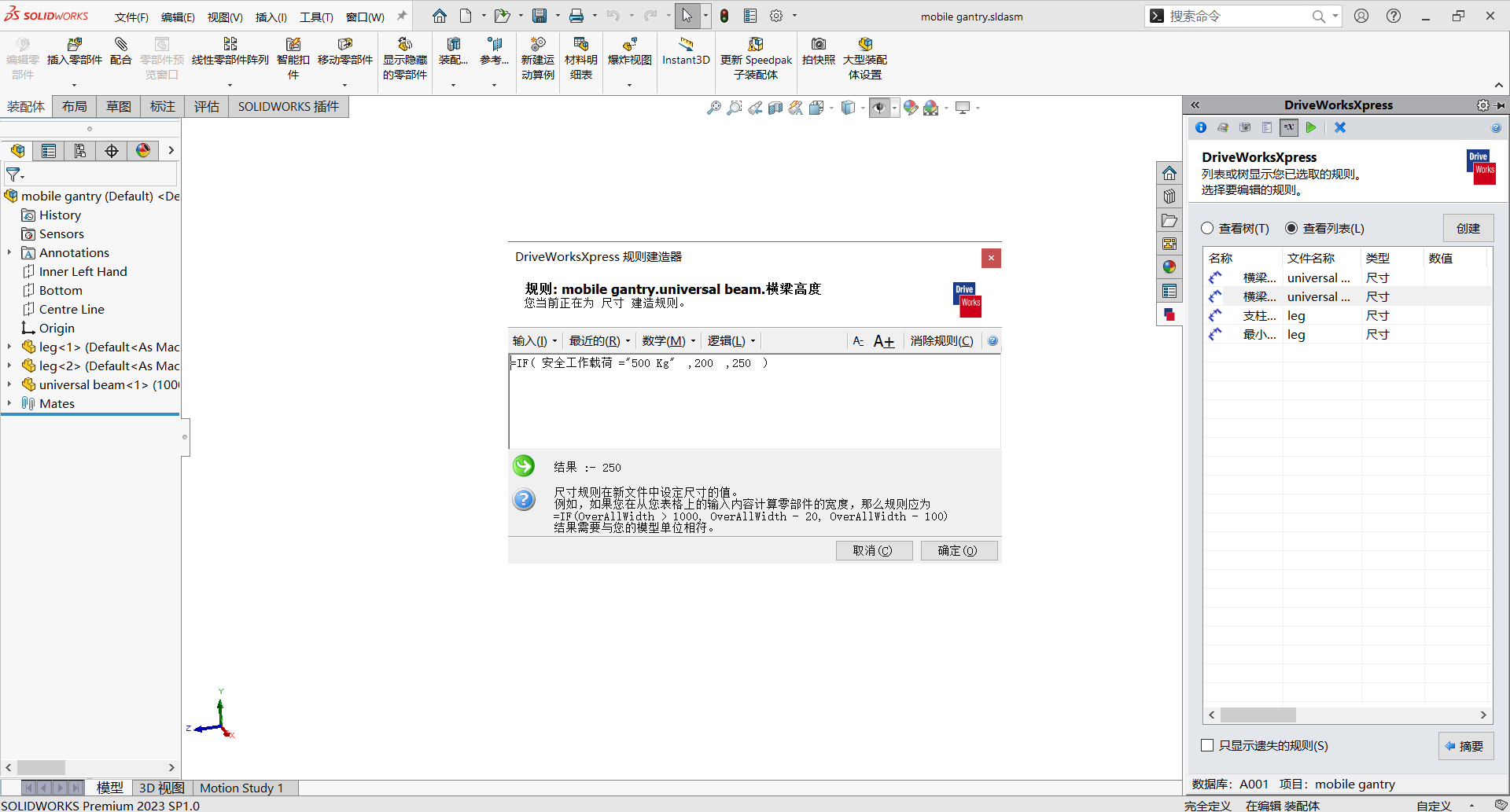

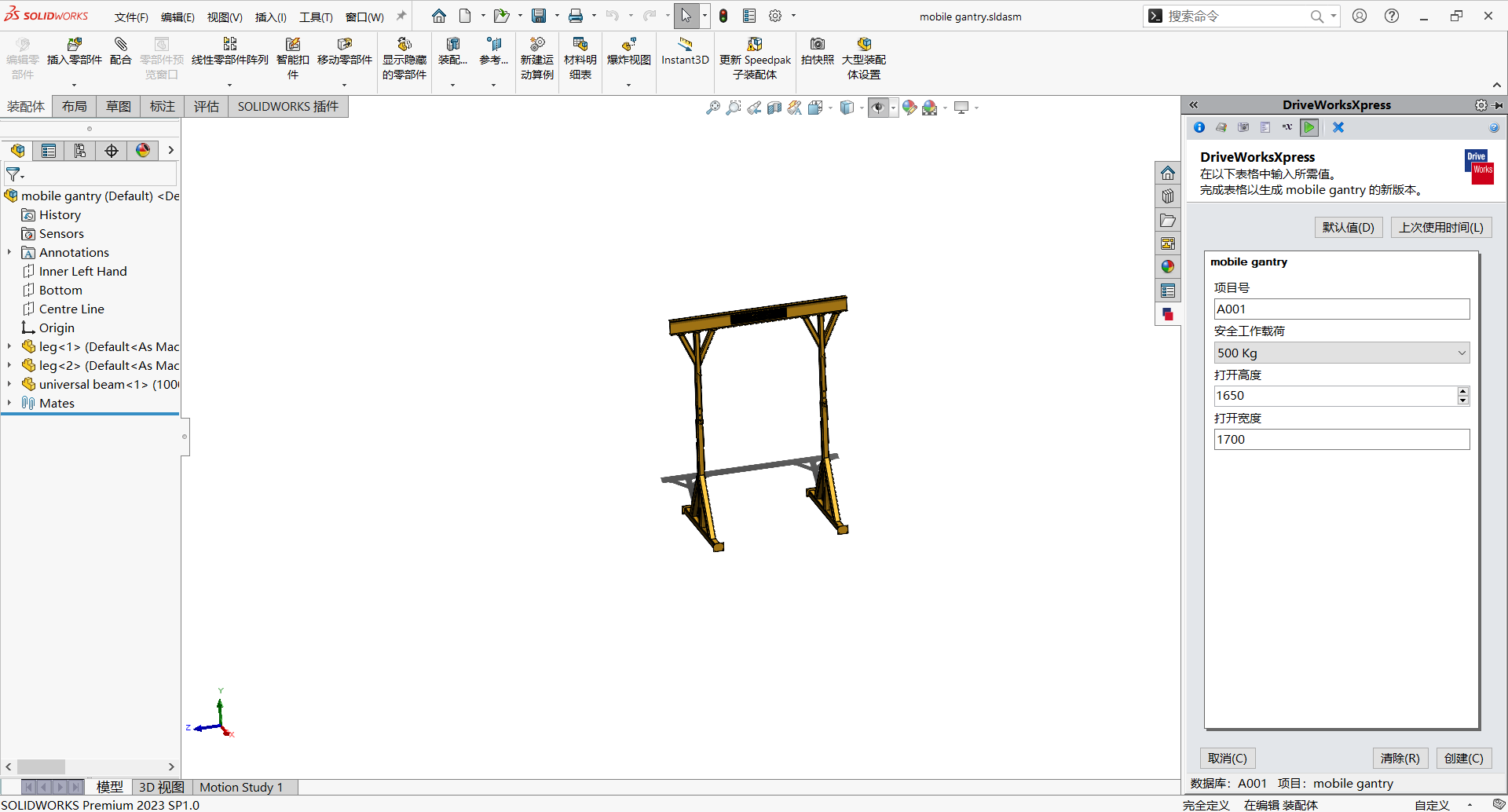

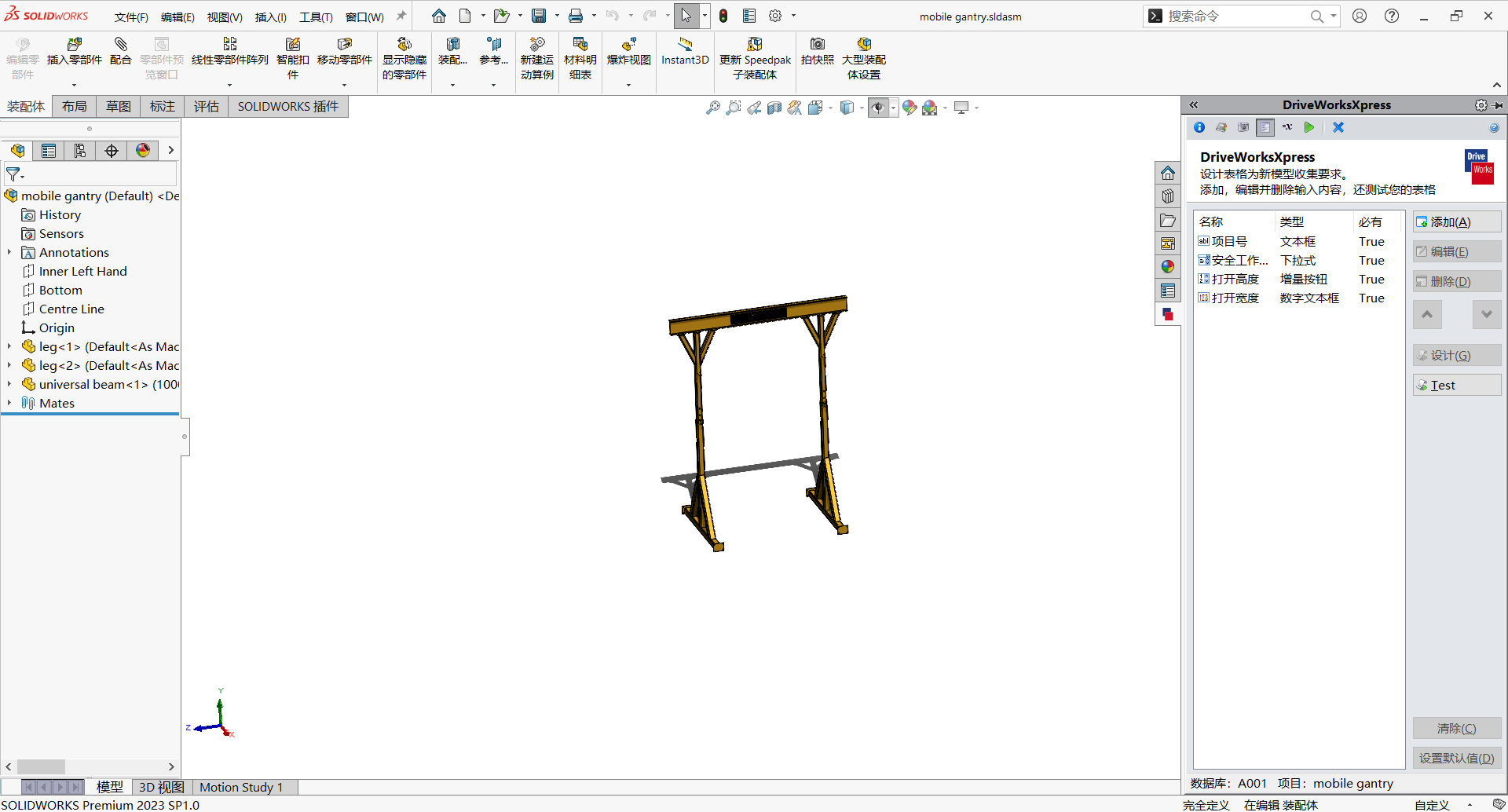

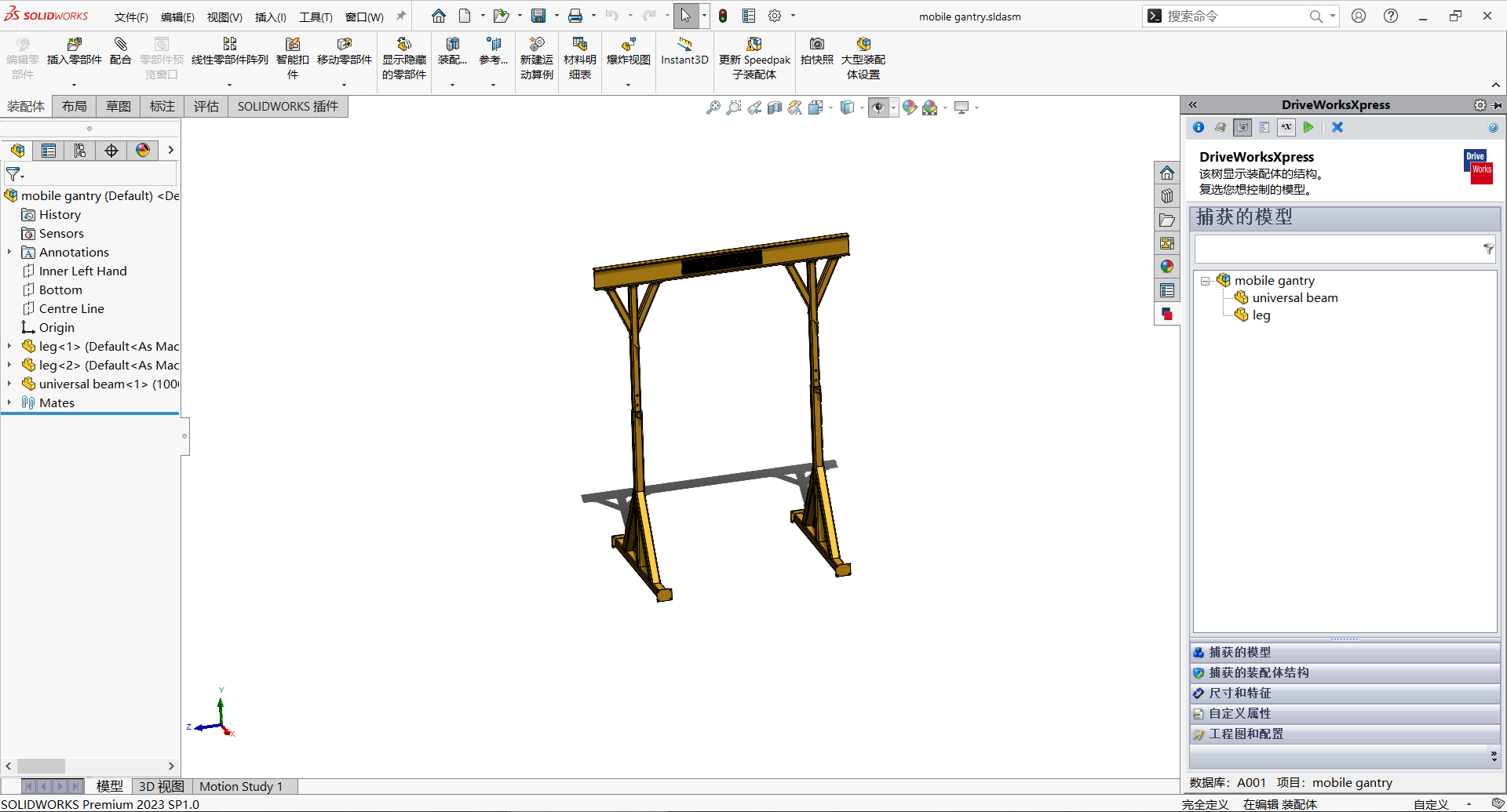

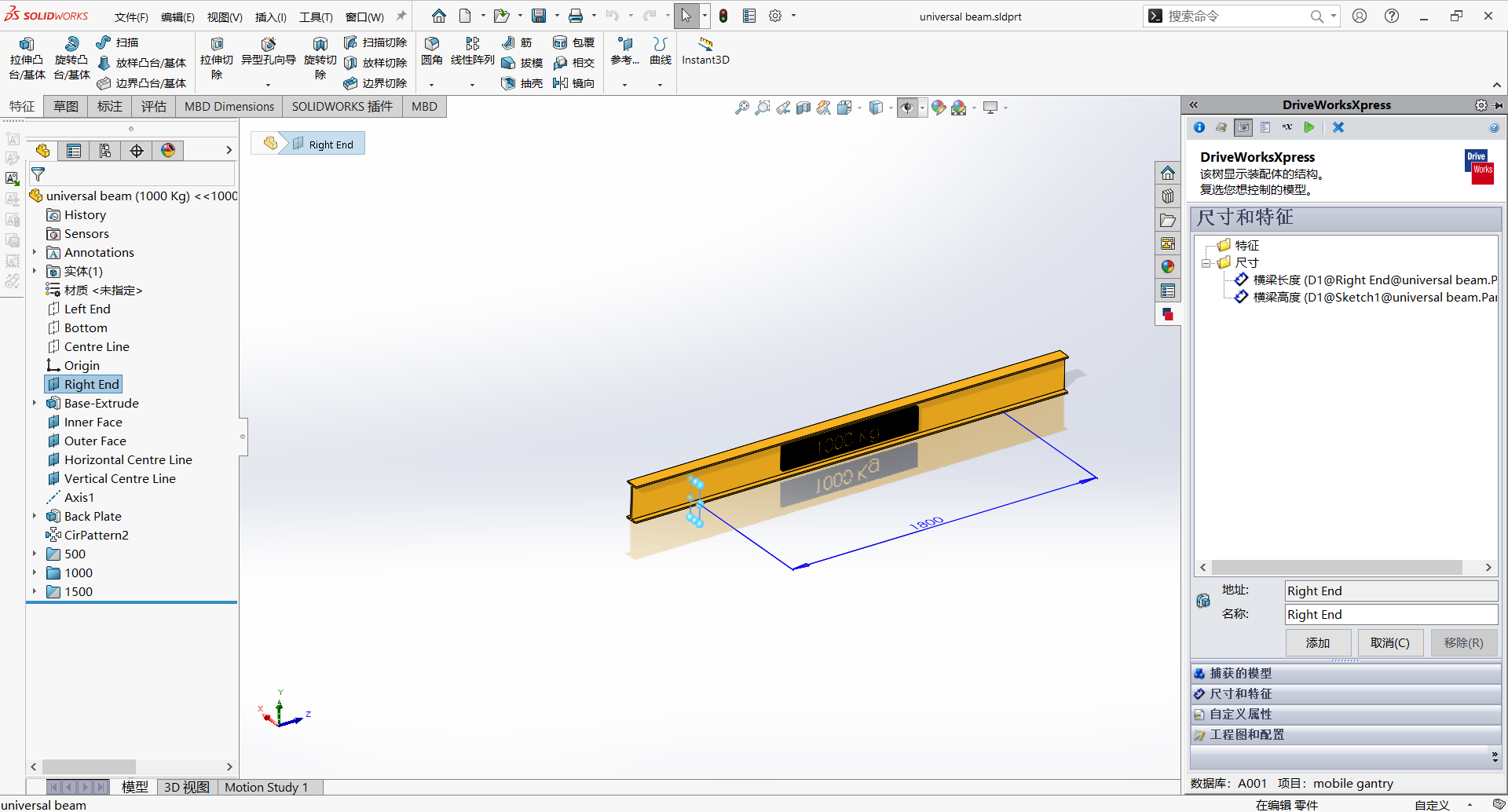

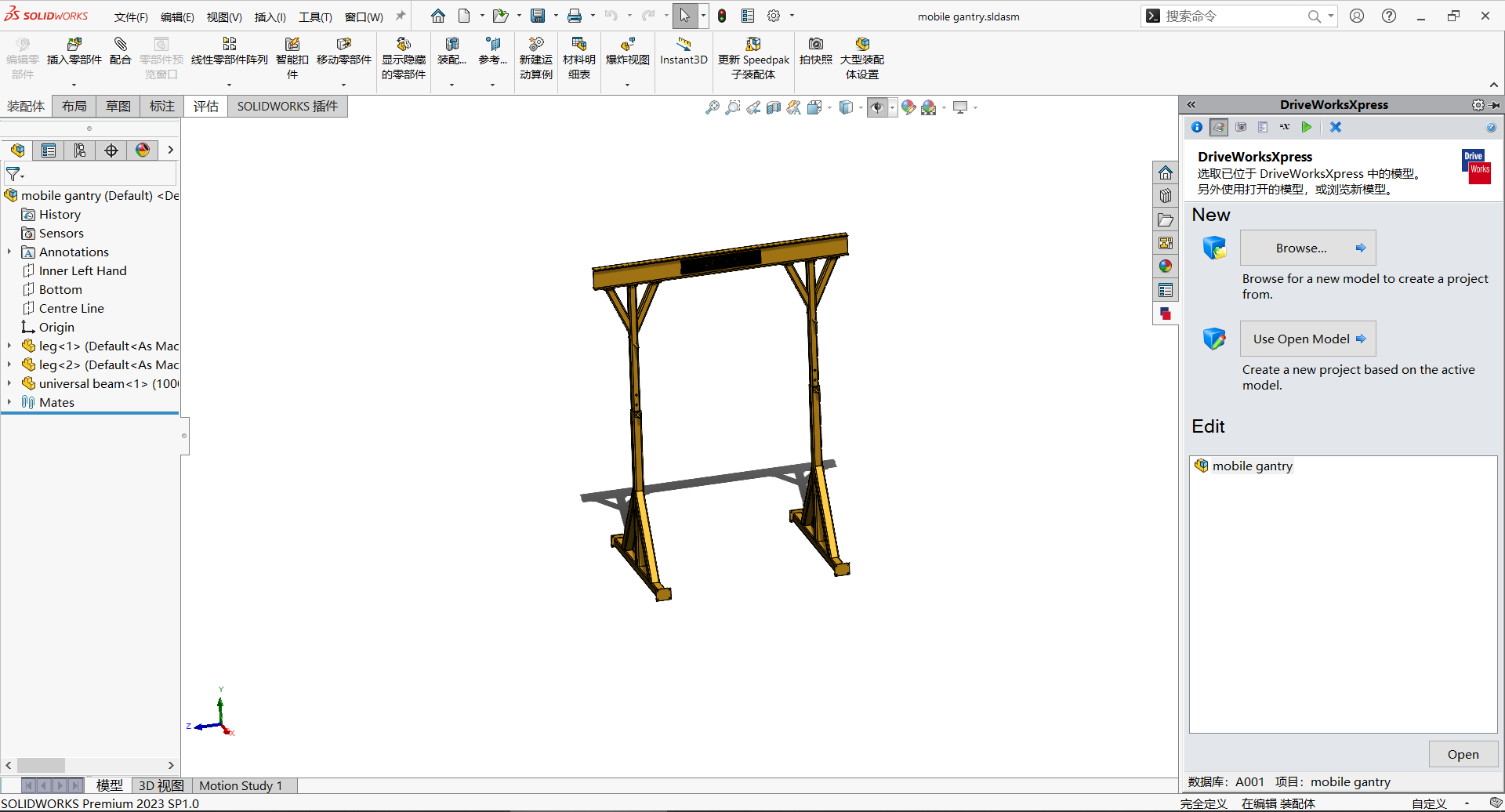

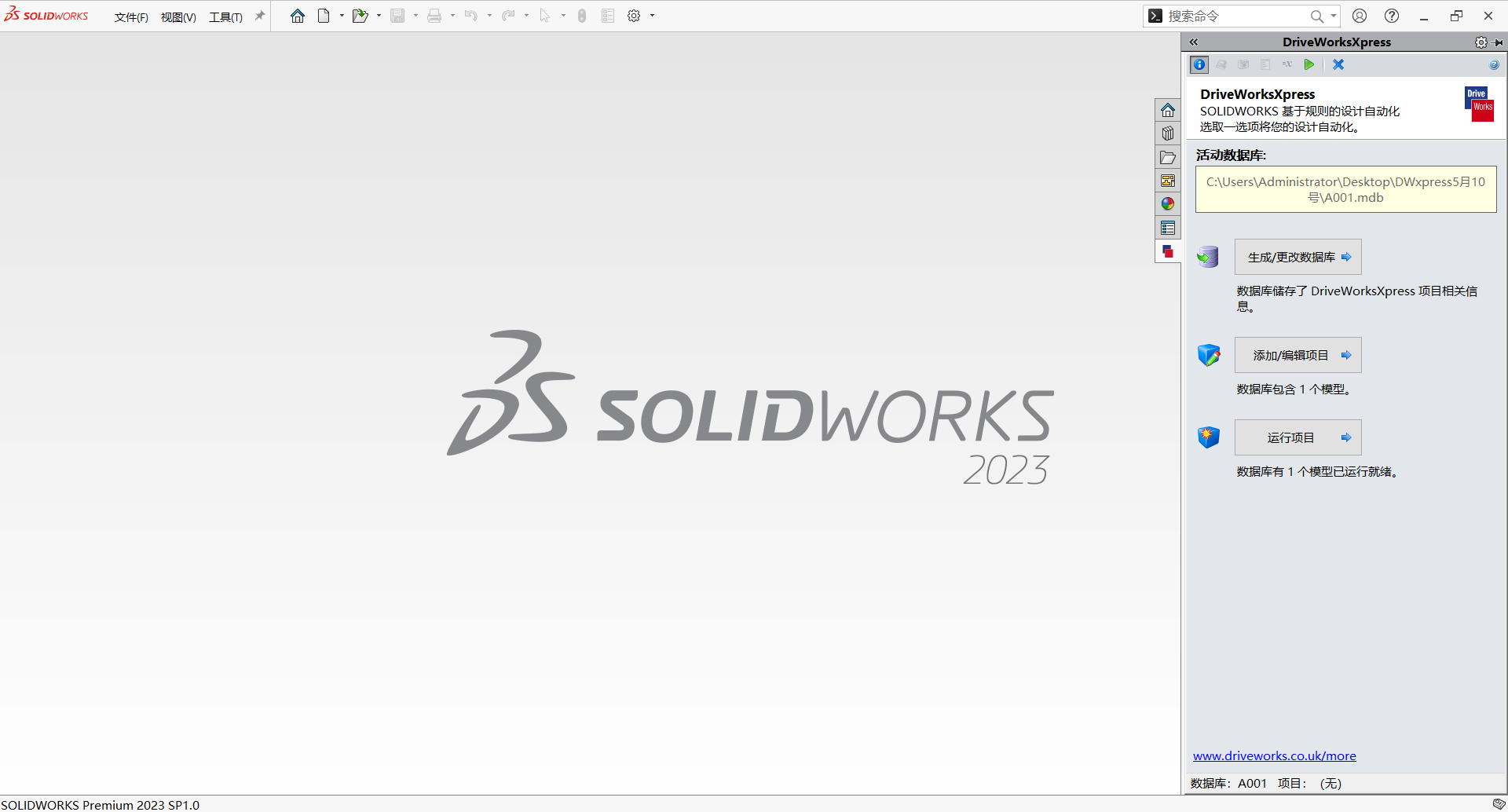

当提到参数化设计，我们首先需要了解究竟什么是参数化设计，它是指从一个系统的角度，计划所有的设计过程，在整个系统中建立组件、次组件和子零件之间的关系，在最上层的部分建立设计意图，并将其往较下层的部分发展。在SOLIDWORKS中我们就可以通过driveworksxpress来初步实现这一流程。 SOLIDWORKS有很多功能都是有xpress版本的，它的目的在于让使用的工程师可以初步掌握这一功能模块的操作思路和技巧，比如simulationxpress、floxpress等等，今天我们就来了解driveworksxpress的使用方法。 首先我们打开SOLIDWORKS操作界面，在左上角工具中找到driveworksxpress并加载，之后我们就可以在操作界面右侧进行项目创建。 如果未创建项目就选择生成/更改数据库，对已完成创建的项目可以直接选择添加或编辑。进入项目后我们我可以浏览到新模型或直接打开现有模型，之后就可以对里面的数据进行捕捉。 双击模型可以进入捕捉界面，里面会有我们捕获到的装配体模型结构，并对其尺寸特征、工程图和配置、自定义属性等数据进行编辑设定。 接下来我们需要双击每个零部件来单独进行参数捕捉，包括关键尺寸和特征，我们需要通过这些数据来对整个模型进行参数化控制。 捕捉完成之后我们需要编辑或添加自定义属性，回到总装配体并打开自定义属性，这里我们可以显示诸如模型的创作者、项目名称、安全工作载荷等属性，或者添加一些自己想要加入到项目中的名称。 然后切换到工程图和配置，在这里浏览到现有工程图并设置允许配置切换，这样在不同工作环境下我们可以选择不同的零部件配置来生成不同的系列化产品，同时保持工程图的实时更新。 完成后转到表单设置，在这里我们要指定项目号和安全工作载荷作为控制模型变量的输入值然后参考输入数据为模型变量生成名称。 然后建立规则，在上方选择规则并依次对每个规则进行设定，我们需要根据逻辑关系和命名方法来对每个参数进行名称及尺寸等属性的编辑。 最后点击上方运行，这里我们需要输入之前定义的表单内容来生成新项目。 完成设定后系统会自动进行运算同时根据定义好的规则生成参数化新模型。 以上就是SOLIDWORKS driveworksxpress的操作方法，通过这一功能我们就可以进行简单的参数化设计。 4 w4 Q9 Q) y$ p- R; a- V" M
|
