DTAS手机装配案例【不患寡而患不均】同买手机,我的缝凭什么比你大!上海棣拓—www.dtas-china.com t, e$ z1 u0 U; v
DTAS 3D软件帮助解决尺寸公差分析与尺寸链计算的问题 5 \9 t! v( {6 y9 Q- m8 X$ p! a9 v
关注公众号<DTAS棣拓科技>了解更多资讯2 R Q0 q# Z7 c" T w3 @2 t3 t, ]
仿真要求说明:计算长边装配间隙G1-G6% t" f+ p0 n% A; s1 q' i% S( N4 e8 \$ L

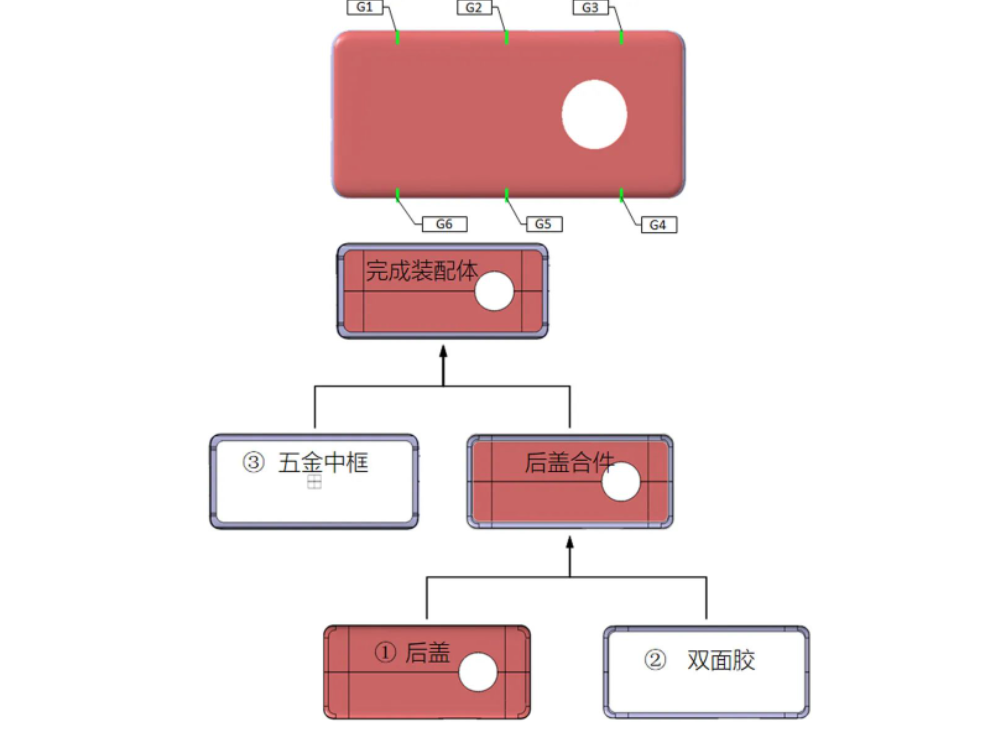

步骤一:首先双面胶②放在一个工装中,外形定位,然后将后盖①放入到工装中,也是靠外形定位。最后将玻璃后盖与双面胶压紧贴合。; x& ?0 e) A% c/ P2 u3 h4 o
步骤二:后盖合件由视觉设备垂直装在五金中框③上,视觉设备重复精度0.07mm。" j2 U0 n3 x$ Y# D! z1 F3 `
' m6 |+ V6 c# ?4 b& W$ f
装配分析
" z' |# f4 t+ V( I* P
3 x0 p" n( a& _; \, f
在DTAS3D中,对双面胶的粘接效果可以通过如下两种形式:
& p' Z/ i/ ]& t# G- L0 @
/ a L* A3 X7 h! E2 n$ V1.通过虚拟件将胶带拆分成多段,模拟柔性体的变形。4 h) b; ] t2 H e Z% V5 p6 R' |
; `# {, H) Q. m/ I7 {5 C) Z8 ^& @1 |3 D2.将双面胶与后盖板视为整体,双面胶的厚度公差,直接添加到后盖的安装点上。
! J+ K. [8 L1 d# T8 I7 }' F5 y0 O
% p5 R/ H9 x+ V3 C/ \ [* q1 w# c2 k4 w$ h! Z- N K, z! U; @
宽度公差± 0.1
6 }0 F! J$ u( } _3 w8 s9 c8 l长边弧高公差﹢0.12/-0.12
; V+ s$ f! }9 |7 L' h4 A第一步:后盖与双面胶粘胶建模, U# i' f! h8 b( e0 L2 {
' P5 W C4 U _( O9 p& K- A- K1 ^1 q5 ~后盖粘胶:* s9 f4 D- v- G2 F6 E2 t* C

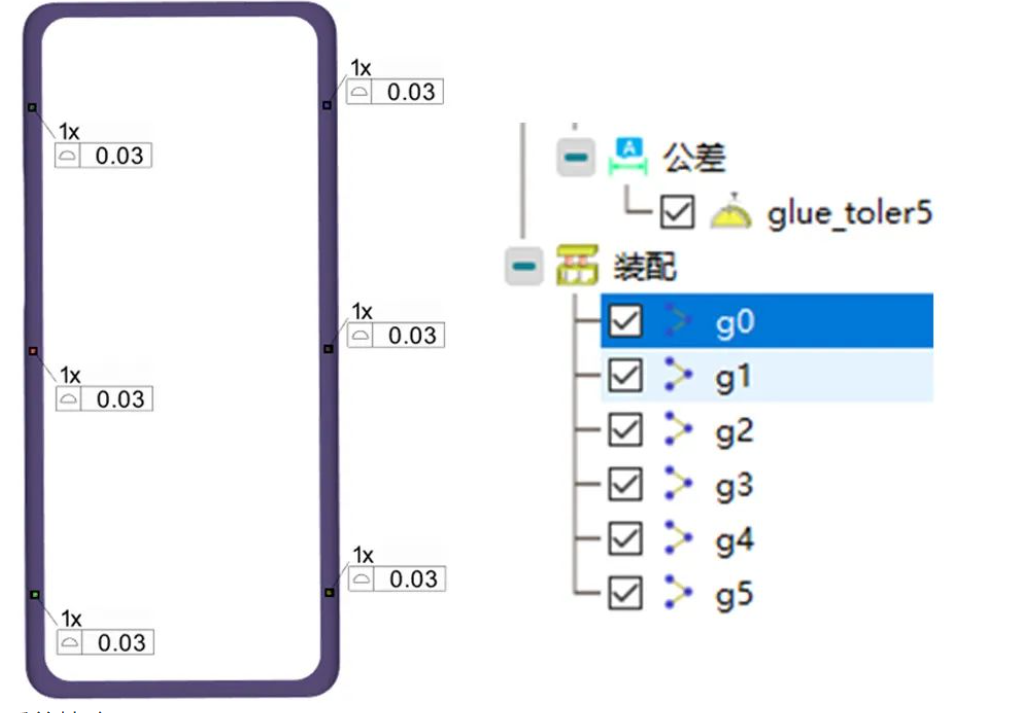

由于胶带为柔性体,在DTAS3D公差仿真软件中,采用将胶带分割为多段的方式模拟。
/ @5 D+ @- X1 g0 v: K) ]% U& x, z/ T7 a9 X) Q3 @, Z; }( ]" L
本案例中,将胶带分割为6个分段,每个断面代表一个胶带的分段。
4 b7 d2 G% Q% g- G, |* n: S

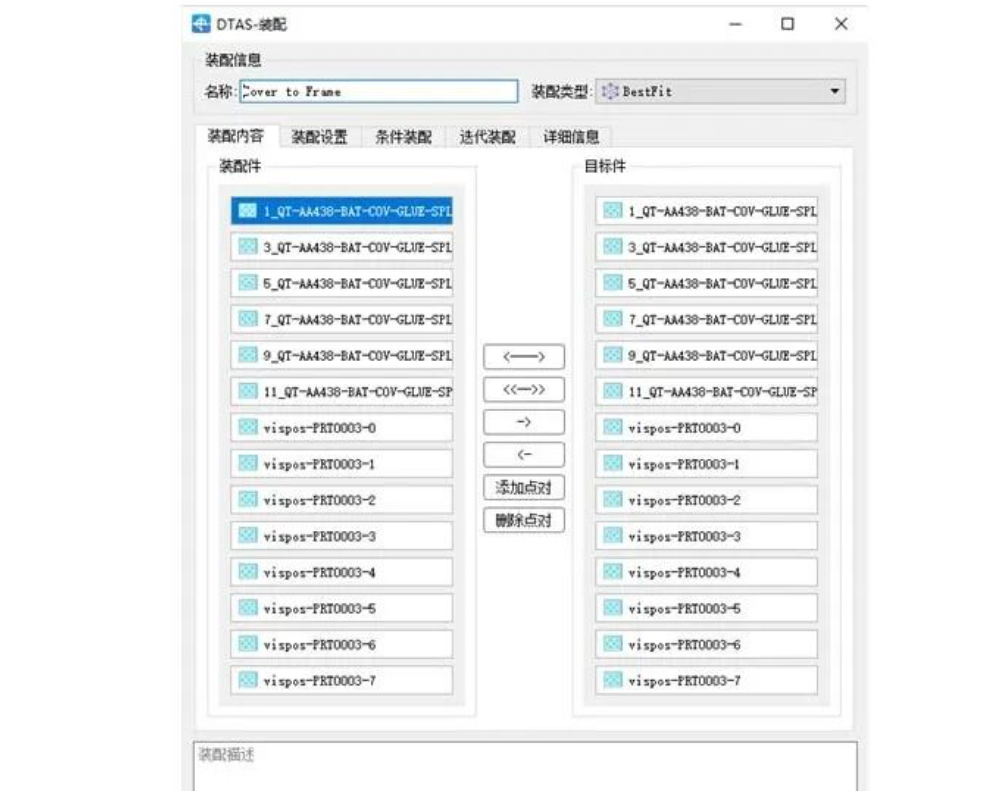

, F0 W6 @6 i+ \每段胶带分段独立的与后盖使用点点装配,代表胶带与后盖紧密粘接。% j2 t! {& L9 c- G+ r
第二步:后盖合件视觉装配建模8 x, O; L5 b% W1 s3 x) ?

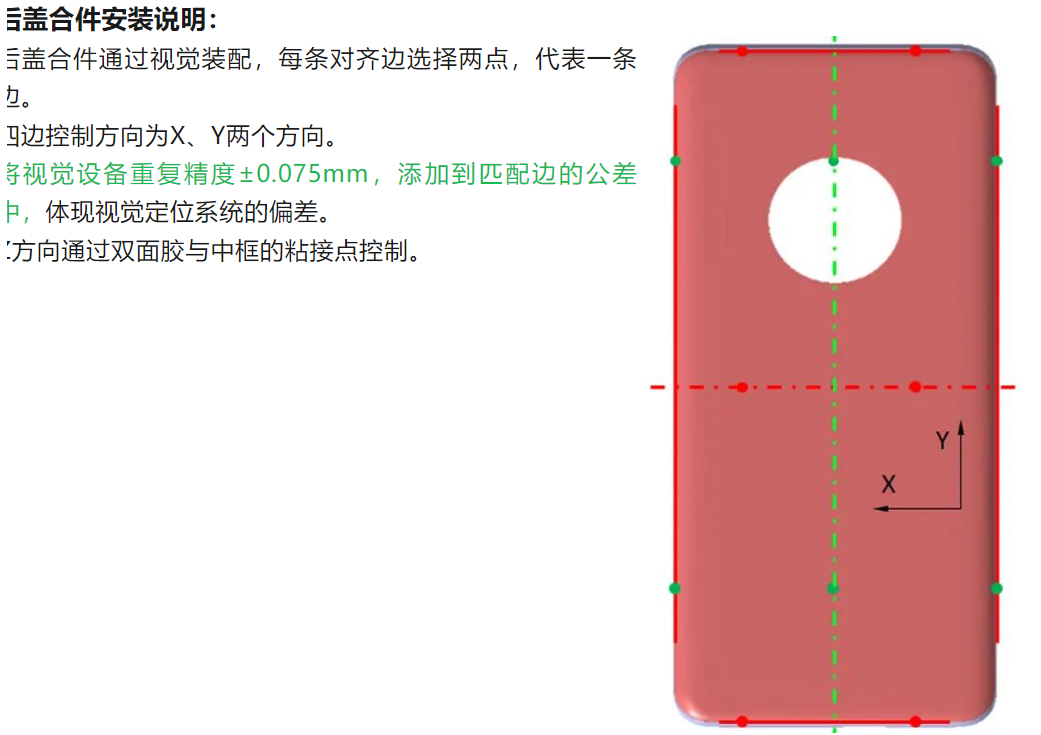

) l, \+ i, r1 q+ x$ p7 Z2 h后盖合件采用视觉系统对齐X、Y两个方向。对齐点如图所示。Z向为胶带与中框的粘接面控制,选择6个胶带分段点。
8 _: v2 A6 `- s( [1 K \4 ^9 f$ Y
% p) ?( o: Y: R% w* E7 Q
, Y' o0 T( C3 g$ v4 ] y

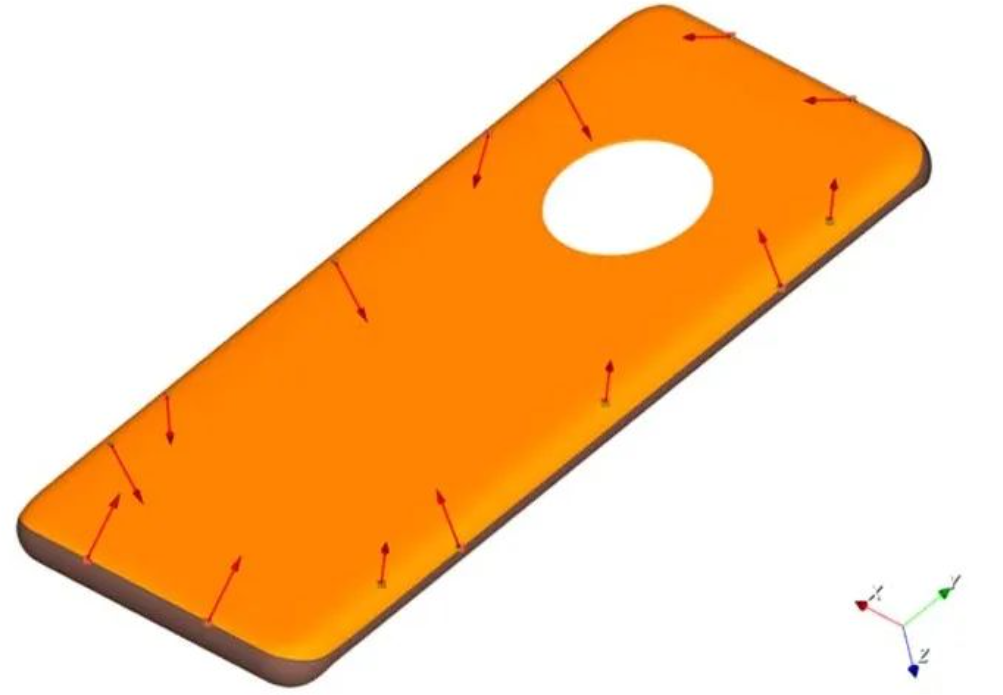

装配浮动动画# R4 P* L% ~" `/ k3 c' _6 l9 u
