[推荐] CAD几何作图竞赛题(2022年5月),竞赛结果已公布

[复制链接]
发表于 2022-5-11 11:54:04 | 显示全部楼层 |阅读模式
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 2005llnn 于 2022-5-24 23:51 编辑
1 r3 L0 a. E; U  i7 N+ Y2 b+ Q( A. I% D5 ~5 ~

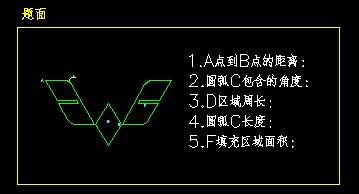

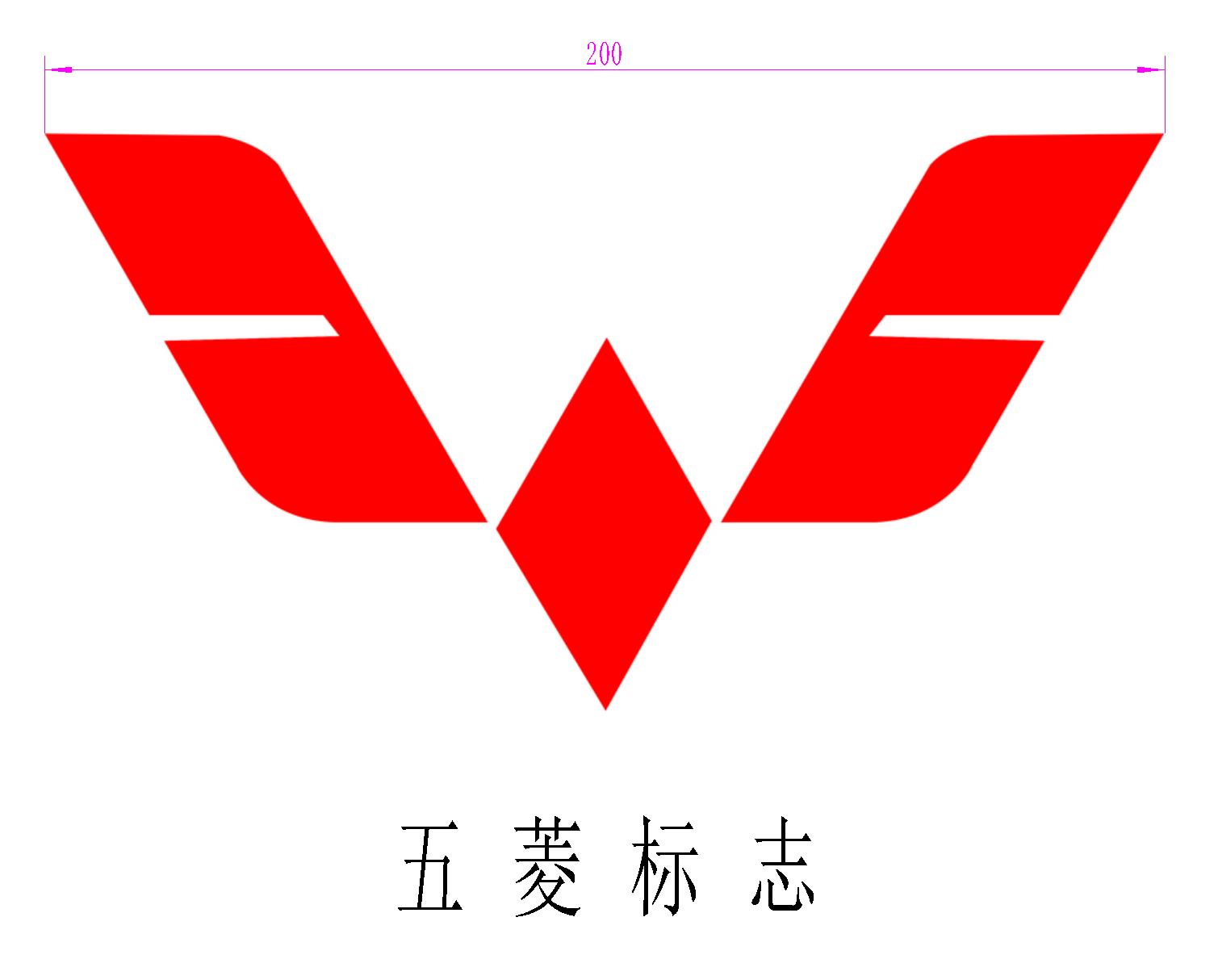

CAD设计标志竞赛题,并不要求严格按照原图画出来,最好加入自己的创作,
! ~9 B+ K; }' B% _% y标志尺寸表示简单明了。图形更美观,如果能够超越原图,那就更好。
' _5 C6 P% U; f8 r- D! M# G' O; V3 @/ N$ n

, F. `# i/ o4 V7 k+ rCAD设计标志202205" m. `2 t8 M1 C' [7 g) [+ J- P
本题目由会员2005llnn提供2 a. O7 F5 J- D5 w+ ?4 R: W( t  R0 G
: L0 ^7 K) @4 ~! T8 ~  r

6 e* ~7 O/ b) M: X 202205.jpg
" v4 Y3 N, d& n5 Z+ f" e
3 X: o4 V0 O8 m1 `
# l. a3 Y9 ^; t+ ?- T
5 @0 p/ Q# d2 q  n+ ~4 O+ g
, J$ Z9 r  }& x% _: x$ G+ M
题目为:由你来出题:设计该标志CAD几何作图题,要求尺寸200,设计出该题要求的5个问题,作出dwg图,并列出标准答案数值。
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求精确到小数点后4位。3 ~  X  `3 \$ {7 {0 F  M1 ]
1 [1 I0 r2 k9 g  n
参赛会员注意:图片及dwg格式的压缩文件以“附件”形式上传,不要点击“插入全部附件”,1 q" S' I0 G- C, V
阅读权限设置为“最高权限”。
9 O% v+ y3 V& l6 l: j
答题请在本主题帖内发回复帖
1 i- a! i8 I( N& z( q. y7 T; ]# s
 楼主| 发表于 2022-5-11 11:56:21 | 显示全部楼层
本帖最后由 2005llnn 于 2022-5-20 10:33 编辑
+ M4 E3 X( y4 b) Z% a1 B
$ o% j8 o9 E$ c4 s.竞赛题目:CAD设计标志202205
2 ~( u; F7 w0 v' d. f# s% u  }, f
由你来出题:设计该标志CAD几何作图题,要求尺寸200,设计出该题要求的5个问题,作出dwg图,并列出标准答案数值。
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求精确到小数点后4位。' P" a7 v; q" D- p6 m! l; |
+ a2 {/ Q4 p2 F7 a+ [4 _
附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。/ U  V9 g- @1 m" t
禁止会员利用马甲一起参赛,发现将严惩。

" ^9 b: j2 \; U" e
.竞赛要求+ U- D9 w# N2 p* p0 k1 ~4 e
会员、技术团队成员都可以参加,版主不参加,使用AutoCAD、CAXA或其他CAD软件,; V- J* N: z4 @6 E; i& B( {; G, H
在规定时间内将作出的图形截图为jpg附件或压缩包在本主题下跟帖发表并提供dwg附件
附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。$ I9 F7 F! S6 Q1 y! w
禁止会员利用马甲一起参赛,发现将严惩。  B/ |: r; a0 A8 S# F* r

# {' s/ H: x% `& U# ~) o2 y

6 n& ]9 @: H3 o" `! L+ z
.竞赛时间
5 b8 A- X/ k  H
2022511日至20225月18日。
& S3 T1 i9 v! i" A4 ]! L8 M7 x4 m" \
: R, F$ y0 M+ K, _) a
.评选时间及方法
7 o( K3 Z" e! n; ^
2022519-2022521日,由三维网技术论坛CAD版块
4 L& b# V& d/ M; S0 G  `$ L' N" ?
版主为评委,内部评选出各奖项。
: S. A+ x; k9 W* O  K. j. u
6 D# @7 ^. k: N% ?
.奖励- u0 L/ c: r- \  x6 ]" E5 t( q8 F
1、一等奖:1名,奖励100元以实物奖励上一期中一等奖的会员不能够连续获一等奖;如果抽中一等奖,只能够改获2等奖。
. R+ h: U' _/ I! G
2、二等奖:2名,各奖励50个大师币/ |: H: I0 l+ D% |0 X- r; O, [
3、作图基本符合要求者先各奖励20个三维币;
" i- `' \' l" U$ b3 X- G" M
4、根据竞赛实际情况会对奖励规则进行适当修改。! A3 R. P  P0 T0 S/ N

" E, x( i8 R$ t& E# K4 ?
.其它
. r6 g& y. g# \
竞赛结束后在本帖发回复帖进行点评和讨论。& ^1 J' J4 P6 q; [9 Z- Z2 ?6 X

5 r8 w& V' z6 |3 L* {
.抽奖规则6 k$ [5 B; x3 e9 K
每期竞赛由本版区版主评出10名或10名以内优秀者参与抽奖,优秀者按发帖顺序进行从1开始顺序编号,
本期中奖号码按5月22日星期日开出的七星彩号码确定中奖者,七星彩左端第1位2位3位(各位不同号)为中奖号码,
如果第1位号码没有符合中奖要求,就七星彩号码第2位替代,以此类推。
如果本期七星彩号码不能够确定出全部中奖者,未确定的中奖者可通过下一期的七星彩号码继续确定。
1位获奖者可得到100元以内实物奖励。第2位及第3者可各得到50个大师币
上一期中一等奖的会员不能够连续获一等奖;如果抽中一等奖,只能够改获2等奖。一等奖由后一位中奖号所得。
例如七星彩开奖号码为7665432。则7为第1位中奖号码,6为第2位中奖号码53位中奖号码
如果一等奖中奖者在下一期竞赛开始前还没有办理领奖事宜,按弃奖处理。

9 K# y' T  r' ~0 I
竞赛已结束,等待抽奖。
楼层
用户名
抽奖号
备注

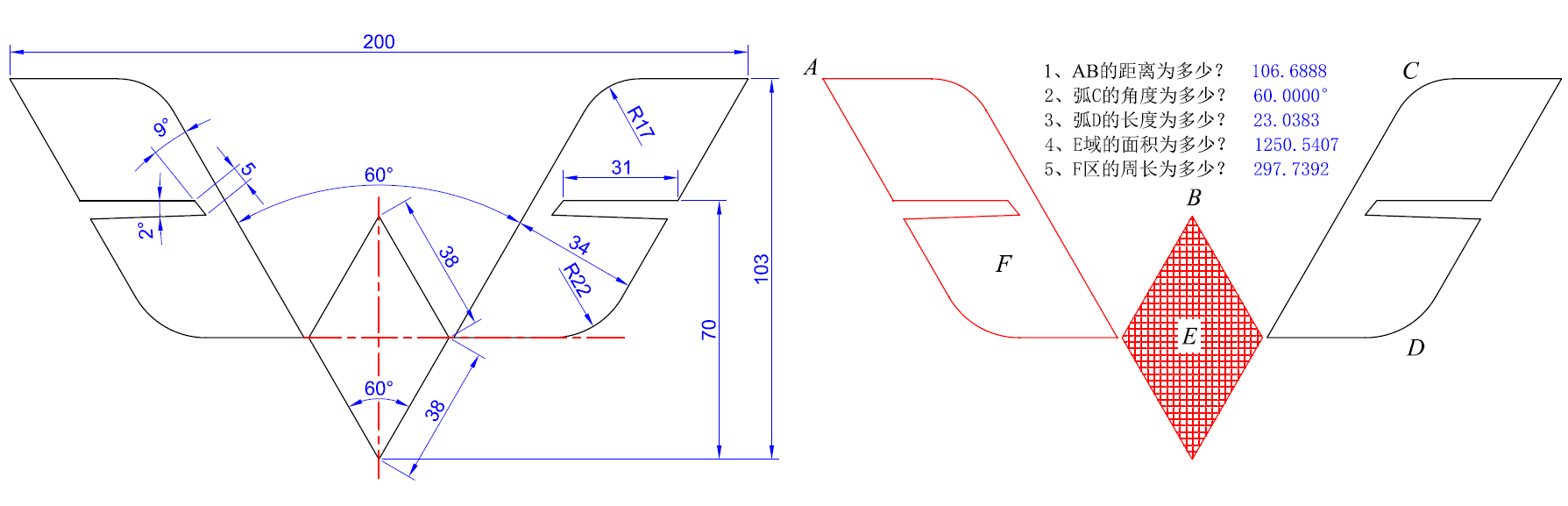

3gerald_lee1中间菱形是60°好些
4wupeiqi2菱形角度是60°好些
5
zhangwp
3
中间菱形是60°好些
6
gongwen0519
4
接近完美
发表于 2022-5-12 16:21:21 | 显示全部楼层
本帖最后由 2005llnn 于 2022-5-19 17:55 编辑
& @7 K3 B: J, R, C# i9 b$ e( D& v8 P2 n! M! `: I0 W# S0 e
交本月作业!

2022.05.rar

19.34 KB, 下载次数: 2

评分

参与人数 1三维币 +20 收起 理由
kuangben8 + 20 鼓励参与。

查看全部评分

发表于 2022-5-16 14:51:29 | 显示全部楼层
本帖最后由 2005llnn 于 2022-5-19 17:55 编辑
9 {) ?0 K+ M; I9 e/ }
/ o3 {+ K1 |. d: z4 f2 z参与练习,提交作业:5 x8 D; P8 {+ F" W3 \+ e

1 Y6 g' j+ d% c, u, [5 C! y

5YUE.rar

93.93 KB, 下载次数: 2

评分

参与人数 1三维币 +20 收起 理由
kuangben8 + 20 鼓励参与。

查看全部评分

发表于 2022-5-17 19:57:24 | 显示全部楼层
本帖最后由 2005llnn 于 2022-5-19 17:56 编辑
( d" m$ H* D! O
+ q8 b6 X1 Q* s7 F参与一月一度的练习。

2022.5作业.rar

168.27 KB, 下载次数: 2

评分

参与人数 1三维币 +20 收起 理由
kuangben8 + 20 鼓励参与。

查看全部评分

发表于 2022-5-18 19:52:48 | 显示全部楼层
本帖最后由 2005llnn 于 2022-5-19 17:57 编辑
" T8 K/ {3 _1 c. ^7 W. U* b! x
+ ~: w2 A+ a" S8 B4 l参与练习:+ ]* D" M  M0 K3 w" F7 T. {

202205dwg.rar

78.2 KB, 下载次数: 3

评分

参与人数 1三维币 +20 收起 理由
kuangben8 + 20 鼓励参与。

查看全部评分

 楼主| 发表于 2022-5-23 09:09:49 | 显示全部楼层
5月22日星期日开出的七星彩号码为8566890,本期7个号码都不符合中奖要求,根据规则,按5月24日星期二的七星彩开奖号码再确定。 0522.jpg 5 j1 `: k( {; d& H" W8 O9 E
9 C' u4 \1 R8 L# q8 m+ e* T& h

- Z9 S" j7 a, o7 A1 U* \. Q! C( [' `( k& _

9 b% A4 i( H; K" C, w
 楼主| 发表于 2022-5-24 23:46:25 | 显示全部楼层
5月24日星期二开出的七星彩号码为441740+14,第一位的号码4应该为本期一等奖中奖号码。但中奖号码4的会员gongwen0519上期获得一等奖。
& J2 ~( Z# ]6 p- {, X1 c: |. K根据规则:上一期中一等奖的会员不能够连续获一等奖;如果抽中一等奖,只能够改获2等奖。一等奖由后一位中奖号所得。5 c1 \5 h: M' c) h
上期获得一等奖的会员gongwen0519本期只能够改获2等奖,可得到50个大师币6 t7 W  ~- H: F: t  L
# u: l; M; f8 C8 c七星彩号码第三位的号码1为本期一等奖中奖号码,恭喜会员gerald_lee获得一等奖,可得到100元以内实物奖励。
. }; Z$ b. ]% Y& h' q另外一位二等奖中奖号码本期七星彩没有符合的中奖数字。将通过下一期5月27日星期五开奖的七星彩号码继续确定。
( H( O# q1 V5 M* s" E8 G5 e请会员gerald_lee通过本论坛短消息联系版主2005llnn办理领奖。
5 m* @3 _$ t* i" A( m2 ^% C 0524.png
, ^" W/ s( k$ G" s8 d  B/ l
# O: |4 P0 j- N6 l" v1 A- u
% I, C5 N) m6 m
, Q5 s) z9 t0 T% g' t! _
# R2 o- }) l# Y
 楼主| 发表于 2022-5-28 16:13:22 | 显示全部楼层
5月27日星期五开出的七星彩号码为6191433,第六位的号码3为本期另外一位二等奖中奖号码。( O( h: X- F( t6 X0 p; V$ k
恭喜会员zhangwp获得二等奖,可得到50个大师币奖励。
" m  w  D/ }* `3 k, H+ i) H1 Q% |( h 0527.jpg
6 v4 B7 D: l5 D% Z" }" D# G7 ~6 Q; O$ w# T- o2 s0 O

4 o) c# R9 l3 i
$ e' O0 U! r1 e( G- k) d) j
- M+ c7 [: Z+ X: K/ v  t, p# ]
发表于 2022-6-6 09:43:46 | 显示全部楼层
奖品已收到,感谢论坛。# p* p2 P4 a6 F- {/ m5 \& B- a
发表回复
