圆柱面上画槽

wangmuju · 发表于 2021-10-27 08:14:44

您需要登录才可以下载或查看，没有帐号？注册

x

直径100的圆柱面上铣槽从中线开始，对称分布，一分二，二分四，

wangmuju · 发表于 2021-10-27 08:15:28

这个图怎么画

wangmuju · 发表于 2021-10-27 08:24:45

用弯曲画出来是不行的，我只是想表达我要的效果，高手能帮我，画这类图的思路和方法吗？万分感谢。

sunrays110 · 发表于 2021-10-27 09:02:42


零件1.rar (622.87 KB, 下载次数: 37)

wangmuju · 发表于 2021-10-27 10:33:02

多谢，版本太高，打不开

wangmuju · 发表于 2021-10-27 13:37:40

好像不行，在平面上画线投影到曲面上，当线的长度是半径是线段就变形了，达不到效果，

wangmuju · 发表于 2021-10-30 09:20:39

有朋友可以点一下，画图的思路和方法吗

gt.adan · 发表于 2022-6-8 15:12:29

本帖最后由 gt.adan 于 2022-6-8 15:15 编辑

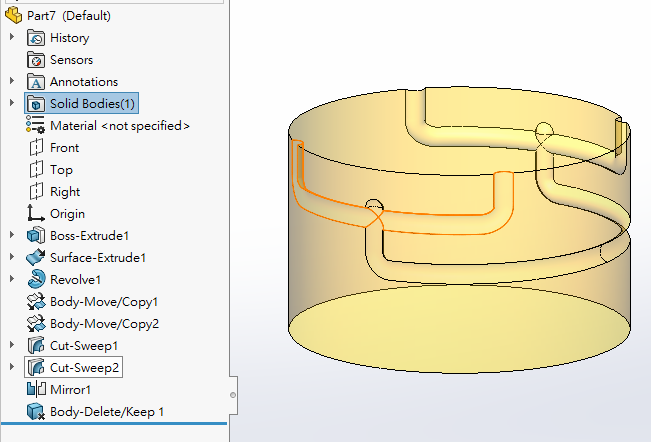

簡單的東西別想得太複雜…

papalukasi · 发表于 2023-3-11 17:22:49

版本太高打不开啊

fcn1981511 · 发表于 2023-4-5 14:40:27

投影曲线
