SOLIDWORKS PDM如何在流程变更的同时实现图纸的转换？

南京东岱软件

摘要：

本文将介绍SOLIDWORKS PDM在设置工作流程的时候，在变换中添加任务以实现slddrw格式的图纸自动转换为pdf文件。

一、插件的添加

实现文件格式的转换，我们所需要用到的插件为“SOLIDWORKSTask Add-in”。

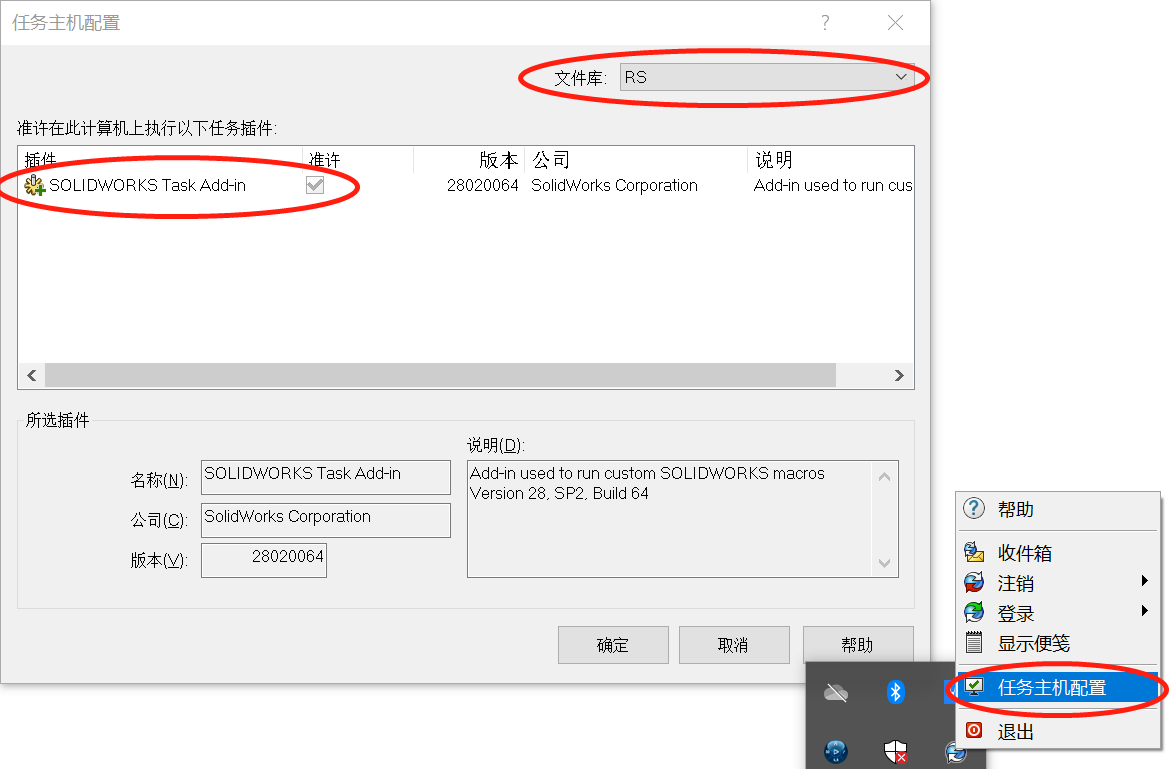

首先，我们需要在“任务主机配置”将所需插件添加到所需图纸转换的目标库中去，如下图1-1所示：

图1-1：插件的添加

二、转换任务的添加

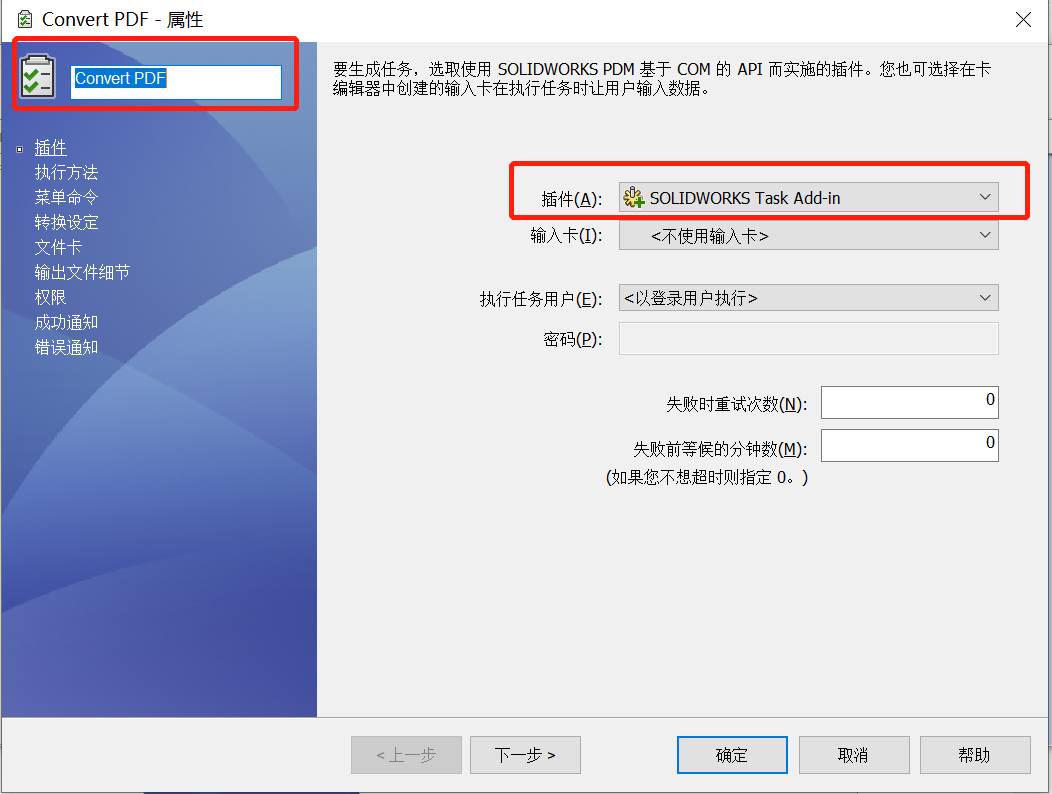

打开SOLIDWORKS PDM管理工具，鼠标右击任务选项，点击新任务，在左侧一栏输入该任务的名称，并选择之前所添加的插件，然后点击下一步。如图1-2所示：

图1-2：新增任务

在执行方法中，我们只需选择好支持任务的计算机，然后点击下一步。

在菜单命令中，我们不需要进行任何更改，直接点击下一步。

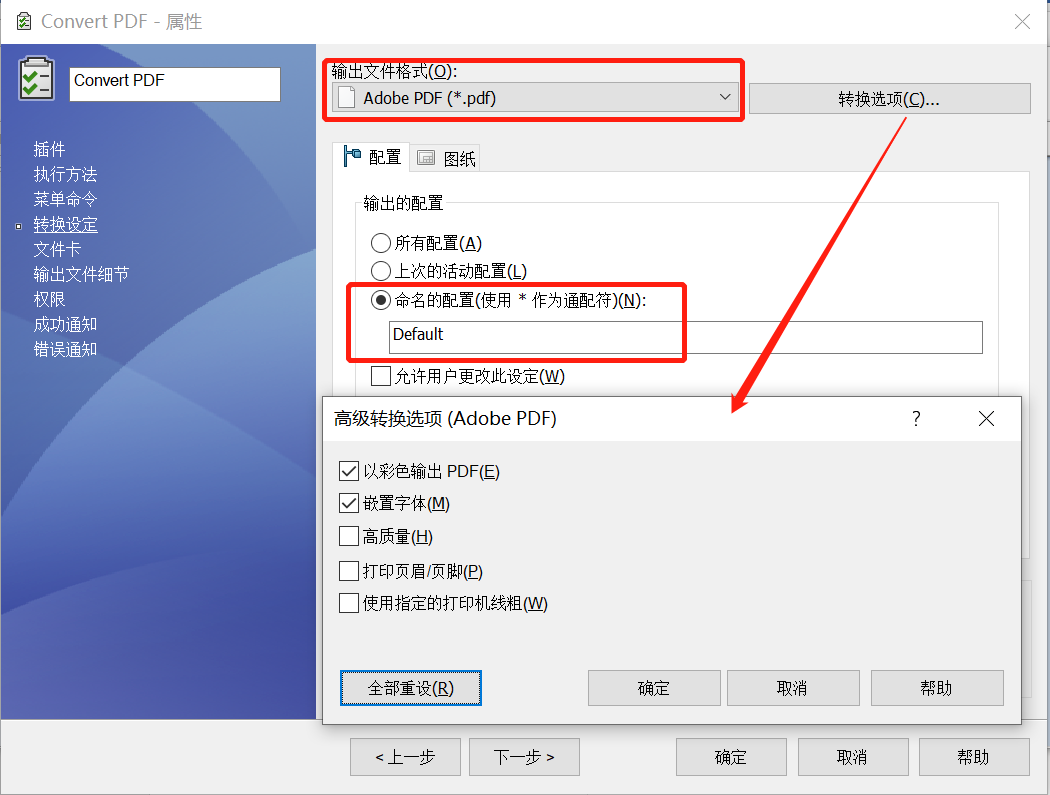

在转换设定中，选择好输出文件的格式（本文中以pdf为例），勾选上我们所需的转换选项，并在配置中进行自定义的勾选。如图1-3所示：

图1-3：转换设定的设置

在文件卡中，我们选择好在输出文件的卡中更新的变量就行，这里不做过多演示，进行下一步的操作。

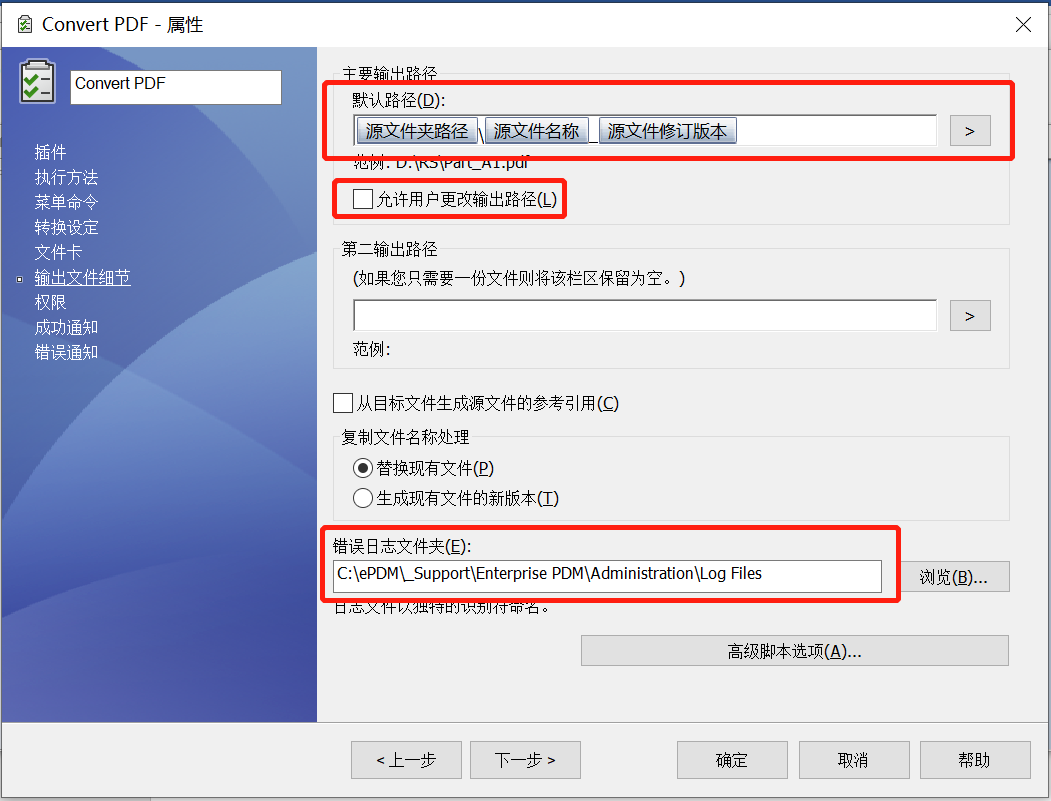

在输出文件细节中，可以自定义生成后的pdf文件的存放路径以及命名格式，“允许用户更改输出路径”可根据实际情况进行勾选。随着任务的触发，系统会自动生成日志文件，选择好存放路径。如图1-4所示：

图1-4：输出文件细节

权限：略。

成功通知：略。

错误通知：略。

三、 工作流程中变换操作的添加

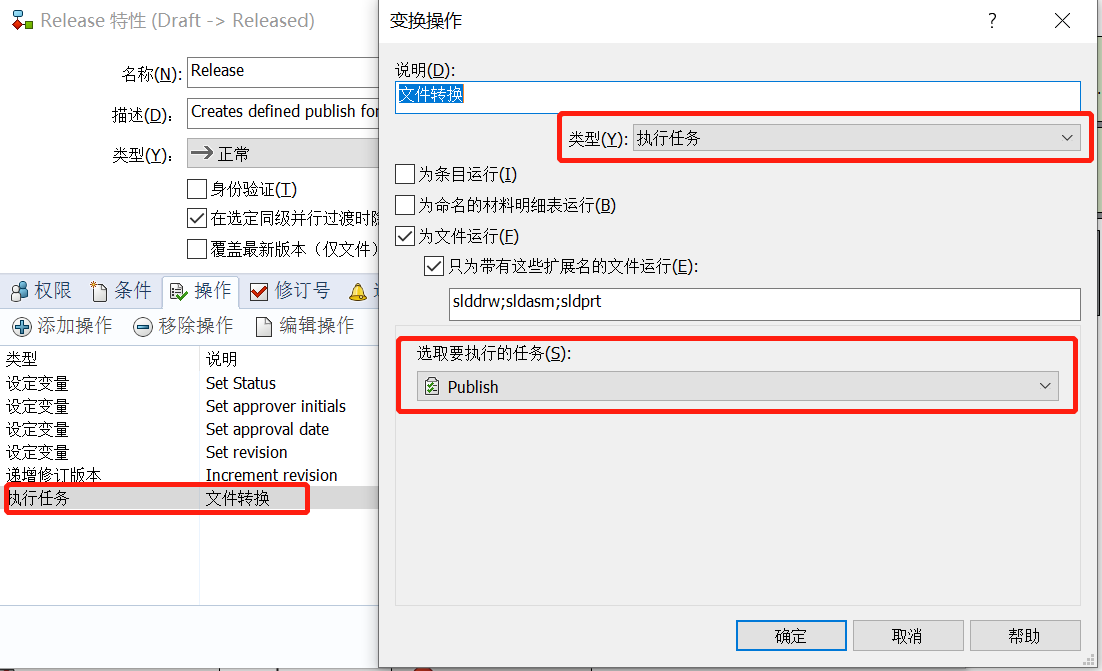

上述设置好的任务需要添加到工作流程中，才能实现图纸的转换。例如在Draft到Released之间的变换中，添加一个类型为“执行任务”的操作，并将上述任务添加进去，那么当用户执行Draft到Released这一状态变更时，系统就会自动生成pdf文件，并保存到之前自定义的路径。如图1-5所示；

图1-5：变换操作的添加

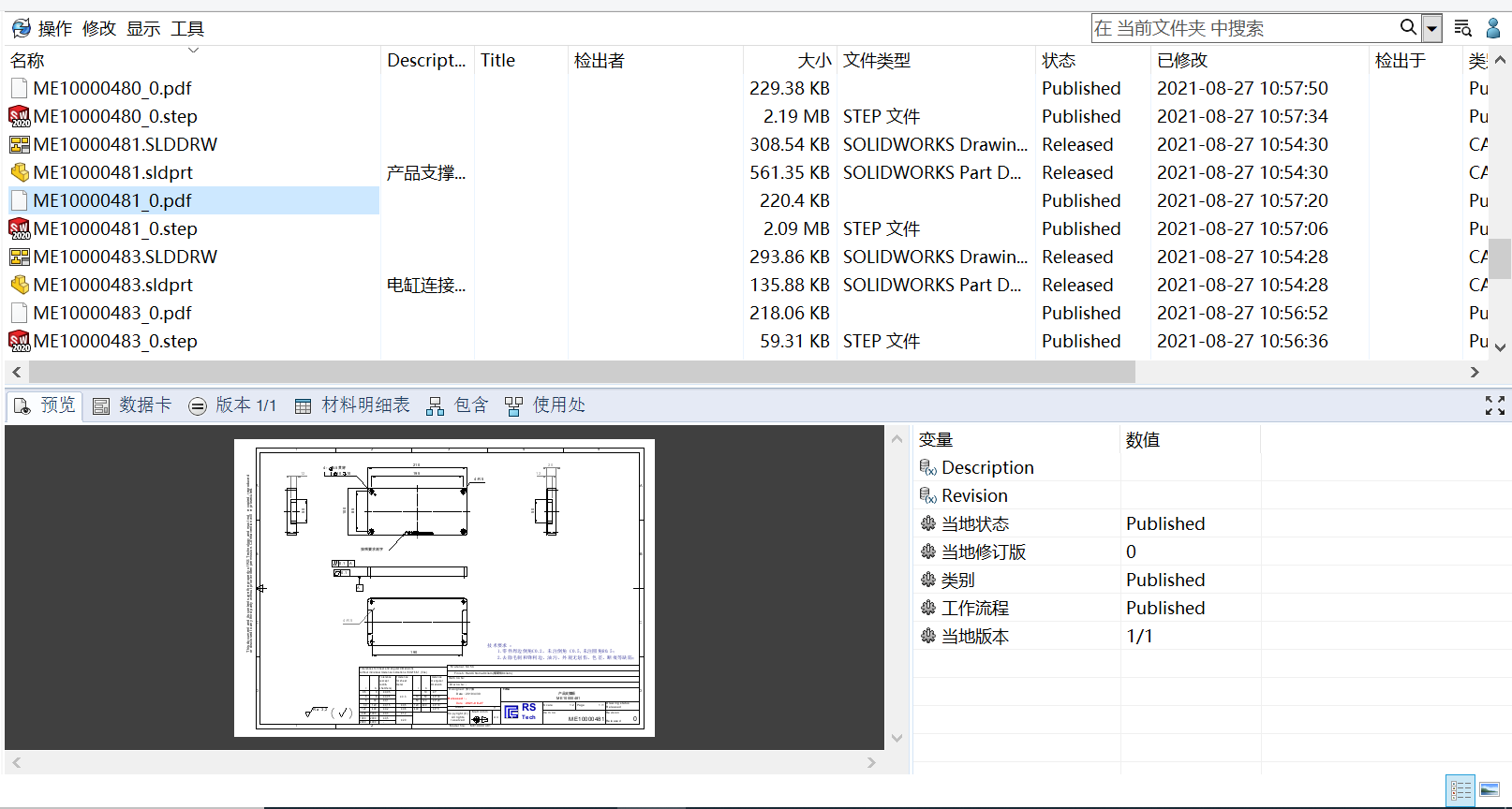

四、 最终效果

提示：若转换过的pdf图纸画面不全（存在字体或线条缺失），则是因为缺少Arial unicode MS字体，百度搜索自行下载安装即可！
