各位三维老铁们，为了增强论坛内浓厚的学习氛围，总版主决定从6月开始，在SW分区开展技能设计大赛，大赛按照每月参赛，月度冠军升级入年赛，然后争夺年度大奖设置，请各位视自己的时间，积极参与，与牛人们共同进步；另有丰富的奖品供大家争夺噢，路过千万别错过喽！ ; z5 s- l. i0 L, Q h9 Y% p0 z5 A
6月月赛题目，由群内“新匠人”兄倾情提供，在此十分感谢！
0 F7 Q0 W4 o4 c+ S, k0 o9 w6 m. \
7 S; J& A% f' |) p8 i! e$ Z

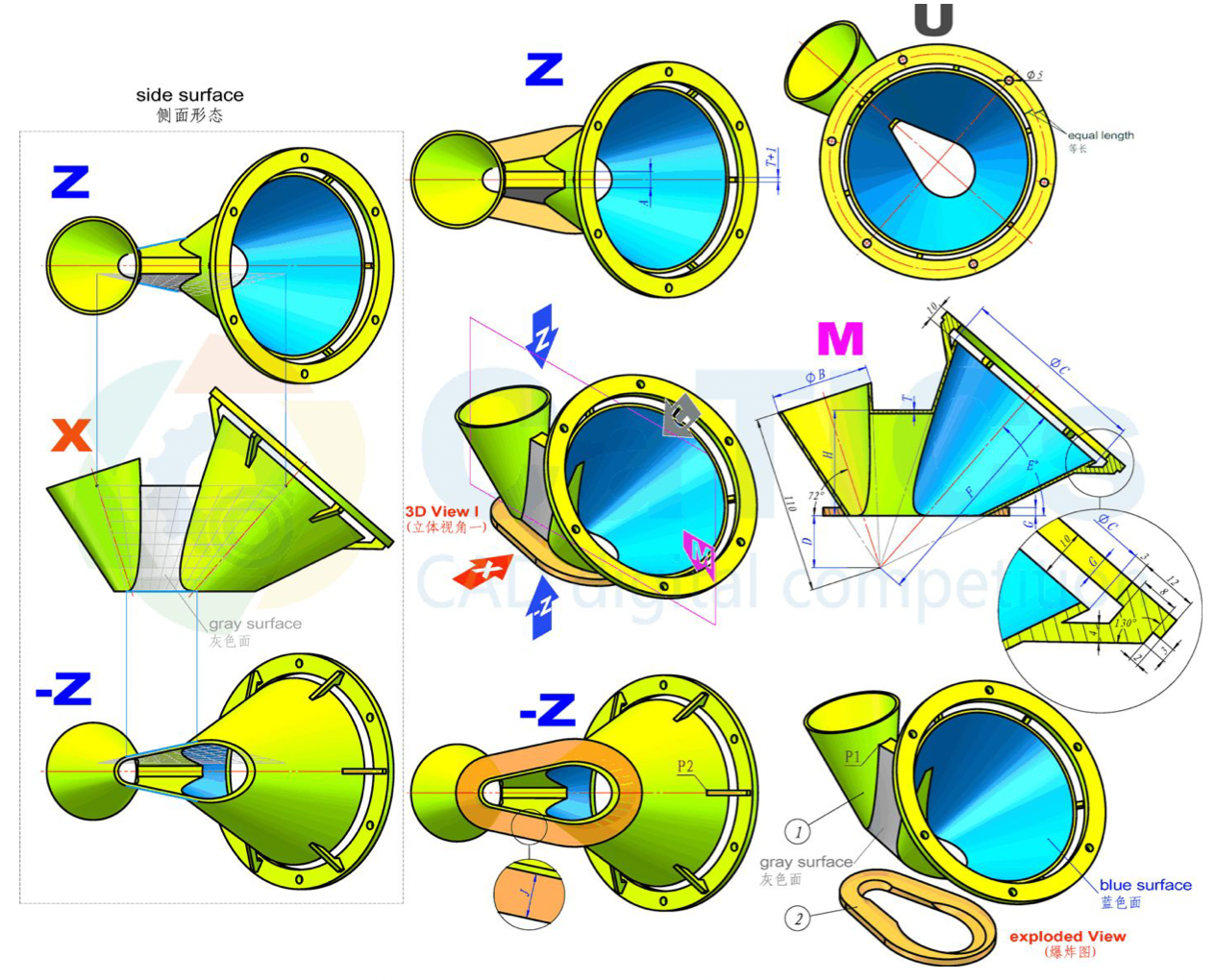

题目：对称、相切、同心与阵列；未标注厚度的均为2 & Y7 g/ p) Q, N1 m4 p
参数：
" B! s Q4 ?! y( G- p: J
A=10 B=60 C=115 D=32 E=49 F=136 G=5 H=65 J=14
% F" L' C% D- i5 P( q( R
问题：
- i$ e H8 Z' g5 U4 [
1、P1和P2之间的距离是多少？ 2、灰色面的面积是多少？ 3、蓝色面的面积是多少？ 4、零件1的体积是多少？ 5、零件2的体积是多少？ H" u. `" K5 B$ T
% J- U& }; i; K3 t) I5 Z }
- t f9 z6 H' {# V M1 _" u3 j9 S+ _ e0 H- d9 t; S7 C- \' @9 E3 E" H
. n B$ B+ W5 }. X
% N5 |, e) U! v% L1 o% x参赛要求：
- n& [1 p7 N4 s. p
1、请按照以上图纸建立三维模型； 2、请使用Solidworks2010版本以上建模； 3、参赛结果将按照正确答案的数量排名，如遇正确答题数量一致的参赛情况，将按照提交的时间顺序确定奖项； 4、请于本月30日之前提交答案，过期不予以考虑； 5、直接在帖子下方回帖，提交答案，本帖设置了回帖仅我可以看！ 7 m. a2 H) ?! A; V9 h6 D0 Y/ L8 X! [
本次月赛设置奖项如下： 一等奖1名，奖励100元现金或等值物品；二等奖2名，奖励50元现金或等值物品；三等奖3名，奖励三维币300枚+大师币50枚； 每月月赛一等奖获得者自动取得年赛参赛资格，12月直接参加年度赛事，赢取年度大奖！ 4 f6 C; M8 Z/ e! B' R" _& f
