[原创] 钣金套料软件Radan插件DTM2的功能介绍

[复制链接]
发表于 2021-5-26 14:54:41 | 显示全部楼层 |阅读模式
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
钣金套料软件                              image001.png   Radan是一款专业的钣金设计加工套料软件。是全球著名的制造业信息化软件产品。多年来,RADAN始终不断完善、日新月异,其最新版本21版本,更是融入了丰富而专业的钣金经验,并力求为用户提供从设计、加工到管理的更全面解决方案。
       在日常使用钣金套料软件Radan时,导入三维设计文件格式时,因为套料软件Radan 3D自身的设计原因每次只可导入并展开单个三维模型,不能批量导入展开多个三维模型,只能通过三维模型装配体进行批量的导入展开。

       因此很多时候不能够满足最终用户的用法,为此钣金套料软件Radan提供了一个插件DTM2    该插件可实现模型的单个导入和批量导入,也可实现装配体的导入。
       钣金套料软件Radan(设计到制造)的DTM2是一种方便的实用程序,可简化2D3D数据从第三方CAD软件包到Radan制造系统的传输。
       DTM2通过促进将完整的装配体从第三方CAD系统直接转移到Radan Project Nesting中,将该功能提升到了一个新的水平。
       由于DTM2使用第三方CAD系统生成平面零件,因此可以确保将完整的设计意图转移到RadanCAM系统中进行制造。 这些第三方CAD系统包括:

image002.png image003.png
SolidWorks为例:

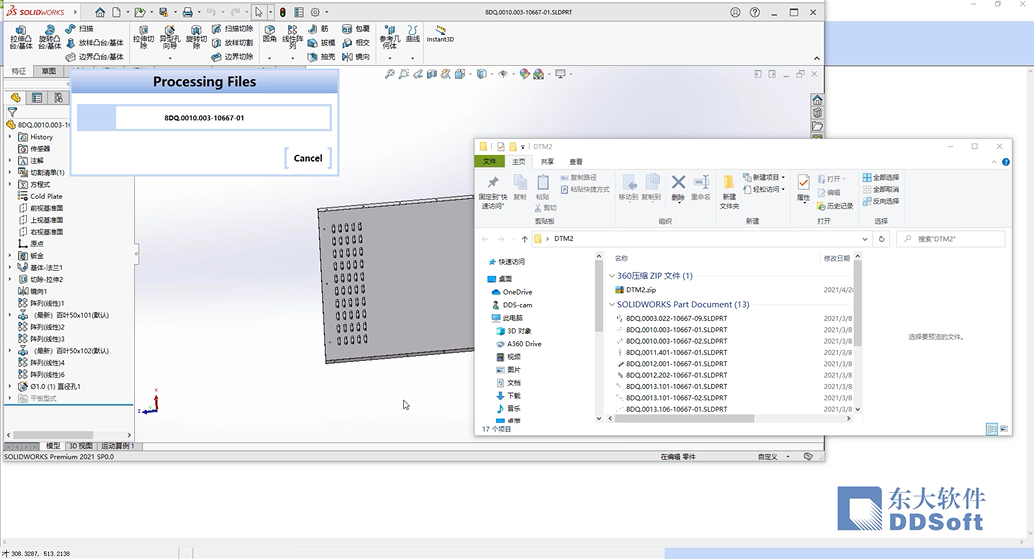

1、  钣金套料软件Radan可通过DTM2批量导入SolidWorks模型并自动展开;
通过DTM2应用程序直接浏览SolidWorks模型位置文件夹。
钣金套料软件Radan会应用DTM2工具执行批量导入并展开该文件夹下的所有SolidWorks模型
image005.png image006.png

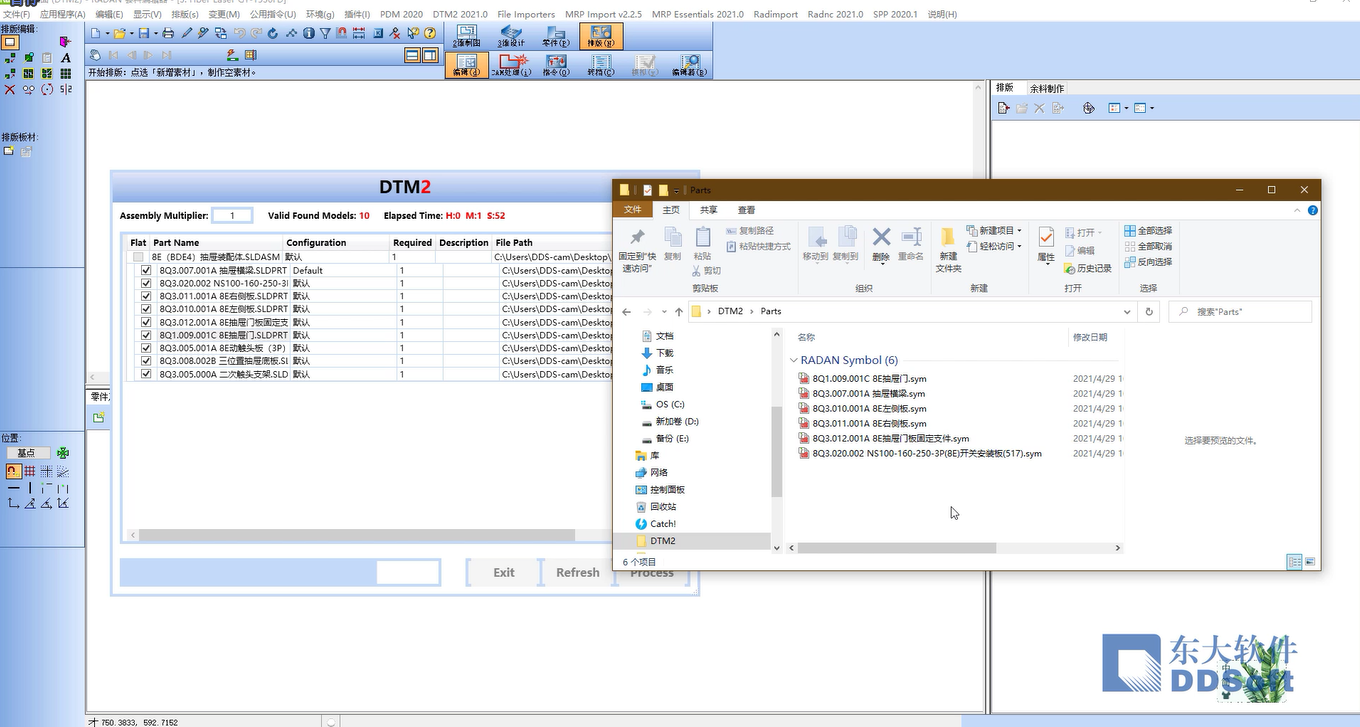

2、  钣金套料软件Radan调取SolidWorks装配体导入至套料项目中;
在SolidWorks软件中打开装配体
在钣金套料软件Radan中创建套料项目,并运行DTM2工具
钣金套料软件Radan会应用DTM2工具执行批量导入并展开该装配体下的所有SolidWorks模型,并加载至套料项目中
image009.png image010.png
3、  钣金套料软件RadanDTM2的无人值守;
通过在Radan软件的DTM2中设置监测固定文件夹位置,实现自动导入并展开的工作。
启动无人值守后,DTM2会一直监测该文件夹,直到手动停止
image012.png image013.png
完成导入展开的模型会被移动到固定文件夹“Processed”下,展开失败的也会被移动到固定文件夹“Failed”下
在指定位置查看展开图形
设计部门完成三维设计后可直接吧模型放置到DTM2自动监测文件夹中,那么DTM2工具即可自动完成所有模型的展开工作,高效快捷,提供工作效率。
+ v* B3 W  r% d! R! L. f' |
发表于 2021-5-26 19:41:47 | 显示全部楼层
非常感谢楼主分享!!!
发表于 2021-5-30 03:32:23 | 显示全部楼层
批量钣金展开和简化从模型到制造的数据传输过程确实可以大幅提升生产效率,大部分Radan用户选择它的最主要原因也正是提升效果拔群。
发表于 2021-5-31 13:34:21 | 显示全部楼层
非常不错的钣金套料软件,感谢分享
发表于 2021-6-3 14:20:13 | 显示全部楼层
直接调取SolidWorks钣金零件,进行加工编程,Radan操作非常方便!
发表于 2021-6-12 11:20:16 | 显示全部楼层
非常不错的软件值用一用
发表于 2021-6-20 21:56:57 | 显示全部楼层
可惜沒有文件可以試用- D4 ^/ d5 _. a8 \2 c, E9 _
看起來很棒的功能
4 c3 C3 y3 P: d# g' c1 p0 x& a0 C
