[推荐] CAD几何作图竞赛题(2021年2月),至2月24日止

[复制链接]
207
发表于 2021-2-17 11:05:49 | 显示全部楼层 |阅读模式
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

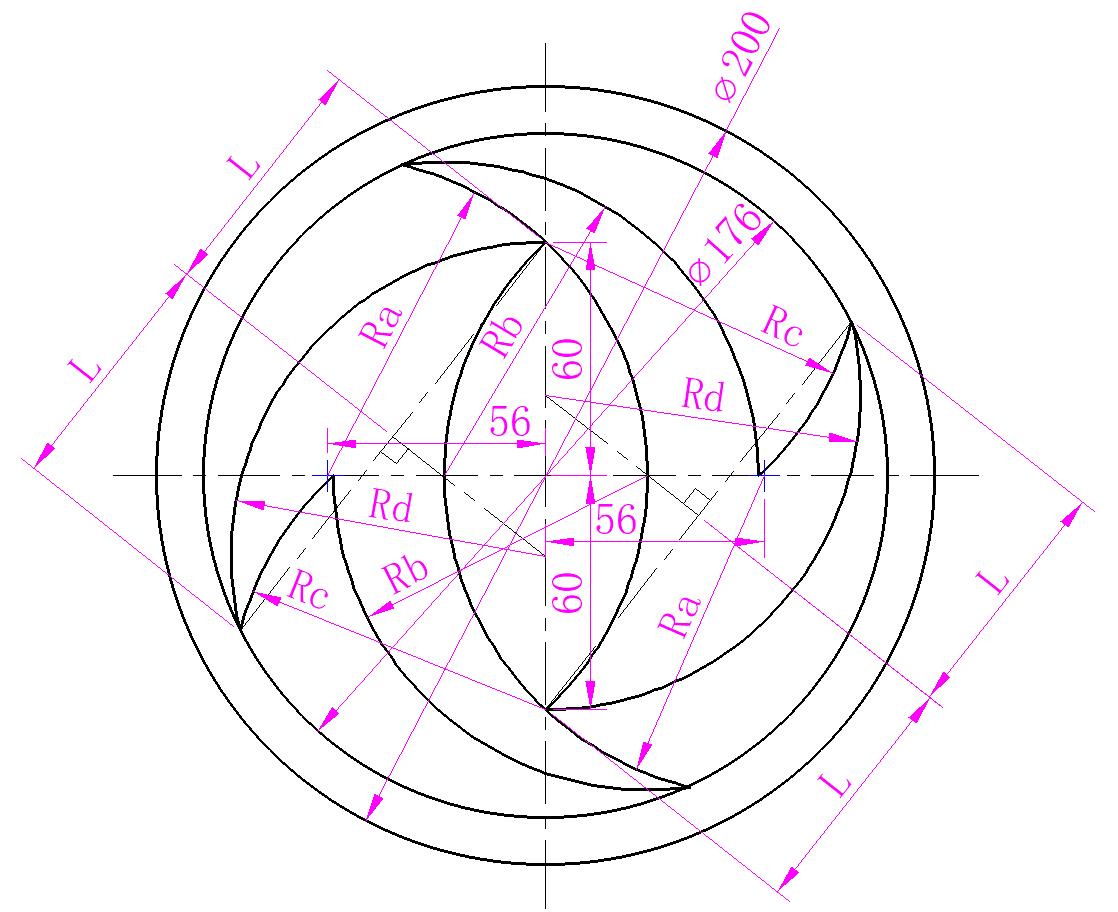

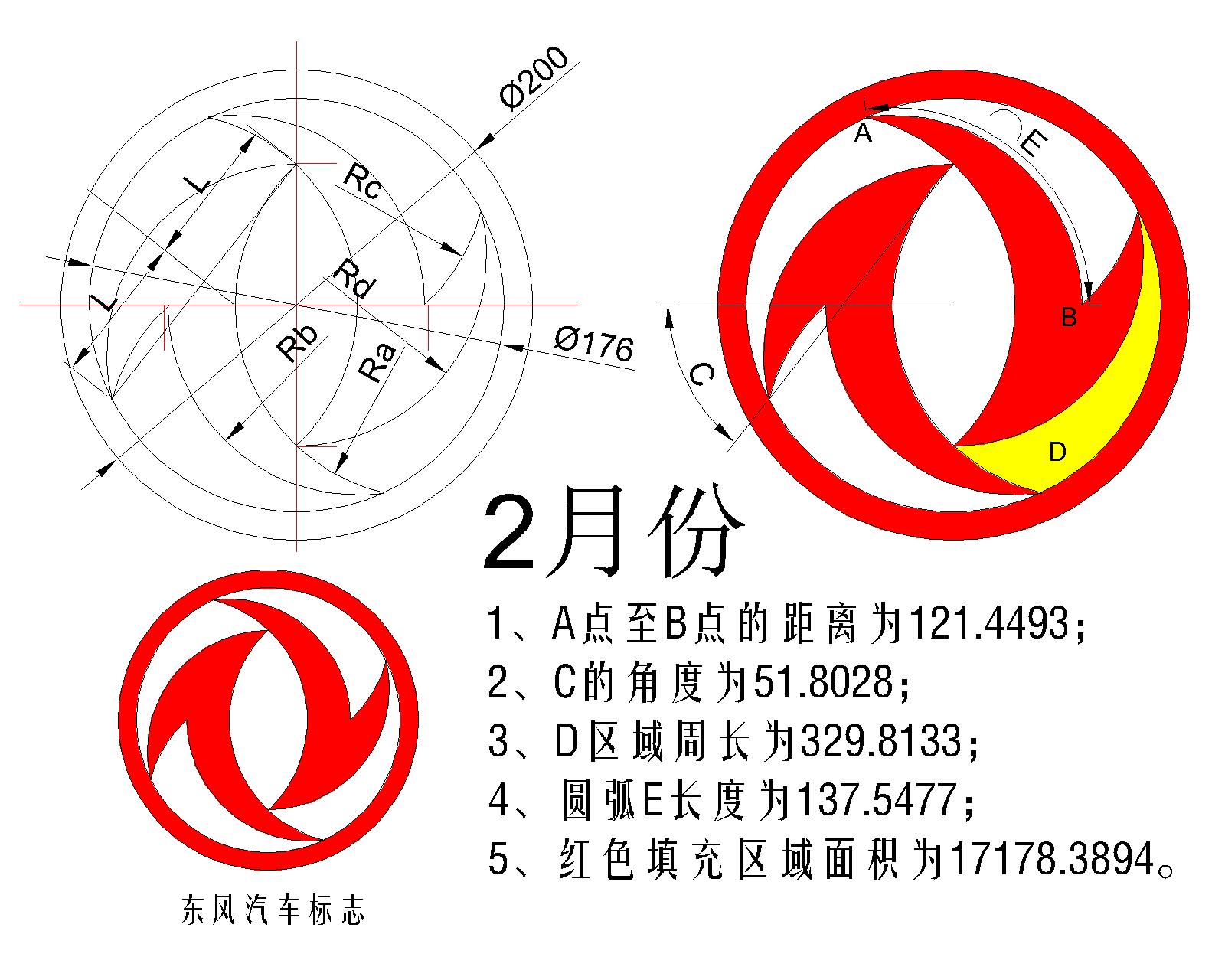

CAD设计标志202102
) e- w* P: T/ u% v本题目由会员2005llnn提供; w2 z8 Q0 ]# Q3 n, M1 G; K( B8 u
5 F' u" J  S6 F" P
/ }( h: D2 D" M7 a& C2 D
, y  n9 F: L" v: ]3 k( |# V CAD设计标志202102A.jpg
! I/ x/ H4 U2 D, e: t  g% |1 Y) V2 t7 s6 L; D3 X( A- I5 P9 K' I
( e& ?/ i( L* l. g9 v
CAD设计标志202102B.jpg 4 d+ l/ i2 Z' Y1 B) h) j

, c9 \; a4 z* Y6 Y4 ?( I) ]8 j" e. ]) v2 G4 b" s- A2 \

9 \& D1 ~$ U% ]5 j% i9 R( ~
# {6 D9 J2 b. I
  [, |& s7 O: M/ D2 J) ^1 _4 H0 z% Z# m- l8 m; s$ C

; B* p2 W* m4 F
' ^# w5 L  I* P% p/ ?
# f* }. G1 e7 y3 k0 ~+ q* _2 T# H, L$ O0 B% N* n/ A: z

; z1 p! B2 R+ Z+ _" h用AutoCAD作图法求出该题要求的5个数值。& G) Z# t+ y5 t6 `
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分0 c2 M( y' [7 r' A; U+ L" O0 v* N
度和弧度,精度也要求精确到小数点后4位。  `% Y7 W; H8 @( q, M
- ]; B/ O5 o' R
$ }, F+ \- f! ]8 |; p
. b: V3 Y/ C8 ~# T" r7 C: p
参赛会员注意:图片以“附件”形式上传,不要点击“插入全部附件”,
0 W7 N: u' y* |( t2 v阅读权限设置为“最高权限”。* w, I- F$ I  n5 Q7 u, I/ P
答题请在本主题帖内发回复帖
本期竞赛增加幸运奖,在获得一等奖的会员中抽出,进行实物奖励,详情参见2#有关幸运奖说明。

& U) a/ L7 _# ]: q. e( B, }, a  c
207
 楼主| 发表于 2021-2-17 11:09:51 | 显示全部楼层
本帖最后由 woaishuijia 于 2021-2-23 22:30 编辑 - p+ U5 ^( @* K7 r1 _
& z) ^( v3 |4 |4 w& G
CAD几何作图竞赛题(2021年2月),至2月24日止
( W7 F$ O0 n: j- @7 ?* D5 |.竞赛题目CAD设计标志202102
本题目由会员2005llnn提供
用AutoCAD作图法求出该题要求的5个数值。& K: G0 m1 R5 P  g6 P/ j0 N
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分0 V# i0 ?% p' V7 [
度和弧度,精度也要求精确到小数点后4位。" U1 r1 o7 M: T6 O! O+ M1 s/ o

: p- N; _2 V4 O5 H: x" `$ H% ^二.竞赛要求
2 H" U4 a% n" }+ R( b$ i# Q会员、技术团队成员都可以参加,版主不参加,使用AutoCAD、ACM和MDT二维软件,
1 K" z! c! T$ D$ W在规定时间内将作出的jpg附件在本主题下跟帖发表,只提供数值而没有所作图的截图或
, [9 ]2 [! g; O7 K& M6 `# j* \+ Edwg附件,将不予评奖。/ x! p% O; ]% g# e
附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。) r9 k) I5 P/ z& Z( n1 r
禁止会员利用马甲一起参赛,发现将严惩。
% l7 E# g4 }: n$ W0 k* I1 W/ H: {4 h! C+ e+ b* b4 U
三.竞赛时间! p: w' ^5 Z6 R% \; m5 r- k
2021年2月17日至2021年2月24日。6 ^7 X- |2 R. _# W1 Q

7 \. p* @; M5 T: e  O$ n  }
四.评选时间及方法
/ ]3 K( E- q! E, q2021年2月25日-2021年2月27日,由三维网技术论坛CAD版块, o  [! X7 J9 s) ]5 Q/ p2 N7 w8 h
版主为评委,内部评选出各奖项。
9 N: D2 s8 \/ o  t, [0 |& o
五.奖励' Z" W2 Z! Z/ O# C) D/ {$ d& d
1、一等奖:5题全对奖励三维币50;
% y8 q1 Z' _% v) G8 c2、二等奖:答对4题奖励三维币40;
: S* E: S, R2 Y* H% {3、三等奖:答对3题奖励三维币30;
! B/ o4 D, B7 L- l- d  o4、四等奖:答对2题奖励三维币20;3 |! ~! G4 u% B" P2 n! S
5、五等奖:答对1题奖励三维币10;5 g& ]: A( l# Q) n
6、作图基本符合要求者先各奖励10个三维币;
. D5 N% u% v2 E9 a1 [; Z7、根据竞赛实际情况会对奖励规则进行适当修改。4 `* H" v" m; i9 L1 U, G/ Z

& T' T5 t9 W; ^6 c六.其它$ d2 G; c% p1 X% p
竞赛结束后在本帖发回复帖进行点评和讨论。
* u: N/ K6 d2 l+ [3 U6 n5 o2 a2 s  s% O: Z
七.幸运奖
+ a/ q  s2 i6 t2 k" X本次竞赛设置幸运奖,按获得一等奖的会员发帖顺序进行编号,不超过10人编为一组,11-20人均分为2组,21-30人均分为3组,如不能均分,前一组多1位。7 V, J9 _; X3 d; @( h0 F0 ?
每组有1位可获得幸运奖,进行物质奖励。本期中奖幸运号码按2月28日星期日开出的七星彩号码第1位为中奖号码为准,如果第1位号码
* }% C/ w, ?' e9 f5 s) U: M没有符合中奖要求,就按七星彩号码第2位为中奖号码,以此类推。当期7个号码都不符合中奖要求,就按下一期的七星彩开奖号码为准。
' M& @! d1 w6 q, X# v如果中奖者在下一期竞赛开始前还没有办理领奖事宜
,按弃奖处理。
1 P8 p- r8 `  ?/ \8 a- b( f0 z

0 I# F$ V3 h+ x3 F$ l

竞赛评分.rar

20.6 KB, 阅读权限: 255, 下载次数: 0

146
发表于 2021-2-17 21:27:24 | 显示全部楼层
2005llnn 发表于 2021-2-17 11:09
+ y) }4 r; Y2 _9 r3 |2 OCAD几何作图竞赛题(2021年2月),至2月24日止
/ V; `6 w0 |" K" B  U( |一.竞赛题目:CAD设计标志202102本题目由会员2005llnn提供 ...
! p% t, V3 q& d6 T. r  `/ m4 M

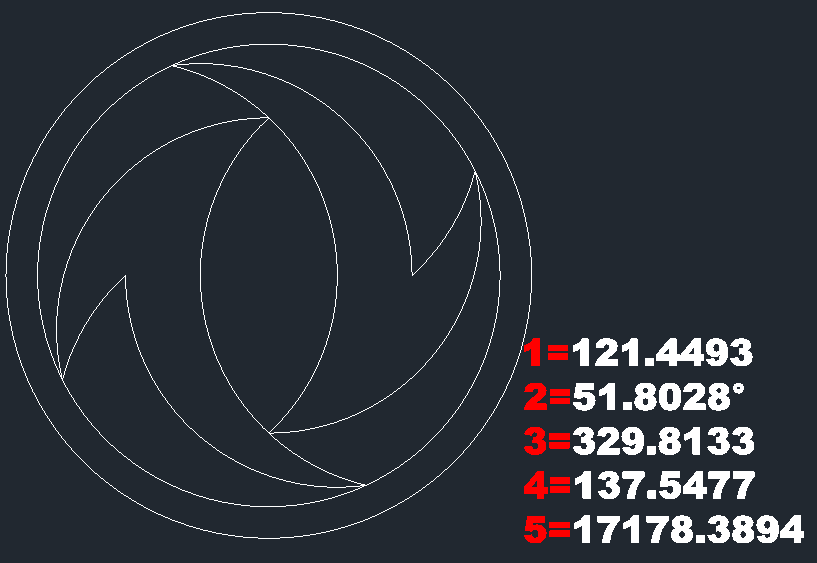

交作业
- k, g  e- H2 u0 A7 Z- u8 g2 T

CAD设计标志202102.rar

140.21 KB, 阅读权限: 255, 下载次数: 0

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 7 天前 | 显示全部楼层
本帖最后由 飞鱼 于 2021-2-18 16:41 编辑 - B$ X2 ?2 T# N$ ?( X
8 b3 w$ f) Q) C

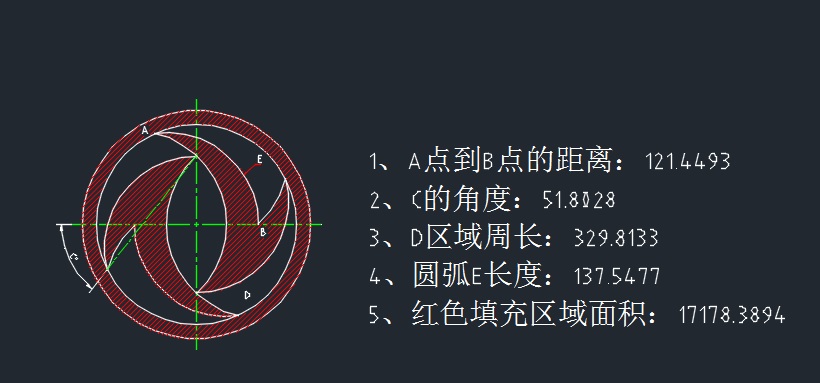

交作业。1 b; @$ C1 F4 E5 y

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 7 天前 | 显示全部楼层
交本月作业。

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

195
发表于 7 天前 | 显示全部楼层
2021年第一次交作业  {7 k( u: D+ N1 o% {2 U

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 7 天前 | 显示全部楼层
本帖最后由 2005llnn 于 2021-2-18 15:10 编辑
5 F$ Y" F, `; @5 ^8 f
* }! l9 e6 h; I0 M: B二月份练习:
. b4 Y1 v, z. X0 E3 v$ I) b  O

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 7 天前 | 显示全部楼层
交作业  X0 J  W1 p+ _* {6 V+ P

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 7 天前 | 显示全部楼层
交2021年2月作业

2021年2月题.pdf

94.76 KB, 阅读权限: 255, 下载次数: 2

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 7 天前 | 显示全部楼层
支持一下 !!

点评

竞赛区不要无意义的回帖。请上传您的答案和截图。  发表于 7 天前
发表于 7 天前 | 显示全部楼层
本帖最后由 spar 于 2021-2-20 22:09 编辑
# [% ?; l' m8 v4 T* b! q! F1 Z' U/ n9 `8 [2 n/ X

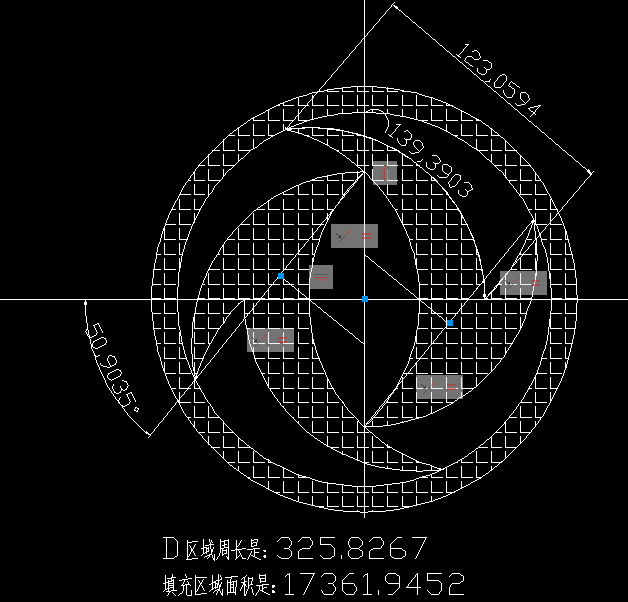

交2021年2月作业
3 A: L, I/ `- ?

点评

请将作出的标志也截个图上传。  发表于 7 天前
109
发表于 6 天前 | 显示全部楼层

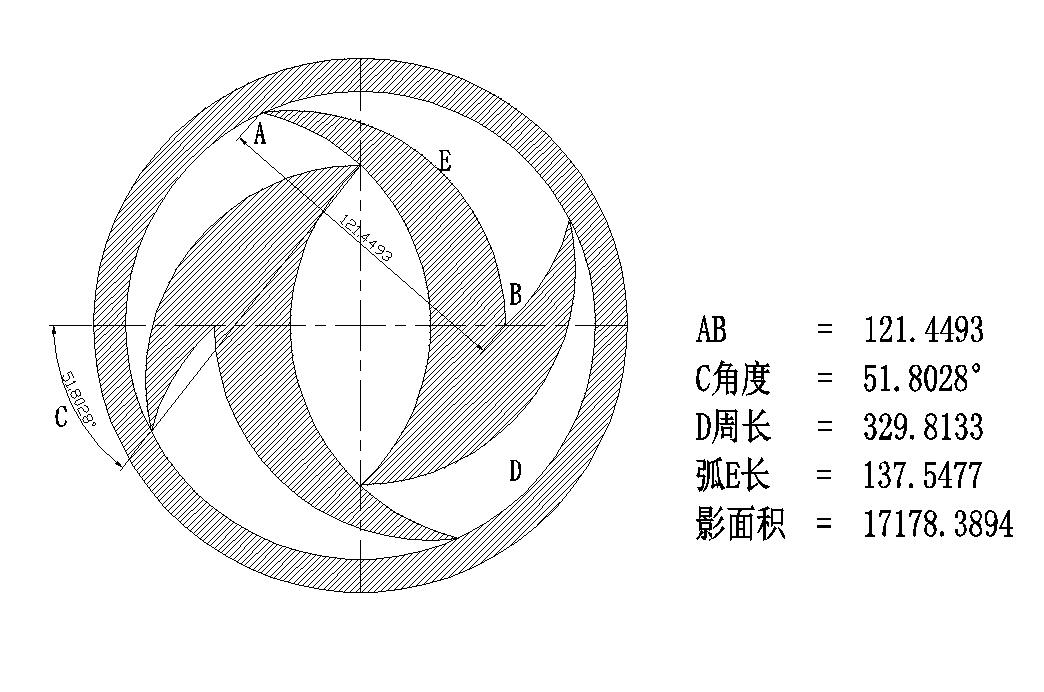

2021.02 作业。2 @, s1 Z; k+ \/ O% s

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 6 天前 | 显示全部楼层
2月东风似剪刀!
' j! ~+ L. {% R% |1 S' A4 N, o$ N) q

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

188
发表于 6 天前 | 显示全部楼层
本帖最后由 2005llnn 于 2021-2-19 20:15 编辑 4 A3 b9 r" W- K4 x7 n

- @9 n& c! }$ S! T+ r$ H还在过年的回味中,上班效率极差,抽空做作业。
/ x  i- |# W5 n; F' _2 \
6 y7 c8 l% O% P/ t- U

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 6 天前 | 显示全部楼层
交作业4 S" p& P% W5 W! Z. a! ~2 U( l/ @

CAD几何作图竞赛题(2021-02).rar

22.95 KB, 阅读权限: 255, 下载次数: 3

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 5 天前 | 显示全部楼层
2021年2月20日00点25分
1 k. X, o3 i5 r7 E7 e

202102.rar

439.33 KB, 阅读权限: 255, 下载次数: 1

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 5 天前 | 显示全部楼层
新的一年又开始了。9 w, c- `: A1 m: ?% d

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 5 天前 | 显示全部楼层
参加二月竞赛。
; p4 n# W/ t# _! V0 D, C

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 5 天前 | 显示全部楼层
今天刚上班练习下2月份。
. E3 g/ D7 m& O, P- r1 p( B

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

103
发表于 5 天前 | 显示全部楼层
赚积分。$ M' x, z" `+ l* [: f. N

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 5 天前 | 显示全部楼层
读图有点费劲9 T; n# P2 R% W' }! q# b! X$ f

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 4 天前 | 显示全部楼层
二月份联系了- k5 `  t3 b; t, X+ M8 h

202002.zip

48.04 KB, 阅读权限: 255, 下载次数: 0

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 3 天前 | 显示全部楼层
本帖最后由 2005llnn 于 2021-2-22 09:46 编辑 % `) r6 l& L4 [9 V% m; S& ~

% B6 p( `3 t0 c0 a% H9 r+ @参与练习!
/ k2 B9 n5 Q- n1 \9 |( ~+ N: t: h# x1 B9 ^2 d
( ^7 I0 `8 J5 Y0 P' `2 s, x
, ]7 L( P! v5 }" C6 f

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 3 天前 | 显示全部楼层
本帖最后由 woaishuijia 于 2021-2-23 22:22 编辑 ) \% \" n# B, H9 ^

5 H: F: Q; z, |二月春风似剪刀& @/ y% E4 v  f3 b, t9 {0 z# _

2月.zip

99.47 KB, 阅读权限: 255, 下载次数: 2

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分

发表于 3 天前 | 显示全部楼层

现在有了吗

本帖最后由 2005llnn 于 2021-2-23 00:16 编辑
# r; v: t& T( [; D) y8 a( B
/ J$ w5 O# k" \/ e: n9 e交2月作业
! `; H5 I8 A4 Q0 A/ q1 G; K

2月作业.rar

55.48 KB, 阅读权限: 255, 下载次数: 2

评分

参与人数 1三维币 +10 收起 理由
kuangben8 + 10 鼓励参与。

查看全部评分
