SOLIDWORKS Electrical如何在转移管理标识中添加线号变量

智诚科技

我们日常在使用SOLIDWORKS Electrical的转移管理功能时，默认情况是这样：

http://www.ict.com.cn/Uploads/image/20200107/20200107101927_8906.png

作者：智诚科技ICT-Sam  原文链接：http://www.ict.com.cn/skilldetails/242.htm

0 h+ f. ^3 o2 ~4 j' F

06-4即第6页的第4列，但实际情况是，这样还是不能完整的表达指向。以A4图纸为例，

6行8列的情况下，即35*37的区域下，可能有几个图纸跳转，这时候，默认的转移管理变量组合就不能满足要求了。

http://www.ict.com.cn/Uploads/image/20200107/20200107101949_9375.png
) p( K2 B# h5 G5 Z1 Y

( d: X' k/ o1 }) G1 ?

现在我们就以为例，其中+24V-1是引用电线线号那边的变量，即要完成这种转移标识，需要两部分变量：转移管理+线号。

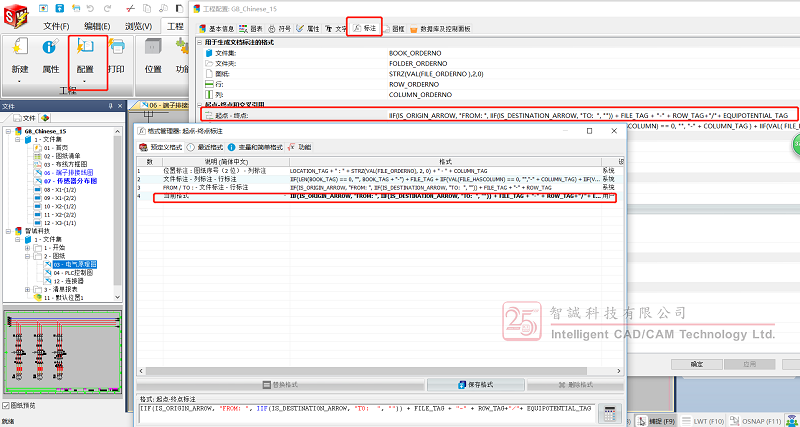

首先，我们打开工程-配置-工程-标注-起点&终点-fx，如下图所示：

http://www.ict.com.cn/Uploads/image/20200107/20200107102006_2500.png

0 H* V, ?7 r8 a6 z9 y0 L3 X' U/ f

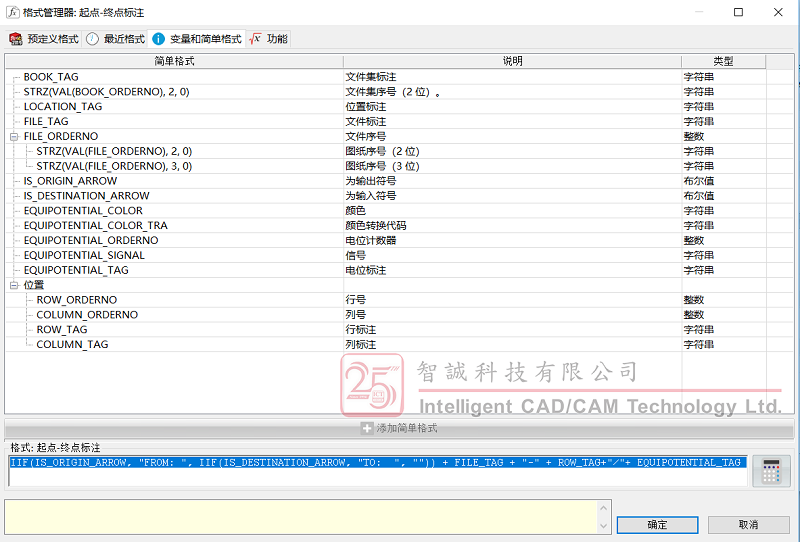

其中加粗的是当前的显示格式，我们进入变量和简单格式栏

http://www.ict.com.cn/Uploads/image/20200107/20200107102020_0312.png

6 R. b7 _; X& z2 z% U( G. m  ~+ d+ P
- D  R) S, n; \$ [& N2 L* l

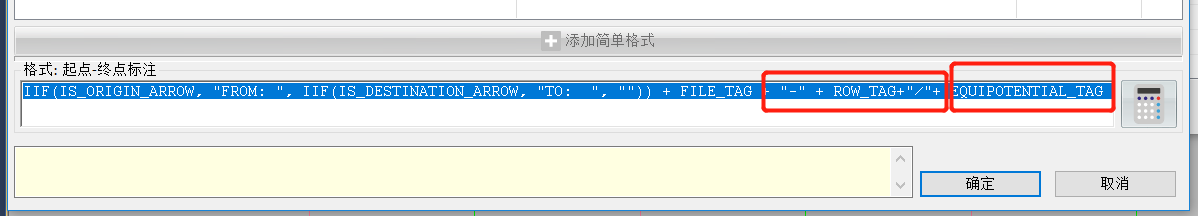

双击电位标注EQUIPOTENTIAL_TAG变量，该变量就会添加到脚本编辑器中，如下图所示，

http://www.ict.com.cn/Uploads/image/20200107/20200107102042_9843.png

4 t0 n0 U( Q$ n) f

如果需要添加-或者/等标示符，则需要用+ "-"这样来分开。

当然，我们也能手动修改线号变量，让转移管理的标识显示更多样化，

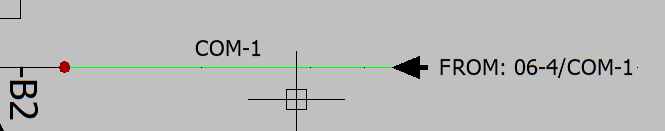

下面，我们来看看线号变量这边，

http://www.ict.com.cn/Uploads/image/20200107/20200107102104_7968.png

/ X7 X0 s2 c, f1 w- }" ^. i+ R

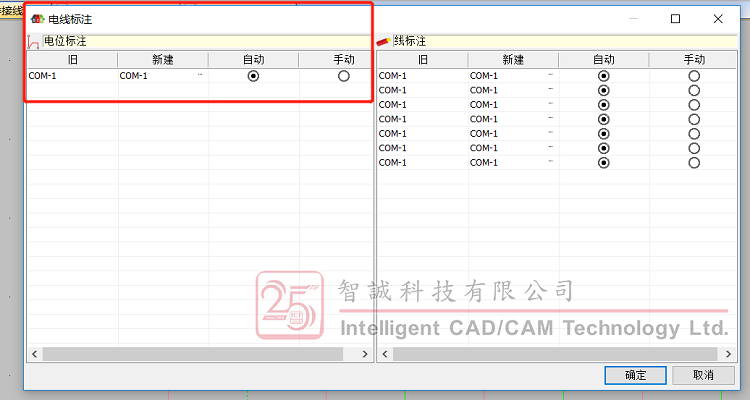

双击电线

http://www.ict.com.cn/Uploads/image/20200107/20200107102146_5312.png

0 v7 B, u, y6 q* ?5 N- N

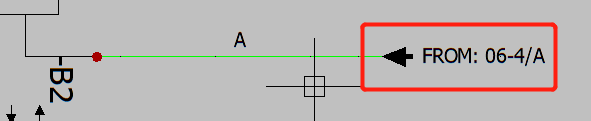

可以把COM-1修改成任意字符：例如A，则转移管理变更为

http://www.ict.com.cn/Uploads/image/20200107/20200107102158_9218.png

* }* z3 }9 R' k: }

2 L! p  b/ _- v

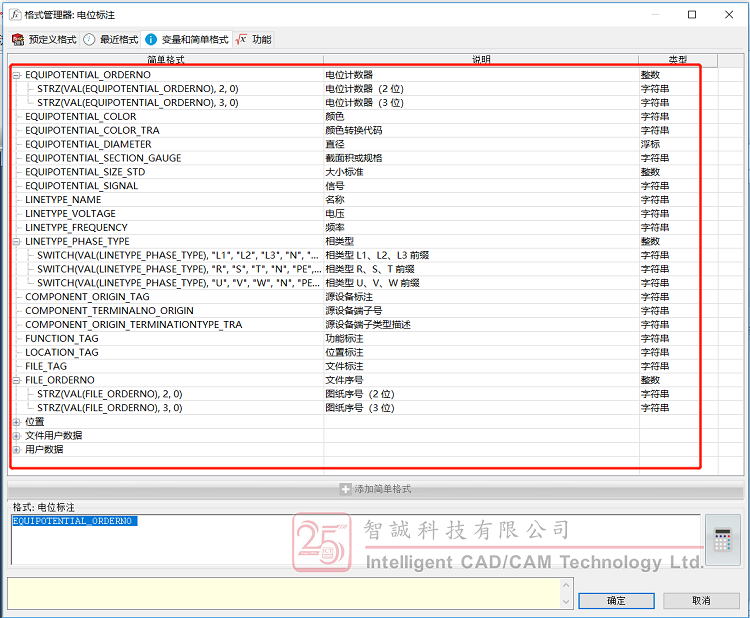

当然，线号的电位标注变量引用，可以参考以下列表

http://www.ict.com.cn/Uploads/image/20200107/20200107102210_4843.png

以上是关于SOLIDWORKS Electrical如何在转移管理标识中添加线号变量的具体操作教程，如您有问题或者是补充都欢迎向我们工程师提出
