[求助] 这样的螺旋墙面如何建模

[复制链接]
发表于 2019-10-31 15:33:43 | 显示全部楼层 |阅读模式 来自: 中国吉林
10三维币
本帖最后由 qgjs2008 于 2019-10-31 15:37 编辑
5 e2 N, Q+ L# G1 z5 t! X
1 g) e& E9 Q  Z! \/ y9 K6 L请坛友们出手相助,自己试了几次都不理想,出褶皱和棱边。直径4.5米,起始端800mm高,结束端6米高,墙厚600mm
( t  p$ i' n1 t5 R1 S
# P; |+ p, b- y6 s- O% c- G" h2 r/ G

最佳答案

查看完整内容

个个袖手旁观,人心不古啊! 楼主说这个螺旋面很难,为什么我觉得是很简单的呢? 难道是我的理解错了? 两个方法,供楼主参考: 1、扫描曲面,然后用曲面切除。(也适用于不等距螺旋) 2、用包覆,然后加厚曲面。(适用于等距螺旋) 传上两个做法的文件,供楼主参考:
发表于 2019-10-31 15:33:44 | 显示全部楼层 来自: 中国广东肇庆
个个袖手旁观,人心不古啊!
5 c' P) Z- u0 S2 f楼主说这个螺旋面很难,为什么我觉得是很简单的呢?
2 W$ H; A( Q8 r6 t; \. z! y# C难道是我的理解错了?$ \& B5 @( X: x1 h" G
两个方法,供楼主参考:

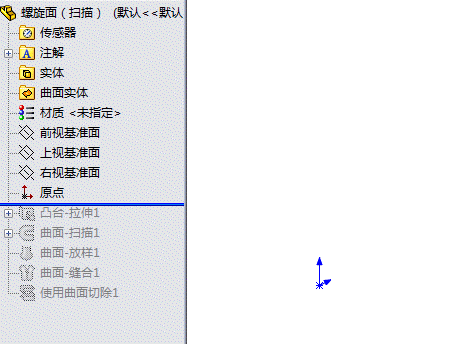

% f: k4 s. y4 f" ?% k9 p1、扫描曲面,然后用曲面切除。(也适用于不等距螺旋)
# a, J* T( h& k B.gif
% ~8 q# F0 k: {, I) c4 X: V& u! _* ~+ H# |% `6 H5 z

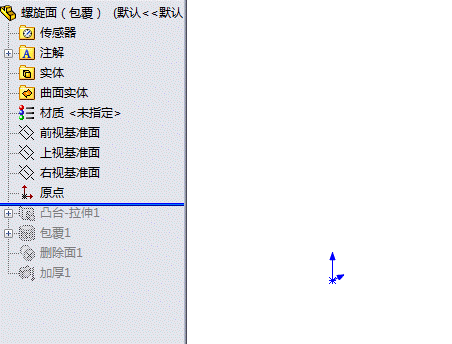

2、用包覆,然后加厚曲面。(适用于等距螺旋)5 z1 N2 z) v: `+ _. b( w- N4 g0 e/ t% B- w
6 `. \/ |2 M5 R, A0 N. a2 p
% s3 L( L% W8 z; f, t( {; X; p传上两个做法的文件,供楼主参考:
% p# X5 ?' {- b% b! N 螺旋面.rar (148.43 KB, 下载次数: 14)
发表于 2019-10-31 20:40:15 | 显示全部楼层 来自: 中国浙江台州
看照片,这个东西还不是等距的螺旋,螺距是越来越大的,想要画出来,起码还要起始点对面的高度。
3 P" u/ Y2 x$ U5 ]0 K& u说详细点,就是假设这个墙可以展开,会出现一个图形,% `4 S$ b) B/ q  [; k" j5 Q
如果螺距是相等的,展开的斜边就是直线,那展开图就是一个下面是两个直角的直角梯形,
3 ]& x$ F: b& j0 x2 b4 S现在螺距是越来越大,那展开图就是一个下面是两个直角斜边是曲线的图形,至少要知道三个点才能估算出一个大概符合的曲线方程式。
 楼主| 发表于 2019-11-1 08:37:19 | 显示全部楼层 来自: 中国吉林
keilei001 发表于 2019-10-31 23:422 C' I$ D2 D3 \/ f. h
个个袖手旁观,人心不古啊!
! p2 o4 @) ^1 D! y; N楼主说这个螺旋面很难,为什么我觉得是很简单的呢?
1 S. O( w2 e% l9 ^: D0 c难道是我的理解错了?
3 G9 Q) m$ N2 Q1 R
万分感谢K大指点,我昨晚用包覆功能的蚀刻做出来了,你看对不对
) H& z8 E! _$ w+ x
/ U9 n# C! J, S, G6 z* \% ]; M: Y" f4 Z
 楼主| 发表于 2019-11-1 08:44:16 | 显示全部楼层 来自: 中国吉林
keilei001 发表于 2019-10-31 23:42
. y6 @3 `; E' S4 s3 q# w7 Y" [个个袖手旁观,人心不古啊!
  O6 J7 V6 d1 o( h! [3 Q4 d楼主说这个螺旋面很难,为什么我觉得是很简单的呢?  y0 S* v' d6 Z6 Q7 q4 p' [
难道是我的理解错了?

% E" M) T. w* K3 W( ~' x. M我基本功不扎实,心里知道模型并不难,但就是被卡住了
 楼主| 发表于 2019-11-1 09:04:18 | 显示全部楼层 来自: 中国吉林
本帖最后由 qgjs2008 于 2019-11-1 14:30 编辑 ; |0 {# I# P, J2 e) L/ U) z9 I0 x1 A
keilei001 发表于 2019-10-31 23:42
* @! B1 A# L- Y2 l个个袖手旁观,人心不古啊!
/ \( X& o6 _! c8 E9 s3 X! r# a楼主说这个螺旋面很难,为什么我觉得是很简单的呢?
2 K3 `9 V; w! m: }) V3 p- F难道是我的理解错了?

2 @/ r$ R  I/ y/ u: ]& S) UK大扶危救困,令人敬佩:
 楼主| 发表于 2019-11-1 19:35:04 | 显示全部楼层 来自: 中国吉林
lgs19891123 发表于 2019-10-31 20:40( |; y5 a5 ~5 q$ I: L
看照片,这个东西还不是等距的螺旋,螺距是越来越大的,想要画出来,起码还要起始点对面的高度。
, ]* H# H, O3 F) T! T7 O说详细点 ...

6 b: N# ~. t  b# {& }- ?烦请写个相关的曲线方程,我去实际测量一下,然后把尺寸代入进去
 楼主| 发表于 2019-11-1 19:46:49 | 显示全部楼层 来自: 中国吉林
lgs19891123 发表于 2019-10-31 20:400 ~  ~5 F% q, Z5 h% E
看照片,这个东西还不是等距的螺旋,螺距是越来越大的,想要画出来,起码还要起始点对面的高度。
- J8 `3 g# P7 u( ]2 Q! i说详细点 ...

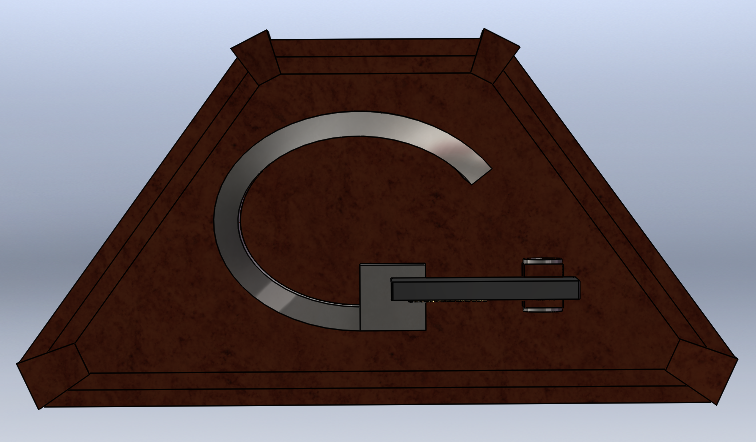

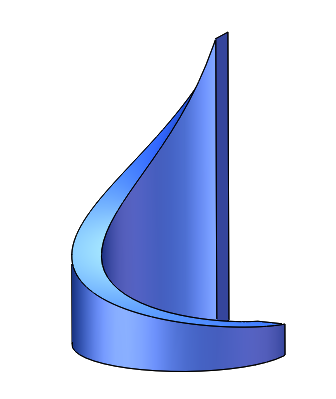

1 |2 Z' c2 x, q# f- w& S8 R/ `; P是否与此类似
& R" ~- Q/ n* _; z
 楼主| 发表于 2019-11-1 23:03:19 | 显示全部楼层 来自: 中国吉林长春
keilei001 发表于 2019-10-31 23:42
% y% {! Q, Z5 c% Q' p个个袖手旁观,人心不古啊!5 _+ T" I5 M, }7 S7 B$ X3 \8 c' h
楼主说这个螺旋面很难,为什么我觉得是很简单的呢?
; t8 H) d0 Y! g9 k. N4 Y难道是我的理解错了?
& ?) h/ r6 g; z' B- M
K大,亲自测量了一下。和想的不太一样,不是圆柱,而是椭圆
. y' Y6 e; d0 A9 b" ?) q  f& o1 i内圈长轴5500,短轴3920,厚550,高点7000,低点1100
$ _0 L7 G; x: O4 Z! S7 S: {8 ~: q3 y6 d包覆命令,曲面扫描都不能用了,请教还有啥办法?
 楼主| 发表于 2019-11-2 00:40:10 | 显示全部楼层 来自: 中国吉林
本帖最后由 qgjs2008 于 2019-11-2 00:46 编辑
! ^6 x. ~8 w* g. ?- G$ I: v
keilei001 发表于 2019-10-31 23:42
8 m1 p" p2 C: J6 Y个个袖手旁观,人心不古啊!# Z" _) S$ J5 G: B
楼主说这个螺旋面很难,为什么我觉得是很简单的呢?- A2 t! ~& t- ^# l* W# m
难道是我的理解错了?
* P' D5 r* p/ E6 u
又努力了一下,用K大的曲面扫描方法,作出来了) l! q( w6 D: K  ?
