0 Q4 v7 \1 J: D/ D: S( {各位大师早上好，如题，请问在X9里面模拟生成的刀路没有问题，可实际加工出来的产品却是反的，请问是哪里设置有问题呢，是机床定义管理设置反了吗。同时怎么样可以生成渐插的刀路呢，展开缠绕上去的刀路用渐插是错的，直接选择又是3D模式没有渐插功能。以下是原文件，（第一个刀路群组实际加工是反的，第2个才是对的，四轴在机床的右边）还请大师们帮帮忙，小弟在此先谢谢了。

你这个是A轴旋转方向的问题。
* J' {& p+ f' i* M2 J6 M2 k

4 R' D' X5 Z0 y6 m$ m: P6 A
$ E0 W% w$ Y' _6 u
& x" O. j, A9 [+ w! o
! y7 O- m3 q" m$ M1 {

末日Yo小七 发表于 2019-5-3 08:24
你这个是A轴旋转方向的问题。

早上好，谢谢大师的指教，还请问如果四轴在左边的话是不是就没有问题，同时怎么生成渐插的刀路呢

你这问题我以前遇到过。可惜了我没装X9以上的，不然可以看看交流一下

MING-CNC 发表于 2019-5-3 08:39
你这问题我以前遇到过。可惜了我没装X9以上的，不然可以看看交流一下

! ~9 v/ G9 v' t: ?" v

试试多轴刀路的策略

末日Yo小七 发表于 2019-5-3 08:49
试试多轴刀路的策略

谢谢大师，可否在透露一点点呢

:lol:

是不是用的三轴后处理？

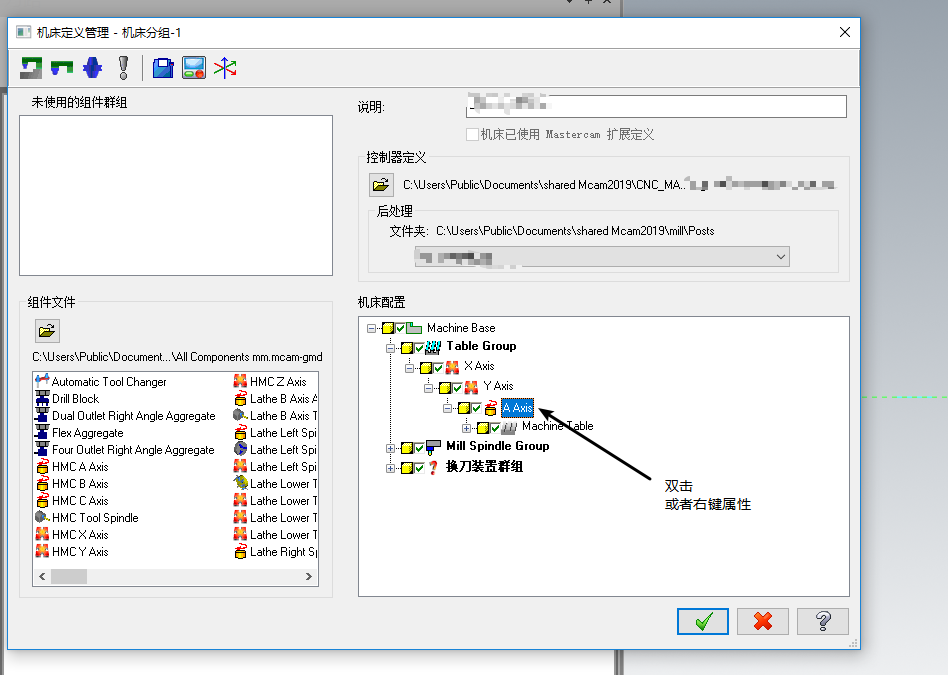

反了就是说明你选的旋转轴方向是错误的.

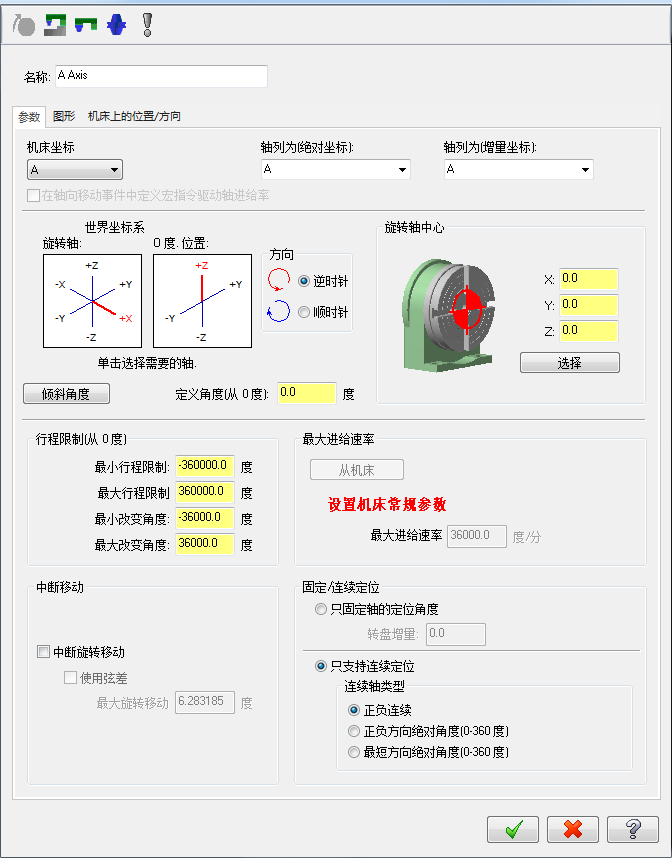

打开后处理文件后查找并更改“rot_ccw_pos ：1”后面的“1”为“0”，保存，退出即可.

ydhuie 发表于 2019-6-28 12:46
打开后处理文件后查找并更改“rot_ccw_pos ：1”后面的“1”为“0”，保存，退出即可.

9 Q1 A2 S- K( Z0 b' y谢谢大师指点

路过不买 发表于 2019-6-28 09:31
反了就是说明你选的旋转轴方向是错误的.

* K& A- j2 y" z( U5 D# @! [9 v. [谢谢大表哥指点
