[求助] 钣金-怎么让圆筒上的小孔展开后呈圆形而不是闭合曲线?

[复制链接]
发表于 2019-4-29 22:43:29 | 显示全部楼层 |阅读模式 来自: 中国浙江金华
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 xyz3456a 于 2019-4-29 22:45 编辑 9 \! C+ B; s, Q- D& u+ i. {1 M
" B# B' L9 l. v5 J/ c  X" p# X' u
如图,在钣金圆筒上按螺线阵列的五个孔(目前是用旋转切除作出的孔),其展开后的孔的形状不是圆形而是闭合曲线,这样在出工程图时展开尺寸就难以标注了。在实际过程中,是板材上冲孔然后成型。也就是先把钣金圆筒展开后,在展开平面上画孔拉伸切除,然后再折叠会圆筒。5 o5 Y- N3 L5 X& d1 U
这个方法有一个问题就是:在展开平面上怎么去简便的定位孔的位置?一个笨办法是按照圆周长、角度、导程来列算式取孔的距离
% Q; j6 H5 i9 v0 R请教各位大神,有没有好的方法来解决这个问题?只要展开后的孔形状是圆形,能取中心点就可以。
9 V: u' j: A; F2 b) \$ b' y' m9 g, N" s4 l" h3 }, [, M8 g

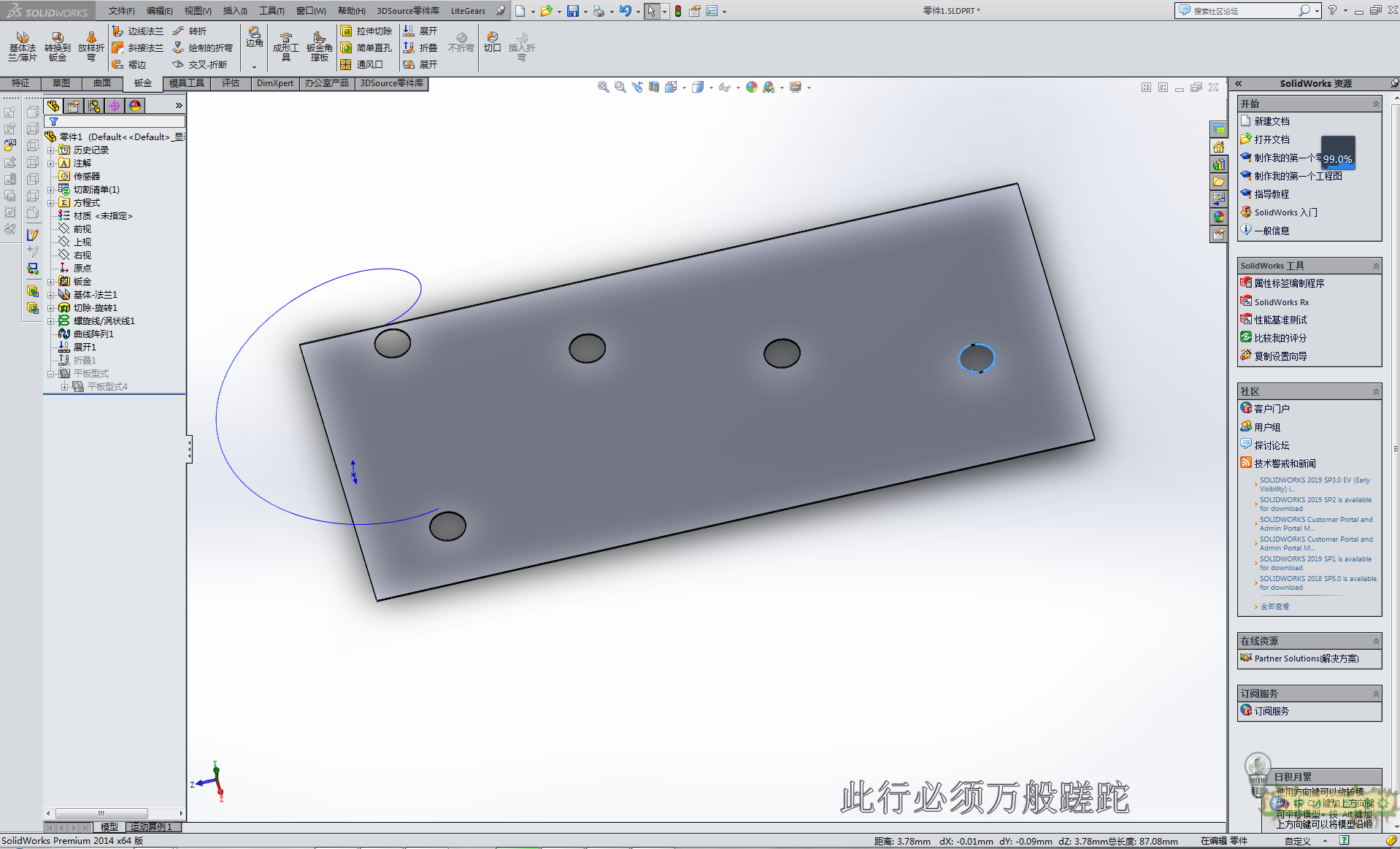

) C0 a) V  i4 m4 { 圆筒上孔展开定位1.PNG " s. o" S/ ^5 o6 c
- b/ Y" s1 t% C 圆筒上孔展开定位.PNG
/ ^' `1 [+ e  t3 V( Y- ^7 \) k+ }/ {. u/ c# V' q" r8 b1 y- G
) A) [3 ?8 l# P: x5 s& ?* J! u
 楼主| 发表于 2019-4-30 07:36:20 | 显示全部楼层 来自: 中国浙江金华
自顶一下
发表于 2019-4-30 11:12:23 | 显示全部楼层 来自: 中国上海
圆柱上画正园,展开以后怎么可能是个整园,怎么也是个椭圆
发表于 2019-4-30 11:15:20 | 显示全部楼层 来自: 中国湖南

是不是这样?

本帖最后由 zqm 于 2019-4-30 12:29 编辑
, [3 {( X0 q- O4 ~  ~4 N( W! t' f' f  A% Y

零件3.rar

196.49 KB, 下载次数: 8

 楼主| 发表于 2019-4-30 16:23:44 | 显示全部楼层 来自: 中国浙江金华

2 ?" W# {" G5 v8 }对,是这个样。
* T6 ?1 f: ]; Y& W: z这种展开后拉伸切除时,草图上的圆心是不是只能一个个手动输算式来定义其位置

点评

zqm
看贴图,直接就标注了。  详情 回复 发表于 2019-4-30 16:38
发表于 2019-4-30 16:38:23 | 显示全部楼层 来自: 中国湖南
xyz3456a 发表于 2019-4-30 16:239 U3 r, U' K# U6 C
对,是这个样。
* u( R9 `# l- Q! P+ o这种展开后拉伸切除时,草图上的圆心是不是只能一个个手动输算式来定义其位置

( E7 h- {, ~( k0 f  s看贴图,直接就标注了。
发表于 2019-6-17 08:59:56 | 显示全部楼层 来自: 中国江苏常州
楼主你找到好办法了么
