[推荐] CAD几何作图竞赛题(2019年3月),竞赛结果已公布

 关闭 [复制链接]
发表于 2019-3-13 12:49:43 | 显示全部楼层 |阅读模式 来自: 中国广西
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 2005llnn 于 2019-3-24 12:33 编辑
; z# Z3 C9 j7 A5 z9 p: \, V% S' [  F# z
基础综合练习82
9 I+ a$ |5 t6 L* W9 {感谢会员muhdi提供练习题
- r+ z9 K" d/ B" a- A2 p; |7 a& s& J

2 W3 z3 e1 C! ~4 f. `5 r1 G4 ]( a& `% ~- K% z% F1 t- k

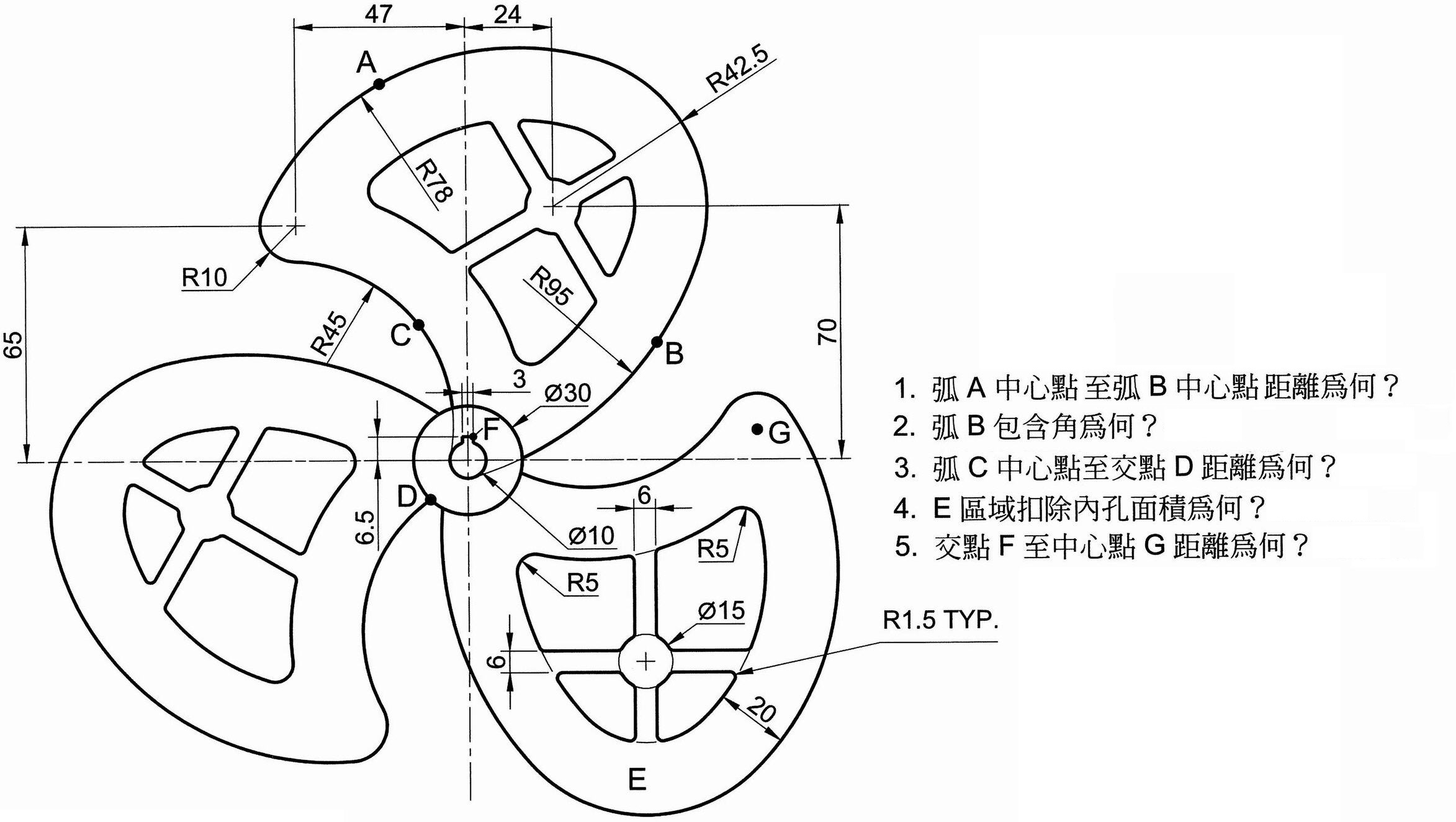

用AutoCAD作图法求出该题要求的5个数值。   l" D! i! e; q( f- p6 H4 Q/ P9 G
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分/ j% n8 T# d+ P  w/ r& @  B
度和弧度,精度也要求精确到小数点后4位。
1 }9 p  n6 k, l2 }
' [  _. r' u3 x9 u9 w) x3 a参赛会员注意:图片以“附件”形式上传,不要点击“插入全部附件”,8 @# ^8 v2 q7 o' }6 p( p) u
阅读权限设置为“最高权限”。
& r0 F6 |1 @! d) C2 M
答题请在本主题帖内发回复帖
, s( ]2 |; Y6 e: b  W( j! B

% d' r1 O$ J9 U" T9 h
: s) N. l  g1 {5 u. \% y- h6 s5 q+ C

% J  n' `9 z, D% x. v5 S' {

( M0 }3 Y0 R3 _& T  HTYP是英文单词Typical的缩写,应用在工程图纸上,作为标注尺寸的前缀或后缀,表示在同一图纸上有多个相同尺寸或位置关系的特征。  T3 O5 n* m, x4 P' }+ \

1 r- W% q$ f# \2 t0 w0 d) X( ^1 v
 楼主| 发表于 2019-3-13 12:51:11 | 显示全部楼层 来自: 中国广西
本帖最后由 2005llnn 于 2019-3-24 12:35 编辑 + h' Y7 k. [. [9 I
0 A4 d6 m/ O5 {  D+ U# M
CAD几何作图竞赛题(2019年3月),至3月20日止
0 S* Q$ x1 d4 t5 q; W& p; o' X, c# O 一.竞赛题目(参见附图)3 x1 ]# ]9 m2 N3 t: a
感谢会员muhdi提供练习题
; v* @2 z8 Q  `1 ?5 l
9 E3 \7 l3 P+ R) H) N% y: T# x# K/ ~7 i$ w+ X3 b5 p
用AutoCAD作图法求出该题要求的5个数值。 / ]9 n) R8 k/ B3 M' `  g( a, M" T
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分; r- v9 c5 {* {3 E) F
度和弧度,精度也要求精确到小数点后4位。
. D4 g$ `& P8 Z
2 Y8 U# h7 b0 z- }0 R 二.竞赛要求' r+ ]  _. u9 h: U8 M
会员、技术团队成员都可以参加,版主不参加,使用AutoCAD、ACM和MDT二维软件,
+ e9 Q2 U! a% e! Q, D# ?5 q" G 在规定时间内将作出的jpg附件在本主题下跟帖发表,只提供数值而没有所作图的截图或& I3 z2 h2 ?# F; f( h0 }+ _/ r
dwg附件,将不予评奖。" s* G- }2 Q; X1 W$ n( ]
附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。1 ^0 `. _% r, b$ q( J! E$ t9 m
禁止会员利用马甲一起参赛,发现将严惩。+ ?5 N; N- l/ I0 H+ b

4 M% e6 b9 O8 w3 S- Y7 F+ _三.竞赛时间
" Y" G% C& _; `( }8 K- e2019年3月13日至2019年3月20日。
# G/ ?/ h' g3 A- G" `& _& r+ \1 M2 o& ~# h0 }
四.·评选时间及方法
( C9 q8 ~/ W" C# w2019年3月21日-2019年3月23日,由三维网技术论坛CAD版块- I4 Q. v6 E8 f$ g8 |' I" {& c
版主为评委,内部评选出各奖项。
2 h0 _; `. I0 {
: }$ o0 g! a: r 五.奖励
& h# ?4 |, t& _1、一等奖:5题全对奖励三维币50;7 t) E) L* x0 B
2、二等奖:答对4题奖励三维币40;
+ Q' S) J. g  B$ d  S. T3 F9 H0 _7 m3、三等奖:答对3题奖励三维币30;
/ x  |# m* L$ ~- R) U  k2 F4、四等奖:答对2题奖励三维币20;
- ?1 G( p' W. P5 m5、五等奖:答对1题奖励三维币10;
( j3 G1 z( Q" g/ n9 h5 O4 a* t6、作图基本符合要求者先各奖励10个三维币;
. p: e9 D, X, I; V# W' [* b; X7、根据竞赛实际情况会对奖励规则进行适当修改。; ?+ @. [7 O; s' D; ~, j& z
9 D3 p& H- m3 ?( y9 q5 v( E, n/ Q
六.其它+ @: {9 o6 G  @' u8 o  k2 m
竞赛结束后在本帖发回复帖进行点评和讨论。
" v( R* z# P9 V7 h. H竞赛已结束,评定成绩见下表:, Z5 @5 x: Y5 B
楼层
用户名
A
B
C
D
E
正确数
标准答案
64.5416
46.5243
43.8872
6494.0320
78.3102

3
大隐于市
64.5416
46.5243
43.8872
6494.0320
78.3102
5
4
欧阳子涵
64.5416
46.5243
43.8872
6494.0320
78.3102
5
5
gerald_lee
104.6256
46.5243
54.2069
6457.2488
78.2917
1
6
超记
104.8265
47.0211
54.2069
6501.0897
78.3102
1
7
qq82802681
64.5416
46.5243
43.8872
6493.8356
78.3102
4
8
yj1975
64.5416
46.5243
43.8872
6492.2367
78.3102
4
9
jiangh1969

46.5243

6492.9540
78.3102
2
10
TKG-09
64.5416
46.5243
43.8872
6494.0320
78.3102
5
11
gongwen0519
64.5416
46.5243
43.8872
6494.0320
78.3102
5
12
搜一搜
64.5416
46.5243
43.8872
6490.1873
78.3102
4
13
chenqi
64.5416
46.5243
43.8872
6492.9542
78.3102
4
14
塔山817
64.5416
46.5243
43.8872
6492.6142
78.3102
4
15
sed001



6492.9542
78.3102
1
16
chenliang381481
64.5000
46.5000
47.9000
6494.0300
78.3000
0
17
wufuwen
64.5416
46.5243
43.8872
6494.0320
78.3102
5
18
wupeiqi
64.5416
46.5243
43.8872
6493.9542
78.3102
4
19
贝尔电气
104.6256
46.5243
54.2069
78.3102
65.2604
1
20
kuangben8
64.5416
46.5243
43.8872
6494.0320
78.3102
5
注:表中文字为红色者,代表答案错误;空白者代表未提供答案或答案不明确
) Z6 j+ K! T( n! h7 T/ O9 X8 _3 Q& Y& |  R

/ I' W; d. d+ Q$ ^
- i4 V5 ]! k# H$ l

竞赛评分.rar

15.83 KB, 下载次数: 1

发表于 2019-3-13 14:04:25 | 显示全部楼层 来自: 中国安徽合肥
本帖最后由 woaishuijia 于 2019-3-21 00:23 编辑 , F; T1 n% m9 A4 B5 F8 M

3 `7 x' i( g$ M4 e( H$ V1、2月份错过了,交3月份作业。

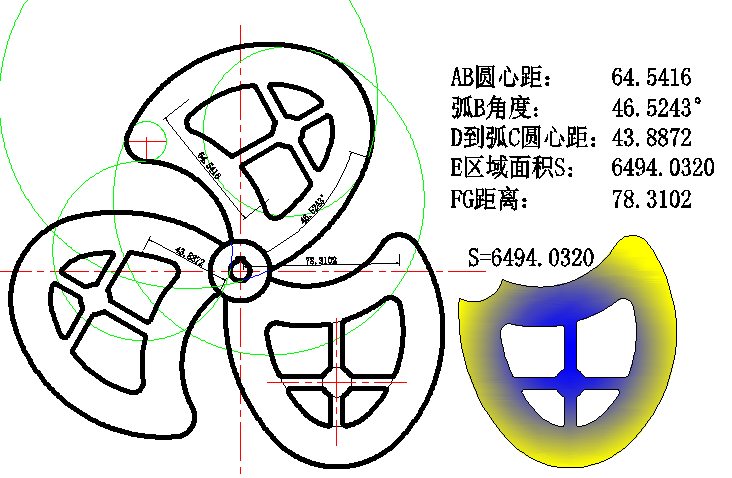

2019年3月习题

2019年3月习题

8 j; n2 N7 Q+ ]+ j& @

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-13 15:13:43 | 显示全部楼层 来自: 中国上海
本帖最后由 woaishuijia 于 2019-3-21 00:23 编辑 / _+ X, X' |- W

6 X* H/ a5 H. O/ n/ m交3月份作业!  V  i. [, ~/ L( [9 |; e" T

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-13 15:51:14 | 显示全部楼层 来自: 中国天津
本帖最后由 woaishuijia 于 2019-3-21 00:24 编辑
1 q1 {8 y3 n' X
" |% x9 O) x9 O" W9 n9 F交本月作业。

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-13 20:10:25 | 显示全部楼层 来自: 中国广东江门
本帖最后由 woaishuijia 于 2019-3-21 00:24 编辑 2 j9 L" _5 m- n' z9 `: j
7 Q( n8 y7 Q; v2 O6 z, D$ R. v# N
交作业- ?' I6 q& k1 Y9 E

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-14 07:42:05 | 显示全部楼层 来自: 中国浙江杭州
本帖最后由 woaishuijia 于 2019-3-21 00:24 编辑 : o) I* F& Q$ ^1 Y; ~+ D  v

# ?/ C; v" M) i+ A. w8 {9 L; ~201903
% Z6 y( q1 |4 J9 {4 |

201903.rar

390.51 KB, 下载次数: 4

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-14 08:46:19 | 显示全部楼层 来自: 中国湖北宜昌
本帖最后由 woaishuijia 于 2019-3-21 00:25 编辑
  ^$ [4 O3 r1 e7 s! {3 k' g) Z& v

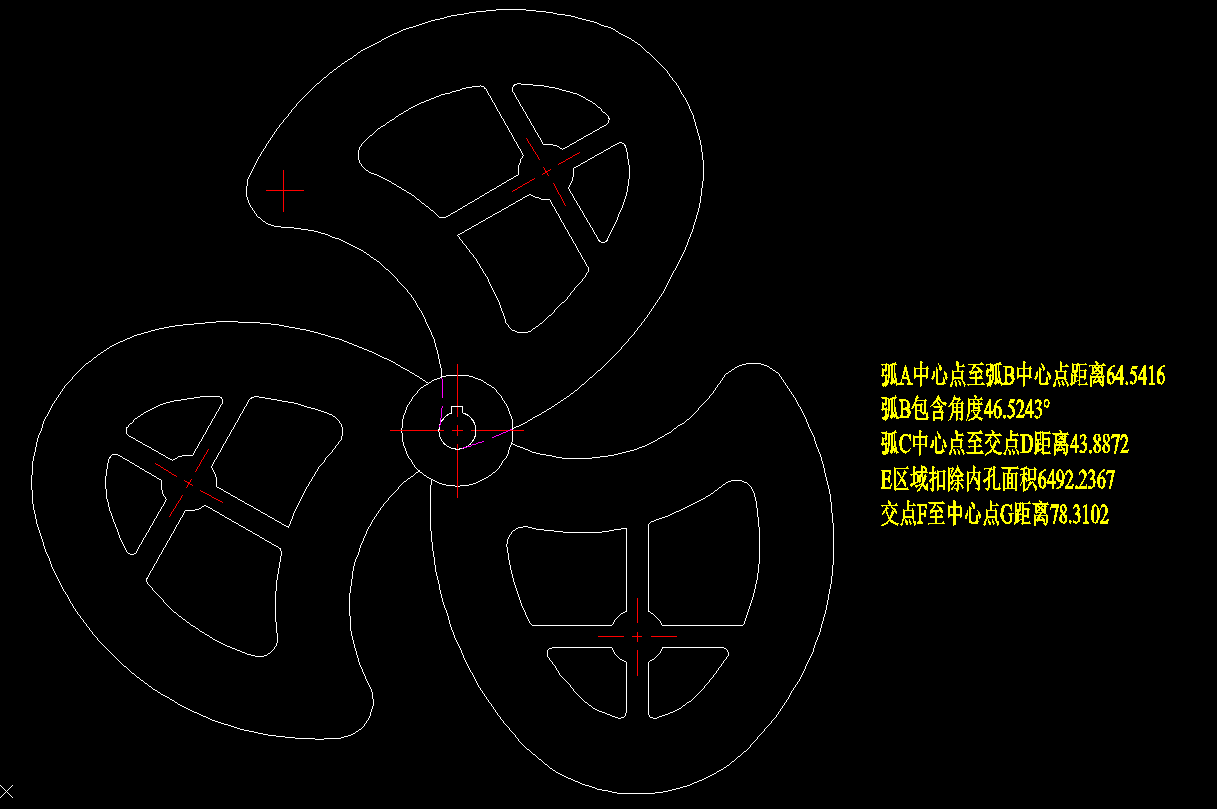

# v- X) J% }& D. p5 z交个作业。
! e2 l- P* @' t6 j

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-14 11:55:09 | 显示全部楼层 来自: 中国广西桂林
本帖最后由 woaishuijia 于 2019-3-21 00:25 编辑
$ e; V+ t! e" v$ V2 i+ g+ s2 n/ x! K1 I2 C4 [. g
完成
  R2 j: w3 S  y& P1 R

练习-基础综合练习82.rar

62.9 KB, 下载次数: 4

评分

参与人数 2三维币 +30 收起 理由
2005llnn + 20 四等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-14 12:41:57 | 显示全部楼层 来自: 中国湖南
本帖最后由 woaishuijia 于 2019-3-21 00:25 编辑 ! |, e7 l" Q/ T4 P
  Q# g1 o. }0 E$ f' d
2019.03 作业。
, D! ]( h* j; A* x( Z# |/ B( a

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-14 13:09:55 | 显示全部楼层 来自: 中国湖南岳阳
本帖最后由 woaishuijia 于 2019-3-21 00:25 编辑
7 d8 h; _9 X, K& a4 b8 b/ K6 B2 R$ `; e% H# d* s. z
三月
$ b: O  Q- ^0 {8 n: _ 201903da.png
- V: V( c* y4 Z! H2 j  ?

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-15 11:21:29 | 显示全部楼层 来自: 中国浙江台州
本帖最后由 woaishuijia 于 2019-3-21 00:25 编辑
' Y+ i1 Q' {4 R
  H2 U* J) @% G4 F2019.3练习
5 x9 f7 k4 Q: O7 E/ d

2019.3

2019.3
' [6 ^' W( z- Q9 ?

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-15 16:27:00 | 显示全部楼层 来自: 中国江苏镇江
本帖最后由 woaishuijia 于 2019-3-21 00:26 编辑 # z" I& d8 v) D9 ~

* V5 \. x' I3 i3 x交2019年3月题

2019年3月题.pdf

89.41 KB, 下载次数: 2

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-15 20:45:23 | 显示全部楼层 来自: 中国山东东营
本帖最后由 woaishuijia 于 2019-3-21 00:26 编辑 / B! \+ D8 {3 ?# Y5 B# o1 V( E7 A

" Q+ a2 A9 J" T) ^: i交作业 作业201903.jpg
4 x4 a: \- H0 q3 {
4 L8 c4 Z$ E+ m6 F) E4 Q. F
( b6 X" i" R& Z% |; r! g. |

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-16 13:46:51 | 显示全部楼层 来自: 中国辽宁大连
本帖最后由 woaishuijia 于 2019-3-21 00:26 编辑
, m& U1 h( q. H% L
  h! T6 H5 b6 d0 e4 z交作业
) r) X% G3 s8 r

试题作业.pdf

50.83 KB, 下载次数: 3

作业.pdf

31.63 KB, 下载次数: 3

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-16 16:21:35 | 显示全部楼层 来自: 中国广东深圳
本帖最后由 woaishuijia 于 2019-3-21 00:27 编辑 ! U/ y* h/ G' V. x0 b6 V
) A$ p; {( a7 [. {6 w0 ]$ K3 ?
交作业

基础综合练习82.zip

77.79 KB, 下载次数: 2

评分

参与人数 1三维币 +10 收起 理由
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-16 21:54:26 | 显示全部楼层 来自: 中国重庆
本帖最后由 woaishuijia 于 2019-3-21 00:27 编辑 1 ?: R3 y. A( L6 Q: A6 j0 ~  X4 y

# p& R- a8 b( _$ Y% O3月作业!
% J% _% b$ ]: [

19-03

19-03

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-18 11:03:19 | 显示全部楼层 来自: 中国江苏苏州
本帖最后由 woaishuijia 于 2019-3-21 00:28 编辑 ( E3 y- y/ u- ?/ |/ [
/ A; q' R% _2 G
参与练习,提交作业。
. V7 p% z, O, `( n! o$ _; K 3月份.png

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-20 16:38:33 | 显示全部楼层 来自: 中国江苏南京
本帖最后由 woaishuijia 于 2019-3-21 00:28 编辑 ! P4 C9 J+ o9 u; I0 D

- k+ ^6 a& o: A; X三月份作业
1 _* C& q1 k) d/ D( I

三月份作业.rar

72.49 KB, 下载次数: 4

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-20 21:00:02 | 显示全部楼层 来自: 中国
本帖最后由 woaishuijia 于 2019-3-21 00:28 编辑
1 n% J# F& O. P5 x7 k" |- P3 e6 X' ?( L
赶上了一个尾巴!3 G4 r  ^5 a5 ~+ I* G

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

发表于 2019-3-22 15:15:27 | 显示全部楼层 来自: 中国江苏苏州
面积错了,中间那8个也要倒圆角R=1.5。
发表回复
