怎么出工程图

zhenghua235 · 发表于 2018-12-8 18:18:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位大神，此三维图怎么出工程图，谢谢

xyz3456a · 发表于 2018-12-9 13:08:54

本帖最后由 xyz3456a 于 2018-12-9 13:21 编辑

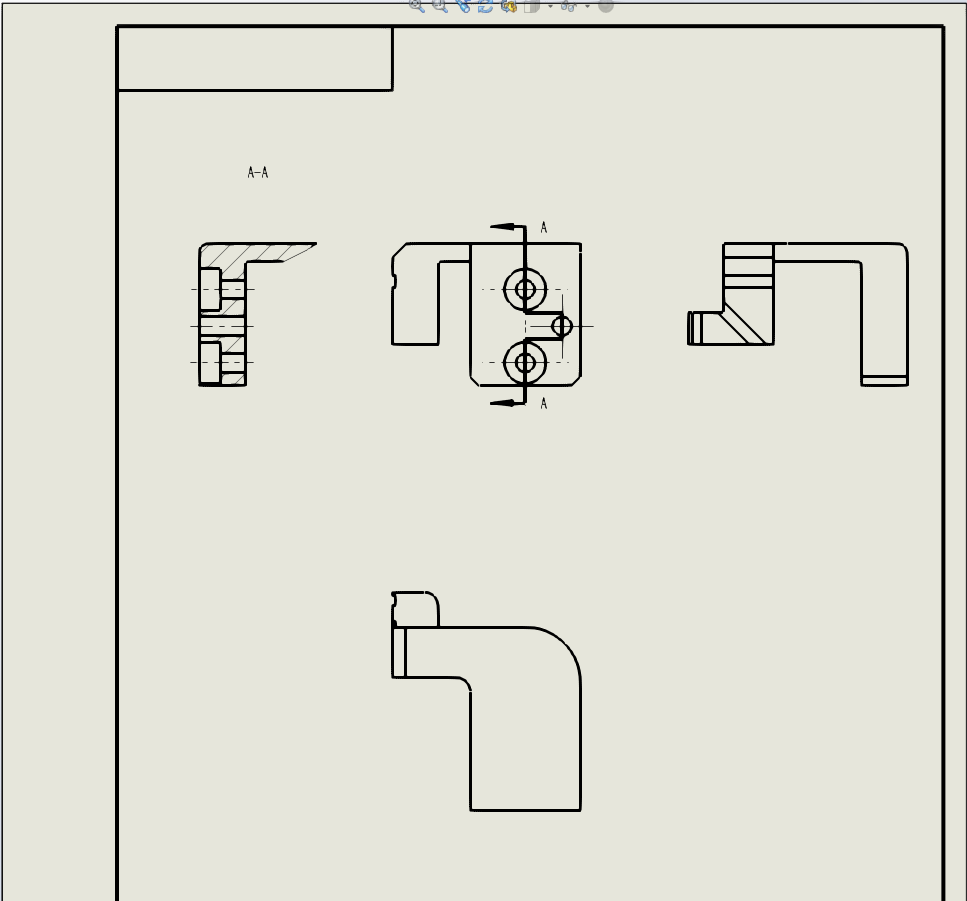

不复杂，三视图加个阶梯剖视图能表示清楚
或者简单点三视图上用局部剖把三个孔表达清楚就不需要阶梯剖了


zhenghua235 · 发表于 2020-3-13 18:18:49

xyz3456a 发表于 2018-12-9 13:08 M( ?/ U! z3 P3 a9 A/ I4 A% P
不复杂，三视图加个阶梯剖视图能表示清楚
' _, o1 S4 Z" K# k- b B或者简单点三视图上用局部剖把三个孔表达清楚就不需要阶梯剖了! r3 D* Q: Z2 w* }4 r( X0 [
...

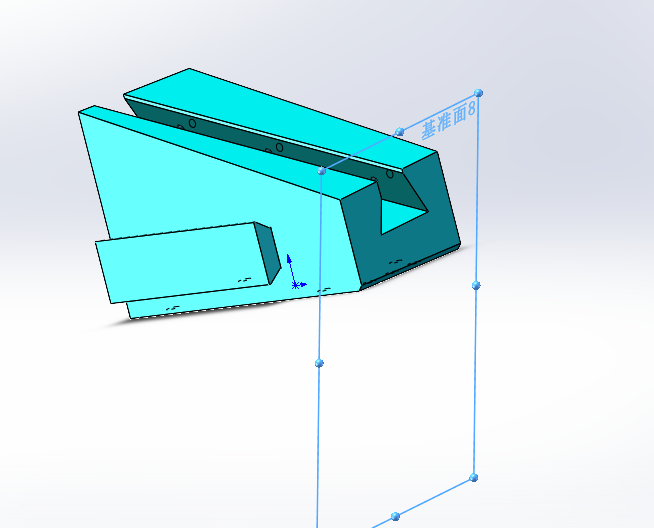

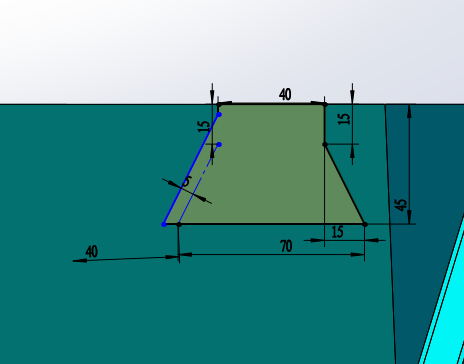

麻烦问一下我这个图片，怎么在工程图标示
