[求助] 工程图标注问题,小白

[复制链接]
发表于 2018-7-12 16:30:07 | 显示全部楼层 |阅读模式
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 bboo22 于 2018-7-12 16:31 编辑 5 _, }0 v/ `% j" k2 @( z

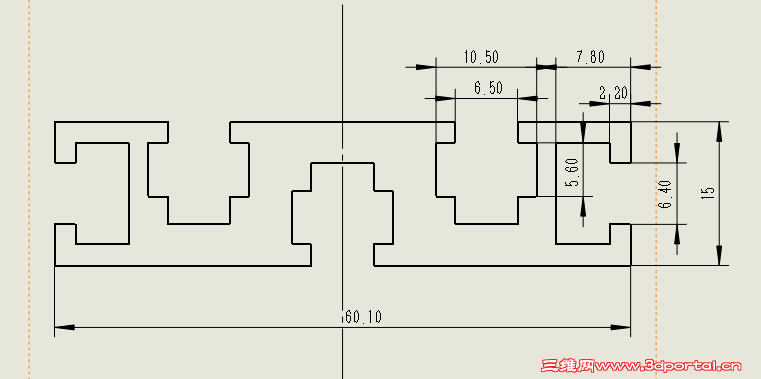

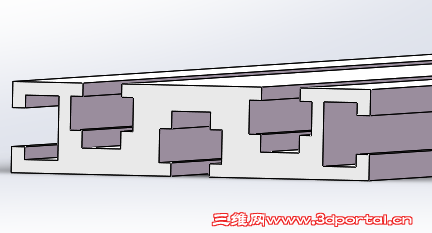

3 `. d, ?8 O5 _: c8 M7 \自学的,自己标注的太乱了,工作中应该怎么标注,现在是大三狗。最好出个图瞧瞧,看视频感觉没啥效果

零件图

零件图

零件3.zip

86.83 KB, 下载次数: 1

发表于 2018-7-12 19:28:35 | 显示全部楼层
看国标?
 楼主| 发表于 2018-7-12 20:39:29 | 显示全部楼层
wxg263 发表于 2018-7-12 19:28
- E  Q7 r0 \( Y4 t7 e看国标?

  L, U5 U) k+ Z$ c! w上那个网站查国标啊
发表于 2018-7-12 21:03:02 | 显示全部楼层
嗯,确实有些乱,看得我头晕
发表于 2018-7-12 23:08:25 | 显示全部楼层
楼主你学什么专业的?基础的机械制图都没学吗?
发表于 2018-7-13 08:48:59 | 显示全部楼层
本帖最后由 zqm 于 2018-7-13 08:53 编辑 # E" w8 S7 Q  n7 ^& \; j
. i3 q2 m. `4 p& H) o( W* g# q
看你标注的尺寸,我没法画出来图。少了定位尺寸。中间这个孔和上面的孔以及右边的孔尺寸都要标好才符合要求。再者孔是对称的要画上中心线。
 楼主| 发表于 2018-7-13 09:01:37 | 显示全部楼层
zqm 发表于 2018-7-13 08:486 s+ r( q+ p* O  j
看你标注的尺寸,我没法画出来图。少了定位尺寸。中间这个孔和上面的孔以及右边的孔尺寸都要标好才符合要求 ...

2 d- z$ [* e& Z) r: [, f3 R就是三个孔就要弄三个中心线吗
 楼主| 发表于 2018-7-13 09:06:03 | 显示全部楼层
NC@jiang@nan 发表于 2018-7-12 23:089 S: s) A1 q! v2 R( Y5 v& Z/ z: x
楼主你学什么专业的?基础的机械制图都没学吗?
# Z( W( F5 C  N0 v+ K9 G
电气自动化的,大一学了半学期的CAD,当时标注没那么复杂。自学下画图

点评

zqm
其实SW有自动插入功能,你可以试一下,直接插入,可能就行了  详情 回复 发表于 2018-7-13 11:23
发表于 2018-7-13 11:23:36 | 显示全部楼层
bboo22 发表于 2018-7-13 09:06
+ ?4 [" E3 L2 {- _  r9 l电气自动化的,大一学了半学期的CAD,当时标注没那么复杂。自学下画图

4 B% |: h' v5 C其实SW有自动插入功能,你可以试一下,直接插入,可能就行了
 楼主| 发表于 2018-7-13 15:34:16 | 显示全部楼层
zqm 发表于 2018-7-13 11:23
& r1 f) T3 |, s. w  U其实SW有自动插入功能,你可以试一下,直接插入,可能就行了
  G3 Z  b' @$ C, k$ d# @
挺好用哦,可是我又遇到新问题了。插入标注不了虚线的尺寸啊,多孔的更乱
