螺丝上的螺纹跟和与它配合的螺丝孔怎么画，画完怎么装配一起

bboo22 · 发表于 2018-7-3 17:04:14

您需要登录才可以下载或查看，没有帐号？注册

x

如题，自己只会圆柱体与圆孔配合，有螺纹怎么弄啊大神们

阿帕奇 · 发表于 2018-7-4 14:11:06

搜索以前的帖子

zhaowenzhu · 发表于 2018-7-4 14:19:09

中心线配合呀，有问题吗？

keilei001 · 发表于 2018-7-5 00:32:03

现在很多人都进化到大神级别了，对这种门口级别的简单问题是没兴趣回答的啦。
我和楼主一样是也是菜鸟级别的，还好这样的模型我会做，我做了一个给楼主看看，仅供楼主参考。

传上2012版的文件，有零件有装配。

螺杆螺母装配.part1.rar (1.91 MB, 下载次数: 46)

bboo22 · 发表于 2018-7-5 10:28:16

keilei001 发表于 2018-7-5 00:324 p$ A# |1 b A5 e) I, }3 k8 s
现在很多人都进化到大神级别了，对这种门口级别的简单问题是没兴趣回答的啦。
5 J0 `1 |4 a3 Y我和楼主一样是也是菜鸟级别 ...

谢谢分享啊

bboo22 · 发表于 2018-7-5 16:36:27

keilei001 发表于 2018-7-5 00:32
* e. K. e; B5 x9 e8 u* Q& ^7 I现在很多人都进化到大神级别了，对这种门口级别的简单问题是没兴趣回答的啦。8 H( I- M) c- m5 {+ t
我和楼主一样是也是菜鸟级别 ...

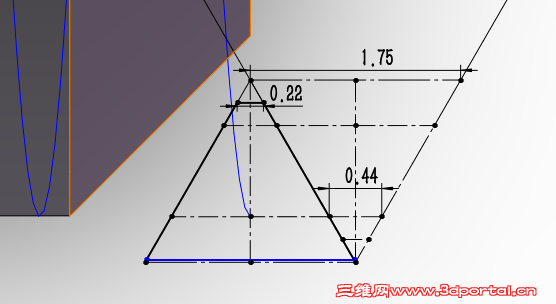

这草图的数值是随便写的吗，有什么要注意的地方，还有那根蓝色线越过最下面的黑色线后会什么会发生错误的，明明不影响这个零件。右边的辅助三角形作用我也不清楚，我感觉直接一个三角形就行了吧

keilei001 · 发表于 2018-7-5 21:30:03

bboo22 发表于 2018-7-5 16:36$ Z3 u% u" X3 h" n4 b4 ?- D. {& A0 G
这草图的数值是随便写的吗，有什么要注意的地方，还有那根蓝色线越过最下面的黑色线后会什么会发生错误的 ...

我画的是M12螺丝，而螺纹是有国家标准的。
如没特别标明，M12螺纹的螺距是1.75，那些数字是参照标准计算的，不是随便乱填的。
右边的三角形是用来辅助定位螺纹大径小径的，我的方法可能是个笨方法。

ywx163 · 发表于 2018-7-8 15:26:51

多谢，下来学习学习

tzydsfy · 发表于 2018-7-12 11:59:20

keilei001 发表于 2018-7-5 00:32+ O$ c6 |& t8 [: V) X- H
现在很多人都进化到大神级别了，对这种门口级别的简单问题是没兴趣回答的啦。9 l. ?3 {- f! A% m2 ~: c, k
我和楼主一样是也是菜鸟级别 ...

一般不需要画得这么详细的，用装饰线就可以！

keilei001 · 发表于 2018-7-12 12:17:10

tzydsfy 发表于 2018-7-12 11:59
' B/ J) N3 M+ s" u9 J一般不需要画得这么详细的，用装饰线就可以！

老大说得对，只是楼主问螺纹怎样画我才献丑的。

阿帕奇 · 发表于 2018-7-12 14:31:03

keilei001 发表于 2018-7-12 12:17* q |5 T A" c' k- ?) L- Y8 i* L5 z
老大说得对，只是楼主问螺纹怎样画我才献丑的。

zqm · 发表于 2018-7-13 08:57:08

keilei001 发表于 2018-7-5 00:32
7 R' o4 |8 L5 P# s现在很多人都进化到大神级别了，对这种门口级别的简单问题是没兴趣回答的啦。5 J% E8 B9 d7 d' F6 t5 e
我和楼主一样是也是菜鸟级别 ...

K大的图看起来就是舒服。
