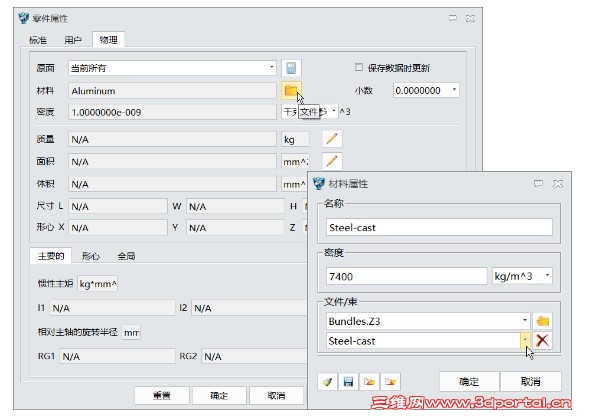

关键词：CAD 中望3D 工程图 三维图 投影 在实际工作中，设计师在使用三维CAD软件画完零件后，通常都要把3D图转化成2D平面工程图。而在中望3D中，三维建模技术与二维绘图可轻易实现转换，可以将零件、装配环境中生成的各类零件、装配件等实体进行投影，从而生成二维工程图。 本节课程我们将学习在中望3D中，如何通过轴承座底座的三维模型生成轴承座底座的工程图。 第一步，打开轴承座.Z3文件，进入零件属性，然后切换到物理页面，并打开材料属性，选择材料Steel-cast后更新物理属性，如图1所示。
; `' m+ m7 @8 Y% [
, d h5 O: Z$ z6 g* G+ Q1 ?; G

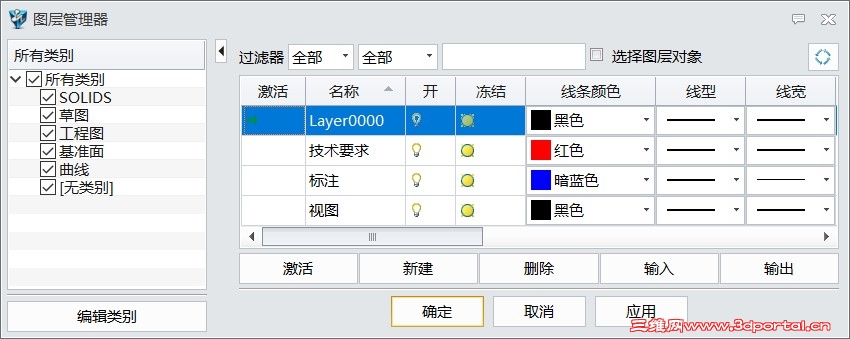

图1 物理属性参数 第二步，进入2D工程图，使用A3国标机械工程图模板，打开图层，创建技术要求、标注和视图图层，并设置颜色和线宽，如图2所示。
! Q6 R, V, x; v! L! ^9 o
/ Q0 L( o; X g

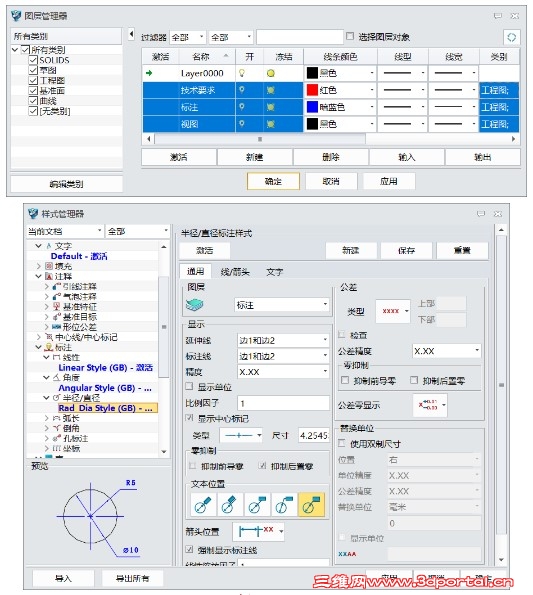

图2 图层参数-1 第三步，拾取技术要求、标注和视图图层，把图层类别指定为工程图，设置文字、线性标注、角度标注、半径标注和直径标注的样式属性，如图3所示。
% O* }0 G5 M" |- B8 o; R

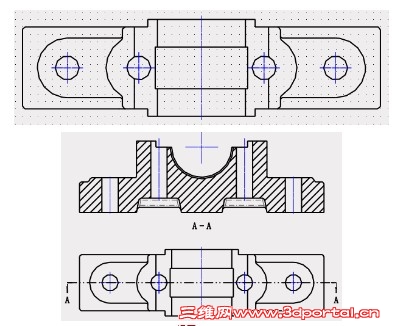

图3 图层参数-2 第四步，将当前图层切换到视图图层，创建标准视图，拾取底座零件，投影顶视图，投影比例为1：1，确定投影位置，生成顶视图投影，如图4所示。
9 T2 P R+ ^; X# K9 Y& X0 }

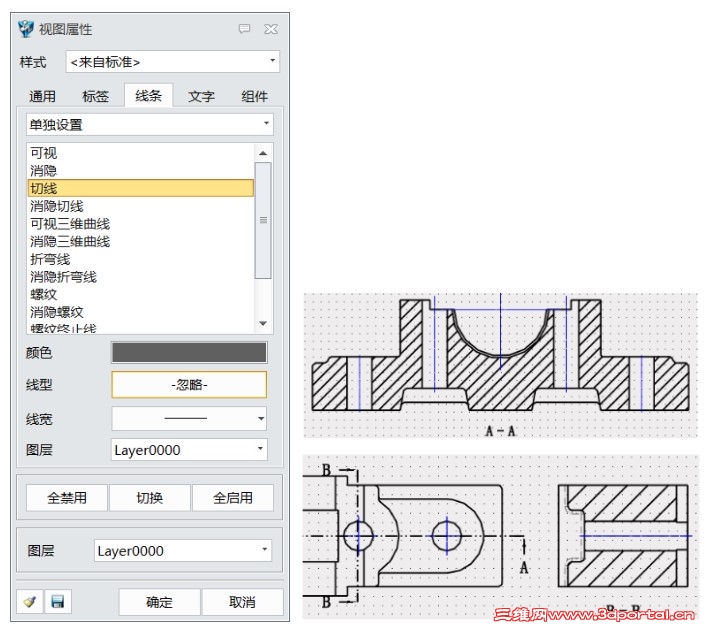

图4 投影生成 第五步，双击视图打开视图属性，关闭显示消隐线，消隐线被隐藏，切换到线条页面，拾取切线，忽略线型，如图5所示。
' t1 R/ e2 B: u# E3 h( h& @6 a+ F/ L
图5 视图属性 ) M. F8 W0 _ U. O" W5 t& M" n
第六步，相切线设置不再显示，使用全剖视图，生成顶视图的A-A全剖视图，如图6所示。 + a$ B8 t9 ?" b8 s7 h4 a3 `
图6 全剖视图生成-1
6 U7 x5 o" O0 }7 P5 [3 Z第七步，拾取A-A全剖视图，进入视图属性，切换到线条页面，拾取切线，忽略线型，相切线设置不再显示，创建B-B全剖视图，如图7所示。 2 x. ?* V# r$ j) u
图7 全剖视图生成-2 第八步，拾取全剖视图，进入视图属性，切换到线条页面，拾取切线，忽略线型；相切线不再显示，如图8所示。
4 V$ p/ S7 ^8 N" c- w7 F
图8 视图属性 第九步，进入B-B全剖视图的视图属性，切换到标签页，标签设置在视图上方如图2所示。
! ^9 R U4 i8 `( Z0 a3 `4 ?9 I- t

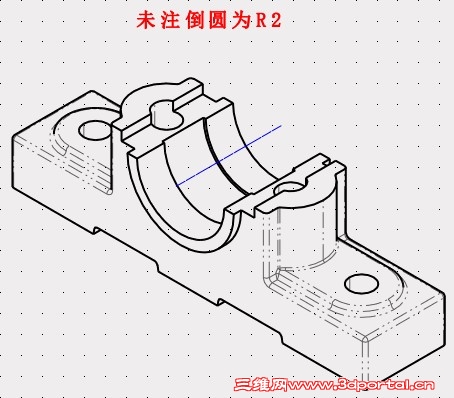

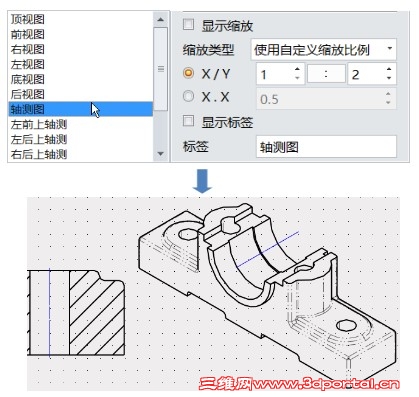

第十步，创建标准视图，选择等轴测视图，调整缩放比例为1：2，创建等轴测视图，如图10所示。 图10 等轴测视图 第十一步，缺省重量的小数位数过多，编辑标题栏，对属性进行编辑，保留小数位数1位，退出标题栏即可使数据发生变化，如图11所示。
2 V' C/ t: e! C% f3 U

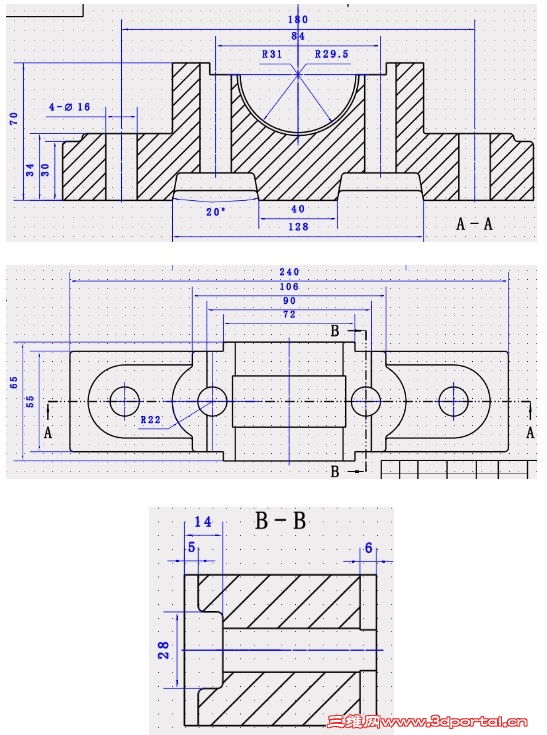

图11 数据属性 第十二步，分别对下列视图进行标注，如图12所示。
" Z/ l# l3 m8 g! C
图12 添加标注 第十三步，对视图添加文字，如图13所示。 4 c+ d& Z" b( m. {
图13 添加文字 至此，使用中望3D零件三维图生成零件工程图课程也就完成了，相信本次课程对大家实际操作有一定的帮助，从而提升CAD设计效率。
