摆线针轮

SW2016 · 发表于 2018-4-25 23:14:25

您需要登录才可以下载或查看，没有帐号？注册

x

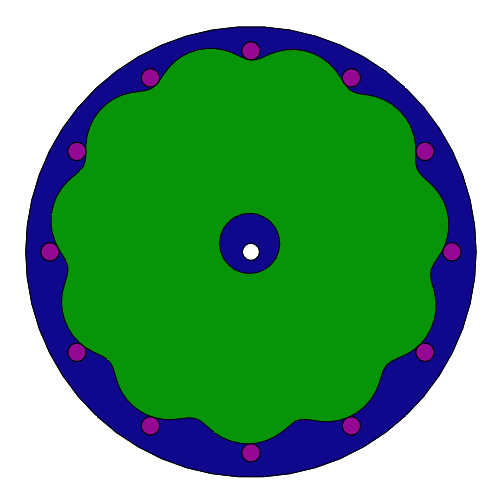

经过一个晚上的努力，终于画了个摆线针轮。
步骤：

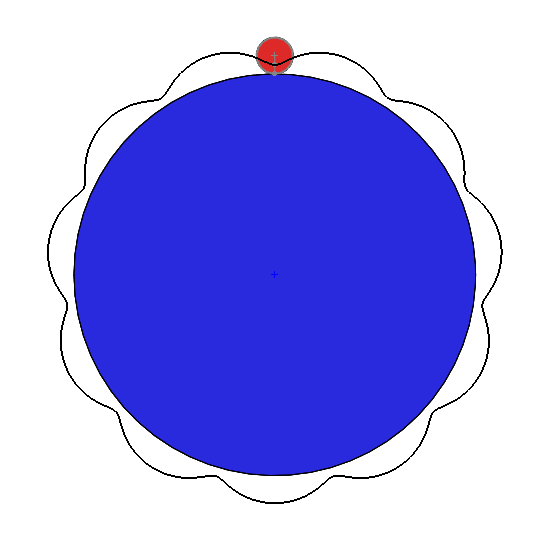

1、在装配体中用MOTION画出短幅外摆线，把得到的曲线另存为曲线文件。

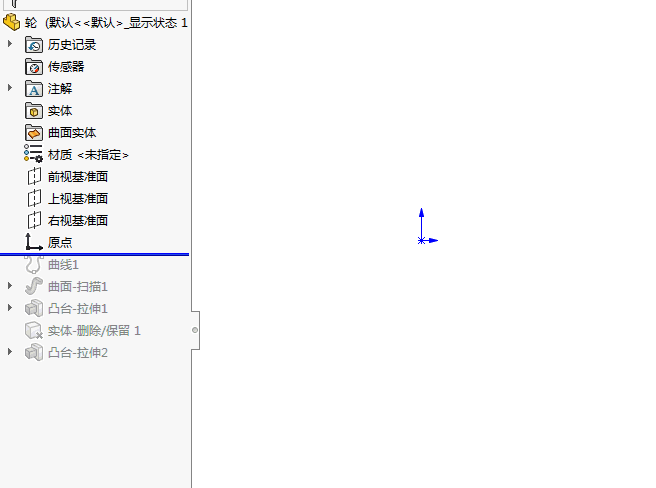

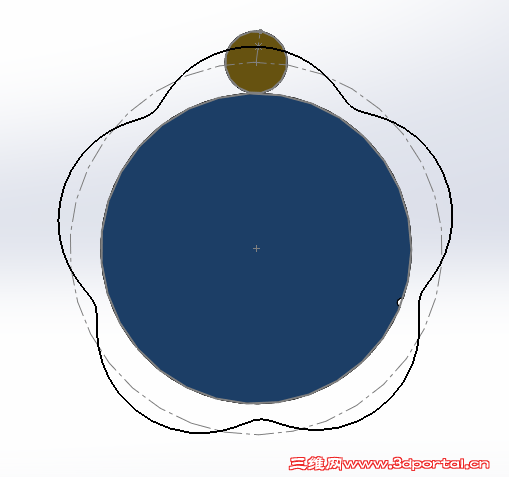

2、在新零件中插入通过XYZ点的曲线，扫描曲面得到短幅外摆线的等距曲线（不知为什么不能等距曲线，只好用扫描代替），
用等距曲线做轮廓画摆线轮，用同样方法在另一个新零件中画针齿。

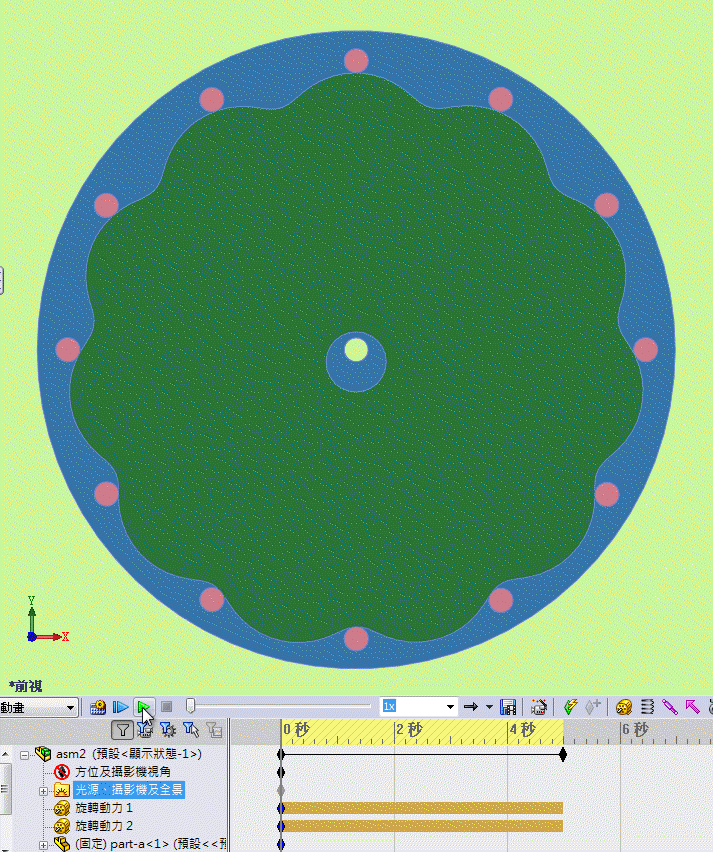

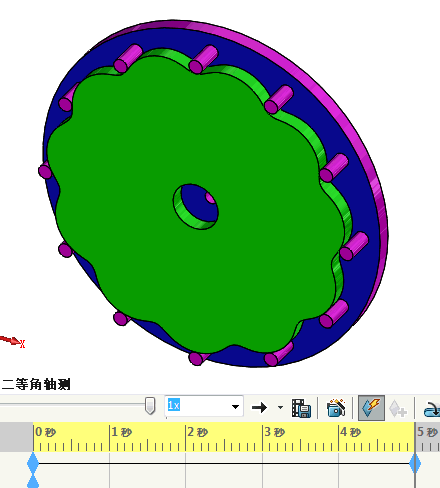

3、在装配体中用MOTION模拟。

SW2016 · 发表于 2018-4-25 23:40:20

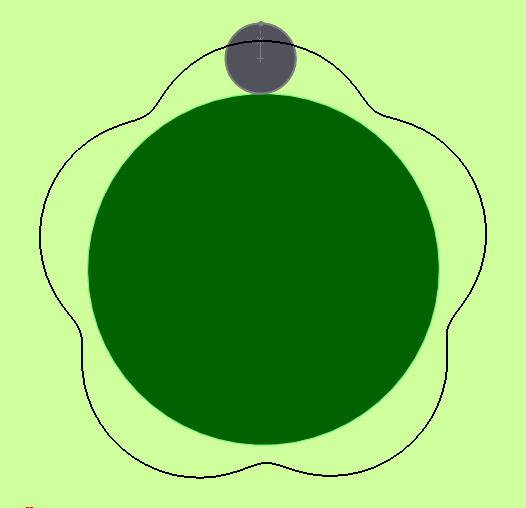

另一个方向

yyejj · 发表于 2018-4-30 15:23:47

请问楼主，你第一个动图里，滚动的小圆上一点轨迹是在motion做的，具体怎么操作

ryouss · 发表于 2018-4-30 19:13:12

謝謝分享!蠻有創意的.

ryouss · 发表于 2018-4-30 21:59:58

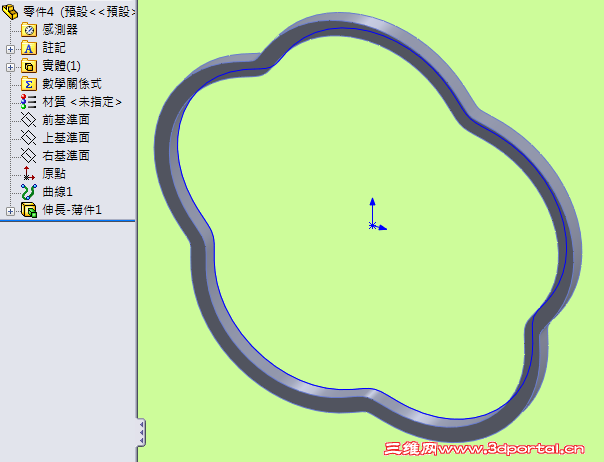

試作一下,

第二項直接取得之曲線應該能做图吧!

SW2016 · 发表于 2018-4-30 22:24:07

ryouss 发表于 2018-4-30 19:13
* ~) J6 ` I6 r$ m# P& R( c謝謝分享!蠻有創意的.

多谢鼓励！

SW2016 · 发表于 2018-4-30 22:25:29

yyejj 发表于 2018-4-30 15:23
7 Z% Z3 A" W& @3 C5 R- w请问楼主，你第一个动图里，滚动的小圆上一点轨迹是在motion做的，具体怎么操作

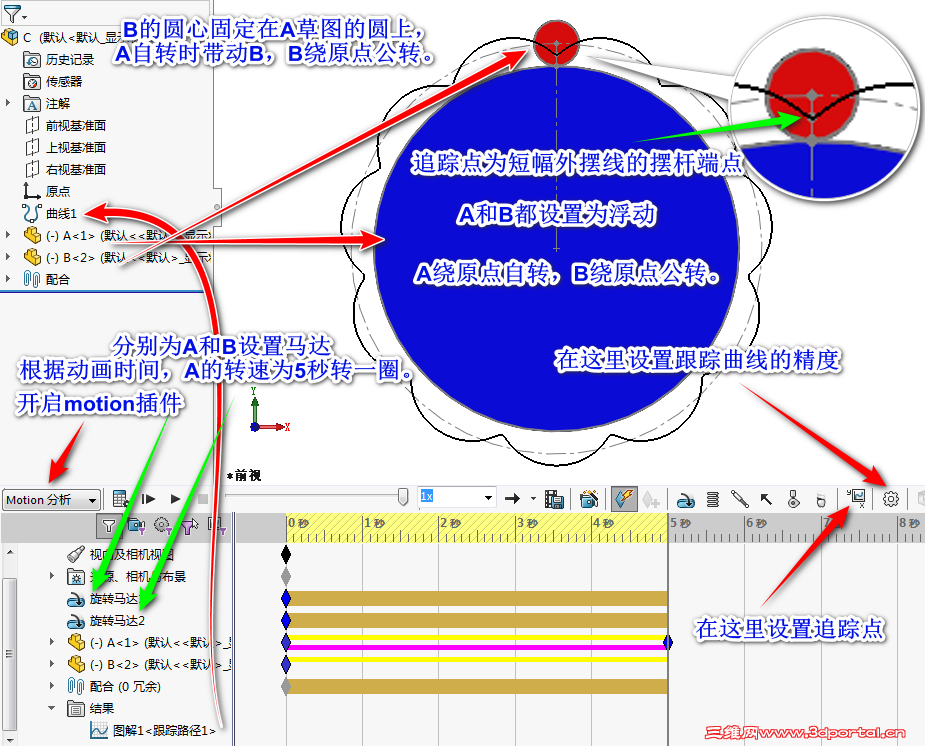

一两句说不清楚，大概过程如下图，自己摸索一下很容易会弄清楚的。

SW2016 · 发表于 2018-4-30 22:27:57

本帖最后由 SW2016 于 2018-4-30 22:29 编辑

ryouss 发表于 2018-4-30 21:59
, K% V; z5 L' ~: }; z/ v9 c: E試作一下,' [: C# r3 S' Y% F6 U
/ k+ n# p* _0 I: S' u) G) o+ H. I
第二項直接取得之曲線應該能做图吧!

摆线轮只要里面不要外面，我试过不能等距曲线，请梁大试下可不可以等距曲线。

yyejj · 发表于 2018-5-1 19:02:46

SW2016 发表于 2018-4-30 22:253 v/ d9 I" w, t4 L9 \# y6 D
一两句说不清楚，大概过程如下图，自己摸索一下很容易会弄清楚的。

感谢你的仔细回答

ryouss · 发表于 2018-5-6 15:51:55

本帖最后由 ryouss 于 2018-5-7 11:25 编辑

SW2016 发表于 2018-4-30 22:27
9 p: W/ H3 e4 h2 Q3 s& @ }摆线轮只要里面不要外面，我试过不能等距曲线，请梁大试下可不可以等距曲线。

抽空試作一下

SW2016 · 发表于 2018-5-6 23:09:01

ryouss 发表于 2018-5-6 15:518 [7 c: `0 Z( p: g& H! s
抽空試作一下

非常棒！

hidingman · 发表于 2018-5-8 20:50:59

SW2016 发表于 2018-4-30 22:25
( c$ N3 J2 ?$ |/ ]# N$ r2 e一两句说不清楚，大概过程如下图，自己摸索一下很容易会弄清楚的。

感謝教學但還是摸索好一陣子在其它設定部分

ryouss · 发表于 2018-5-9 08:29:39

作個內擺線參考

SW2016 · 发表于 2018-5-13 21:35:44

ryouss 发表于 2018-5-9 08:29
7 u( z2 |! m7 _3 I. _作個內擺線參考

非常棒！但内的不利于动力输出。

SW2016 · 发表于 2018-5-13 21:36:50

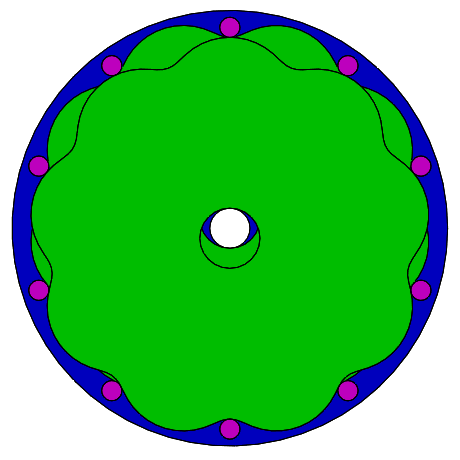

对称双摆线轮

SW2016 · 发表于 2018-5-15 17:23:12

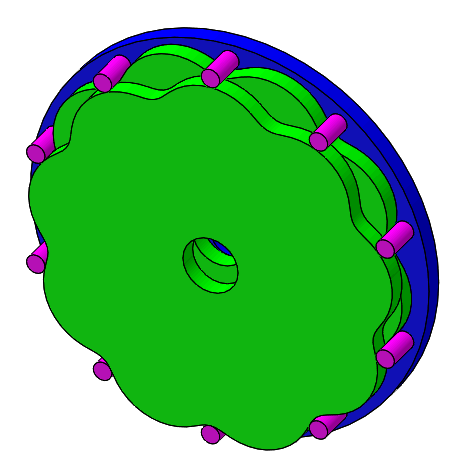

一步步画摆线针轮

抒怀新 · 发表于 2019-2-15 14:20:05

俺想请教下楼主，摆线针轮减速机，为什么偏心套转一圈，摆线轮于相反方向转过一个齿差呢？？？
这个问题想了好久一直没整明白

yang1234 · 发表于 2019-2-27 16:57:12

真是了不起

lxz_nf89z · 发表于 2019-4-11 16:39:09

”牛”就一个字！
