[分享] 正20面球框架

[复制链接]
keilei001
发表于 2018-2-23 21:29:35 | 显示全部楼层 |阅读模式 来自： 中国广东肇庆
特征建模
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
画着玩的，大家看看就好。
# b4 e9 A/ `1 |% @! E
0 b: b) \$ l* t- a3 d2 c% X q1.gif
- A0 |: o$ t, S1 m' k* p

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

回复

举报

keilei001
 楼主| 发表于 2018-2-23 21:31:36 | 显示全部楼层 来自： 中国广东肇庆

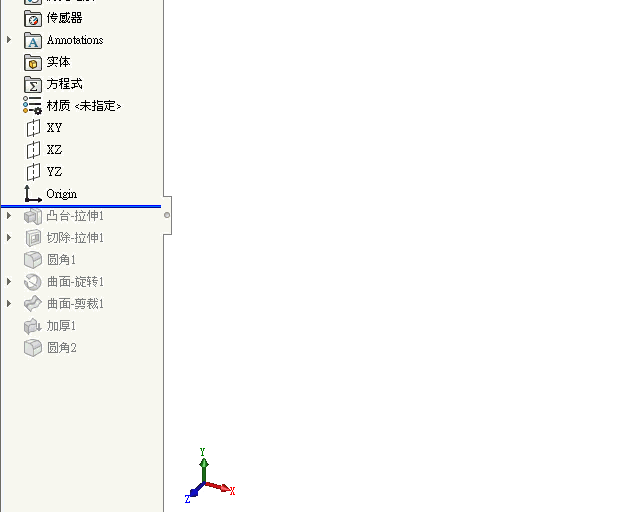

再来一个
7 s) j- i1 p- K$ U! ~( O+ ]$ ?, s, n' ^. [( K
回复 支持 反对

举报

Francis
发表于 2018-2-24 01:19:17 | 显示全部楼层 来自： 中国香港
向K大學習" `# k4 n% Q9 j$ Y

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

回复 支持 反对

举报

22553711
发表于 2018-2-24 09:21:27 | 显示全部楼层 来自： 中国浙江杭州

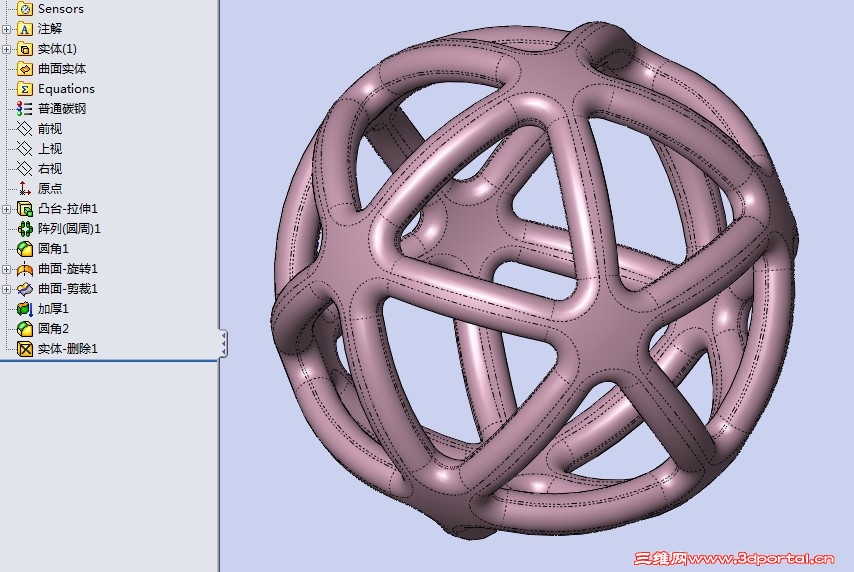

向闷大学习~
  S: R0 Q: V; s' I 2018-02-24_092051.jpg
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-2-24 16:08:38 | 显示全部楼层 来自： 中国广东肇庆
闷大和阿木好思路，我也学着用裁剪按部就班搞个长特征的。
1 u& n+ ~' L! R$ g7 r3 n3 ]8 m) A4 |# a
回复 支持 反对

举报

snake_chen
发表于 2018-2-24 17:13:47 | 显示全部楼层 来自： 中国上海
好东西啊，求源文件

点评

keilei001
这应该没困难吧？ 这是很简单的模型，建模过程的动画也足够详细， 正12面体和正20面体的各种画法各大论坛也已经讨论得滥大街了。  详情 回复 发表于 2018-2-24 17:40
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-2-24 17:40:04 | 显示全部楼层 来自： 中国广东肇庆
snake_chen 发表于 2018-2-24 17:13
' [$ |; s/ s3 N; p' E好东西啊，求源文件

7 P! `' K/ I0 ]: B* ~这应该没困难吧？( ]9 R3 M+ m6 o! [/ K8 J7 r4 F
这是很简单的模型，建模过程的动画也足够详细，- U" j$ ]' \. g. F2 O& Z' B
正12面体和正20面体的各种画法各大论坛也已经讨论得滥大街了。
回复 支持 反对

举报

22553711
发表于 2018-2-25 08:40:50 | 显示全部楼层 来自： 中国浙江杭州
再做一下，方法烂大街了:lol:

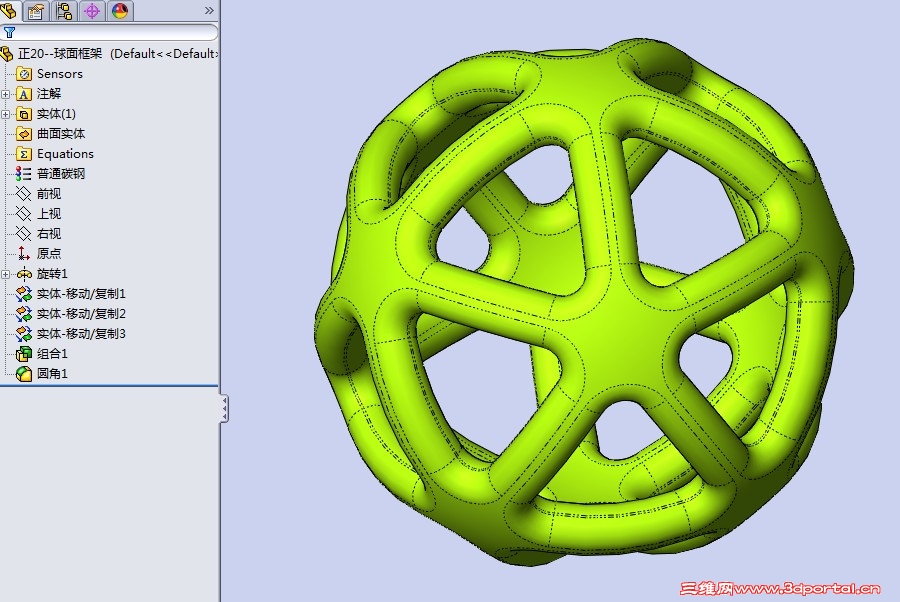

9 C, Z% x: H4 m6 f/ N 2018-02-25_083842.jpg

点评

keilei001
学习阿木的好方法 [attachimg]2327497[/attachimg]  详情 回复 发表于 2018-2-25 12:47
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-2-25 12:47:40 | 显示全部楼层 来自： 中国广东肇庆
22553711 发表于 2018-2-25 08:40
$ `0 S5 J/ g  a7 ]再做一下，方法烂大街了
7 I% ~' q$ d% t6 b$ c- Q. g+ w( K

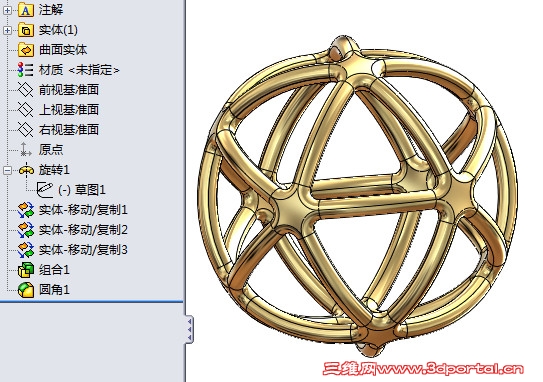

学习阿木的好方法
: O0 _$ V' n0 t$ b' y6 O6 t: g$ e( H7 w" u$ P
; h' C  \8 q. Q3 U8 G2 S2 ?
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-2-25 12:50:25 | 显示全部楼层 来自： 中国广东肇庆
再来一个5 U) ~! V4 T2 r+ }$ C. d

6 J# z9 p- O) ^& I: \: e 21.gif
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-2-25 17:27:08 | 显示全部楼层 来自： 中国广东肇庆

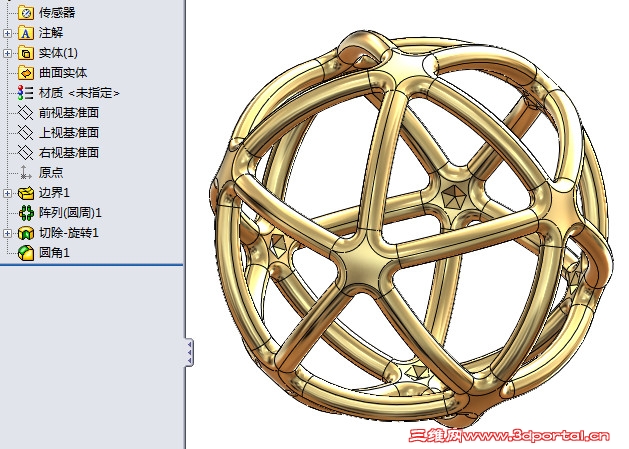

特征还可以少些吗？5 ~0 v3 }. K  F' K3 ?# @

3 `, c, G1 r5 [& T 2018-02-25_172517.jpg
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-2-25 23:45:56 | 显示全部楼层 来自： 中国广东肇庆

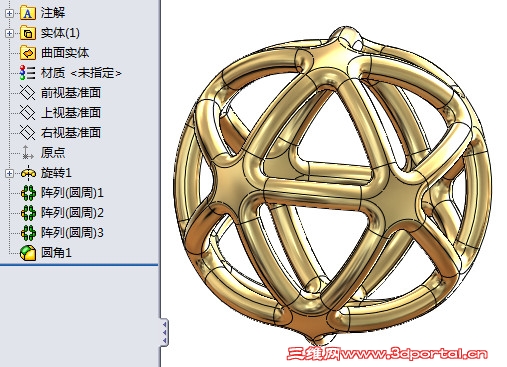

来个5特征6 `% z( `8 N* X1 X7 L1 v- S/ g
理论上最少是3个特征，有时间再搞。
, v6 x( L% ?9 w5 L6 P) o  L1 y& M0 e6 e% M

点评

Francis
期待K大的三個特徵。 悶人暫時最少只能做到四個特徵[attachimg]2327541[/attachimg] 絕對是參數化的 [attachimg]2327540[/attachimg] 非過河拆橋的 [attachimg]2327539[/attachimg] 改一下參數後，悶  详情 回复 发表于 2018-2-26 00:01
回复 支持 反对

举报

Francis
发表于 2018-2-26 00:01:29 | 显示全部楼层 来自： 中国香港
keilei001 发表于 2018-2-25 23:45- d9 _, E! s; c' `3 ~/ [9 t6 @
来个5特征
0 A, x# D! V" [; g  H6 o  {理论上最少是3个特征，有时间再搞。
: ~1 t1 E, }, K" w. ^2 @
期待K大的三個特徵。  ^' D' E; ^3 x3 H5 U. S
& ?' Q8 J' h9 K! m% n: {0 c

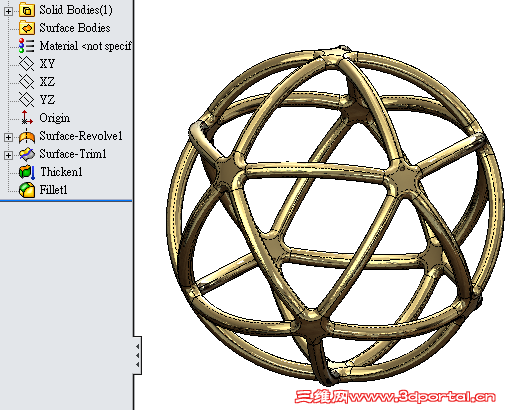

悶人暫時最少只能做到四個特徵  C1 O3 g5 R( Z# Z. B# X
2 D' N1 w9 \4 j& S2 p) e: B1 x& I8 n8 y/ G1 w

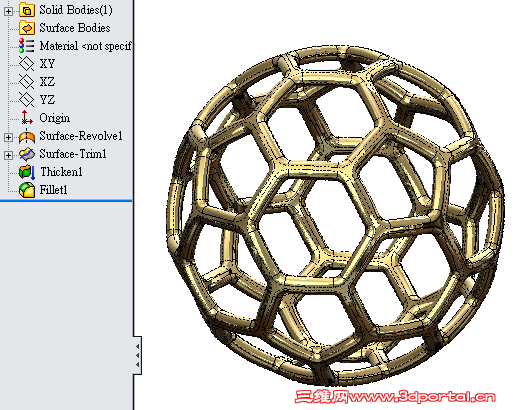

絕對是參數化的& s+ q3 L5 X7 A+ y
SNAG-0001.png 0 B0 @. V4 s! F7 i
2 K( z4 [' a7 v! q! N

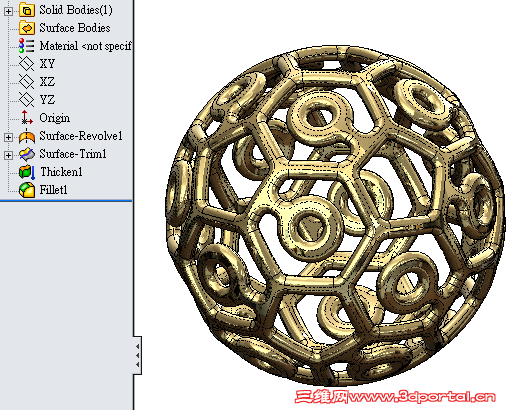

非過河拆橋的2 R! r& Y, \5 P
SNAG-0003.png : e6 i% p  D- p! F

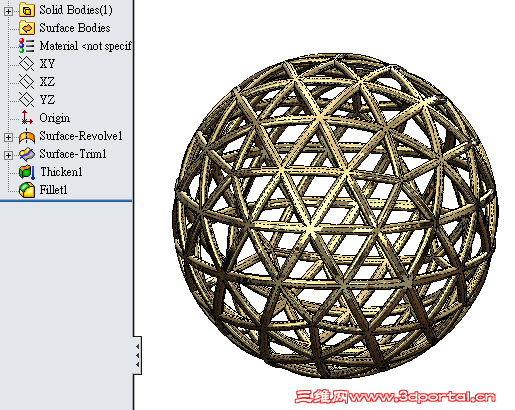

& Z1 U" e3 n. ?8 S- H& |改一下參數後，悶人也不知道是有多少個面了。6 S2 R8 C/ B! ]6 H1 b
6 p2 x8 @$ ]! B  t

点评

keilei001
闷大这个参数化的模型太神奇了，我非常感兴趣。 对如何裁剪这个球面，我想了很多办法，但都不得其法。 用手工在3D草图中把每个圆弧画出来，是可以参数化的，但工作量太大，肯定不是闷大推崇的方法。 想来想去现在  详情 回复 发表于 2018-3-6 20:10
keilei001
搞了好久，终于把3特征搞出来。 [attachimg]2327585[/attachimg]  详情 回复 发表于 2018-2-27 17:51
keilei001
我对SW的理解还很肤浅，据我所知，裁剪用的草图可以是2D也可以是3D。 2D草图容易画，但如果不搭桥的话，很难得到正确的投影。 3D草图形状准确，但令人烦恼的是，3D草图图元一多电脑就运行缓慢，有时会莫名其妙地亮  详情 回复 发表于 2018-2-26 02:20
keilei001
这么复杂的也能画出来，而且竟然还能参数化…… 闷大这个裁剪大法令我大开眼界，我的眼珠都快要掉出来了。  详情 回复 发表于 2018-2-26 01:38
回复 支持 反对

举报

Francis
发表于 2018-2-26 01:16:57 | 显示全部楼层 来自： 中国香港

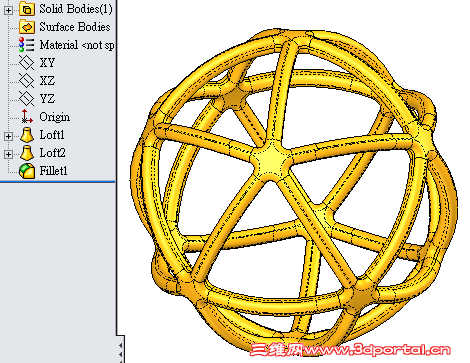

做出了三個特徵，但只不過是過河拆橋的。
: ^! {5 j, z: |0 y0 H SNAG-0006.png

点评

keilei001
3个特征一下子就做出来了，闷大确实了不起！ 是否过河拆桥我觉得不重要的，有了思路，拆与不拆只是考验耐心而已。 3个特征应该还有其他做法，我认为有拼接和打洞这两个途径。 唉，春节算是已经过完了，这两天又要  详情 回复 发表于 2018-2-26 01:49
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-2-26 01:38:04 | 显示全部楼层 来自： 中国广东肇庆
Francis 发表于 2018-2-26 00:013 l0 k( E# }+ K# j3 {
期待K大的三個特徵。) {! }/ m  U/ V; n8 T3 Z5 p% N

( J" F+ y4 f5 O3 p! B+ e悶人暫時最少只能做到四個特徵
& i9 B1 a5 M9 d
这么复杂的也能画出来，而且竟然还能参数化……
6 g7 l1 O6 ^( Z) q! J闷大这个裁剪大法令我大开眼界，我的眼珠都快要掉出来了。
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-2-26 01:49:54 | 显示全部楼层 来自： 中国广东肇庆
Francis 发表于 2018-2-26 01:16
. v- Y' X1 d& {6 [! ?) u做出了三個特徵，但只不過是過河拆橋的。

4 Q- X% u' }+ j2 z. W: {3个特征一下子就做出来了，闷大确实了不起！
$ I8 t+ S' r* T$ h5 L6 o是否过河拆桥我觉得不重要的，有了思路，拆与不拆只是考验耐心而已。& Q' X& J% {9 {0 v7 q
3个特征应该还有其他做法，我认为有拼接和打洞这两个途径。0 k- L* g  h& L% R4 o) s) o0 t
唉，春节算是已经过完了，这两天又要去挖矿了，有时间时再想想。
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-2-26 02:20:13 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2018-2-26 02:30 编辑 , i% c& a" s6 A
Francis 发表于 2018-2-26 00:01
1 P( V- ?6 C' g6 G4 p# z期待K大的三個特徵。1 i& `; m2 C. \0 E5 e3 E. o6 z: C. k5 c

& B5 X& V, a1 k! P' ^* C悶人暫時最少只能做到四個特徵
- {6 _4 \$ j1 F/ A8 r
我对SW的理解还很肤浅，据我所知，裁剪用的草图可以是2D也可以是3D。) h! Y0 s) ~7 S" W
2D草图容易画，但如果不搭桥的话，很难得到正确的投影。
6 s  M. O" \: W, x, a+ G% v3D草图形状准确，但令人烦恼的是，3D草图图元一多电脑就运行缓慢，有时会莫名其妙地亮黄亮红，却又很难找到问题所在。
. i7 |% M8 ?) \% B4 W0 j想请闷大指导一下，画3D草图有什么需要注意的地方，谢谢。
. S* v, ?3 r+ d1 J4 E  H对于复杂的3D草图，我平时的做法是：
2 G* O9 Q9 ~1 G( f, z" ?, W* P1、关闭自动几何关系，在草图捕捉中只勾选必要的选项。! K5 v4 h! K7 Y
2、尽量避免在一个3D草图中画大量图元，根据需要把一个复杂的3D草图分解为若干个。7 S& T4 E2 P, v, [

; [4 Q- c8 ~% o/ Z  r' T  ^- t
: ~3 y! d2 U1 e  k( {% ?
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-2-27 17:51:16 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2018-2-27 17:54 编辑
( v% r2 A) r( R# C% G; {. Z, ?
Francis 发表于 2018-2-26 00:01( K$ `7 G$ l# K$ A( i, c. J
期待K大的三個特徵。
9 g$ K7 i7 ^( c# a  |; N) b0 q2 t% h" G& H4 P$ E
悶人暫時最少只能做到四個特徵
  c, Y$ [7 X9 J, Y
搞了好久，终于把3特征搞出来。
( D' g2 g" Y7 y, `$ e  X) n+ p9 _: ?+ Q5 d! B- a  X5 X! r
006.gif 3 O+ {* A: p7 o8 S+ v7 d, E8 ~

8 w" s1 O; d' X% L 2018-02-27_175338.jpg 2 D5 @' |8 j5 j. l
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-6 20:10:13 | 显示全部楼层 来自： 中国广东肇庆
Francis 发表于 2018-2-26 00:01
$ |7 Z  S2 c* n8 B4 n+ y期待K大的三個特徵。& B  e, I3 T. B0 D

, Q% T3 r; i* w( l' f% F悶人暫時最少只能做到四個特徵
7 ~. o5 b7 y3 N- _6 R
闷大这个参数化的模型太神奇了，我非常感兴趣。8 t+ J9 ], R8 Y9 A  L* L
对如何裁剪这个球面，我想了很多办法，但都不得其法。; ^/ r1 ]0 Z" K  G% z+ M: J! J
用手工在3D草图中把每个圆弧画出来，是可以参数化的，但工作量太大，肯定不是闷大推崇的方法。
7 [6 _: X+ d+ U" q想来想去现在是黔驴技穷，恳请闷大传个文件让我学习学习！
% U9 W: K1 C7 ~  _' l+ y4 {2 a0 R# P
回复 支持 反对

举报

大鹿
发表于 2018-3-7 10:20:00 | 显示全部楼层 来自： 中国香港
本帖最后由 大鹿 于 2018-3-7 10:24 编辑 + X& V5 F% C$ b. L
) `; i  L$ \6 b' w( W7 v

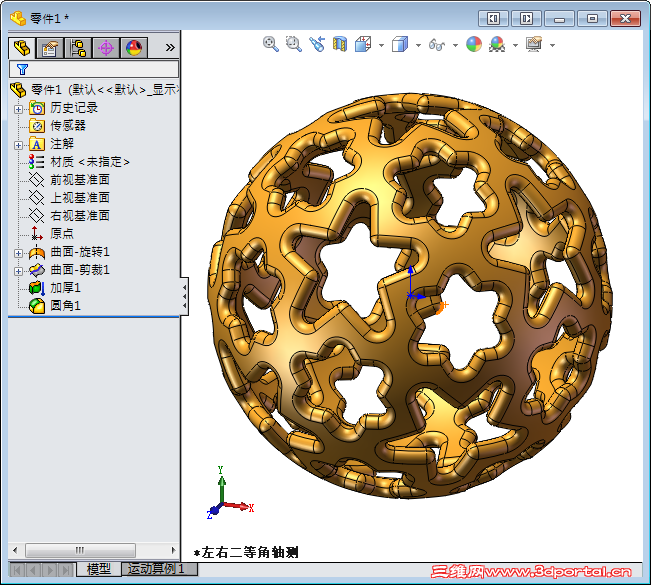

俺也做了一下. K; |1 s" k. B4 |5 M) z& u/ D

零件1.rar

56.27 KB, 下载次数: 44

点评

keilei001
练习学会了，再次感谢大鹿哥和闷大的指导。 [attachimg]2327967[/attachimg]  详情 回复 发表于 2018-3-7 20:35
keilei001
多谢大鹿哥分享，下载学习，感受一下外星人的思维。  详情 回复 发表于 2018-3-7 11:41
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-7 11:41:22 | 显示全部楼层 来自： 中国广东肇庆
大鹿 发表于 2018-3-7 10:20
) k! F) u7 O/ o* D俺也做了一下

& i/ o% p, D. u: v多谢大鹿哥分享，下载学习，感受一下外星人的思维。

点评

大鹿
基本功居然被视之为外星人的思维， K老弟啊！何谓新鲜事？主观感觉而已；基本功则不同，绝对是客观事实。  详情 回复 发表于 2018-3-7 12:28
回复 支持 反对

举报

大鹿
发表于 2018-3-7 12:28:30 | 显示全部楼层 来自： 中国香港
keilei001 发表于 2018-3-7 11:41& w3 ^9 d/ Y) v5 Q  w# L6 O
多谢大鹿哥分享，下载学习，感受一下外星人的思维。

, w9 x! n) d8 C基本功居然被视之为外星人的思维！？！？
3 C, B1 w4 X) L' b1 Q* LK老弟啊！何谓新鲜事？主观感觉而已；基本功则不同，绝对是客观事实。

点评

keilei001
诚心接受大鹿哥的批评 我的基本功显然是不够扎实的，有些功能知道，有些还不知道，即使是已经知道的，却也未必能巧妙灵活地加以运用，这就是受思维所限。 以机械设计为例，对齿轮、轴承等基本零件和各种  详情 回复 发表于 2018-3-7 15:05
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-7 15:05:31 | 显示全部楼层 来自： 中国广东肇庆
大鹿 发表于 2018-3-7 12:28
  W+ n. q* F$ j8 w/ J基本功居然被视之为外星人的思维！？！？
9 U) g! M1 J. F: b; NK老弟啊！何谓新鲜事？主观感觉而已；基本功则不同，绝对是客 ...
$ G( ~8 Z1 ^' c7 }: V3 z
诚心接受大鹿哥的批评5 j# Z" J, Z( L2 ?+ R/ Q' }
我的基本功显然是不够扎实的，有些功能知道，有些还不知道，即使是已经知道的，却也未必能巧妙灵活地加以运用，这就是受思维所限。
: w* ~" Z9 d+ o, N以机械设计为例，对齿轮、轴承等基本零件和各种材料的了解，加上各种理论知识和计算能力，这些我认为是基本功。8 [) x, d& b) T7 ]$ ^9 @$ R
但如何运用这些基本功来设计机器，不同的人设计可能会有截然不同的结果，我认为这是思维。
! n- k% {, U8 {. X. r写得一手好字未必能写得出好文章，基本功尚可将勤补拙，思维受IQ和智慧所限，有时是没办法的。
1 E9 N+ Y& I0 l# W% T. W$ u1 b" {& i大鹿哥的基本功炉火纯青，思维也是远超常人，绝对是我学习的好榜样，望大鹿哥以后继续多多指导。
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-7 20:35:03 | 显示全部楼层 来自： 中国广东肇庆
大鹿 发表于 2018-3-7 10:20
) e4 A: U/ y4 y7 J7 h3 M4 Y3 }俺也做了一下

9 G0 [. }* f+ O) j  _练习学会了，再次感谢大鹿哥和闷大的指导。- M8 ?1 `1 k" m( [8 T
" ~* l8 Q4 B3 b* `0 i1 q1 R  O
thank you.gif 4 o. o9 M0 E  d  K
# S+ S9 Q0 I, ^( U1 K# l3 J
* N9 E. @& K7 R9 b" z$ m9 X5 `9 |3 ]

0 f4 V- m( ?6 @! R* K  ~$ a/ j' U9 h& \+ e) ?# t+ [% b
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-7 21:11:32 | 显示全部楼层 来自： 中国广东肇庆

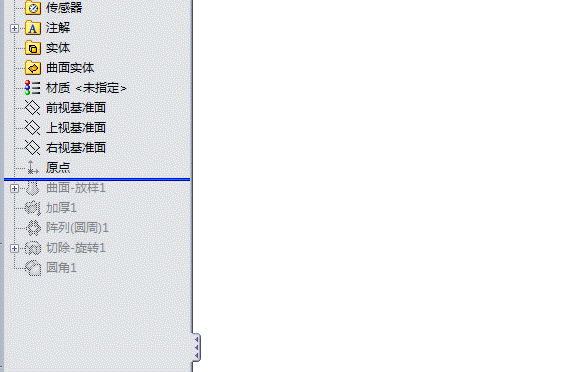

总结一下，结束练习，谢谢各位的参与。
& L  Z0 M9 x& Q9 _1、方法众多，各有优点，但都要求对20面体有基本的了解。: `' F& S& M3 C
2、3特征的方法烦琐，除了非要自找苦吃，这个方法就免了。
- m: e& c. O0 q& r/ N, N0 u3、4特征3D草图裁剪的方法最具创意。( P6 A+ O1 V% u- @, X
4、5特征用2D草图的旋转法比较简单，但不易理解。
; V$ u( _. @5 F& v( b/ q% m. y对我来说，我认为放样→加厚→阵列→旋转切除→圆角这个方法比较好，可以不动脑筋又可以完整圆角。
* D  `- i/ Y& `  |) E. e  k' ~4 w3 B' U0 g0 \; q
" U' U+ [# {# h
" h5 i) i" {& _& f1 S6 f
