有能画这个的吗

沈寿勇 · 发表于 2018-1-19 11:10:56

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

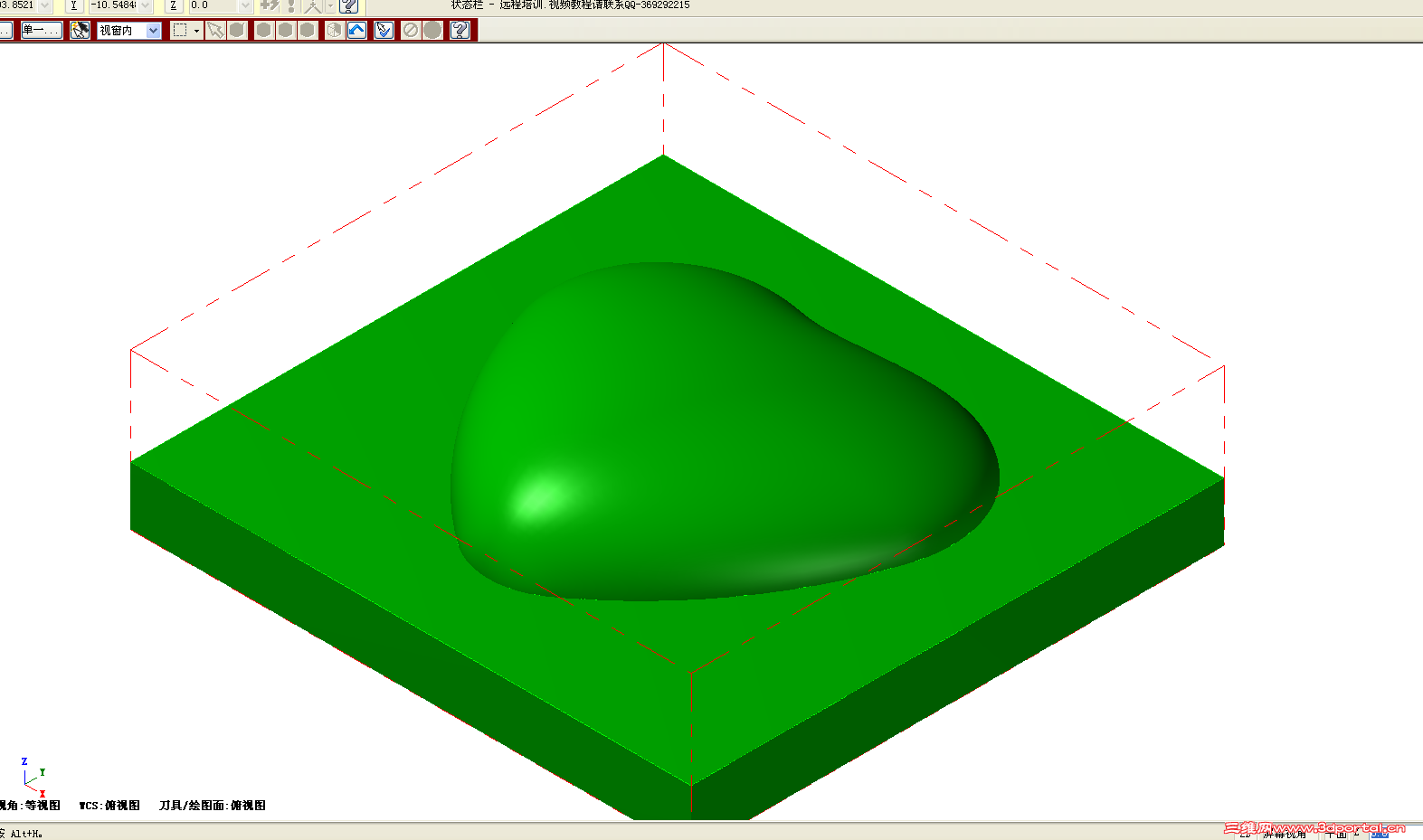

这个实体有高手能画出来吗

woaishuijia · 发表于 2018-1-20 05:58:07

很简单啊，放样，差集

沈寿勇 · 发表于 2018-1-20 10:19:03

woaishuijia 发表于 2018-1-20 05:58
5 _3 v6 y9 J, r4 G q, Q: m6 L很简单啊，放样，差集

能不能具体说说

woaishuijia · 发表于 2018-1-20 17:20:16

沈寿勇发表于 2018-1-20 10:19/ f* X/ w5 G2 \* P8 C! p' ]
能不能具体说说

1.首先在模型空间画一个矩形（闭合的二维多段线），再画一个心形的闭合样条曲线，再画一个单点。

2.转入西南等轴侧视图

3.绕X轴旋转坐标系90度

4.将单点向Y轴负方向移动一下，使其与矩形和心形曲线不在同一个平面上

5.使用“放样”（loft）命令，并按命令行提示选择心形曲线和单点，回车确定（命令没有结束，继续看下面）

6.继续按命令行提示选择“设置”选项。在弹出的“放样设置”对话框上选中“法线指向”，确定。

7.将“视觉样式”改为“概念”，可以看到创建的心形实体

8.使用“拉伸”（extrude）建模命令，选择矩形，向下拉伸，得到长方体

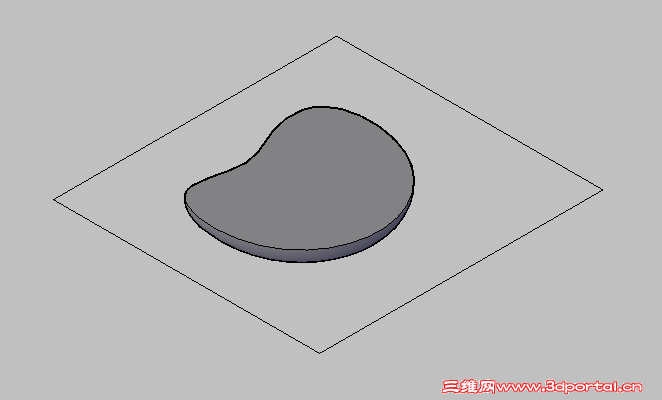

9.使用“差集”（subtract）命令，首先选择长方体，回车确定，继续选择心形实体，回车确定。OK。下图是“概念”视觉样式下的效果。

sanmaosjy · 发表于 2018-1-24 11:00:36

呵呵
高手啊~~~~~~~~~~

沈寿勇 · 发表于 2018-1-24 11:05:56

woaishuijia 发表于 2018-1-20 17:20
, v" h3 g3 q; o( i; t2 I; o1.首先在模型空间画一个矩形（闭合的二维多段线），再画一个心形的闭合样条曲线，再画一个单点。$ C% _! \( Z+ Q4 O* n+ {

: \5 p! Q# u7 q- N3 g6 Y2.转 ...

大师

沈寿勇 · 发表于 2018-1-24 12:17:18

woaishuijia 发表于 2018-1-20 17:20
; r4 R: Q0 w& N2 \6 i8 t1.首先在模型空间画一个矩形（闭合的二维多段线），再画一个心形的闭合样条曲线，再画一个单点。4 Z8 O# S, r8 c
$ @+ R8 ]; b: }" w9 P) P
2.转 ...

我刚刚按你老师的步骤，只能生成直纹的，选法线指向就无效。不能生成实体

沈寿勇 · 发表于 2018-1-24 12:18:10

woaishuijia 发表于 2018-1-20 17:20
; F$ ~! s1 k! _+ p& p0 ]- W& `1.首先在模型空间画一个矩形（闭合的二维多段线），再画一个心形的闭合样条曲线，再画一个单点。) y4 Y. C' C6 e/ h6 P. B: J) }
9 l) |7 r, _9 V# t
2.转 ...

CAD2013

woaishuijia · 发表于 2018-1-24 12:37:23

样条曲线必须是闭合的。用”特性管理器”查看它的”闭合”属性是否是”是”？
样条曲线和单点不能在同一个平面。
如果找不到原因就把dwg文件发上来，大家帮你看看。

沈寿勇 · 发表于 2018-1-24 13:54:06

woaishuijia 发表于 2018-1-20 05:58# Q- J/ Z1 B- J; Y: Z
很简单啊，放样，差集

https://pan.baidu.com/s/1kWPWfrD帮我你看哪里不对。我曲线也是闭合的

沈寿勇 · 发表于 2018-1-24 14:42:31

woaishuijia 发表于 2018-1-24 12:37
; {8 E: g5 K' |1 s样条曲线必须是闭合的。用”特性管理器”查看它的”闭合”属性是否是”是”？
$ W; `: S1 e/ Z! \样条曲线和单点不能在同一个 ...

问题出在哪里啊？大佬

woaishuijia · 发表于 2018-1-26 01:39:59

沈寿勇发表于 2018-1-24 14:42
% C! h' t# d6 n& R4 O9 {问题出在哪里啊？大佬

我用的版本是2018，在你图的基础上放样是没有问题的。老版本CAD程序有时会因为“自交”问题导致建模不成功。会不会是由于单点的位置太偏了导致自交？建议移动下单点的位置试试。或者换用最新的CAD版本。

沈寿勇 · 发表于 2018-1-26 10:38:16

woaishuijia 发表于 2018-1-26 01:39# i5 X( l; U& w8 V ]* W; p
我用的版本是2018，在你图的基础上放样是没有问题的。老版本CAD程序有时会因为“自交”问题导致建模不成 ...

好的谢谢明白了
