[求助] SW2016 圆柱与曲面装配问题

[复制链接]
hebss
发表于 2018-1-12 10:02:44 | 显示全部楼层 |阅读模式
10三维币
本帖最后由 hebss 于 2018-1-12 10:08 编辑 ! {' ^8 X; m) v6 Q

7 e' w+ t" e( q8 ~+ ?( I虽然很喜欢这个软件，一直没有系统的学过，现在有个问题，想做个装配体，不知道怎么配合，- o  Z; [7 `% g
麻烦高手帮忙修改一下，谢谢5 x* D1 e- p) F8 _
让圆柱在曲面上滚动

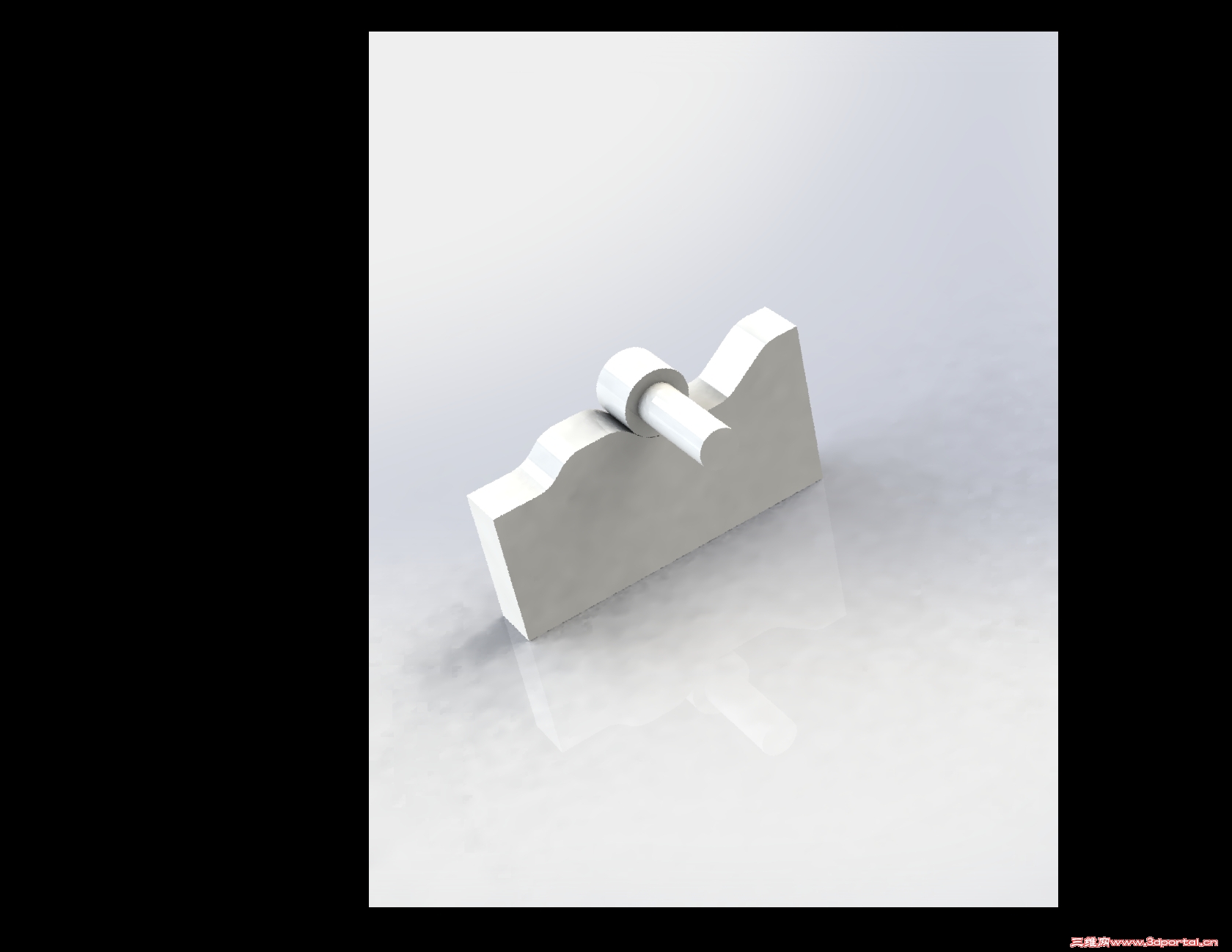

! |. C' |- _% X preview.JPG
: N" u5 R5 l; Q4 w( ^" V
& j5 o+ e  a4 |, i. x$ C- k1 ]
8 @& p7 `; D& k/ e; E 装配.rar (187.88 KB, 下载次数: 11)

最佳答案

SW2016

查看完整内容

把零件1的直角改为圆角，然后用凸轮配合就可以有相切的效果。
此贴共有 215 人浏览过
回复

举报

回复过本主题
的还回复过：
SW2016
283
发表于 2018-1-12 10:02:45 | 显示全部楼层
把零件1的直角改为圆角，然后用凸轮配合就可以有相切的效果。9 N5 h# ]& {0 t; m2 x
回复

举报

LHX5849
发表于 2018-1-12 16:04:45 | 显示全部楼层
旋转马达+重合（圆柱轴心与凸轮等距曲面边线）

点评

zzshuang
这种方式没有试过，但试过用路径配合结果不成功，原因是配合点只能在路径的一段上面，而这里的路径却是由几段圆弧和直线组成。如果能将这些圆弧和直线转化为一条曲线应该就可以了，可惜SW不支持Polyline，只能用spli  详情 回复 发表于 2018-1-12 17:26
回复

举报

zzshuang
发表于 2018-1-12 17:26:36 | 显示全部楼层
LHX5849 发表于 2018-1-12 16:04
7 o' Z& I. [( G旋转马达+重合（圆柱轴心与凸轮等距曲面边线）
- e# E+ Q+ d+ z+ }& h
这种方式没有试过，但试过用路径配合结果不成功，原因是配合点只能在路径的一段上面，而这里的路径却是由几段圆弧和直线组成。如果能将这些圆弧和直线转化为一条曲线应该就可以了，可惜SW不支持Polyline，只能用spline。
回复

举报

hebss
 楼主| 发表于 2018-1-13 10:07:56 | 显示全部楼层
谢谢楼上两位大侠回复
回复

举报

hebss
 楼主| 发表于 2018-1-13 11:45:57 | 显示全部楼层
zzshuang 发表于 2018-1-12 17:265 a! F! T) U1 G2 Z) C3 v1 f
这种方式没有试过，但试过用路径配合结果不成功，原因是配合点只能在路径的一段上面，而这里的路径却是由 ...
2 X& A0 v  \, i8 e, h7 \* W
曲线不容易画的标准吧

点评

zzshuang
确实，在SW中画不出这条spline，只能借助其它软件，所以我最终也没搞掂这个问题。  详情 回复 发表于 2018-1-15 08:31
回复

举报

hebss
 楼主| 发表于 2018-1-13 14:41:13 | 显示全部楼层
SW2016 发表于 2018-1-13 13:36$ N) I( a: ]4 M
把零件1的直角改为圆角，然后用凸轮配合就可以有相切的效果。

/ _4 b& ?, q) p0 z8 L6 n7 G谢谢，我就是要这种效果的，麻烦你把文件发给我吧
回复

举报

SW2016
283
发表于 2018-1-13 22:40:16 | 显示全部楼层
hebss 发表于 2018-1-13 14:419 B  T* X/ \  Q6 C; F8 O. w, F
谢谢，我就是要这种效果的，麻烦你把文件发给我吧
# R7 L* ?9 p+ J& t3 ~0 ~
我做的只有滑动，没有滚动，不符合老大您的要求啊。
回复

举报

hebss
 楼主| 发表于 2018-1-14 08:30:29 | 显示全部楼层
SW2016 发表于 2018-1-13 22:40
& u8 O& b2 y" d. h我做的只有滑动，没有滚动，不符合老大您的要求啊。
9 f6 n2 U( v- s1 j$ b+ Q9 L7 Y
这就行了，我做不出凸轮配合
回复

举报

jiayinldf
发表于 2018-1-14 10:36:45 来自手机 | 显示全部楼层
来学习一下
来自: 微社区
回复

举报

SW2016
283
发表于 2018-1-14 20:40:38 | 显示全部楼层

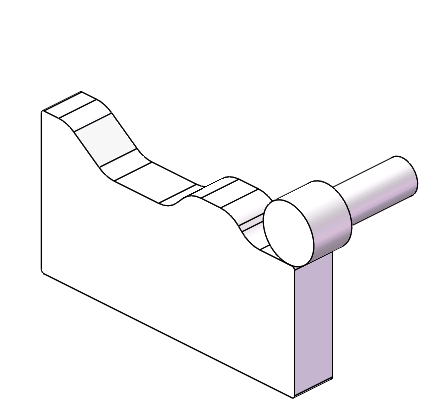

把楼主的文件修改了一下，供参考。
- }9 U# T! b) j3 P. o8 p% ~1 X7 e9 q/ g. H# }
装配new.rar (202.8 KB, 下载次数: 23)
回复

举报

zzshuang
发表于 2018-1-15 08:31:20 | 显示全部楼层
hebss 发表于 2018-1-13 11:458 l  d; k1 q0 x
曲线不容易画的标准吧
; L- s# H7 A0 l, ]% O
确实，在SW中画不出这条spline，只能借助其它软件，所以我最终也没搞掂这个问题。
回复

举报

小凡雪琪碧瑶
发表于 2018-1-16 16:32:07 | 显示全部楼层
SW2016 发表于 2018-1-14 20:40. d; J. v! S  |/ c9 g, K. w
把楼主的文件修改了一下，供参考。

2 K8 Y# @7 k1 v6 e6 r1 o6 b版本太高了，流量浪费了
回复

举报

SW2016
283
发表于 2018-1-19 02:40:54 | 显示全部楼层
小凡雪琪碧瑶 发表于 2018-1-16 16:326 }# L; l& k: j$ p
版本太高了，流量浪费了

: Z+ s- e6 E2 q. f! f7 z4 j别沮丧，多灌灌水，流量就轻松到手了。
回复

举报

wufang2004
发表于 2018-3-30 15:49:02 | 显示全部楼层
留着慢慢用，先收藏了。
回复

举报

TTTHIT
发表于 2018-4-19 15:53:12 | 显示全部楼层
可以做运动仿真，就能实现滚动了

点评

keilei001
别光说不练，期待你的杰作，我也很想学习一下。  详情 回复 发表于 2018-4-19 16:25
回复

举报

keilei001
213
发表于 2018-4-19 16:25:56 | 显示全部楼层
张吉涛 发表于 2018-4-19 15:53& _7 v$ S% w1 o, G% H( m
可以做运动仿真，就能实现滚动了

8 B3 C$ P: `0 x( {4 g( ?/ z别光说不练，期待你的杰作，我也很想学习一下。
回复

举报

TTTHIT
发表于 2018-4-20 15:58:15 | 显示全部楼层
keilei001 发表于 2018-4-19 16:25
  o$ j0 g" W) r4 s" |. l别光说不练，期待你的杰作，我也很想学习一下。
8 F! ~; C5 h2 i* T9 F& n
我都不用这个了，我用UG了
回复

举报

thor_lsd
195
发表于 2018-4-25 08:40:30 | 显示全部楼层
学习了。
回复

举报

wubing002a
发表于 2018-5-24 09:03:26 | 显示全部楼层
新手来学习
回复

举报
