[分享] 气动夹钳 水平压紧式 法兰底座WDC10247-A（附3D）

[复制链接]
怡合达自动化
发表于 2017-11-8 11:55:55 | 显示全部楼层 |阅读模式 来自： 中国广东东莞

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
气动夹钳 水平压紧式 法兰底座WDC10247-A6 H) I0 U. Z1 T* r; ?  r8 `1 N

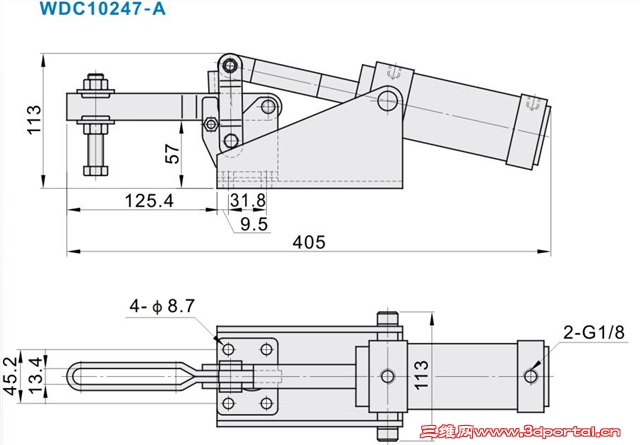

气动夹钳-法兰底座-水平压紧式WDC10247-A2.jpg ! P( q( m& B  z" w0 |/ m7 {# Q1 d
能够实现准确定位、快速夹紧., Z, g* O2 h0 L2 \$ I1 I
气动夹钳-法兰底座-水平压紧式WDC10247-A1.jpg 3 u& B9 D+ ]0 C% u" A# w
广泛应用于工业生产中的焊装治具、机加治具、装配治具、检验治具、模具和各种机器的锁定零部件。( e* [0 u3 l8 a8 o5 W7 h; k' i
气动夹钳-法兰底座-水平压紧式WDC10247-A3D图.jpg 6 T! A( w3 N% J) Y0 m
安装方式：水平压紧式，底座类型：法兰底座，压把：U型压把，主体材质：碳钢，夹持力：450kg，压把角度95°，气缸直径：50mm，长度：405mm，自重：3620g。尺寸：405*113*113mm   气缸受压面积：19.625cm2
* W: x4 b8 E0 [% G- K  K# N
- q) k6 ?9 L; V" {) }+ v+ q/ f# m" v! k- j7 V4 @5 v' x
3D图下载： 气动夹钳-法兰底座-水平压紧式WDC10247-A.rar (92.97 KB, 下载次数: 16)
