solidworks工程图尺寸尺寸链标注

唐僧很潇洒 · 发表于 2017-10-25 12:05:50

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由唐僧很潇洒于 2017-10-29 17:03 编辑

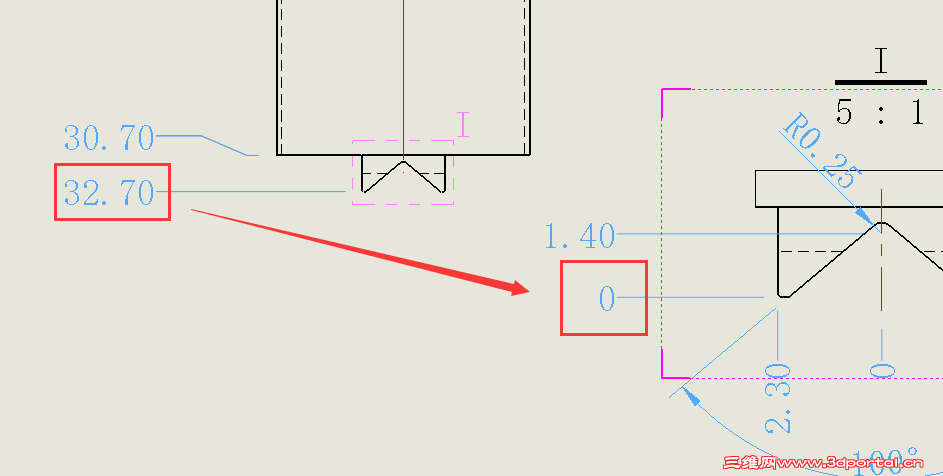

如图所示，箭头所指视图是左侧视图的局部放大视图。左侧视图采用尺寸链方式标注，请问图示圈起来的两个尺寸能否关联起来，采用一个基准尺寸标注出来？

2017.10.27-已解决

liun000000 · 发表于 2017-10-25 21:00:57

分开两次设置0点就可以解决了

fgshrl · 发表于 2017-10-26 16:27:52

这个好像没这个功能吧，也没必要非联动吧，只要生产人员能明白你要表达的意思就OK

唐僧很潇洒 · 发表于 2017-10-27 14:37:40

fgshrl 发表于 2017-10-26 16:27
; f0 q$ R3 w+ \- x这个好像没这个功能吧，也没必要非联动吧，只要生产人员能明白你要表达的意思就OK

这个我已经解决了，可以实现这个效果。联动是为了方便改图，如果单纯只是为了达到这个效果，那还不如去用CAD标注得了

唐僧很潇洒 · 发表于 2017-10-27 14:42:01

liun000000 发表于 2017-10-25 21:00
. _2 T3 i( I6 h; h) p' S7 J3 A分开两次设置0点就可以解决了

只设置一次基准点就可以解决了

liun000000 · 发表于 2018-7-15 09:16:32

怎么解决的
