载带图2D怎么转成3D,请大师支招

[复制链接]
发表于 2017-10-12 17:05:56 | 显示全部楼层 |阅读模式
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 lxm311 于 2017-10-12 18:47 编辑 7 T1 C2 G) `% o5 b7 e9 f+ L$ g

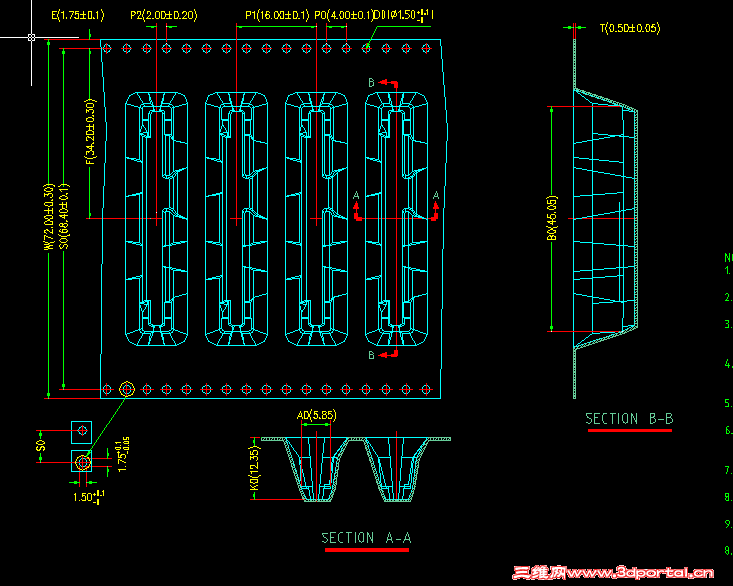

0 K) {' M3 `& S载带图有2D用SOLIDWORKS 怎么转成3D,请大师支招,过程尽量详细,方便理解
& n8 `" u, L" l5 C0 m( _! M5 z

载带图.rar

62.42 KB, 下载次数: 11

回复过本主题
的还回复过:
发表于 2017-10-13 14:06:20 | 显示全部楼层
先看二维图,想象出三维图的样子,然后 开始画三维图。没有学习过机械制图吗? 这是最基本的要求
发表于 2017-10-13 15:53:21 | 显示全部楼层
 楼主| 发表于 2017-10-14 15:52:31 | 显示全部楼层
本帖最后由 lxm311 于 2017-10-14 15:55 编辑
& s* U+ J+ [( G7 h
qingzi2006 发表于 2017-10-13 14:06
4 ]- r+ D* p4 L9 F; h# ?6 L1 O  x先看二维图,想象出三维图的样子,然后 开始画三维图。没有学习过机械制图吗? 这是最基本的要求
) @: p6 k- {! Y
尝试着画了,画不出来啊,办公室几个工程师都是搞机构设计的,机构零件图简单,好画。这个图内部面太多了,很难搞。把这个载带图转成3D后,要在3D软件里分出载带的成型模,所以载带图3D一定要转对,做出的成型模才不会错。
发表于 2017-10-14 16:24:18 | 显示全部楼层
楼主这个不叫转,是要自己慢慢画的。最好是客户那边要求发个三维图来。成形的部位应该是三维做的
213
发表于 2017-10-14 18:24:27 | 显示全部楼层
啥叫蛋疼,我这就是。+ }0 r' f  I( `

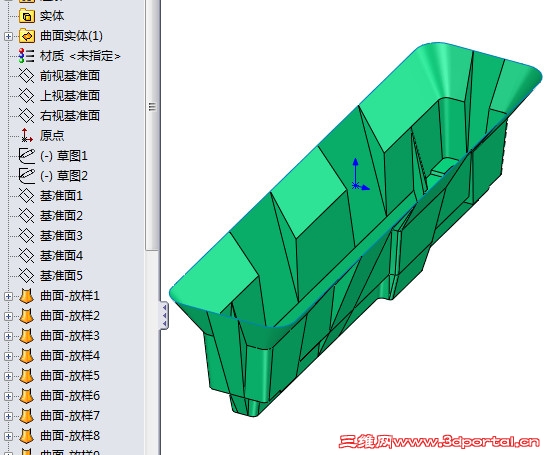

这载带图并不复杂,只是面很多,但并不难画。8 U/ M7 G# g! o. F# q6 y# p$ G
由于没详细尺寸,只能根据视图关系来画。' U9 u8 |! l* X# O8 H# e' a
如果各视图的关系是正确的话,那么可以主视图为主,其他视图来配合,建立几个基准面就行。
4 D# Y. \% D8 Y; i) d& u/ | 2017-10-14_181842.jpg
发表于 2017-10-16 15:18:03 | 显示全部楼层
 楼主| 发表于 2017-10-17 19:32:43 | 显示全部楼层
本帖最后由 lxm311 于 2017-10-17 19:36 编辑 0 }2 C: ?# e* x& n! n2 w. u. t
keilei001 发表于 2017-10-14 18:24# u( h- M) P8 l4 {) K0 p) d. _$ D) _
啥叫蛋疼,我这就是。
: ~- j* Z4 R: R" q这载带图并不复杂,只是面很多,但并不难画。
8 |0 u  H: q" X* p由于没详细尺寸,只能根据视图关系来 ...
- u) a$ i& u: q+ N
大神,没错,实物就是这样的,怎么做到的,把方法和生成的3D发上来,学习一下,不胜感激
 楼主| 发表于 2017-10-17 19:34:50 | 显示全部楼层
本帖最后由 lxm311 于 2017-10-17 19:36 编辑 7 H! S) X5 i# n% d
licoolicoo 发表于 2017-10-14 16:248 h+ j! j7 n1 T# A: t! `3 g& O7 p
楼主这个不叫转,是要自己慢慢画的。最好是客户那边要求发个三维图来。成形的部位应该是三维做的

/ E1 z' H( s8 ^+ F- ?能要到3D就不用发贴出来,讨教了
213
发表于 2017-10-17 19:40:26 | 显示全部楼层
按楼主的DWG图画的,曲面无法加厚,要想加厚,可能要修改一下DWG图。5 \4 G; J/ R2 W5 x0 N# F2 |
文件传上,只是提供一种方法供楼主参考。
0 H! }: l! I" @7 J' V& }' c  l$ l) ?& I" K- F6 ~* x
2012的版本
2 b4 L  g# a) G2 P/ l ZDT.rar (639.94 KB, 下载次数: 12)
