[推荐] CAD几何作图竞赛题（2017年9月），竞赛结果已公布

 关闭 [复制链接]
2005llnn
发表于 2017-9-20 09:35:11 | 显示全部楼层 |阅读模式 来自： 中国广西玉林
安装
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 2005llnn 于 2017-10-1 23:07 编辑
2 ^& g  j6 Q" g$ [/ c% C5 S8 A; k7 p
, k% t+ N: p$ T0 E0 T% |基础综合练习64; `( F5 \, X* m, `1 A0 x
感谢会员muhdi 提供基础综合练习题
) d* A8 v. R2 D8 b, j# c9 ]8 Q0 `6 m 基础综合练习64.jpg
- L* i$ o+ A' i! j, _7 X; o& C% F1 b& r
! C- J' g5 I! n& F% v* h用AutoCAD作图法求出该题要求的5个数值。
* {. \( `9 h% F: s4 L' S+ w尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分: x( H2 c" f- X  h' ~& @0 A5 e7 s
度和弧度,精度也要求精确到小数点后4位。# F+ P) m/ [/ \2 i7 b4 I

- o$ A+ n) ]2 \) e% @7 M* O参赛会员注意：图片以“附件”形式上传，不要点击“插入全部附件”，
9 p: ?. I+ q/ s: R阅读权限设置为“最高权限”。: p2 m# u( `/ u2 g3 A
答题请在本主题帖内发回复帖
9 z2 {9 K% |- c) S8 ~) S  i, @5 N! S3 |$ H( e0 m5 w5 g
8 n, v2 g- v6 v+ s0 b; {
回复

举报

2005llnn
 楼主| 发表于 2017-9-20 09:36:27 | 显示全部楼层 来自： 中国广西玉林
本帖最后由 2005llnn 于 2017-10-1 23:07 编辑
4 l2 B/ k% u( K6 z* C) t' [3 y# B! z. a. t3 P
CAD几何作图竞赛题（2017年9月），至9月27日止7 M+ j/ k) q8 V$ V+ U
一.竞赛题目（参见附图）- W  [* L) g+ Y
感谢会员muhdi提供练习题0 l( v1 x9 k% `$ H. |

' T. a, m. W! ~2 F6 y- H用AutoCAD作图法求出该题要求的5个数值。 : \6 k% K+ U0 R
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分& e4 j7 ]* _1 R& G+ M
度和弧度,精度也要求精确到小数点后4位。& u) V  x( A3 S
% O; C! r: c+ F% m; y: b! q( O
二.竞赛要求3 h" \1 c  F  G9 l* A1 L  D! i9 J* S
会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，
) U) {' Y, |* g% j0 M在规定时间内将作出的jpg附件在本主题下跟帖发表，只提供数值而没有所作图的截图或% q9 a9 e$ b/ ?
dwg附件，将不予评奖。& n9 F% N9 Z7 G9 f
附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
& Y) y5 A7 j6 U" ~6 r禁止会员利用马甲一起参赛，发现将严惩。& u3 h. a- S3 l/ ^7 [

; l& X1 R7 \  Y$ C0 t4 A三.竞赛时间5 Q! d0 x: y7 [# V5 h% f
2017年9月20日至2017年9月27日。! L; y& T# c1 E- u+ `/ V
: T4 B3 n8 t5 o+ e( _& t- U
四.·评选时间及方法
+ j; f% r( D1 P6 g2017年9月28日-2017年9月30日，由三维网技术论坛CAD版块
- S0 L5 g+ H+ ?版主为评委，内部评选出各奖项。% ?' d5 U) W: i

1 s$ N5 f) W6 n1 D1 m2 {五.奖励
, ~7 I- t) H9 h3 a3 [9 \5 J1、一等奖：5题全对奖励三维币50；( e2 R' {- _2 z$ y. Y
2、二等奖：答对4题奖励三维币40；, b2 E; J* Z, O
3、三等奖：答对3题奖励三维币30；# y  `$ U  B" S, }1 I( [1 Y
4、四等奖：答对2题奖励三维币20；
4 G% n8 ~. e; m* C  d* ]5 A+ x; P5、五等奖：答对1题奖励三维币10；  V" O8 e) |6 U. p) w6 i" p
6、作图基本符合要求者先各奖励10个三维币；3 I9 K2 v+ y  @( D+ U: y6 K; Q
7、根据竞赛实际情况会对奖励规则进行适当修改。/ W& @- e0 |- N. R2 b' m3 s" u
* D! i, R+ z. z/ }$ c
六.其它
5 z' Z; E7 N' d竞赛结束后在本帖发回复帖进行点评和讨论+ O( n( J+ A0 ?4 ]. h
竞赛已结束，评定成绩见下表：* F7 h7 d: H8 O6 y9 ^
楼层
用户名
A
B
C
D
E
正确数
标准答案
132.5833
3206.9652
244.3491
127.1086
83.1199
　
3
yj1975
132.4791
3206.9652
244.3491
97.1578
83.1199
3
4
gerald_lee
132.5833
3206.9652
　
97.1578
83.1199
3
5
noname2010
132.5833
3206.9652
244.3491
127.1086
83.1199
5
6
gongwen0519
132.5833
3206.9652
244.3491
127.1086
83.1199
5
7
chenqi
132.5833
3206.9652
244.3491
127.1086
83.1199
5
8
wheasy027
132.5833
3205.8191
244.3491
127.1086
83.1199
4
9
TKG-09
132.5833
3206.9652
244.3491
127.1086
83.1199
5
10
xg1314
132.5833
3206.9700
244.3500
18.9919
83.1000
1
11
wupeiqi
136.0046
3206.6998
244.3491
127.0982
83.1034
1
12
d499434886
132.5668
3205.6894
244.3473
96.1165
83.1041
0
13
fengxd
132.5833
4620.6819
244.3491
127.1086
83.1199
4
14
小城居士
127.1214
3041.4683
244.3491
124.0116
78.2802
1
15
cumt0212
132.5833
3206.9652
244.3491
127.1086
83.1199
5
16
BEIER1
132.5833
3206.9816
244.3491
127.1086
83.1199
4
17
小城居士
　
　
　
　
　
0
18
iEuhgod
133.8815
3205.2231
244.3491
98.6746
85.4992
1
19
剑走偏锋088
29734.0000
3131.2318
244.3491
103.9263
83.1199
2
注:表中文字为红色者，代表答案错误；空白者代表未提供答案或答案不明确
, }" e* b, o) c6 \& B6 o* o7 X5 s! A+ X" {& L5 m, l$ F) Z

竞赛评分.rar

15.69 KB, 下载次数: 2
回复 支持 反对

举报

yj1975
发表于 2017-9-20 16:16:50 | 显示全部楼层 来自： 中国湖北宜昌
本帖最后由 woaishuijia 于 2017-9-28 14:03 编辑 ) v% ?4 \# H$ C/ I$ w7 i- U: k
" B9 }% d2 U9 E- U+ j8 I. t
参与一下。2 R2 a6 S* T  H2 ]  X

! w9 O! y/ t( @% u7 T1 |' ~' K

评分

参与人数 2三维币 +40 收起 理由
2005llnn + 30 三等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

gerald_lee
发表于 2017-9-20 17:05:20 | 显示全部楼层 来自： 中国天津
本帖最后由 woaishuijia 于 2017-9-28 14:04 编辑
4 P: U2 F+ e1 }( M5 p% {: k" r* b
交本月作业。 1.JPG

评分

参与人数 2三维币 +40 收起 理由
2005llnn + 30 三等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

noname2010
发表于 2017-9-20 21:16:51 | 显示全部楼层 来自： 中国山西太原
本帖最后由 woaishuijia 于 2017-9-28 14:06 编辑
6 X+ }8 L( x- P4 p+ S" ?0 x& g' ]! u, f' m$ M1 R" k( s
九月竞赛答案
" |- E% J4 K! Y; U% j9月竞赛png.png  }9 x9 e) z( \: h# X8 @! k! h

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

gongwen0519
发表于 2017-9-20 23:44:58 | 显示全部楼层 来自： 中国湖南岳阳
本帖最后由 woaishuijia 于 2017-9-28 14:07 编辑
& O1 B  S# ?: I( J( P# A% A+ e" ?2 v
' T% \& k2 V0 O6 |! ], B0 W  |& @* W照例参与：
) h) T! d/ @2 B. Q$ v' s. G1 v
6 }8 @. n. a) o$ T* q: Y# R 20170926124534.png 4 y+ f; {2 X2 |4 c2 V8 E* F  p; Q

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

chenqi
发表于 2017-9-21 16:34:42 | 显示全部楼层 来自： 中国江苏南京
本帖最后由 woaishuijia 于 2017-9-28 14:07 编辑
, N' C2 W. D5 x- z- Z8 A. L0 Z" `" p2 p2 ^6 a8 u5 ~7 Q
交2017年9月题作业
( N/ b" Q; T/ |& }, b 2017年9月题.png ) N3 e+ Y' R7 S+ I: L1 k
" G: u/ e4 X1 |0 |! P/ F
" K9 i; m+ h  ?$ j( l' N0 t# X

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

wheasy027
发表于 2017-9-21 17:26:46 | 显示全部楼层 来自： 中国湖北武汉
本帖最后由 woaishuijia 于 2017-9-28 14:07 编辑 # P- ], q* C: s4 r
7 F" J+ t. p4 v7 f0 B
继续参与，活动大脑！
  ~/ _: D, E* L4 P8 u2 M8 D! Z

wheasy027_201709cad.pdf

194.51 KB, 下载次数: 4

201709cad

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

TKG-09
发表于 2017-9-21 21:49:17 | 显示全部楼层 来自： 中国湖南
本帖最后由 woaishuijia 于 2017-9-28 14:08 编辑 2 |- v- M+ K; k3 S9 n
( C' e: L/ J1 a; ^5 M  B

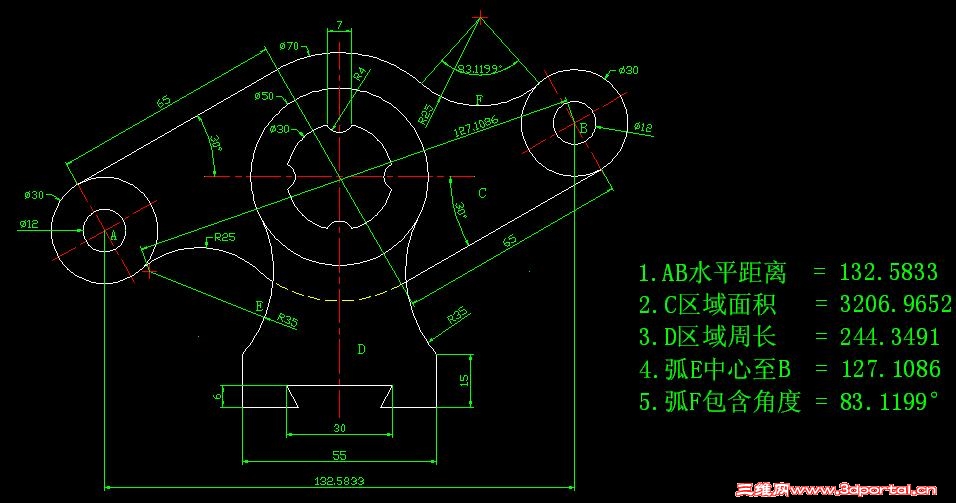

作业。7 `  _% t3 U$ V  o9 ], }& g* J

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

xg1314
发表于 2017-9-22 13:55:42 | 显示全部楼层 来自： 中国江苏苏州
本帖最后由 woaishuijia 于 2017-9-28 14:09 编辑
$ Z% }+ a% n9 O  w4 x. z$ n: }+ ^3 l) {6 X( y# G( d2 U; y
初次参加，请多关照！  `- O6 D  z5 @2 g

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

wupeiqi
发表于 2017-9-22 15:27:13 | 显示全部楼层 来自： 中国
本帖最后由 woaishuijia 于 2017-9-28 14:09 编辑
! h; N2 J# W  D% i6 l+ \: ]! T" q5 E! O5 {1 }8 ^# \
参与9月份练习。
5 |# j) c7 _) L& ?6 T) x1 a 9月份.jpg 1 [0 z% S  [0 b; p1 ^1 s

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

d499434886
发表于 2017-9-23 11:44:22 | 显示全部楼层 来自： 中国辽宁营口
本帖最后由 woaishuijia 于 2017-9-28 14:09 编辑
3 d4 g: W* T. n5 j" P/ r7 h) s/ d7 q+ u* n$ h0 K
参与3 u. A- \1 v* @- U+ |( |& b

评分

参与人数 1三维币 +10 收起 理由
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

fengxd
发表于 2017-9-23 17:40:22 | 显示全部楼层 来自： 中国四川成都
本帖最后由 woaishuijia 于 2017-9-28 14:10 编辑 ; {$ {8 J" O4 Y1 @0 x( j; b/ k
$ d& B" _+ ~( L9 X
9月答题：

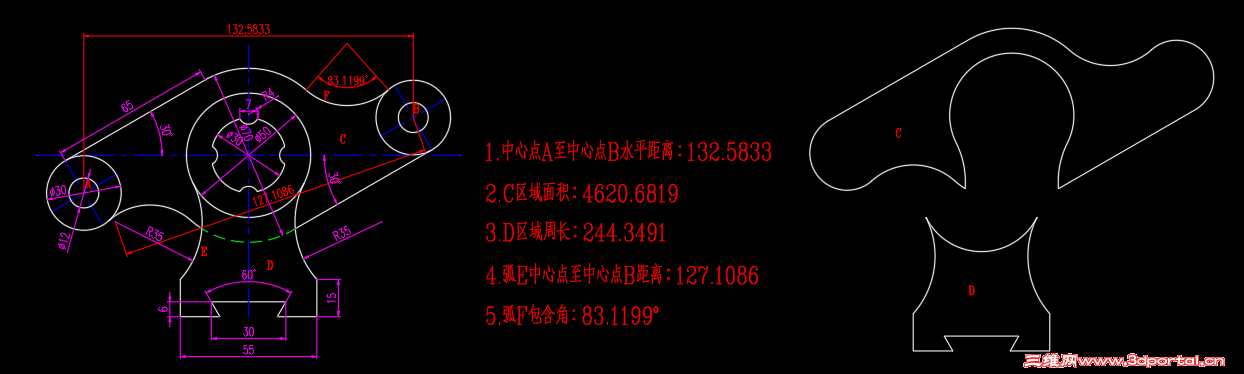

8 ~( J! N& T; Z4 O2 ?" V% Z7 ?8 x1 Q7 T QQ图片20170923174039.png

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

小城居士
发表于 2017-9-23 23:53:02 | 显示全部楼层 来自： 中国湖北荆州
本帖最后由 woaishuijia 于 2017-9-28 14:10 编辑
8 q* U0 B9 @/ N6 [$ v1 A3 Q8 Q6 }" o

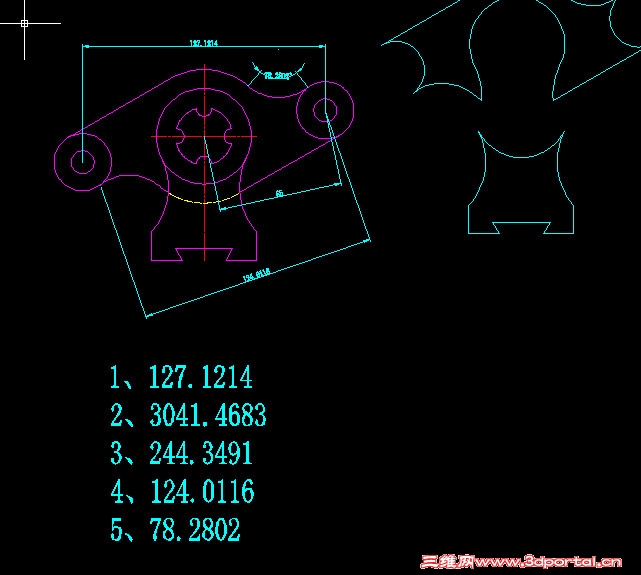

201709

201709 ! j2 q* i0 i4 I3 V$ p; d
重在参与
0 _  u: R6 ]9 N
5 B2 a- r1 l5 g

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

cumt0212
发表于 2017-9-25 13:03:06 | 显示全部楼层 来自： 中国湖南长沙
本帖最后由 woaishuijia 于 2017-9-28 14:11 编辑 " ]& ^( o) s8 i1 O. g3 I1 [+ N8 X! i: W

7 J$ Q4 [+ ~  Z0 _+ J 2017年9月题目解答.jpg 再来试试

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

BEIER1
发表于 2017-9-25 14:16:47 | 显示全部楼层 来自： 中国黑龙江哈尔滨
本帖最后由 woaishuijia 于 2017-9-28 14:11 编辑
) s4 W+ G6 L! e$ d! q! S  @( n( h& b/ d4 f0 v; R$ Z4 r9 I
图纸在附加中

5 H5 _1 Q$ D0 y$ Z7 U

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

小城居士
发表于 2017-9-25 19:52:50 | 显示全部楼层 来自： 中国湖北荆州
这题目不难，可惜第4个尺寸标错了。
回复 支持 反对

举报

iEuhgod
发表于 2017-9-26 15:52:06 | 显示全部楼层 来自： 中国安徽芜湖
本帖最后由 woaishuijia 于 2017-9-28 13:54 编辑
' B5 k$ Q  E$ s1 D5 A8 U5 M
, b' e" s; A" C/ {, c( k& s$ y参与一下
9 z6 I8 J2 x8 o2 |: D, Q  O

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

剑走偏锋088
发表于 2017-9-27 18:11:58 | 显示全部楼层 来自： 中国陕西商洛

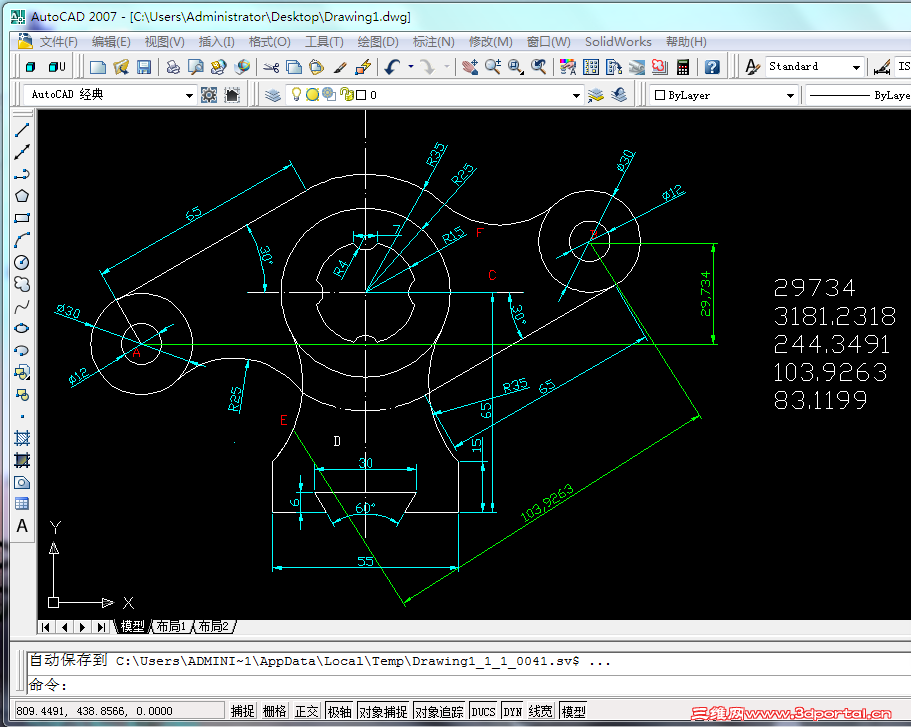

好久没画图了，试试有没有退步！

评分

参与人数 2三维币 +30 收起 理由
2005llnn + 20 四等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

小城居士
发表于 2017-9-30 16:40:27 | 显示全部楼层 来自： 中国湖北荆州
掉坑里了，尺寸65是30度线段长度，不是圆心距。
回复 支持 反对

举报

woaishuijia
发表于 2017-10-2 09:37:00 | 显示全部楼层 来自： 中国北京
小城居士 发表于 2017-9-30 16:407 Y0 G7 w1 y0 i, P. ?3 m; _
掉坑里了，尺寸65是30度线段长度，不是圆心距。

. c" y3 S& K4 M* @. ~' h; w4 z
回复 支持 反对

举报
