多实体中出工程图

ydhuie · 发表于 2017-8-9 09:48:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 ydhuie 于 2017-8-9 09:52 编辑

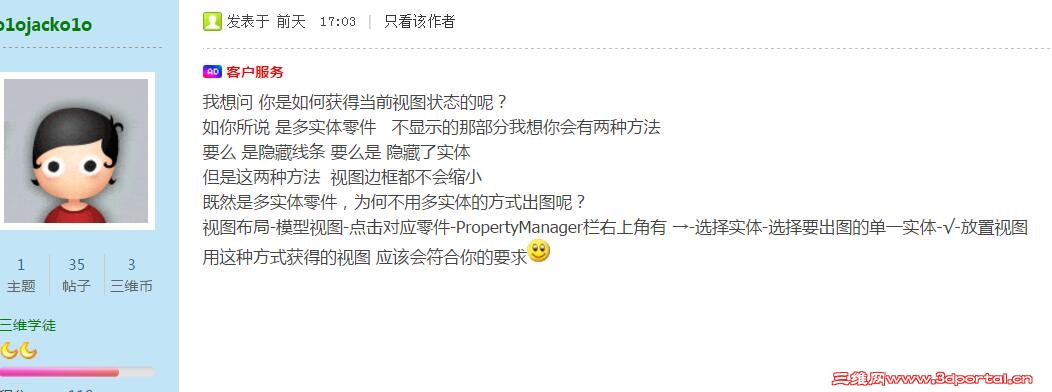

先感谢以下朋友的解答
多实体一般都是从别的软件转过来的一整套实体，拆分出工程图相当麻烦，又不想做装配体，用以下方法可以相当简便的解决这个难题
因方法截图比较多，所以做了PDF

希望能进精华

qiminger · 发表于 2017-8-9 10:30:05

多谢楼主分享好方法，学习。

luanguangtao · 发表于 2017-8-9 11:46:59

学习一下

大鹿 · 发表于 2017-8-9 12:09:00

本帖最后由大鹿于 2017-8-9 12:11 编辑

估计楼主的加精美梦幻灭了。
因为这做法是不会随着实体跑。
（即是说当修改模型后，如果实体的角度有变，“斜面正视”是不会跟随的）

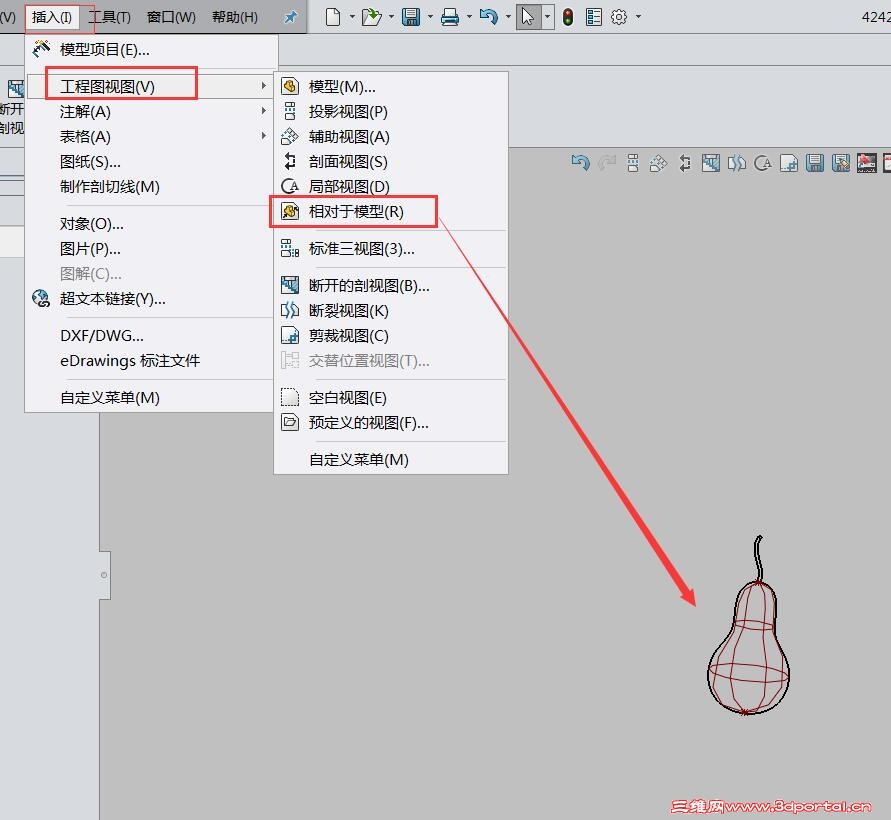

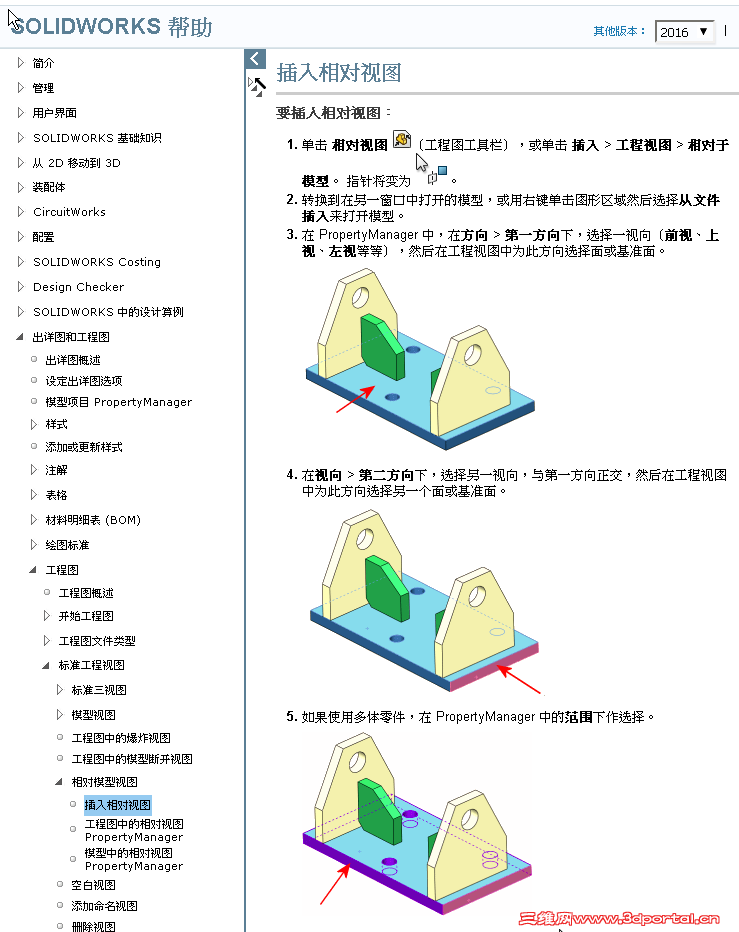

建议使用“相对视图”，见附图：

ydhuie · 发表于 2017-8-9 12:27:53

大鹿发表于 2017-8-9 12:09
/ l2 v( H5 `( e+ w( b+ \2 f估计楼主的加精美梦幻灭了。* l) m' L3 J* u2 a* a$ f) q! Q' h
因为这做法是不会随着实体跑。+ }: e9 s1 T1 ^
（即是说当修改模型后，如果实体的角度有变， ...

谢谢解答，学习中

SW2016 · 发表于 2017-8-9 13:32:51

本帖最后由 SW2016 于 2017-8-9 13:35 编辑

大鹿发表于 2017-8-9 12:09
; b( C+ i- Y' C \估计楼主的加精美梦幻灭了。
5 R) C8 U$ h) B$ S, C" s因为这做法是不会随着实体跑。- [: k+ H7 [% X( M
（即是说当修改模型后，如果实体的角度有变， ...

感谢大鹿哥的教学！

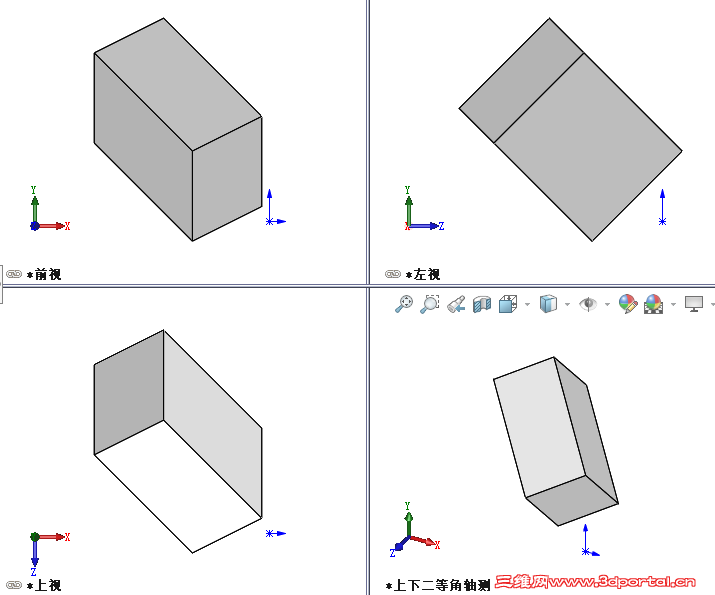

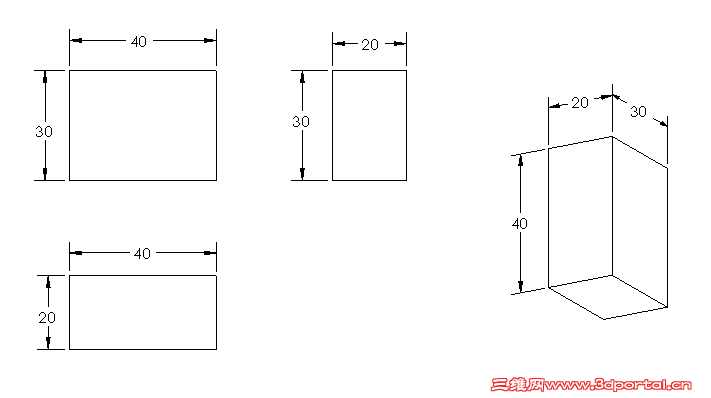

为此特地画了个各方向都倾斜的模型做练习

在工程图中成功应用相对视图

但我把模型的角度修改后，再重新打开工程图时，原有的标注一闪而过，不见了

请大鹿哥指导指导

ydhuie · 发表于 2017-8-9 14:57:46

本帖最后由 ydhuie 于 2017-8-9 15:45 编辑

真的，尺寸变没了~~不过还好图形投影没动，只是要重新标注一下

SW2016 · 发表于 2017-8-9 15:07:58

ydhuie 发表于 2017-8-9 14:57' G2 m5 l* q/ s/ Z2 h& K `$ q4 Y
真的，尺寸变没了~~

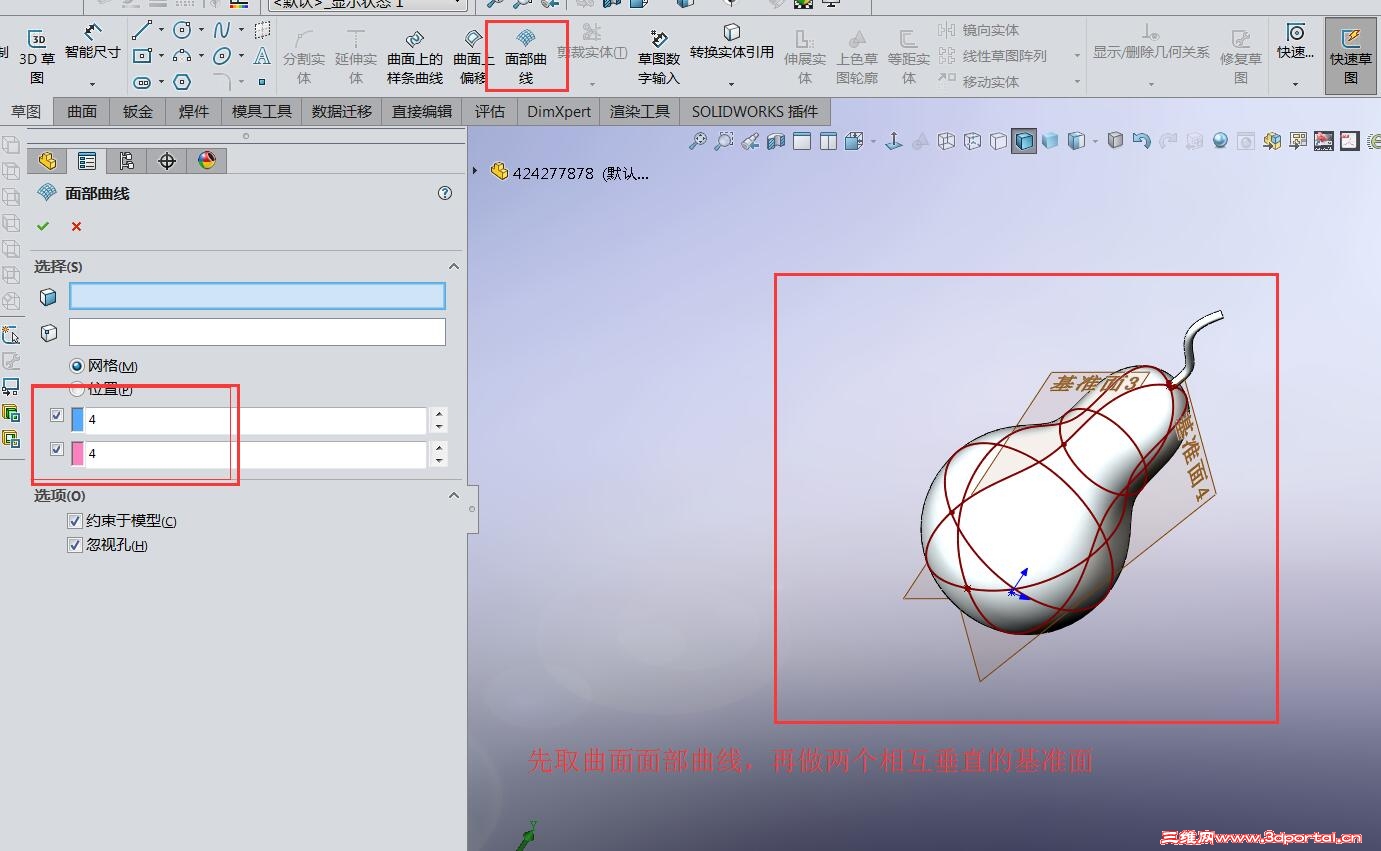

如果是不规则的曲面模型，比如倾斜摆放的梨子，该如何确实视图的方向呢？

ydhuie · 发表于 2017-8-9 15:40:27

本帖最后由 ydhuie 于 2017-8-9 15:43 编辑

SW2016 发表于 2017-8-9 15:07+ A- k6 F8 h9 R/ V8 H) {
如果是不规则的曲面模型，比如倾斜摆放的梨子，该如何确实视图的方向呢？

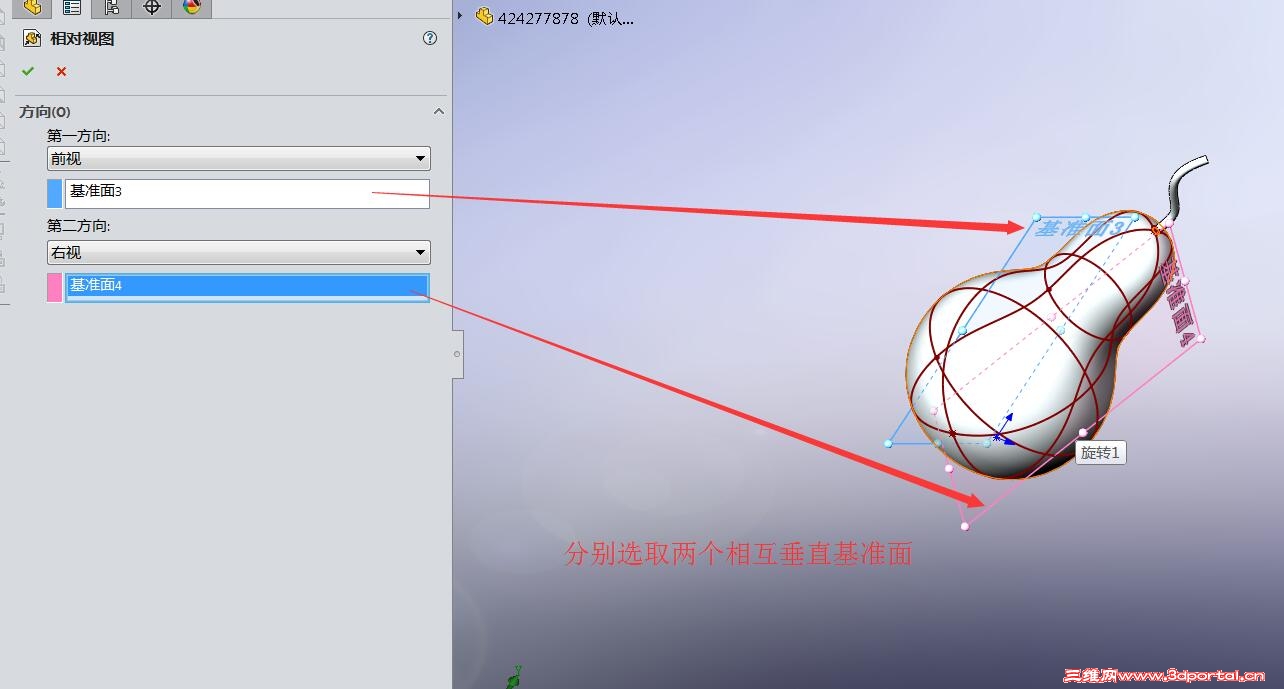

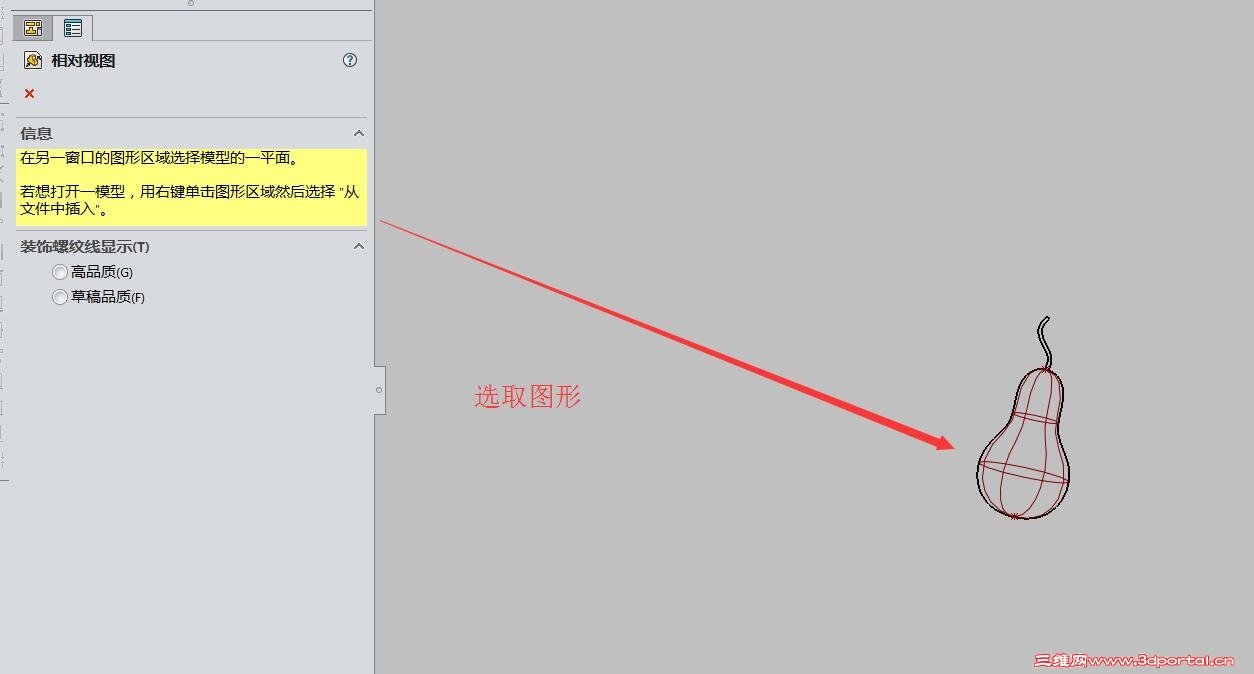

用这种方法可以解决你的问题

SW2016 · 发表于 2017-8-9 17:06:54

ydhuie 发表于 2017-8-9 15:40
. m' D5 r C4 Z$ }$ f" L$ V用这种方法可以解决你的问题

多谢老大的解答，是新建基准面吗？

wxg263 · 发表于 2017-8-9 18:24:48

大鹿发表于 2017-8-9 12:09; h7 c& l6 B1 V+ r& y
估计楼主的加精美梦幻灭了。+ u6 B0 L8 ~8 z% s/ r; c
因为这做法是不会随着实体跑。
. O( R5 b; G. y. ~（即是说当修改模型后，如果实体的角度有变， ...

陆大厉害，您觉得9楼可以解决这个问题吗

qxzch · 发表于 2017-8-14 13:09:19

谢谢分享！

大鹿 · 发表于 2017-8-14 15:49:25

wxg263 发表于 2017-8-9 18:24
$ \, A- i# N5 y& n陆大厉害，您觉得9楼可以解决这个问题吗

插入模型項目

wxg263 · 发表于 2017-8-14 22:08:49

大鹿发表于 2017-8-14 15:49) c. o2 j# B+ s: m @9 R, u
插入模型項目

学习了，学习了，学习了，学习了，

w598 · 发表于 2017-8-17 11:42:26

学习一下，感谢

ziqing · 发表于 2017-8-22 16:25:45

谢谢分享学习一下
