[分享] 【实用技巧】中望3DFEA教程之剪板机受力分析

[复制链接]
发表于 2017-6-28 09:10:56 | 显示全部楼层 |阅读模式 来自: 中国广东广州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
       本教程的任务是使用SimWise对剪板机上的某承力构件进行静应力分析,从而验证在中望3D平台下设计的产品结构是否满足零件极端环境下的使用,在整个过程中,我们会学习到有限元分析的前处理及后处理等相关内容。) s4 @% `: u2 u# `
       一、前处理
# `4 Y# U8 `% j8 p+ Q       需要分析的零件如图1所示,最大外轮廓为8000×3400×150mm,材料为Q235,需要承受1200T载荷;3 _; I( F3 H7 O: |. f- O- c
图1
       1、数模加载

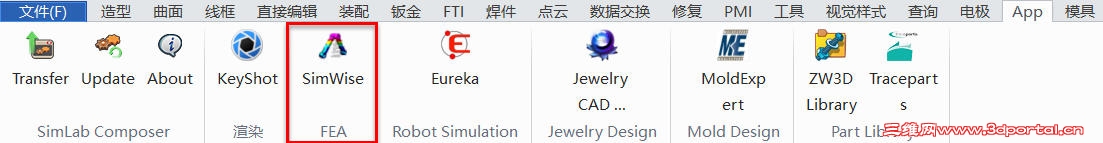

9 U* g+ Z: ~$ _5 V& g, u1 t% }& K       使用中望3D打开零件数模,点击“App--SimWise”,模型自动加载进入SimWise;5 w3 x8 n7 l4 G1 W, _# }
! w" B- c8 g6 W  m  z6 X8 ^9 t1 b
图2
       2、单位及重力设置
% k1 ^6 O' w3 L2 G# n% Q       第1步,进入SimWise,选择“全局--仿真设置”,进行单位设置;( T, [# x8 z- \+ m( v* A
图3
       第2步,弹出设置窗口后,点开“显示设置--单位”,单位系统选择自定义,相关参数单位可自行定义,完成后点击关闭;
) Q1 `& N: |1 j: b# D: [( [$ h$ X! A
图4
       第3步,点击“仿真设置--重力”,设置重力方向为Z轴,重力为默认值;( V- j9 Q* \+ R
图5
       3、设置固定面

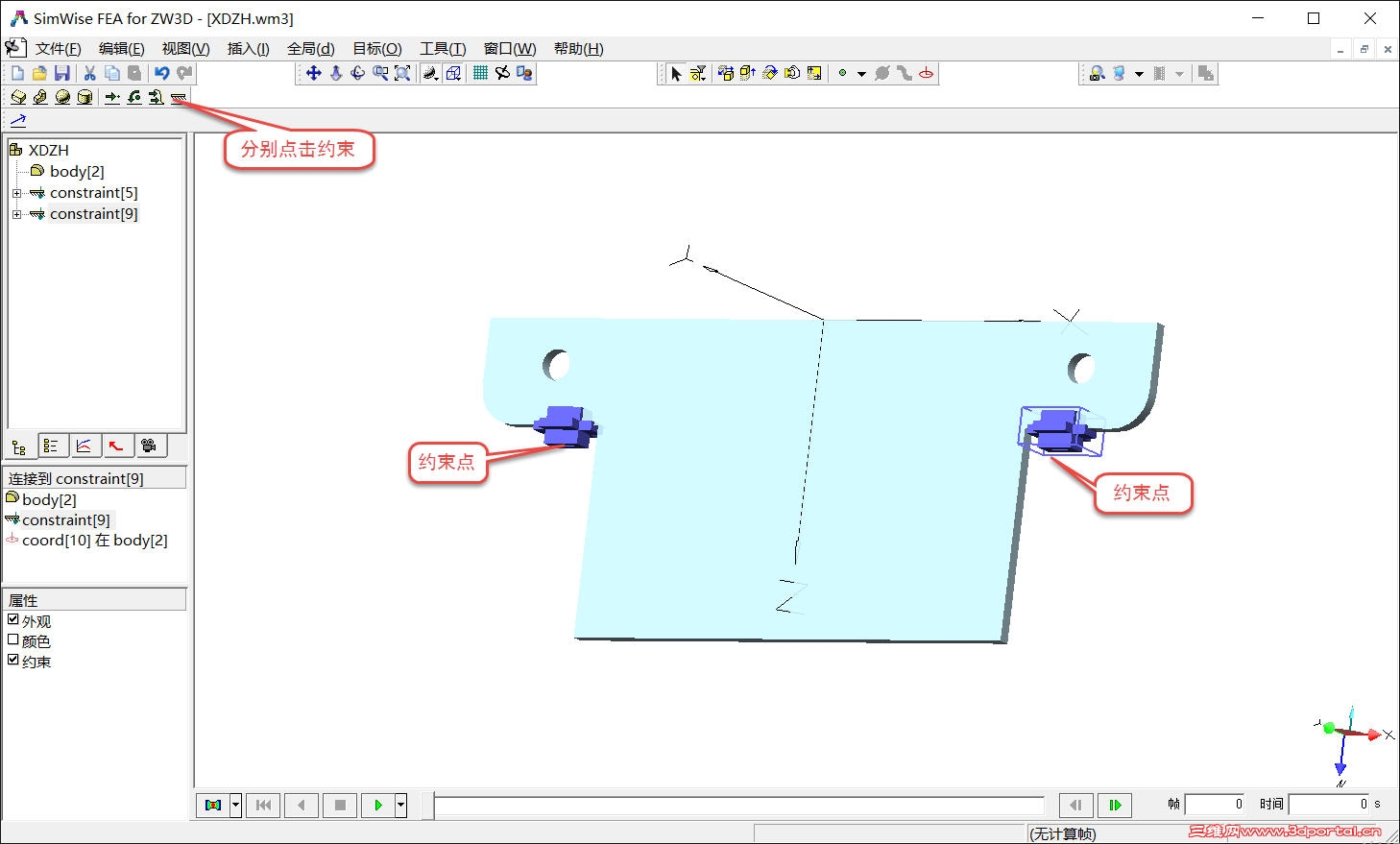

8 g2 \$ g' b3 O$ r       第1步:点击约束按钮,选择需要约束的面,分别固定两个约束点;
4 w0 X5 v4 y' T9 k9 x% ?3 Q
图6
       第2步:在历史窗口中,同时选中两个约束特征,右键点击属性命令;# @# B9 ^/ j# B  E  _& z& t& B
图7
       第3步:弹出属性弹窗,定义坐标为笛卡尔坐标,其余参数默认;
7 W& Y1 h0 e2 w- U, x* H
图8
       4、添加载荷! O* V& k2 K+ R

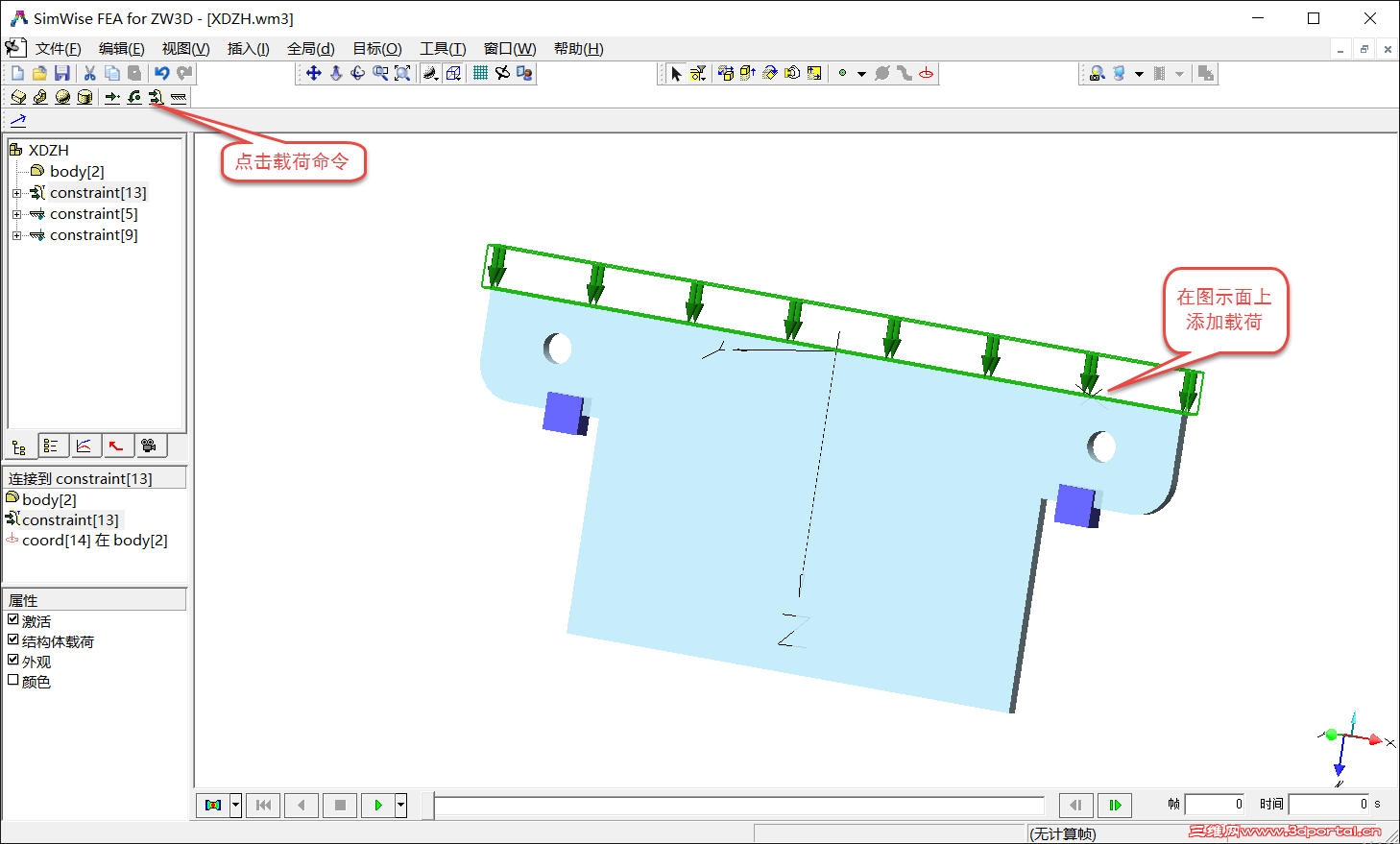

       第1步:点击载荷按钮,选择需要添加载荷的面;
2 n' X9 j' W0 Y# z
图9
       第2步:在历史窗口中,点击载荷特征,右键点击属性命令;
9 B. i1 @4 p6 J! J$ I4 i' `( R
图10

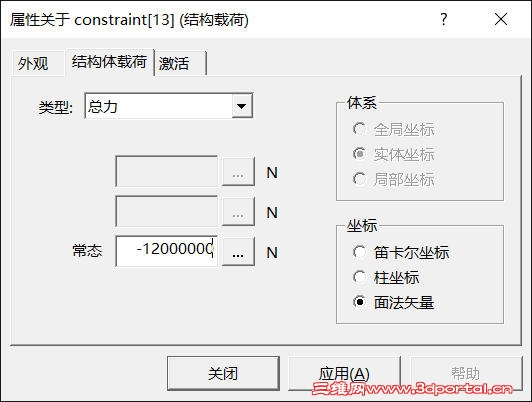

       第3步:弹出属性弹窗,类型选择为总力,坐标为面法向,载荷为-12000000N;
$ k' M3 i/ M; Y3 q' ?
图11
       5、添加材料
! \- w7 @4 s" j, V% I       第1步,点击body,右键选择属性命令,弹出属性弹窗,点击材料选项卡,点击更改按钮;* S; n  z! p& Q) t6 w
图12

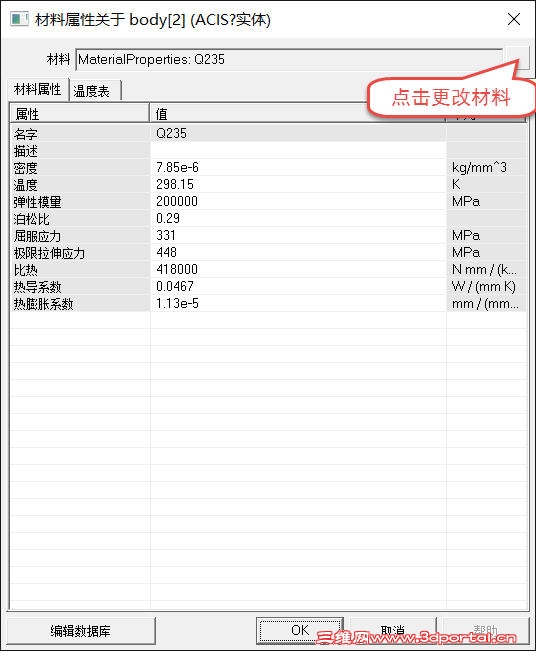

       第2步,点击更改材料,选择Q235材料;3 v8 y9 y1 X+ h8 |4 f9 t- S
图13
       6、划分网格$ \( M' l; v5 ^
       第1步:在图12的属性弹窗下,选择有限元分析选项卡,勾选“包含在FEA”和“显示网络”,更改网格尺寸200,增长率2,点击网格按钮,完成网格划分;
+ c( V7 _9 ]  `& n- R% {0 t" l( |
图14
       7、开始分析计算

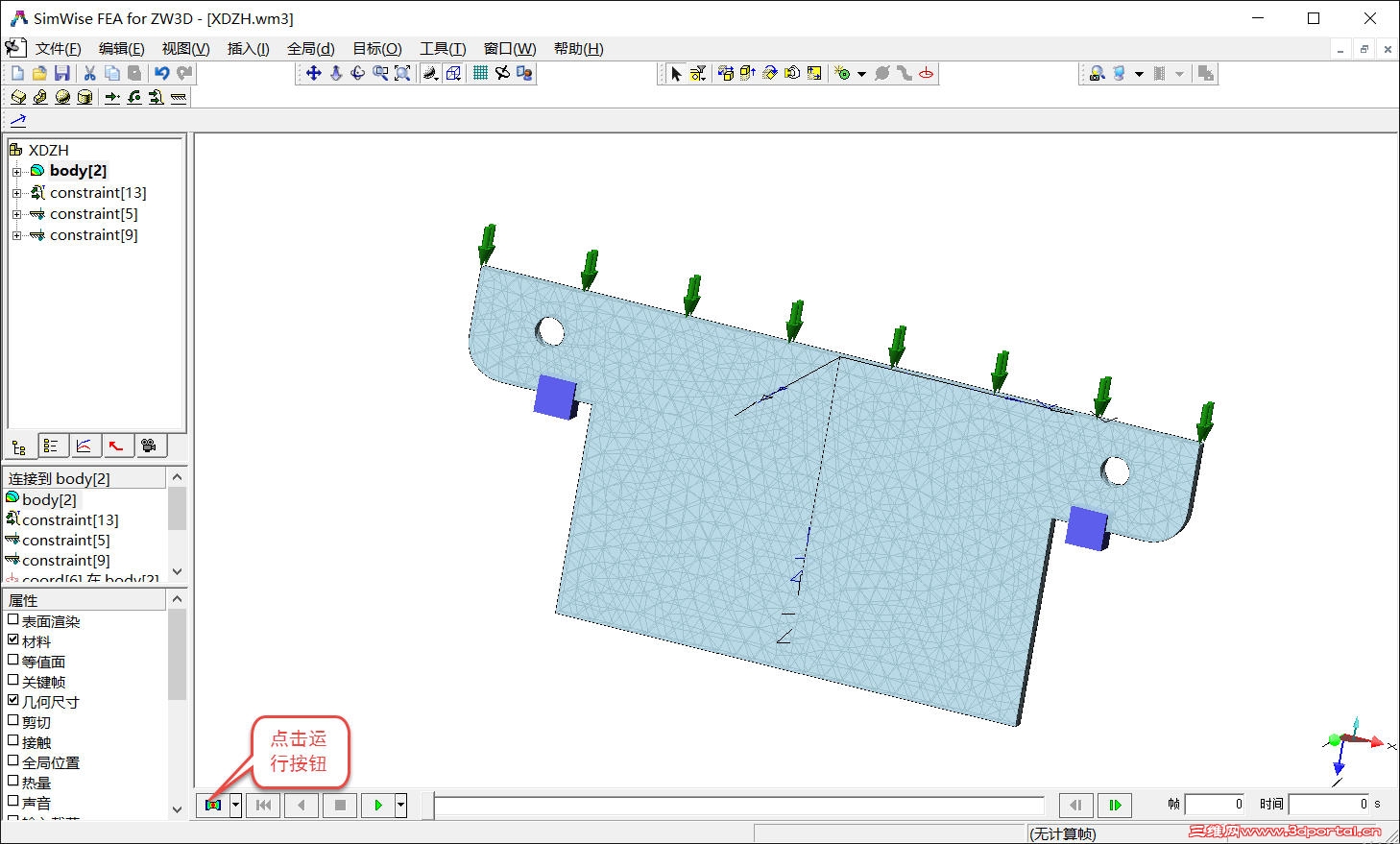

, }  Y1 Y2 u/ P0 t0 X       第1步:点击运行按钮,开始进行计算;( b& }9 J& j+ R; z
图15
       二、后处理# F# c  c0 X$ l  U  h
       1、应力分析

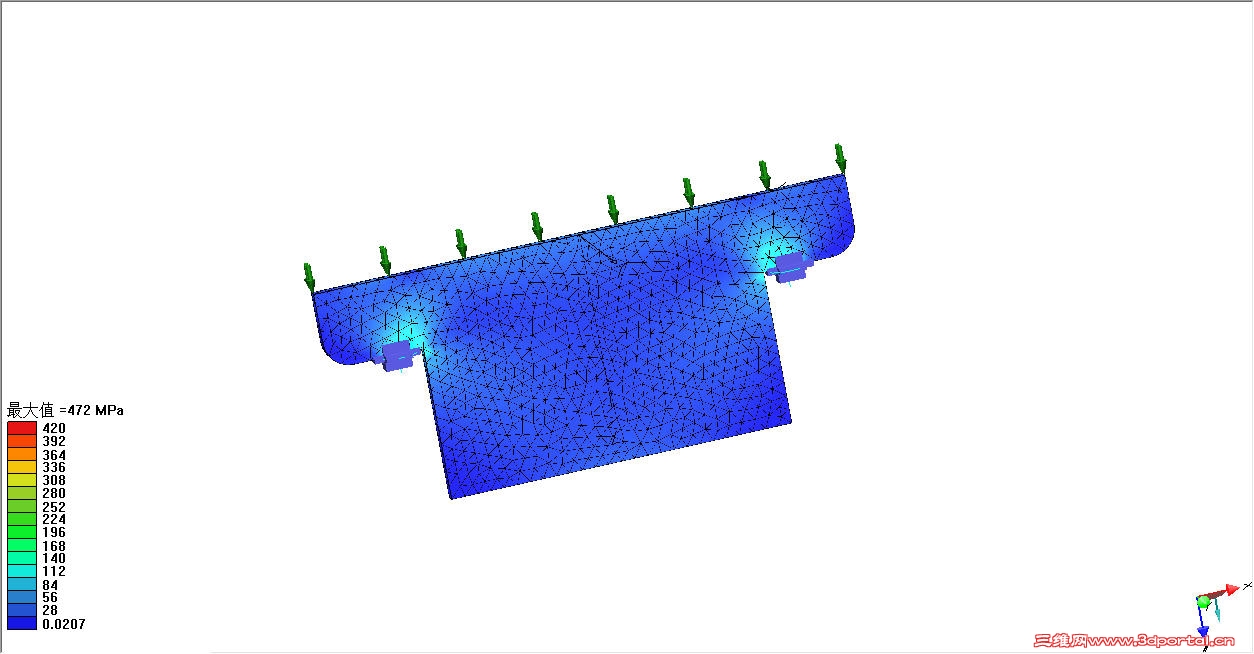

# m8 F& `0 a2 @       计算结束后,直接得出静应力分析图,对比彩虹带,可以直观地检查产品各个位置的应力值;
9 @! `! _% _  V: y- U
图16
       2、应变分析, R6 O" c% @9 l
       第1步:点击彩虹带,右键选择数据库,点击应变;# j" a2 _: g% T' T7 F
图17

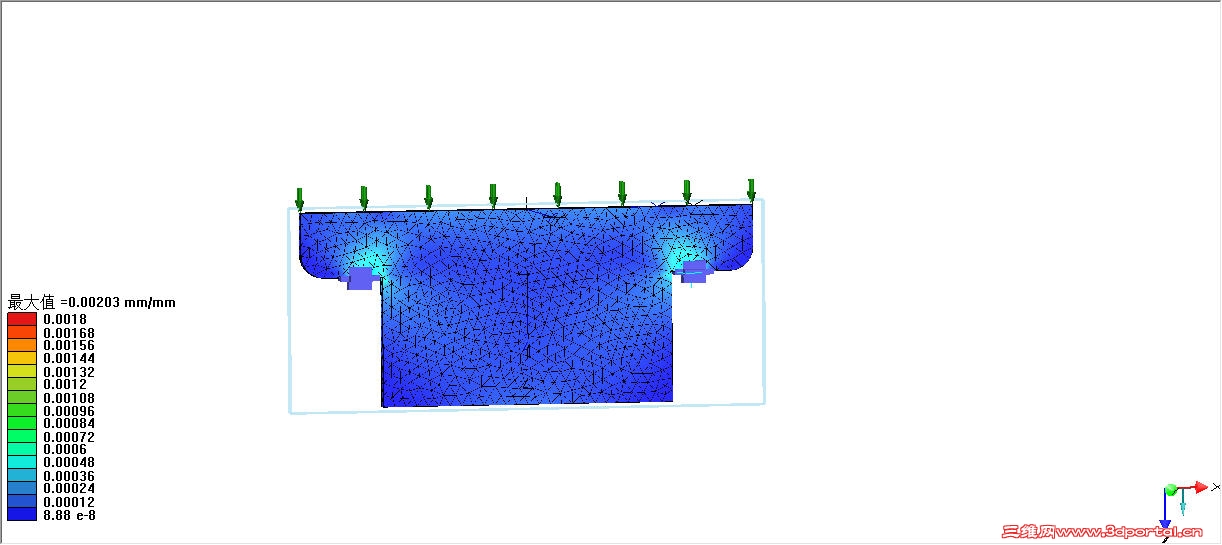

       第2步:得到应变分布图,可以对比彩虹带,得出各部位应变值;& o/ @4 \& Q2 U
图18
       3、位移分析
' w: g9 D' @3 k3 o0 M; g       第1步:点击彩虹带,右键选择数据库,点击位移;" ~9 t$ ]+ `- U
       第2步:得到位移分布图,可以对比彩虹带,得出各部分位移值;. \9 c7 n( v: |& g3 ?/ ?. r8 X9 D1 T
图19
       4、变形显示
! }3 n0 c4 T2 @; c! o1 d       第1步:点击body,右键选择显示变形,FEA中所显示的变形幅度是夸张后的效果,便于分辨变形方向,实际变形量很小;2 o% c: N  k& g4 I
图20
       5、仿真报告生成

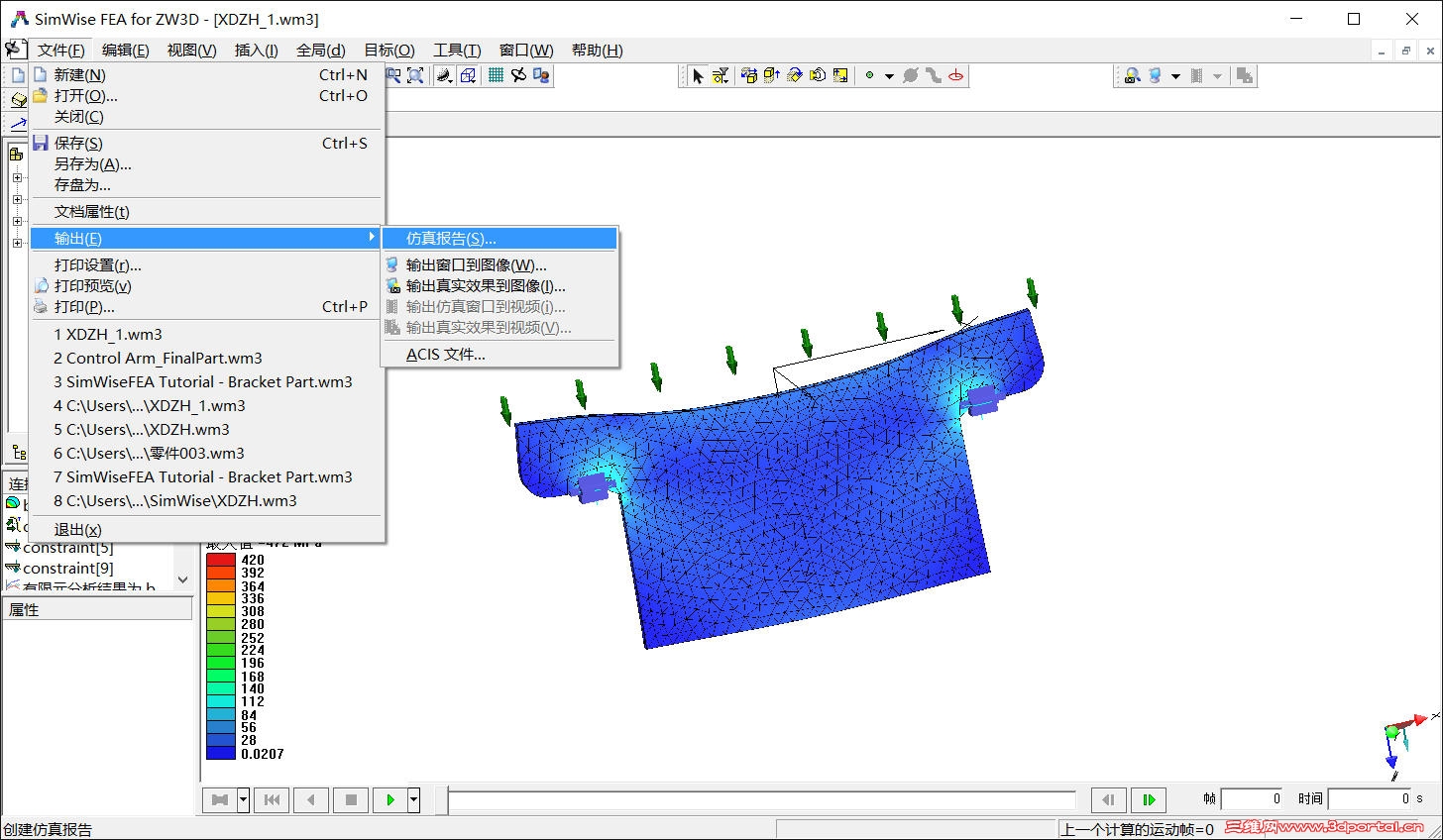

  Y& C/ ]3 W; u4 a4 w' x       选择“文件--输出--仿真报告”,将模拟结果形成一份正式报告。8 m$ E3 Q0 g* o
图21
       恭喜你完成本教程!* K9 z+ N3 U7 @
