[求助] 曲面装配体模型如何开模?有图

[复制链接]
发表于 2017-6-9 15:25:44 | 显示全部楼层 |阅读模式 来自: 中国重庆
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 无友 于 2017-6-9 15:29 编辑
+ h4 a1 W2 _+ d) s, _
! d4 E& c+ s8 j各位老师好:
) {' ~  R/ U* Y8 ^- r现在遇到一个棘手的问题,试试好些方法。终不行,请老师坛友们指点一下!谢谢!% i- `/ A7 c2 t* u" d
如题,客户发来的是X-t曲面装配体模型。我现在要用模型制作一个仿形工装。如图% N, D, q7 [! F% c6 `8 ?9 w+ [2 {
+ o% L4 g; E: h5 D' Y+ U2 {% [' J客户提供的零件如图:. o0 x, X) h  S$ F' B3 v6 E

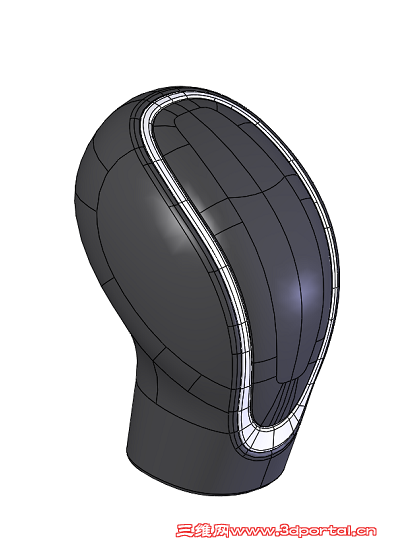

) G* A7 ~1 k7 q1 c, Y以前这样的情况都是采用模具工具中的组合特征,删除源模型,得到型腔。但那都是实体零件才行。像这种曲面模型,却行不通。3 G- L0 w& q/ G$ ~8 z3 X5 f
现在有两个问题:
! i7 Q( I' e+ k5 M; W8 g! ~) [' ]1:把曲面模型另存为一个零件模型,再把零件的曲面模型转换为实体模型。我搞不定,请会弄的老师指教一下。我用的是solidworks2015版。) A# f* k- H% r$ L( G& L
2:根据对方提供的曲面装配体模型,画一个实体零件模型,作为开模的型芯。该如何操作?请老师坛友们帮助一下。谢谢!0 {0 O5 t) m4 t. J! [5 P( o) N
附源曲面装配体模型。 曲面装配体模型.part1.rar (1.5 MB, 下载次数: 34)
发表于 2017-6-9 21:52:22 | 显示全部楼层 来自: 中国广东肇庆
搞不懂楼主遇到的是什么问题,楼主发的模型就是实体的啊。

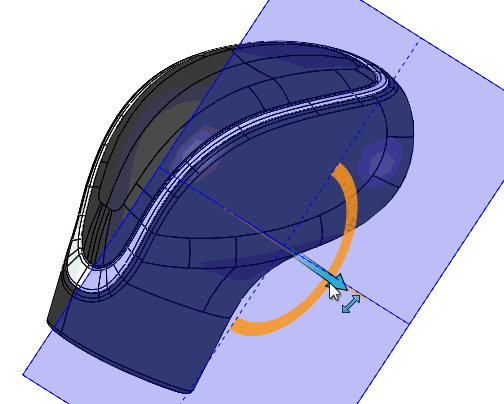

# C, k8 K( P( S$ r2 B 实体.gif

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2017-6-10 11:01:00 | 显示全部楼层 来自: 中国重庆
感谢楼上的坛友跟贴!

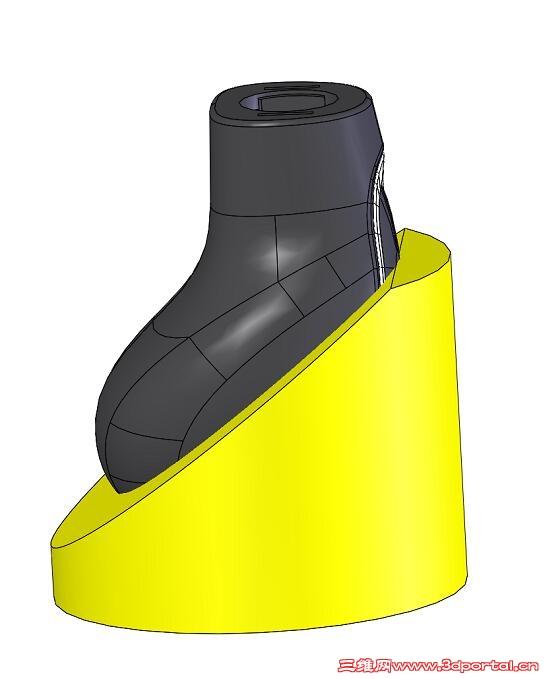

1 N8 P! [7 v, G; o* E4 r4 R/ k, L那怎么在黄色的实体上仿形一个坑呢!
8 V$ ~3 Y1 q7 f3 w请指点一下!谢谢!
发表于 2017-6-11 16:10:05 | 显示全部楼层 来自: 中国香港
开模??仿形工装??" O; u* i/ \' X4 Y/ g3 _% N
估计楼主打算制作“夹具”(Fixture)吧。
, y( Y( F, v% e* d+ Q* k' c只要做好准备,一个“型腔”特征即可搞定。/ p) r) g4 B; W5 L4 ^/ `' }

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2017-6-11 20:12:29 | 显示全部楼层 来自: 中国广东肇庆
大鹿 发表于 2017-6-11 16:10
6 q3 l1 p: |' ]) b* a1 D开模??仿形工装??
" N, d2 E8 a4 ~/ X0 o: ~估计楼主打算制作“夹具”(Fixture)吧。
. Y) M$ f" n- N- m, _* }: d只要做好准备,一个“型腔”特征即可搞 ...

' O% K/ x$ z( s0 R大鹿大好方法,大鹿大所说的准备工作是把三个零件组合为一个实体吗?; Q0 T$ I7 x- M9 K
但三个零件之间有缝隙,不知大鹿大是如何处理这些缝隙的,还望赐教!

点评

謝謝 S大回复。 三個零件之間是沒有縫隙的,只要修復主體零件的破面,即可順利進行型腔特徵: [attachimg]2314888[/attachimg] [attachimg]2314889[/attachimg] 雖說順利進行型腔,但“修飾線”所引起的問題不  详情 回复 发表于 2017-6-14 12:44
 楼主| 发表于 2017-6-12 16:57:46 | 显示全部楼层 来自: 中国重庆
如楼上所说!! _1 [, p( a+ f+ A! j* f6 ^
我也期待如何缝合零件这间的缝隙!
! k2 N7 e! C" v% n或者如何做一个曲面零件包裹零件组件,使之外形与零件组件外形一致!
发表于 2017-6-12 17:03:24 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 licoolicoo 于 2017-6-12 17:20 编辑
, C2 u/ r6 S  d, L; v0 @# h$ ^% V4 I' L( o% Z
楼主看一我的方法吧。由于几个零件组装留有缝隙。把相关的产品边缘做大。再重新组合一下零件变成一个实体。再用这个实体你怎么搞都行。 零件2.zip (1.99 MB, 下载次数: 13)
发表于 2017-6-12 17:18:39 | 显示全部楼层 来自: 中国广东肇庆
licoolicoo 发表于 2017-6-12 17:030 T* Y7 }0 L5 C/ G) ]5 N
楼主看一我的方法吧。由于几个零件组装留有缝隙。把相关的产品边缘做大。再重新组合一下零件变成一个实体。 ...

. c0 K9 K; N: K  L: V4 q, D* I多谢多谢!学习licoolicoo 大师的先进方法。

点评

我更新了一下,你看一下  详情 回复 发表于 2017-6-12 17:21
发表于 2017-6-12 17:21:21 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 licoolicoo 于 2017-6-12 17:22 编辑
4 [5 C" W3 s6 Y7 n9 e
SW2016 发表于 2017-6-12 17:180 M! h6 P: _8 i' J2 e
多谢多谢!学习licoolicoo 大师的先进方法。
7 _! Q* J% q. }7 `
大师不敢当2 I" X! J+ ~- c
我更新了一下,你看一下。只是R部最好是处理一下。方法比如再挖深一点。这样不会再与产品有干涉。
! }0 \) R6 I" q- c3 x' ^
 楼主| 发表于 2017-6-14 09:07:39 | 显示全部楼层 来自: 中国重庆
licoolicoo 发表于 2017-6-12 17:21
! O" G4 Y2 D+ k3 Z4 J* T大师不敢当6 X$ t" g3 T9 W+ Z  D3 M
我更新了一下,你看一下。只是R部最好是处理一下。方法比如再挖深一点。这样不会再与产品有 ...
6 I  G" }1 {, t) q5 p$ J
先感谢您的帮助!
0 ~' ]- ?  ^2 p/ |: n% g+ s由于是X-T文件。我打开看不到特征树,也不知道您是咋弄的。能不能传个视频或截图指点一下!8 I7 E6 T+ G" H

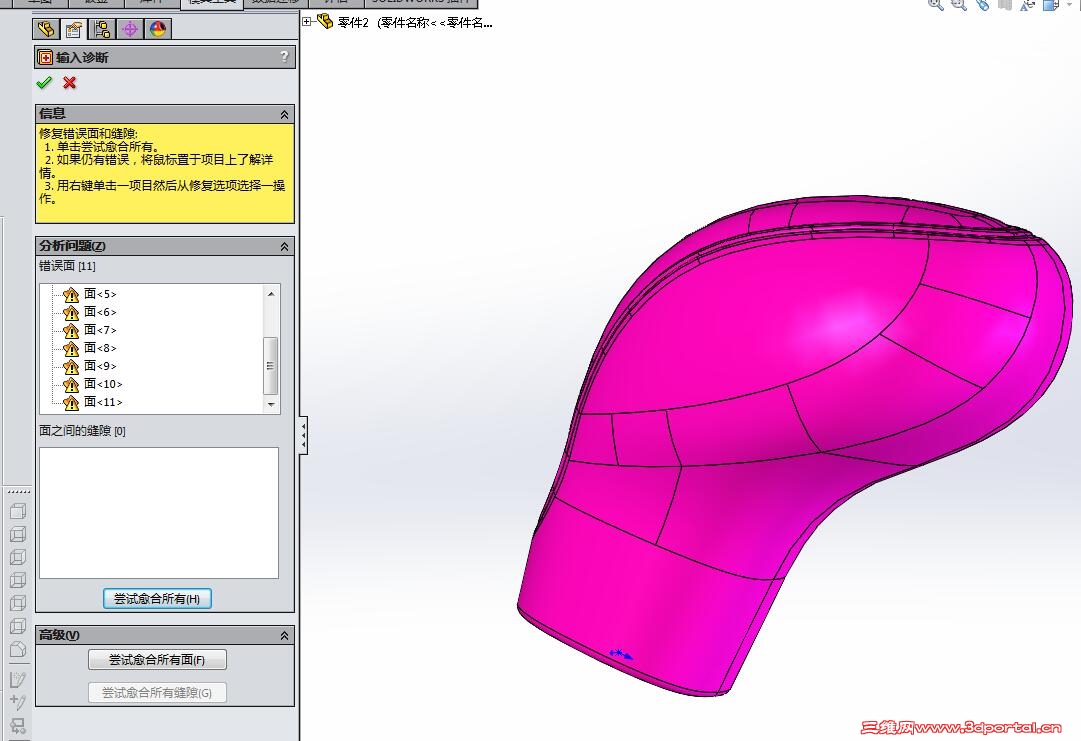

5 k& r; c$ {. c& u' @6 p0 Z& B为什么会有破面呢?
1 q# d% X0 w8 I+ z1 l. a

破面还自动修复不了

破面还自动修复不了
2 K. e+ v# J! S, u" n, e% B
发表于 2017-6-14 12:35:32 | 显示全部楼层 来自: 中国香港

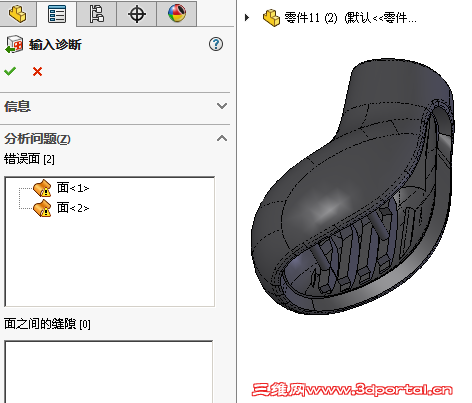

樓主提供的零件(主體)本身已經存在破面:  D0 ]$ U5 [+ g: ?) `, h  {
# s, Y+ M1 p; z2 u
发表于 2017-6-14 12:44:30 | 显示全部楼层 来自: 中国香港
SW2016 发表于 2017-6-11 20:12$ E5 C3 y8 j1 l; I% j. @) [
大鹿大好方法,大鹿大所说的准备工作是把三个零件组合为一个实体吗?, x; O  o# F4 y: \$ [
但三个零件之间有缝隙,不知大鹿大 ...
! S8 y0 [' t0 ]6 s" q/ h/ z$ T( U& w
謝謝 S大回复。

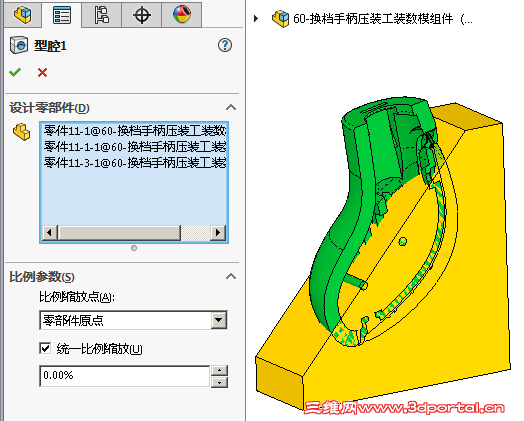

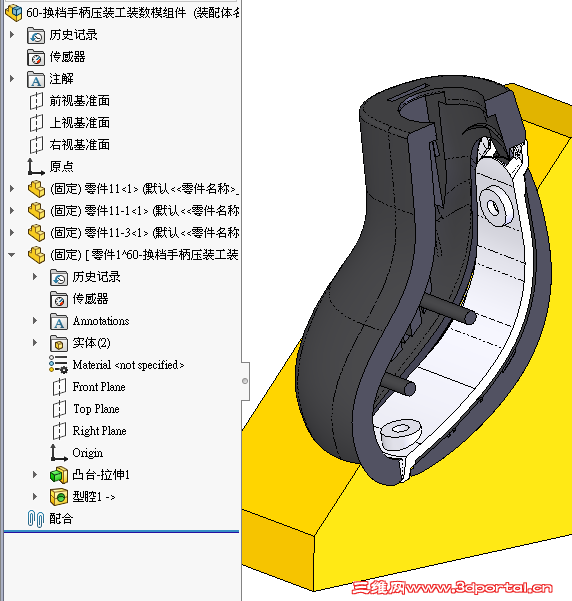

+ a) c, d; n3 x三個零件之間是沒有縫隙的,只要修復主體零件的破面,即可順利進行型腔特徵:

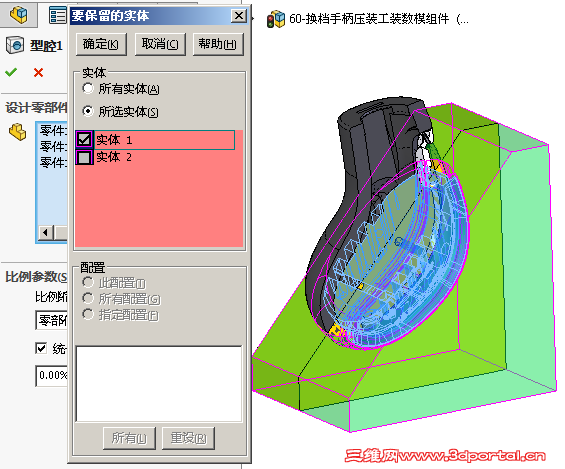

. L* {. T; @( P& L- _6 A: A8 h$ T9 P SNAG-0002.png
$ C  [0 K& H: s! {- e/ K. P SNAG-0003.png * j$ y# N3 k; Z/ n8 J. x' x# W

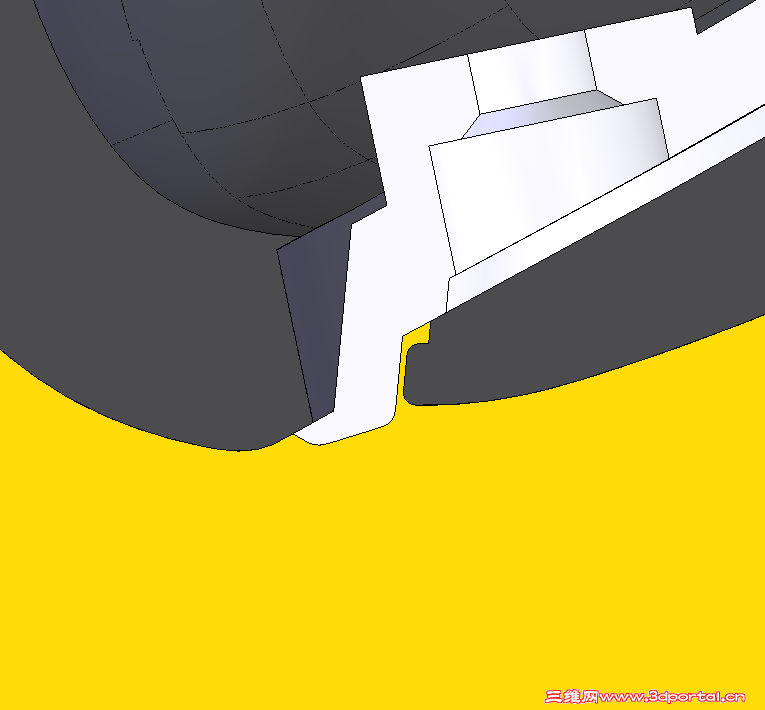

2 |. t, c. f" z: z3 S雖說順利進行型腔,但“修飾線”所引起的問題不容忽視:
/ G, C% v  k5 D7 G/ I# U* F$ c2 V SNAG-0005.png
' I5 r  J% A1 z" Q8 G
发表于 2017-6-14 13:32:01 | 显示全部楼层 来自: 中国广东肇庆
大鹿 发表于 2017-6-14 12:44+ v5 \  G2 x3 ^4 c* @
謝謝 S大回复。
* A2 Y6 @4 R* J- f+ A2 i. ~$ c三個零件之間是沒有縫隙的,只要修復主體零件的破面,即可順利進行型腔特徵:
4 k% e$ }/ }1 n  ?/ R
大鹿大的做法果然和我想的不一样。
" ]" `9 ^  p  y楼主的目的我估计是要做个工装夹具,把这个手柄头夹住。6 y3 v- R7 \7 b5 x) d/ }
我说的缝隙指的是两零件间的那条坑,我的想法是把这坑填了,再把三个零件组合为一个实心的实体,然后组合差集,没想过空心的也可以。- C9 @- F" U! L+ ]

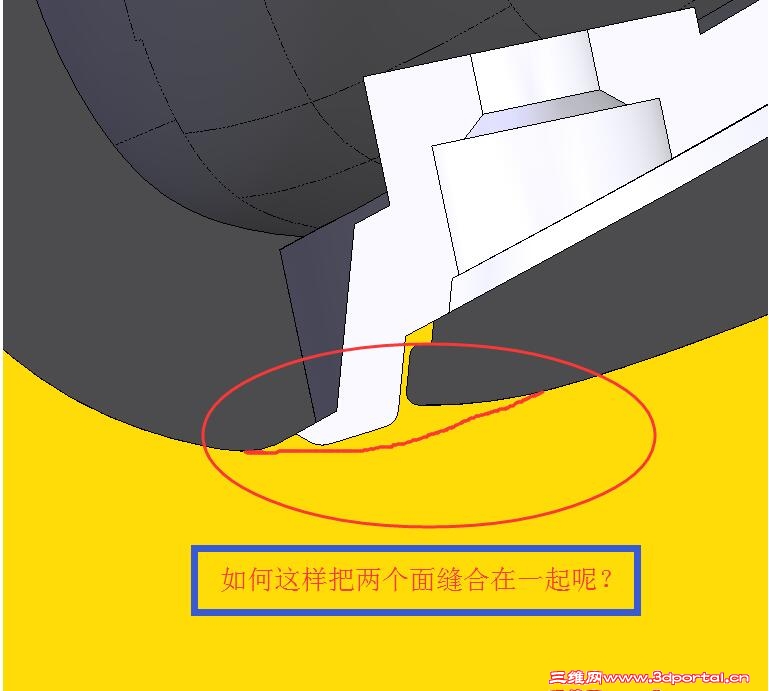

如图,红框中的那部分如不去除,应该会影响装夹啊。9 W* \' \" a: l0 I' d6 Q5 w
. e* r# s/ o4 v4 a* Y
" D. v( @8 F# f/ ~& Q! Z2 S% T/ ~# t8 c) i- Q3 g

点评

謝謝幫忙加上紅框,俺就是說此處【不容忽視】!  发表于 2017-6-14 15:25
发表于 2017-6-14 16:32:14 | 显示全部楼层 来自: 中国广东肇庆
大鹿 发表于 2017-6-14 12:441 P; V9 D( T9 q7 o) p* S7 q
謝謝 S大回复。" K  r2 @) x! w* Y+ N, `
三個零件之間是沒有縫隙的,只要修復主體零件的破面,即可順利進行型腔特徵:
' E$ ?/ U" }  h. `" n
楼主的模型面很零碎啊,不知是原档如此还是转换后的结果,一圈边线就有百多条线段,给我的感觉是山寨厂生产的劣质产品。9 h4 F! p) s8 g8 ~+ |
以前大鹿大说的线条振动我还没有直观印象,今天终于看到振动线条的真容了。

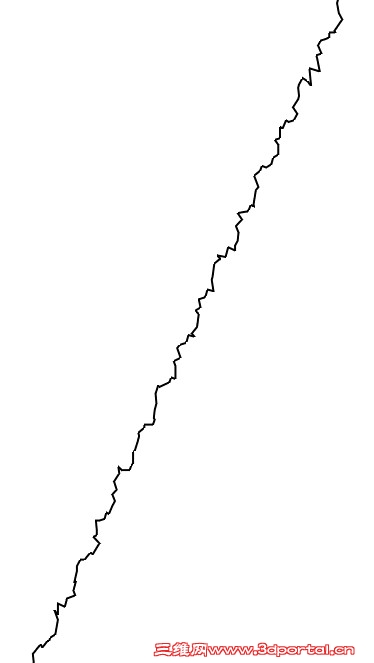

. Q! [$ z% _4 G( m4 M7 ~2 f3 n! a zd1.jpg ; [+ g4 Z4 z  S4 H0 g; K
 楼主| 发表于 2017-6-14 17:18:03 | 显示全部楼层 来自: 中国重庆
大鹿 发表于 2017-6-14 12:44
( \" x! T" h& R$ `  t! G% w1 ]) D謝謝 S大回复。% {' s# r) m) i5 j( {' h
三個零件之間是沒有縫隙的,只要修復主體零件的破面,即可順利進行型腔特徵:

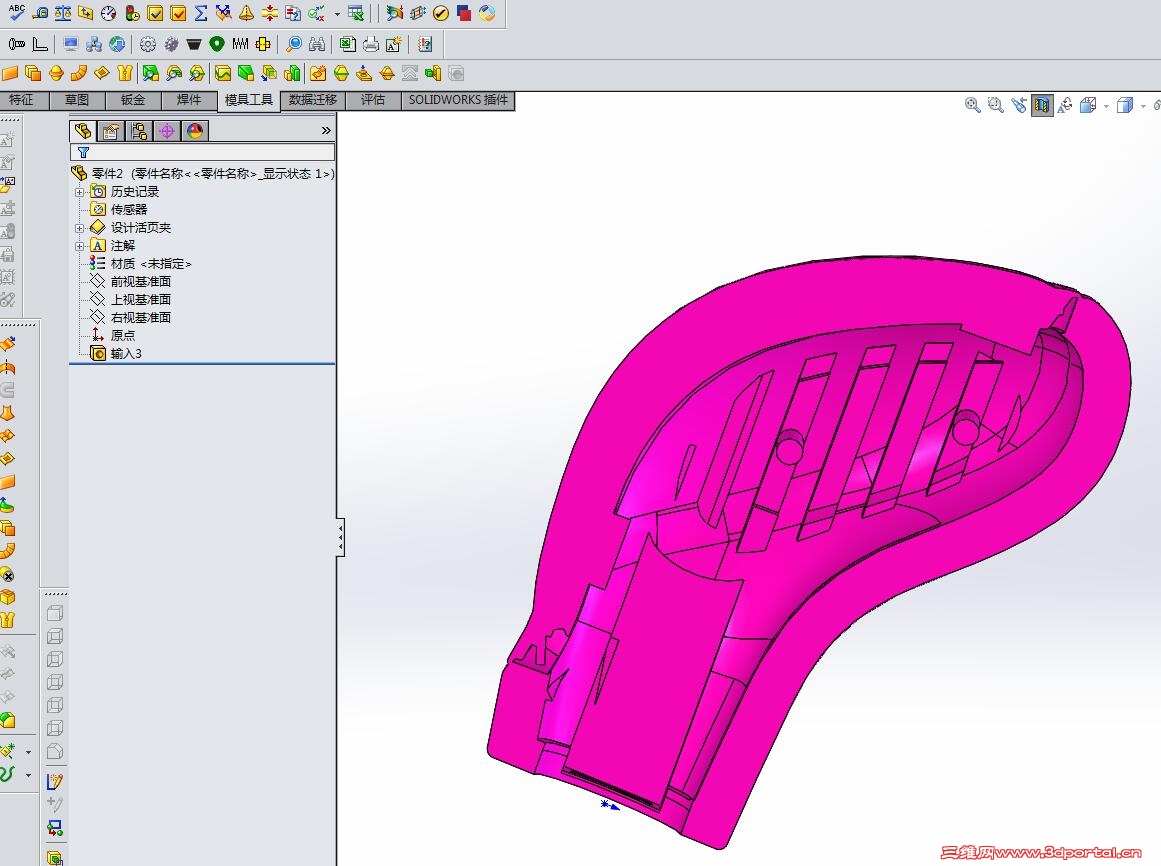

% a: W" p  v1 o5 ~我就是没明白,如果要下图中那样的结果,如何操作!
/ c' a2 N8 N, _- [( y 1.jpg
$ [5 H2 ~( Y/ X9 M: J
发表于 2017-6-14 17:29:37 | 显示全部楼层 来自: 中国广东肇庆
无友 发表于 2017-6-14 17:18( U% l/ D* L7 ^( w  m" d+ x
我就是没明白,如果要下图中那样的结果,如何操作!
; C6 Z8 O5 K; q) E. x* C5 @

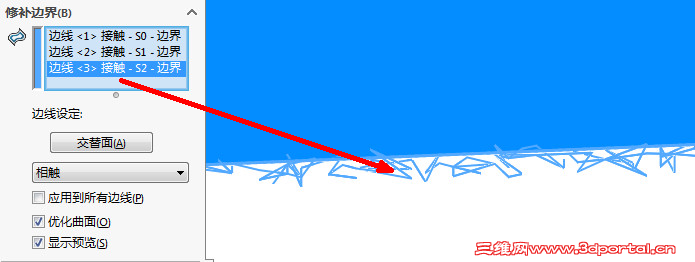

按理应该是很简单的事,但楼主你看这边线乱成什么样子了,难搞啊。: \7 t) r* i+ J/ p# j+ w" _
le.png ) _0 ~+ `3 J, G- C
发表于 2017-6-14 18:35:25 | 显示全部楼层 来自: 中国香港
除非某些特殊的情況,一般都不會以“仿形”方式製作夾具,
/ J: W& x( \/ J! n( U  `# e9 k這是基於模具、注塑、環境溫度 等等的偏差和變化,
- Q9 |6 j! Q" `) N# P: ]不可能每件製品都能“舒服地”安躺於仿形的夾具之上;2 f- G! N1 Z) P- `
一般都會以多點的定位方式製作夾具,如下圖:

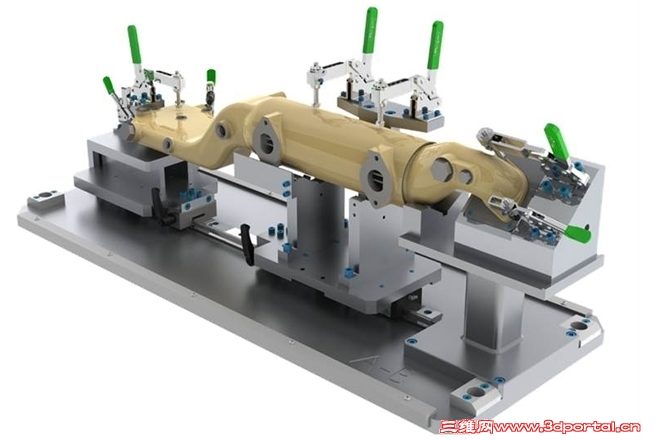

& O7 `, x  Q- m' M" | assembly-fixture-manufacturing__large.jpg
 楼主| 发表于 2017-6-15 09:01:54 | 显示全部楼层 来自: 中国重庆
大鹿 发表于 2017-6-14 18:35# g9 S0 ?( A, W  t- H8 A$ @
除非某些特殊的情況,一般都不會以“仿形”方式製作夾具,  x! a/ U. l# h9 \$ f' ^
這是基於模具、注塑、環境溫度 等等的偏差和變 ...

' t# }& e5 r+ ]# u! U+ E/ x再次感谢您的跟贴指点!9 U8 T' g6 |4 l% P
由于工况环境的不同,既然选择仿形,就没有必要做多点装夹!2 d* t1 s7 g% Y. q& J8 {3 b+ x: `' c
我更想学习的是,如何做曲面包裹有这样缺陷产品,得到相对理想的仿形模具!
发表于 2017-6-15 11:03:07 | 显示全部楼层 来自: 中国广东肇庆
本帖最后由 SW2016 于 2017-6-15 11:07 编辑
) ?3 N; t! L/ A0 c  V4 M) [8 r# \, T1 E4 A( |
楼主看这样行不行
6 g" P' t5 H( |- k楼主的原模型过于糟糕,用原来的边线放个样都不成功。: d4 z: Q3 ]& H% k7 K& \+ I' d
这个是保留原模型的三个大面,再重描边线放样做的。
1 d+ ^. O/ c! _- v, p" U

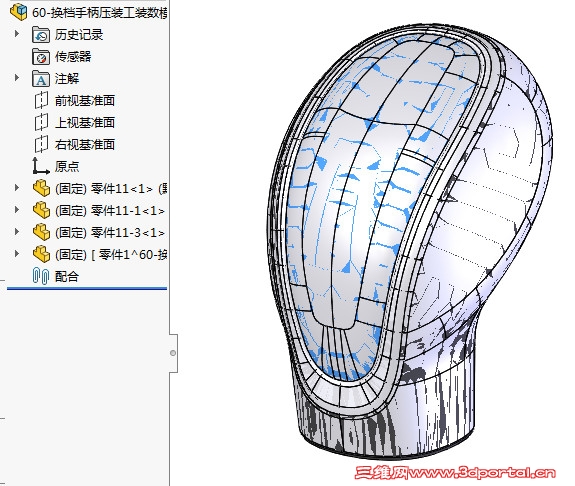

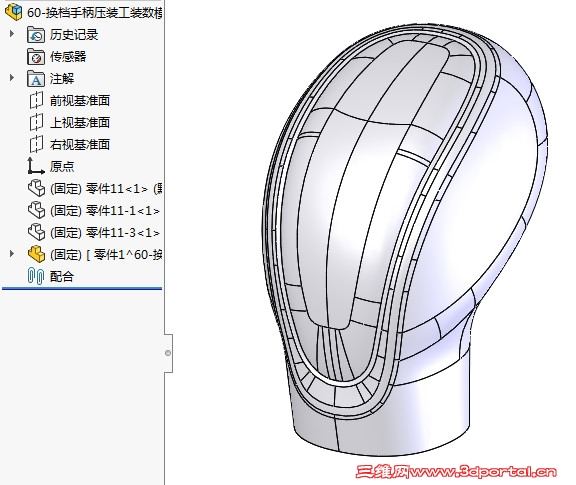

: S; b: u, i, H! a$ g 2017-06-15_104728.jpg
" B1 K* ?5 j/ c7 E* X 2017-06-15_104809.jpg 9 n5 {8 e2 f" m; ^: u) G

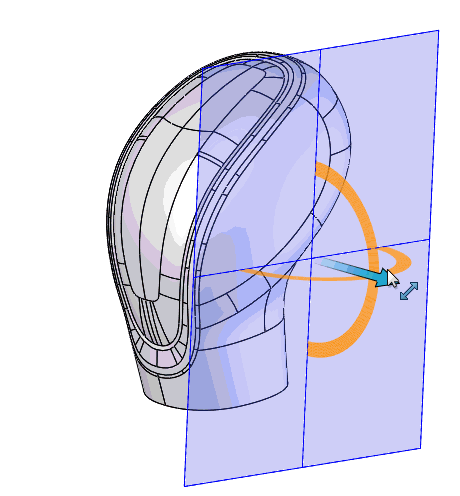

A.gif % V( I; g1 @5 R

/ J& k6 r( [( C. S0 R% j5 [我只有2016,所以转换为XT格式的给楼主看一下。
) c, I* B) U2 ` 60-换档手柄压装工装数模组件A.part1.rar (1.91 MB, 下载次数: 5)
 楼主| 发表于 2017-6-15 11:15:55 | 显示全部楼层 来自: 中国重庆
SW2016 发表于 2017-6-15 11:030 {* ~. C" ?( H: n
楼主看这样行不行
6 v1 j( C/ X6 K+ \0 a1 F# v0 N楼主的原模型过于糟糕,用原来的边线放个样都不成功。! J8 r1 `' I5 \& r: _8 H6 t6 |
这个是保留原模型的三个大面,再 ...

: f7 U1 ^# `0 O2 K谢谢您!就是这个意思!
( a: S$ k4 q7 w5 l- @3 H由于原模型糟糕,就需要这样处理模型。& i& f3 h0 o5 M- o
如何用描轮廓重新建模,能做一个教程么?

点评

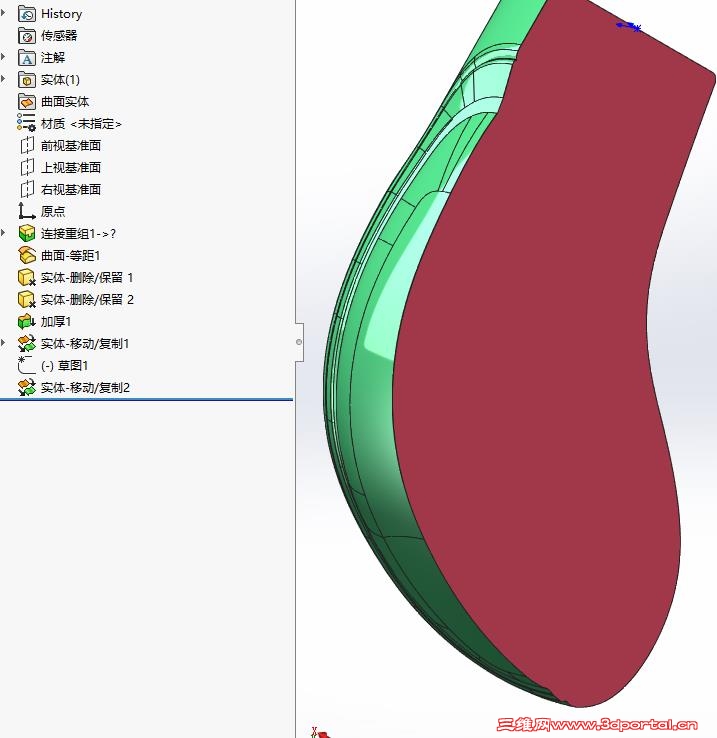

方法有很多,自己多试试吧。原理楼上的朋友讲得很清楚。 [attachimg]2314956[/attachimg]  详情 回复 发表于 2017-6-15 11:26
发表于 2017-6-15 11:26:01 | 显示全部楼层 来自: 中国浙江嘉兴
无友 发表于 2017-6-15 11:159 `# N/ J+ }. J0 U$ s2 y
谢谢您!就是这个意思!, A/ A) E) ]- O& j3 v
由于原模型糟糕,就需要这样处理模型。
% ~  I9 G. F, T* {# B( }如何用描轮廓重新建模,能做一个教程么 ...
) z4 H: e* g9 y: Q& I
方法有很多,自己多试试吧。原理楼上的朋友讲得很清楚。& j# E3 a. w) k) c5 b8 n
. l- o, j! F; p0 s; g8 [
发表于 2017-6-15 12:04:25 | 显示全部楼层 来自: 中国广东肇庆
licoolicoo 发表于 2017-6-15 11:265 o& S7 ^) Q8 w8 ^, R
方法有很多,自己多试试吧。原理楼上的朋友讲得很清楚。

& K& Q- V- V  ]: F  Blicoolicoo大师的方法很棒,比我的简单,佩服!
发表于 2017-6-16 13:28:30 | 显示全部楼层 来自: 中国广东佛山
