3D尺寸与2D图尺寸对不上

zyf269 · 发表于 2017-2-22 20:06:09

您需要登录才可以下载或查看，没有帐号？注册

x

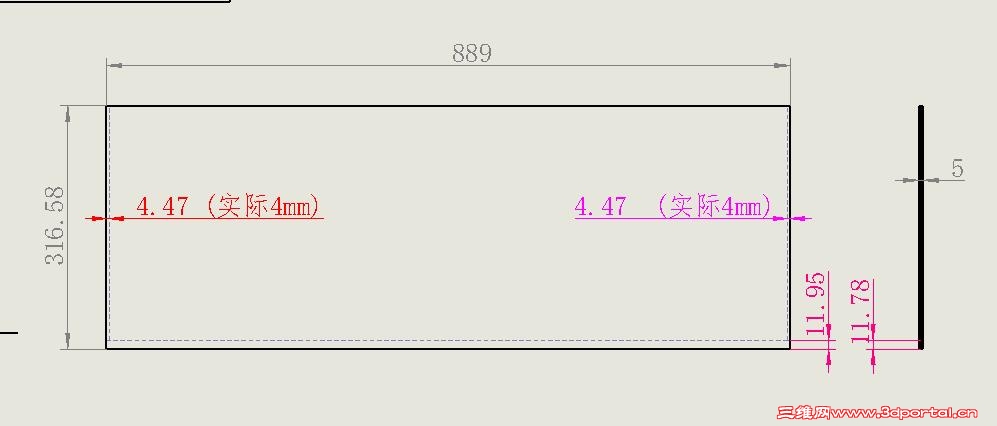

3D尺寸与2D图尺寸对不上？之前我相信不会有这个问题出现，现在不能相信软件了。
请高手指教
谢谢！

3D尺寸与2D尺寸对不上.zip (185.38 KB, 下载次数: 14)

大鹿 · 发表于 2017-2-23 11:01:34

某人在某論壇的回覆如下：
“正交視圖（正視、俯視等），必須使用投影尺寸（系統預設），否則，會因為選取了深度不一的點或線，導致數據變大。
點選以下動畫，看看有否幫助。”

pzhzshun · 发表于 2017-2-23 14:10:53

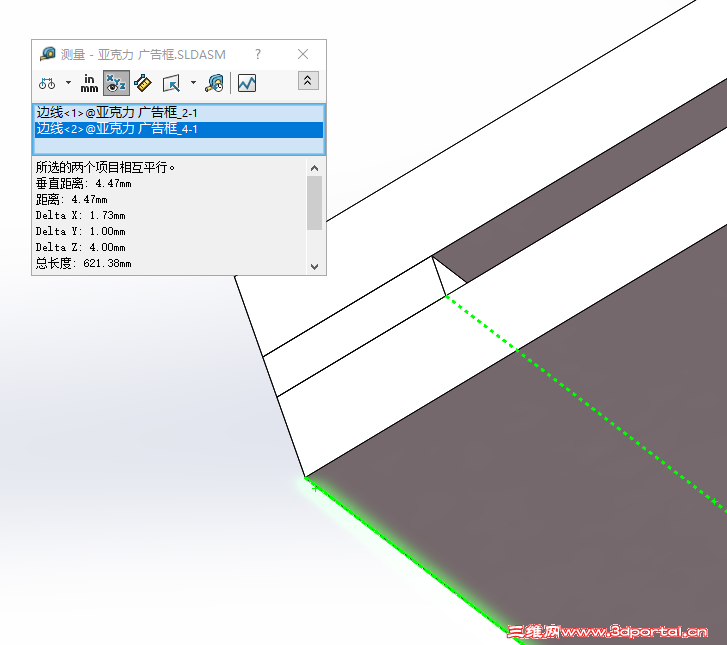

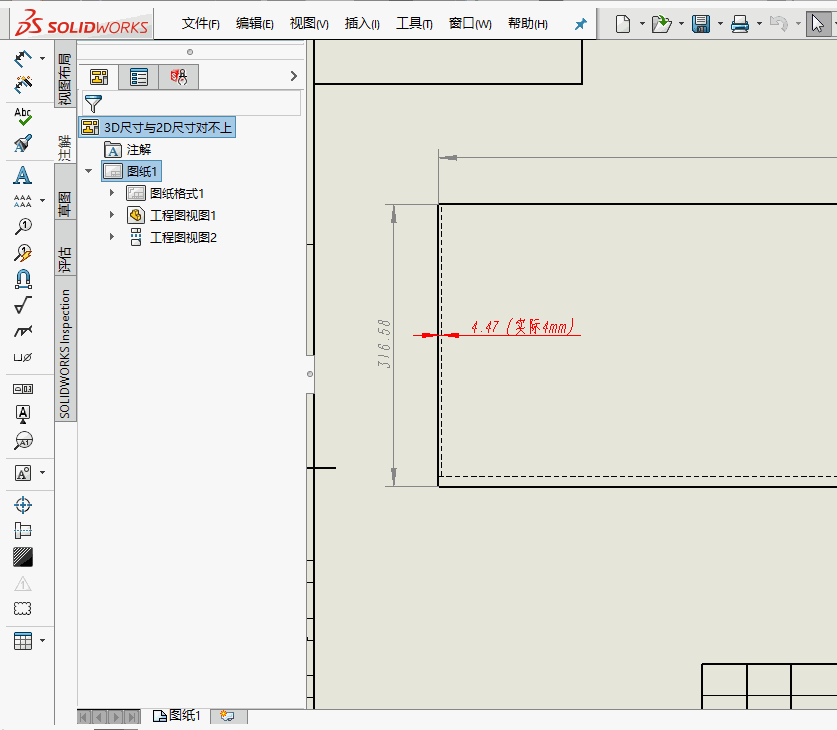

视图尺寸类型选择的是真实尺寸，标注出来的尺寸是下图所示的尺寸。

把视图尺寸类型改为『投影』即可：

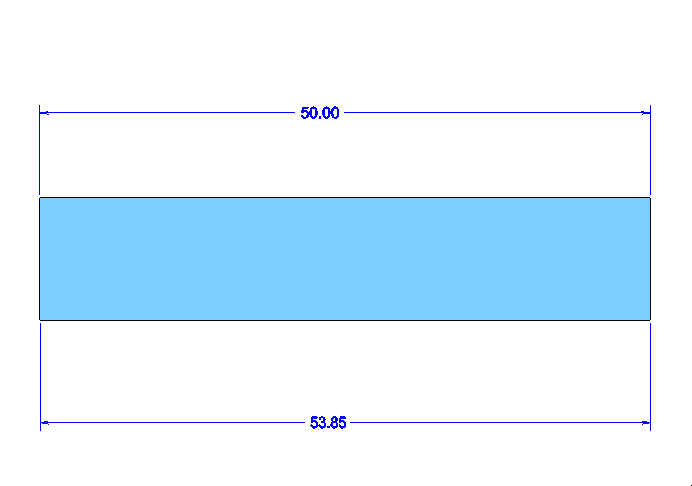

zyf269 · 发表于 2017-2-24 13:56:22

谢谢大家的帮助

liun000000 · 发表于 2017-3-27 21:51:33

第一次遇到这样的问题点,有意思
