【3D亮点】中望3D实体分模操作介绍

Abby001

       实体分模是目前模具行业常用的分模方法，在本篇文章中，小编将以图1 中的干衣机的零件模具设计为例，向大家分享本人在使用中望3D进行实体分模时的工作流程操作心得。
; f; M' }8 A1 g: \( U

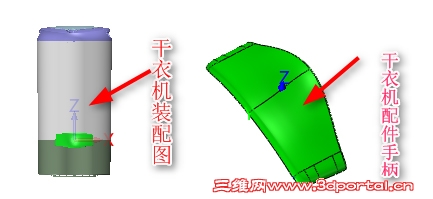

图1 干衣机零件

【分型前准备】

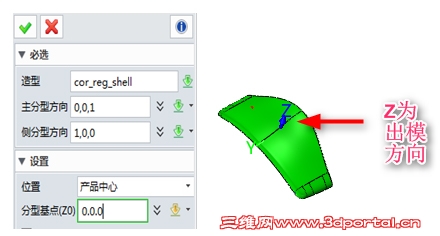

3 w* {1 e/ z; p. u# k$ [       首先，我们需要对产品进行定位，因为一般产品在最初的状态很难符合分模的实际要求，通过使用中望3D的“定位”功能，我们可以快速地让产品定位确定出模方向（图2）。
1 p0 ]+ [5 z; G: ]. P% G

图2 产品定位

       第二步，就是进行拔模分拆面观察，看看产品出模是否有倒扣位置；然后对产品进行厚度分析（图3），通过移动鼠标，在产品的不同位置显示出产品的厚度，看产品是否会因过厚而缩水，影响产品外观；
' Q: M0 G) ^& Q% o9 ]9 {8 i( @- r( |

图3 厚度分析

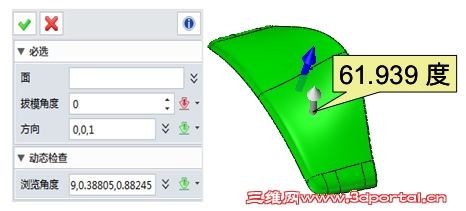

       再进行检查拔模，也是通过移动鼠标在产品的不同位置来显示出产品不同的角度，从而分析是否合适出模角度，如图4所示。
* n% e1 c# ]8 L

图4 检查拔模角度

       通过使用中望3D在模具模块中的“定位”、“拔模”、“厚度分析”、“检查拔模”等功能，能够帮助设计师快速做好分模的前期准备工作，提高效率，从而缩短整个模具设计的周期。
( B0 N3 y/ |2 ^1 @3 \* K2 y' z【分型设计】
       通过“区域”功能来计算产品，快速定义出型芯和型腔。然后进行“补孔”操作，把一些开放区域做成片面。中望3D的“补孔”命令非常实用，能够快速实现补片面的效果。

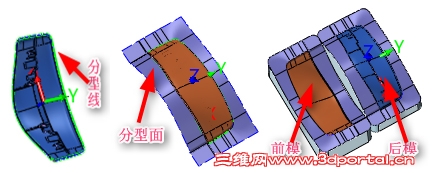

% N" `- e. w( x. q! ^; k5 q4 i       再用“分离”功能，创建区域造型体分离型芯和型腔生成分型线，通过分型线从而创建分型面。用“拆模”功能来修剪模板到型芯和型腔的分型面，最后得到前后模仁（图5）。然后进行拆镶件，滑块和斜顶，再根据工作中的需要调入相应标准件（图6）。
5 `; C' U+ e3 [  P, K. o/ o  X7 n

图5 分型线、分型面、前后模示例

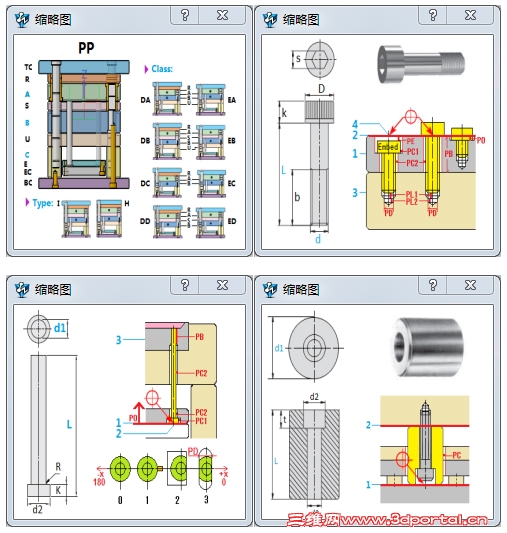

图6 模具标准件库示例

       中望3D是一款国产专业的三维设计软件，操作起来易学易用，其模具模块能帮助设计师高效地完成各项模具设计工作：在模具设计前期准备工作中定位、厚度分析和拔模角度等能让设计师快速对模具设计产品进行分析；而区域、补孔、分离等功能则能让设计师在分型设计中快速生成分型线，创建型面；除此之外，中望3D的模具标准件库功能也是非常实用的，除了有龙记模架外，还有各种不同供应商、不同类型和规格的模架，以及其他标准件如顶针、司筒、撑头、中托司、滑块、小拉杆和螺钉等，设计师都可以根据工作需要调入使用。
$ a0 l3 ]5 J- `$ X  X4 x       马上下载中望3D 2017版，享受高效灵活的设计体验：http://www.zw3d.com.cn/product-58-1.html
       Z3是什么格式文件：http://www.zw3d.com.cn/blog/201503131763.html
