SOLIDWORKS2017新功能抢先看之MBD ICT—Cookie lin 3 M$ r, i: t6 @+ O' ~7 R( g
. D6 w# R2 p9 r" W2 P, h1 R【智诚科技/l林康杰/Cookie lin 】
, |7 t$ n7 c* ^# JSOLIDWORKS 2017在工程图上为我们添加了不少的新功能：2 H# R" N/ S O2 m% w/ |

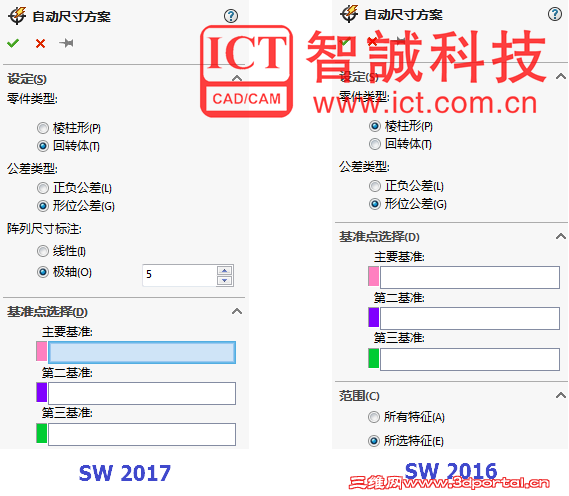

1. 自动方案中的“形位公差”类型支持阵列尺寸标注。如图1所示
8 e: w8 t2 g6 V; t9 O! P* c- q: {0 D
f! S! T+ { q& @, x, M
图1

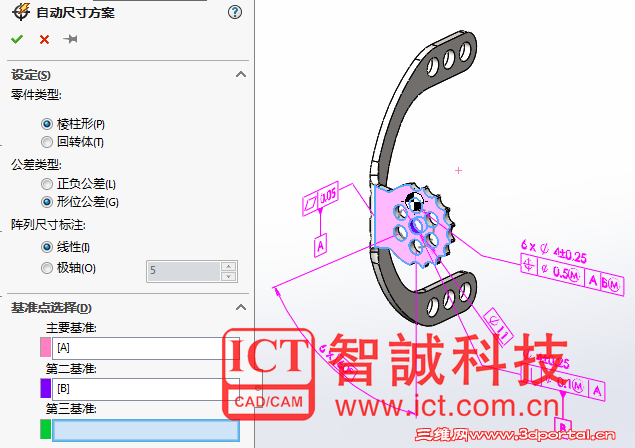

3 z. e( L9 [3 u0 w2. 第二次应用“自动尺寸方案”时的基准支持直接选用上次生成的基准进行重复利用，如直接单击基准A、B。如图2所示( q2 k- j! G# U( L+ W* ?, o
\$ m; J; ?; ~! ]
图26 z9 H% V, ?9 H! K

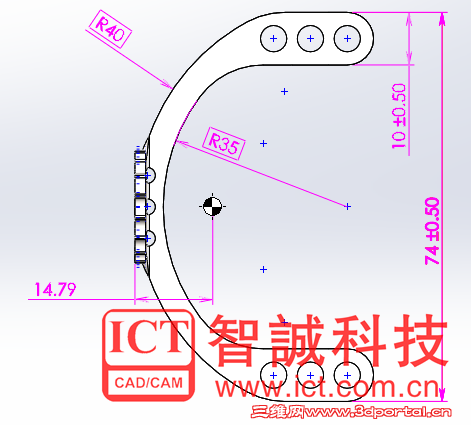

3. 2017 MBD支持使用边线与边线之间进行尺寸标注、端面与质心标注。这样使得MBD的尺寸标注与工程图一样方便，另外尺寸类型新增了“基本大小尺寸”。如图3所示- e2 O2 v$ ^: m& M
# ~0 {" \9 Q( a; x$ o' x2 A/ l
图3

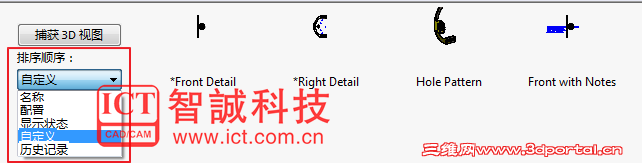

, f* ^6 q+ V9 ~1 v+ K4. 新增视图排序，让我们按自己的视图摆放进行发布。如图4所示/ W* v" ^& ~% U+ v! t
e/ Q# s( \- @2 O) E3 j
图4

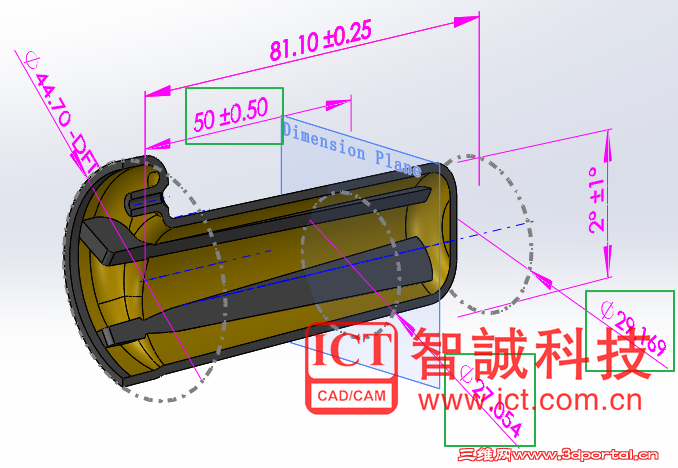

9 U5 k9 Y6 K5 h' }3 ^# |5. MBD 2017支持直接用基准面作为要素进行标注。如果我要得到一圆椎的任意截面大小。这时只要得到该截面的基准面或平面就可以轻松得到这个截面的大小。如图5所示
, O: @/ w4 J0 X" O
/ ~8 I! _ [6 ^* M
图54 q* Z+ U3 I9 [. y% c/ i+ v

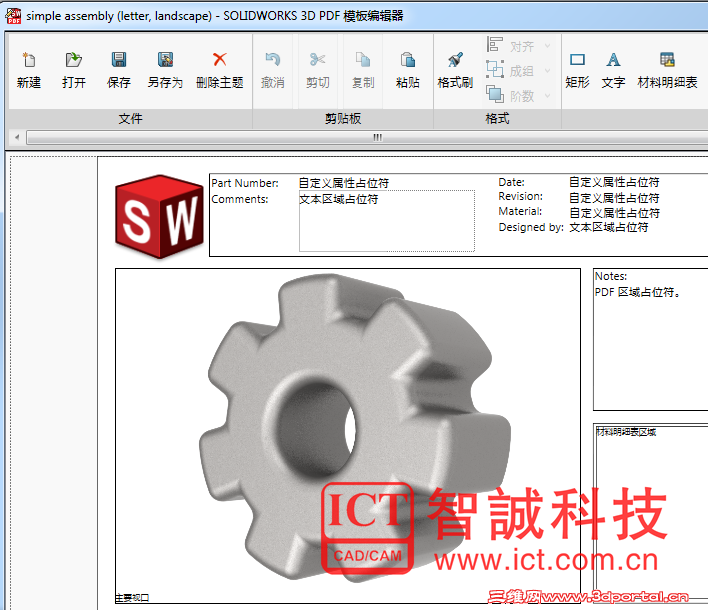

6. MBD 2017的模板编辑器变得更office一样简单操作，例如：复制粘贴、格式刷、对齐等等。这样就很容易得到符合公司的视图排版。如图6所示" b3 l9 p# U6 h0 z% Y4 Y
, h; a* O; L- [/ W图6

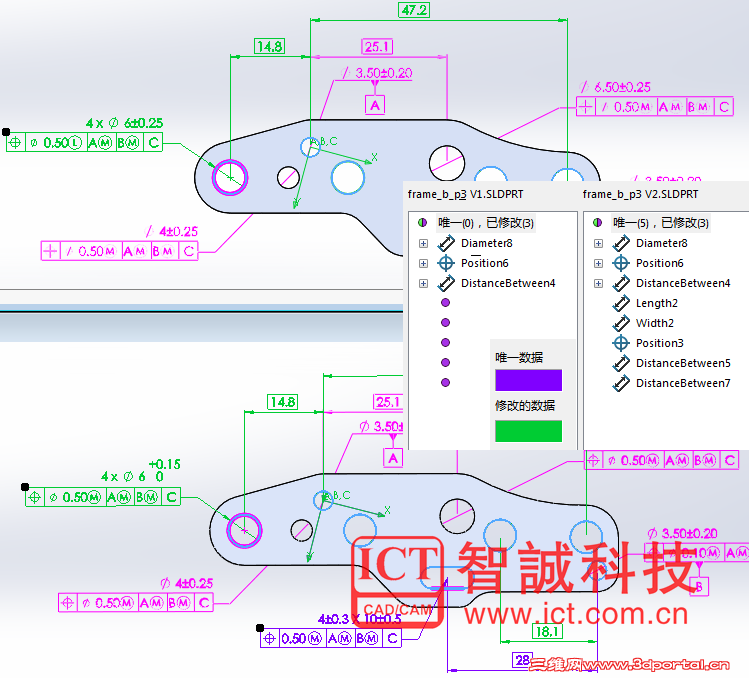

8 M8 o5 `8 E* J1 L8 \, o6 C1 L7. 对于零件与工程图的比较或许用的人比较多。MBD 2017新增另外一种比较方式3D PMI比较，该比较的对象是MBD标注的尺寸类型，可以快速找出两者的差异。如图7所示6 d, H" v; d" G; G
4 r: b3 O! @' t6 {3 H. H Y* t
图7. z. E9 X: c! M2 |! I6 V
' k0 S: m$ C* u! ~9 c$ G
. B c7 l/ e& q* _
|
|
