       随着市场竞争的日趋激烈，模具企业对模具加工工艺技术的要求更高，模具异形流道的加工就是其中之一，由于其加工复杂，因此，需要有高效、专业的CAM编程软件才能确保加工的品质和效率。中望3D是集产品造型设计、模具设计、2-5轴加工于一体的专业CAD/CAM一体化软件，能帮助模具企业高效应对各种新挑战。本文将结合一个实例，向大家介绍中望3D在模具异形流道的加工方法——驱动线切削。
* q2 h5 L- h$ I       下图1即是我们本次的例子图示，下面我们看看具体的步骤：

(, 下载次数: 349)

上传

点击文件名下载附件

图1 案例图示

第一步：提取驱动线

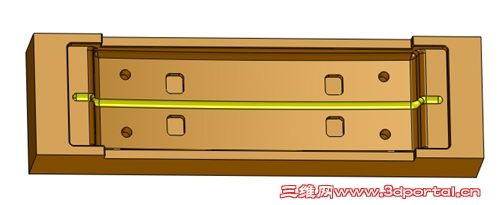

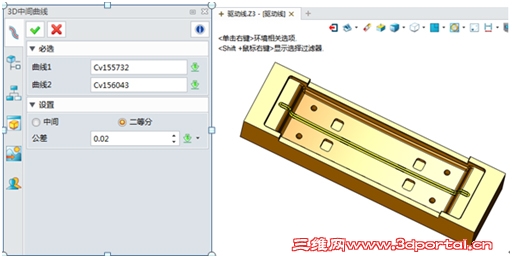

       点击“边界曲线”提取流道的边界（图2），再使用“3D中间曲线”计算出流道的中心线，也就是驱动线（图3）。
" t% a7 s3 P2 d- i& K' B( @

(, 下载次数: 359)

上传

点击文件名下载附件

图2 提取流道边界

" S5 b4 l; v. O, j

(, 下载次数: 349)

上传

点击文件名下载附件

图3 计算出驱动线

第二步：使用驱动线切削加工流道。

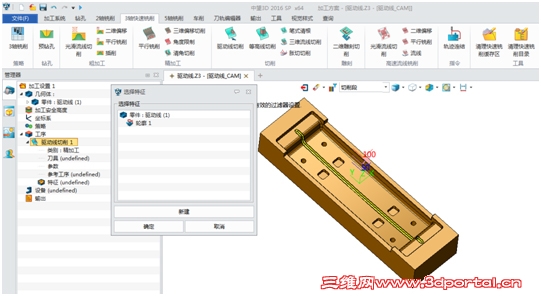

       进入加工方案，点击“驱动线切削”，选择刚才计算出的驱动线为轮廓（图4）。
. J( w3 u* E2 F% _/ K( \4 c8 n: w, G

(, 下载次数: 347)

上传

点击文件名下载附件

图4 选择驱动线

       再选择加工刀具R1（图5），其它使用默认参数。
3 b& F* x: ^1 ]9 m4 k# b2 Z

(, 下载次数: 353)

上传

点击文件名下载附件

图5 选择刀具

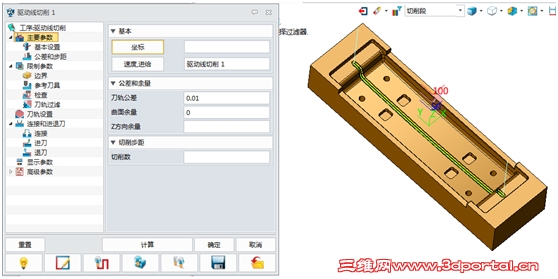

       点击计算刀轨得到刀轨（图6）。

(, 下载次数: 376)

上传

点击文件名下载附件

图6 计算刀轨

       通过以上两步操作，我们就可以轻松完成模具异形流道的CAM工作,再生成G代码输入到加工中心，即可完成模具异形流道的加工，非常高效便捷。
