SW工程图模块画2D方案布局图的一些问题

jch2008 · 发表于 2016-12-10 16:06:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

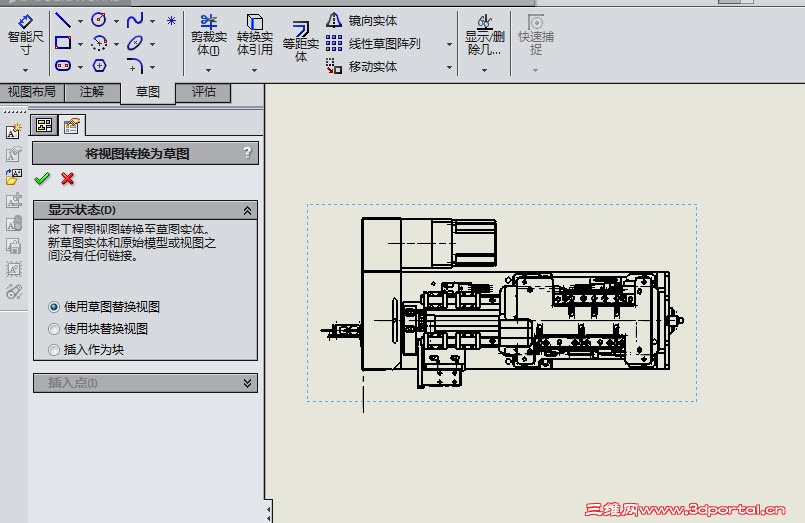

1，有的客户前期谈项目时，只需要CAD的2D方案布局图，且交期也紧急，为了快速出2D布局方案图，
当然也是个大概的方案布局图，就拿以前做过的设备投影俯视图，转到CAD中再去布局，根据布局
尺寸整体缩放、拉长等等。尝试了用SW工程图模块做2D布局图，把以前做的设备投影俯视图，
然后转换成草图，如下图1所示

jch2008 · 发表于 2016-12-10 16:07:02

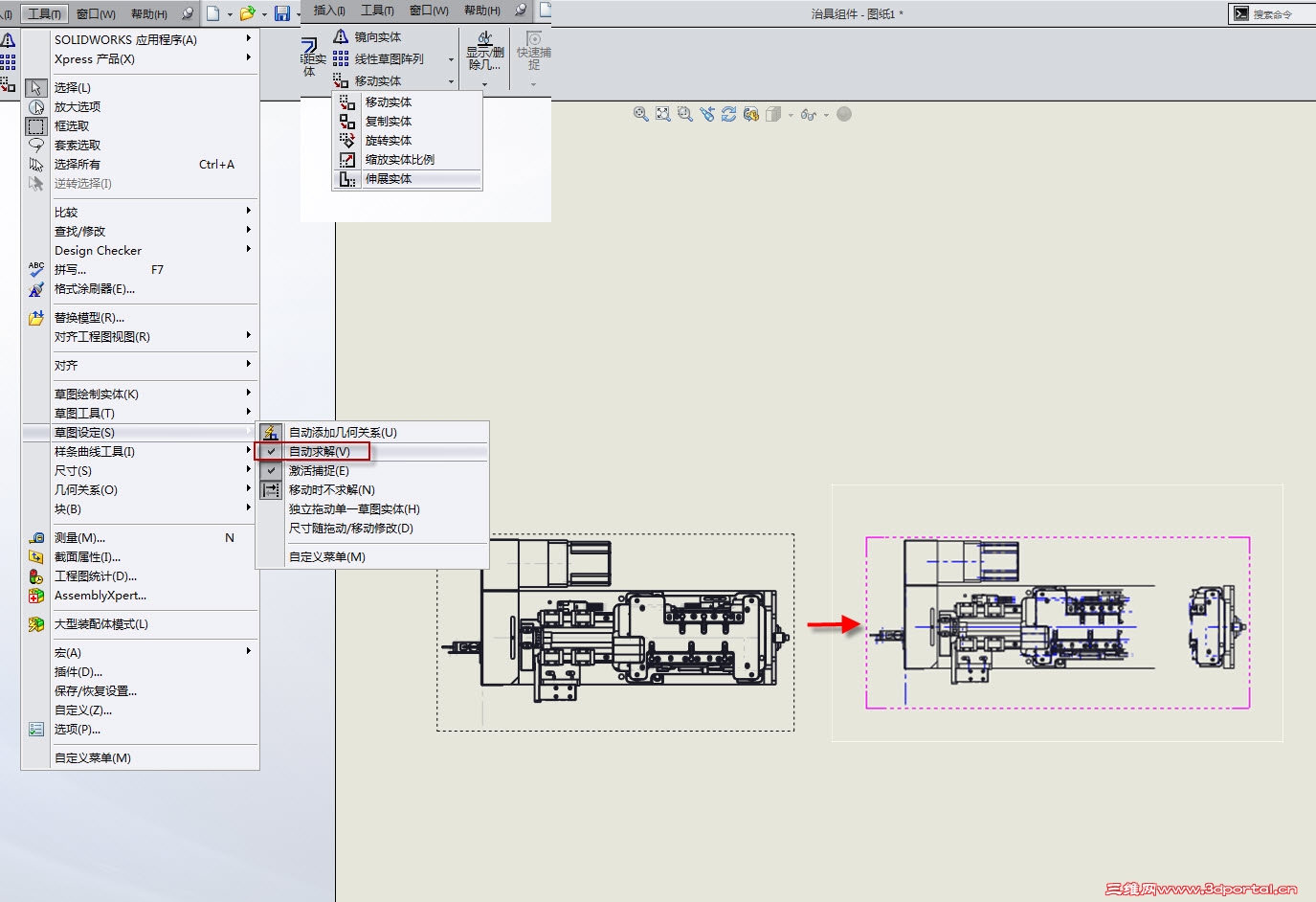

2，在编辑视图中的草图，激活视图，勾选草图设定中的“自动求解”，用“伸展实体”命令，很卡且很慢，
伸展后的效果与“移动实体”功能是一样的，并不是CAD中的拉伸效果。如下图2所示，

jch2008 · 发表于 2016-12-10 16:08:10

3，视图与视图间的精确移动不是很方便，一天产线由很多单个设备组成，编辑完单个设备的草图后，
对齐到流水线时好难捕捉到需要的位置。

jch2008 · 发表于 2016-12-10 16:09:00

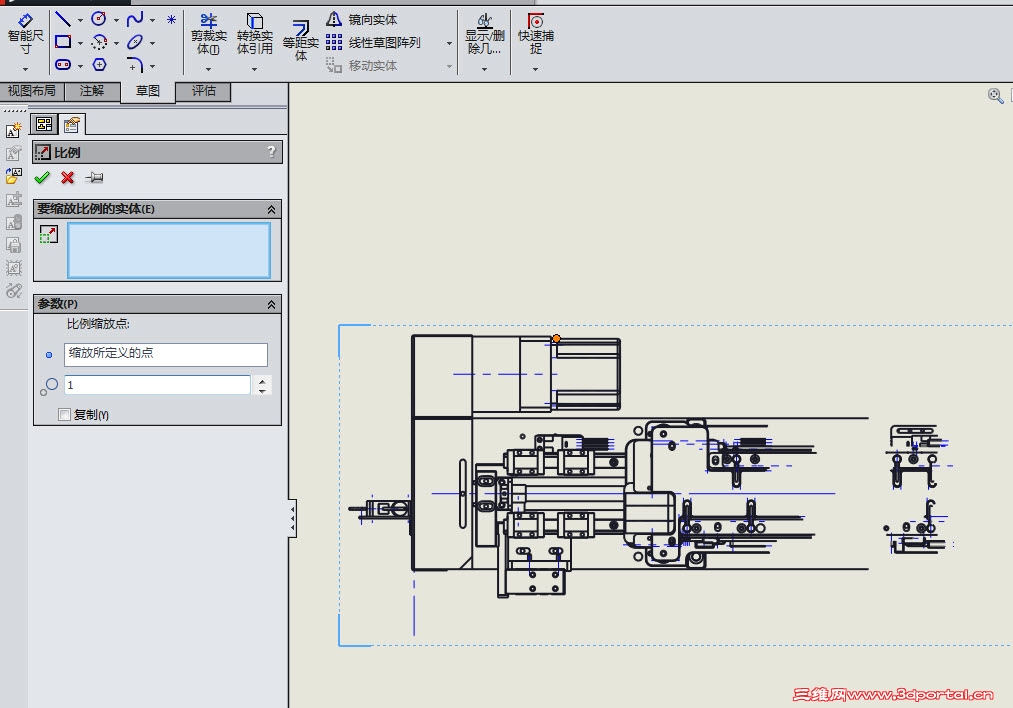

4，比列缩放功能没有单个方面的比列缩放，只有整体比列缩放，不怎么方便。如下图3所示。

jch2008 · 发表于 2016-12-10 16:09:40

最后希望SW后面版本会改善这些功能，嘿嘿。。。

不靠谱的江静 · 发表于 2016-12-10 17:16:17

这种能转到CAD做的就转到CAD做吧，sw的工程图不是用来做这种工作的

yuyanliang12 · 发表于 2016-12-10 17:34:21

本帖最后由 yuyanliang12 于 2016-12-10 17:37 编辑

不靠谱的江静发表于 2016-12-10 17:16
7 a2 R9 @5 a# x6 H这种能转到CAD做的就转到CAD做吧，sw的工程图不是用来做这种工作的

版主:楼主说的是布局图不是工程图，楼主在SW用布局图里试一下看能否行

不靠谱的江静 · 发表于 2016-12-10 18:57:12

yuyanliang12 发表于 2016-12-10 17:346 f( c6 {- H" H8 a
版主:楼主说的是布局图不是工程图，楼主在SW用布局图里试一下看能否行

技术交流没必要强调是不是版主，叫我江静就好。
楼主说的很明白，就是想在工程图中做布局，SW自带的布局功能根本无法应用到实际，布局设计还是用CAD做吧，SW需要的东西太细致。

yuyanliang12 · 发表于 2016-12-10 19:03:02

不靠谱的江静发表于 2016-12-10 18:57
+ ?$ w! m) {; z0 Y8 L技术交流没必要强调是不是版主，叫我江静就好。. M0 u3 C7 @# C4 K4 h
楼主说的很明白，就是想在工程图中做布局，SW自带的布局 ...

对不起没看清楚

yk2906 · 发表于 2016-12-11 07:29:51

不靠谱的江静发表于 2016-12-10 18:57- O( ^* _( }$ i* O2 t' l- e/ U2 S% ?
技术交流没必要强调是不是版主，叫我江静就好。4 g1 f& A- q {
楼主说的很明白，就是想在工程图中做布局，SW自带的布局 ...

1 楼主的确说的明白，要是做布局
2 然而工程图的功能就是根据模型实体的投影作工程图，它就根本没有作布局的功能
3 楼主就根本没试过solidworks的装配布局草图
4 你觉得solidworks的布局草图功能有没有局限性，是从你的需求得出的，与楼主无关
5 楼主对布局的需求，也许布局草图就能满足，你不能拿你的标准来要求楼主

yk2906 · 发表于 2016-12-11 07:31:50

jch2008 发表于 2016-12-10 16:099 J1 g- E. C8 N6 C1 V: H8 H( P6 G1 T
最后希望SW后面版本会改善这些功能，嘿嘿。。。

1 技术讨论就技术讨论，嘿嘿什么
2 工程图就是工程图，根本就没有布局功能
3 改善也是听从正版用户的呼声
4 有布局草图不用，非用工程图，怎么评价你
5 要改进的也是装配体布局草图的功能，而不是工程图

不靠谱的江静 · 发表于 2016-12-11 08:43:30

yk2906 发表于 2016-12-11 07:31 static/image/common/back.gif
% z4 [$ I0 r' ~* X) F1 技术讨论就技术讨论，嘿嘿什么( ~% r& j: @5 n: d- L/ n" v1 d% M( E
2 工程图就是工程图，根本就没有布局功能
! w+ B3 g! t3 h; X4 X3 改善也是听从正版用户的呼 ...

用一个零件文件当布局草图比用装配体里的那个布局功能强多了

yuyanliang12 · 发表于 2016-12-11 09:14:57

不靠谱的江静发表于 2016-12-11 08:43. L$ O8 H6 ~+ _3 C6 o, x+ {0 v" o
用一个零件文件当布局草图比用装配体里的那个布局功能强多了

如果是这样子的话，只能说SW的布局功能要大大加强

13993359550 · 发表于 2016-12-11 09:34:03

个人感觉还是转CAD方便点

不靠谱的江静 · 发表于 2016-12-11 16:27:47

yuyanliang12 发表于 2016-12-11 09:14
$ L6 g" u8 b4 Z9 r( R如果是这样子的话，只能说SW的布局功能要大大加强

设计不能仅靠软件的功能，可以灵活运用嘛，布局其实也就是几个草图，可以用一个零件图作为“布局”这个零件图里全是草图框架，各种关联全在这个零件里，草图可以是一个，也可以是多个关联的，其实这个样子就相当于自上而下了，跟布局就有点远了

yuyanliang12 · 发表于 2016-12-12 12:54:34

不靠谱的江静发表于 2016-12-11 16:27- s4 d$ M, y1 a p: ^
设计不能仅靠软件的功能，可以灵活运用嘛，布局其实也就是几个草图，可以用一个零件图作为“布局”这个零 ...

布局的目的就是为了自上而下的设计考虑的

jch2008 · 发表于 2016-12-13 09:59:46

我们做给客户看的CAD方案图，几乎也是一个方案成品的2D图纸，做设备的坛友应该都很清楚这个
实际应用的环节。各位提到用SW本身的布局功能还是无法实现，主要是因为投影过来的设备视图曲线太多
，编辑起来不方便。个人感觉SW只需细化下面几个功能，我们就可以与CAD一样方便做2D方案图。
一，视图与视图间可以精确捕捉移动。
二，草图中的“移动实体”，“伸展实体”在编辑多曲线时不要太卡，“伸展实体”与CAD的
拉伸曲线一样。
三，“伸缩实体比列”功能中增加X,Y方向可单方向放比列的功能。

热烈欢迎各位讨论及指教。哈哈。。

dwsxsl · 发表于 2016-12-23 19:19:32

建模不就可以了！或在autocad里搞，搞得这么纠结！先搞清自己要做的啥！要快就简化细节！solidworks草图是基于参数化约束的，你搞那么多细节不卡死才怪！你就是换proe或其他也一样卡死你。

dwsxsl · 发表于 2016-12-23 19:23:30

要精确就建模型和在零件里建草图。后期出图是可以直接用的。你在工程图里搞，前期的工作，后期基本没利用价值。
