【3D亮点】中望3D2017：钣金功能升级改进，让设计更轻松、更高效

Abby001

       众所周知，钣金是五金结构件的重要产品之一，而随着现在产品结构造型、零件造型的多样化和复杂化演变，对钣金的设计也要求越来越高。如图1所示，对于这种造型复制，被赋予一定功能性的钣金件，则需要有专业的三维CAD设计软件支持才能精准、便捷的完成其设计工作。

图1 钣金件

       中望3D新推出2017版，对钣金模块的功能进行了全面的升级改进，是设计师完成各种钣金设计操作的高效利器，下面我们通过完成图1这个钣金件的设计，一起来体验下中望3D2017版的钣金模块功能吧！
" w/ b5 [" `; o1 i4 C( Z& |  i       第一步：创建钣金件基体。
( W2 _* u6 k% p# V  B, `       绘制下图2所示的草图，并参图2添加尺寸和约束。
& N" F3 o( T5 ^( F- l( G

图2 草图

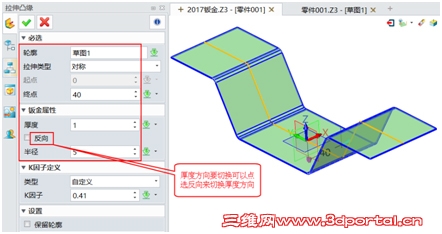

       使用“拉伸凸缘”功能，创建钣金件基体，相关设置可参考图3。
6 Y/ H' u6 t, B) s3 G0 K2 K

图3 拉伸凸缘

       第二步：如图4所示创建基准面，并在此基准面上插入草图，通过使用“扫掠凸缘”一步扫出任意形状截面凸缘。
9 z9 M5 |0 }- r8 @8 ~$ F

图4 创建基准面

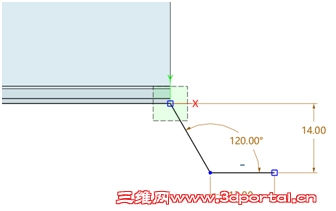

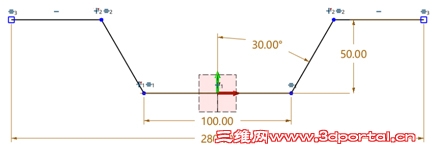

       绘制截面草图，形状可以根据实际要求调整，本文则以下图5的形状为示例。

图5 绘制截面草图

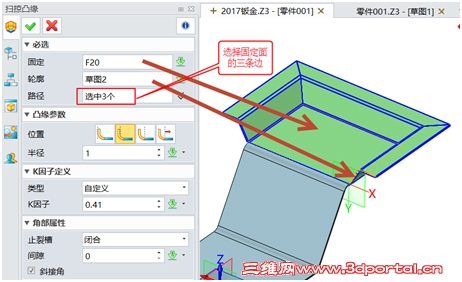

       进行“扫掠凸缘”操作时，注意勾选斜接角，直接创建斜接效果，如图6所示。
1 g, R/ ]% m: ^4 {! ?

图6 扫掠凸缘

       第三步：创建全凸缘，如果凸缘方向不对可以通过“反转凸缘”功能切换方向，如图7所示。
; k- q1 ^  e/ m7 Q# w

图7 创建全凸缘

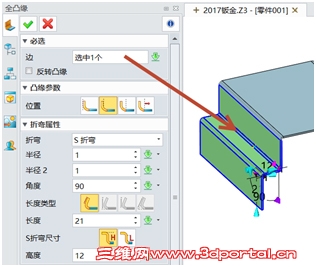

       第四步：创建S折弯，如图8所示。S折弯同样支持切换折弯方向，同样点选“反转凸缘”就可以实现切换方向。

图8 创建S折弯

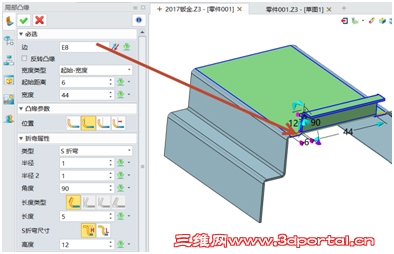

       第五步：创建局部凸缘，分两次完成两边局部凸缘创建，如图9、图10所示。
7 d8 Z$ [, [9 h

图9 创建局部凸缘

图10 两边局部凸缘创建效果

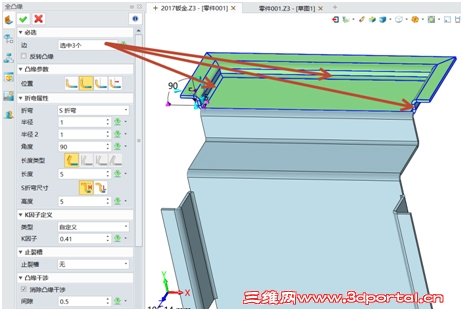

       第六步：创建三边全凸缘（图12）。创建时，注意角部属性可如下图11所示进行选择，这样可以直接把两边之间斜切处理。
' t6 D7 A2 ?, {4 [- U4 i% O" x

图11 角部属性

图12 创建三边全凸缘

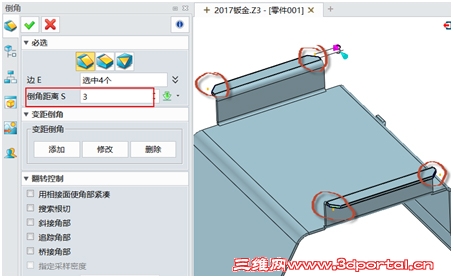

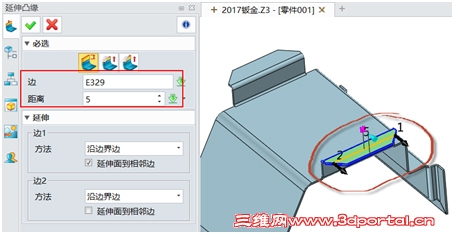

       第七步：对两局部凸缘进行倒角（图13），并延伸凸缘长度，这个延伸凸缘功能还支持导入第三方格式后延伸长度操作。

图13 倒角

       如图14所示，这是延伸后的效果。
' F6 M) [( e, D

图14 延伸凸缘

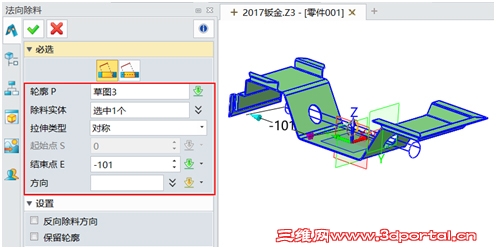

       第八步：创建如图15草图，并创建“法向除料”（图16）操作。
5 g# `# E3 r# i5 T; P7 Y, w- D

图15 草图

图16 法向除料

       法向除料，此功能的好处是裁剪轮廓投影到钣金表面，并使用得到的投影区域，垂直于钣金表面裁剪钣金实体，如同钣金实体本身是展平后进行的裁剪。

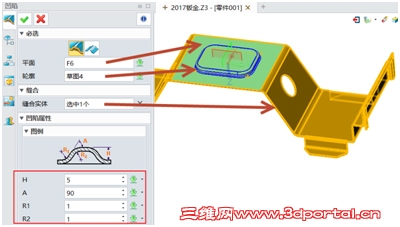

( ~) _9 R6 d/ V1 H, r& M& P       第九步：创建凹陷草图（图17），并创建凹陷效果（图18）。
4 `" L/ w3 v' @4 W2 p

图17 凹陷草图

图18 凹陷效果

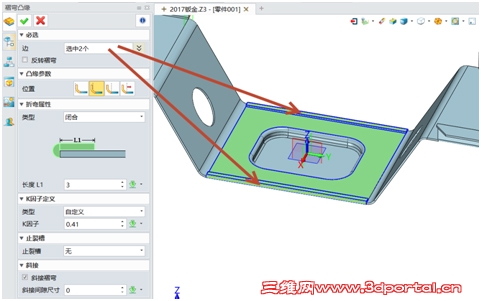

       第十步：创建褶弯特征，选择下图19所示的两边。
1 l4 A$ n% Y! F- F# s' \) l

图19 创建褶弯

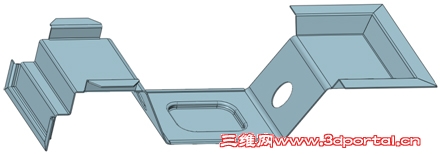

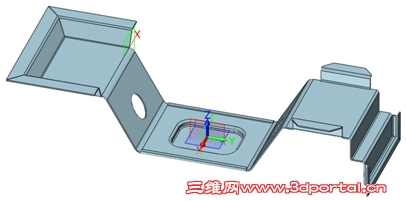

       这样，我们就完成了这个复杂钣金件的设计了（图20），非常高效便捷。

图20 钣金件设计效果

       通过本文中的示例介绍，我们体验到中望3D2017版在钣金功能方面，有了更进一步的改进：既新增加了切换方向功能，方便快速切换钣金创建方向，又新增褶弯功能，可以快速创建翻边的效果，各项新增和强化的功能，可高效地支持设计师完成各种复杂的钣金设计，达到所要的效果，你也快来体验吧！
