这种折弯用 SolidWorks2012怎么画

sdudewy · 发表于 2016-8-27 11:21:01

您需要登录才可以下载或查看，没有帐号？注册

x

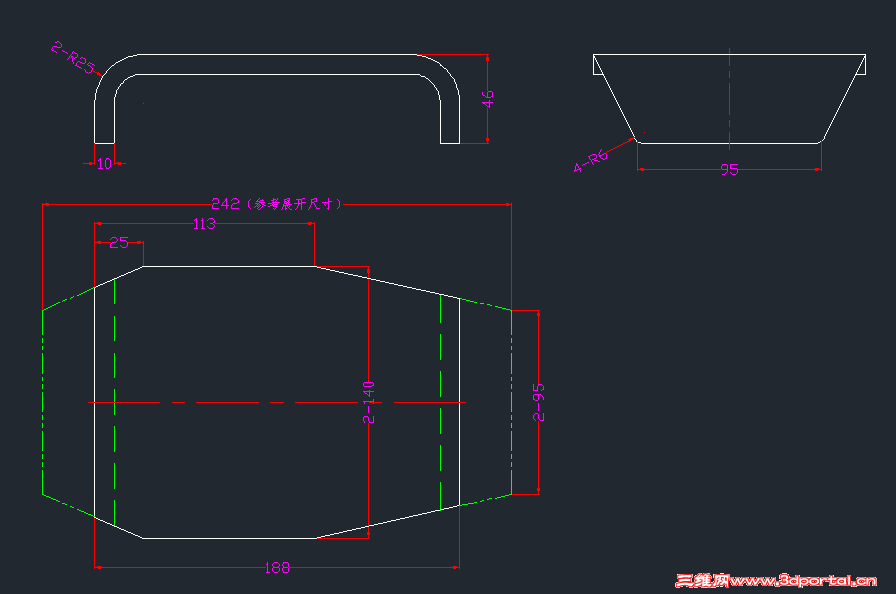

请教这种斜边的折怎么画？

jinqin11 · 发表于 2016-8-27 12:40:40

本帖最后由 jinqin11 于 2016-8-27 12:41 编辑

画展开图，再画折边线，用折边命令也可以画好法兰，画展开，切除折叠。

sdudewy · 发表于 2016-8-27 14:06:47

jinqin11 发表于 2016-8-27 12:407 Q5 R6 P! C2 {2 L9 f5 f u' O4 O- s( T
画展开图，再画折边线，用折边命令也可以画好法兰，画展开，切除折叠。

在不知道展开图的情况下，能画出来吗，要是能，上传文件，我学习一下步骤，谢谢

sdudewy · 发表于 2016-8-28 15:25:53

jinqin11 发表于 2016-8-27 12:40
, Z k `" z; i( m$ a3 [画展开图，再画折边线，用折边命令也可以画好法兰，画展开，切除折叠。

谢谢，我用你说的第二种方法做出来了。

txz1314 · 发表于 2016-8-28 18:25:59

sdudewy 发表于 2016-8-27 14:06
- j( f+ m3 d+ E% }8 K在不知道展开图的情况下，能画出来吗，要是能，上传文件，我学习一下步骤，谢谢

不必知道展开图直接画，附件是SW2016，最简单的钣金工件

txz1314 · 发表于 2016-8-29 08:57:38

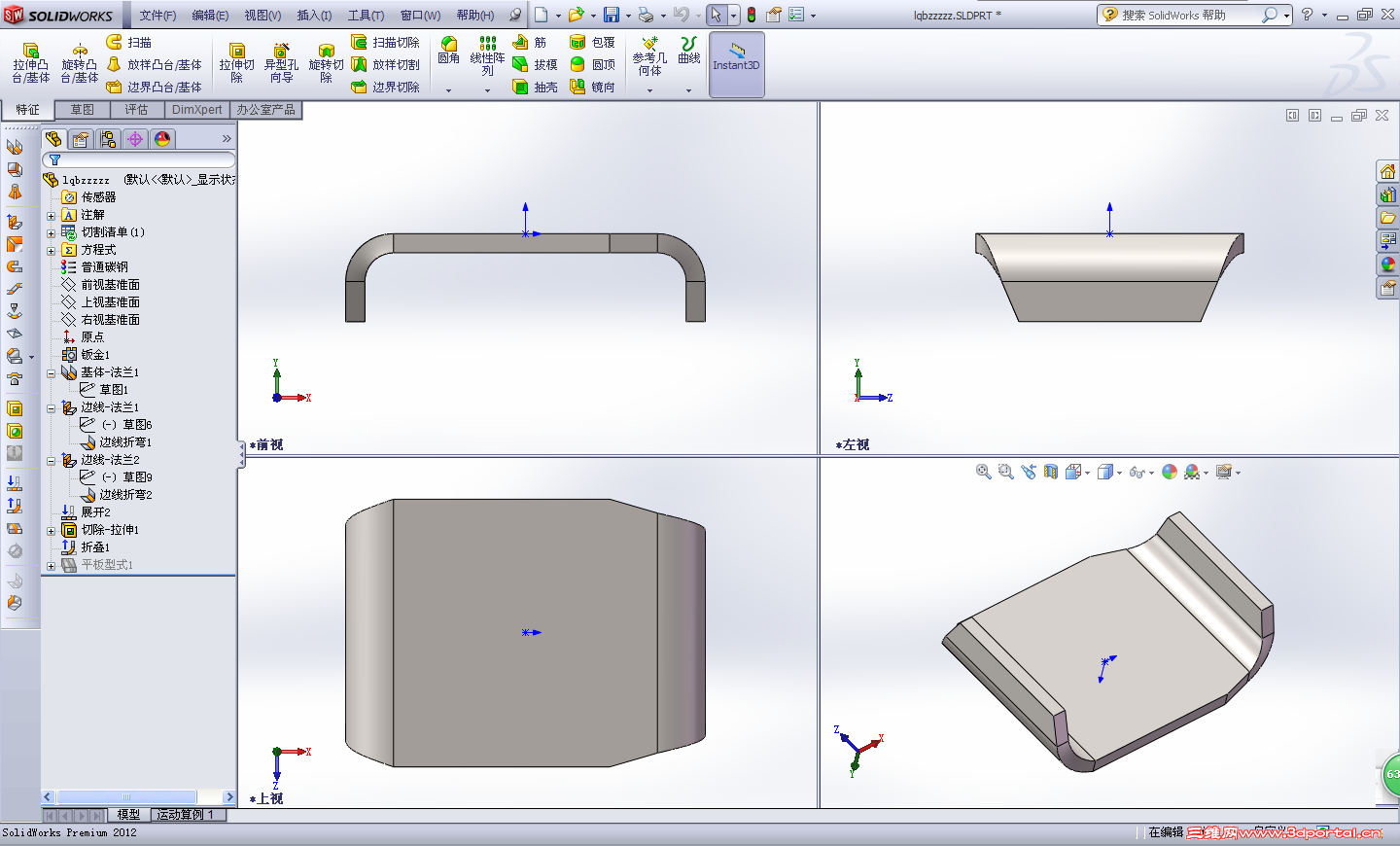

还可以这样做，比第一种简单点。关键是要知道拉伸切除命令在钣金环境下与在实体建模环境下的效果是不一样的。

sdudewy · 发表于 2016-8-29 15:19:47

txz1314 发表于 2016-8-29 08:571 i( l- Z; X* `" `/ N8 y
还可以这样做，比第一种简单点。关键是要知道拉伸切除命令在钣金环境下与在实体建模环境下的效果是不一样的 ...

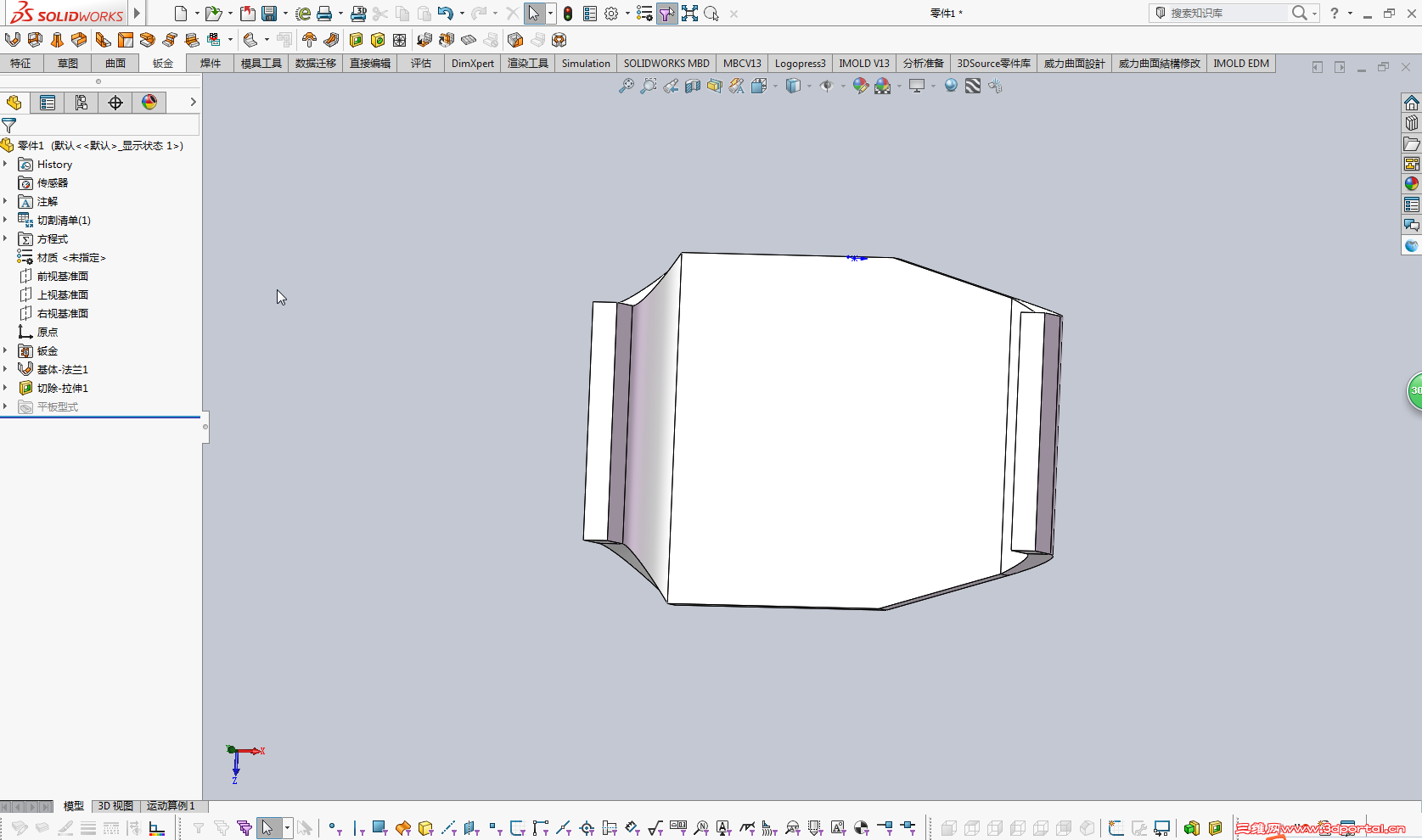

我用sw2012是这样做的

txz1314 · 发表于 2016-8-29 16:04:23

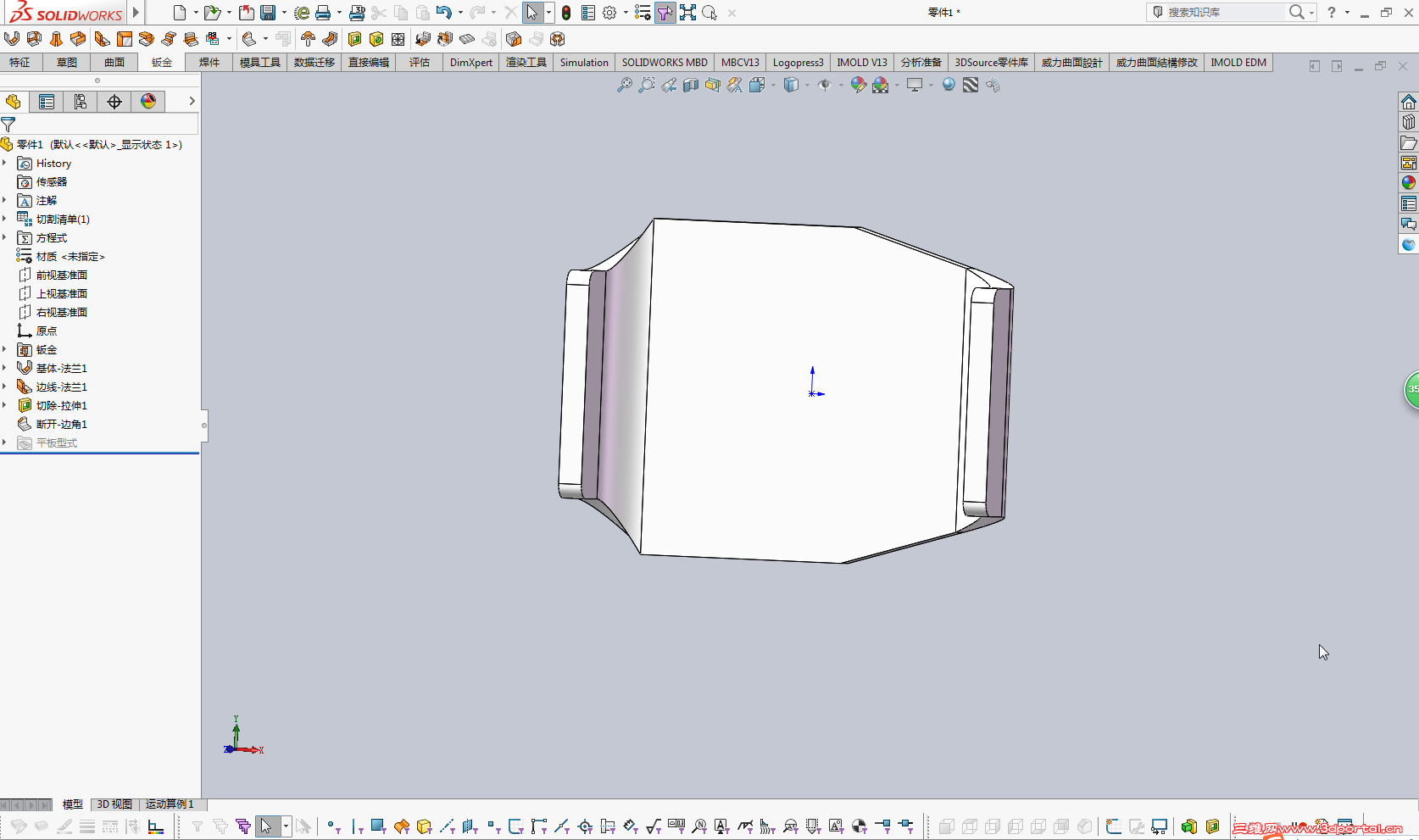

你画的和你的图相符吗？113尺寸就不对，你画的是138，你画的前几部是对的，就是切除哪一步不必展开，选折弯的背面为基准面，在其上面画该切除部分的草图，然后在钣金环境下选拉伸切除命令，注意勾选里面的正交切除即可画出

lcyx0681 · 发表于 2016-8-30 09:39:22

这个不难呀，平板成型再压弯
