[求助] 这个零件图怎么画呀

[复制链接]
发表于 2016-8-26 17:33:14 | 显示全部楼层 |阅读模式
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
% M( @# ]( o: d

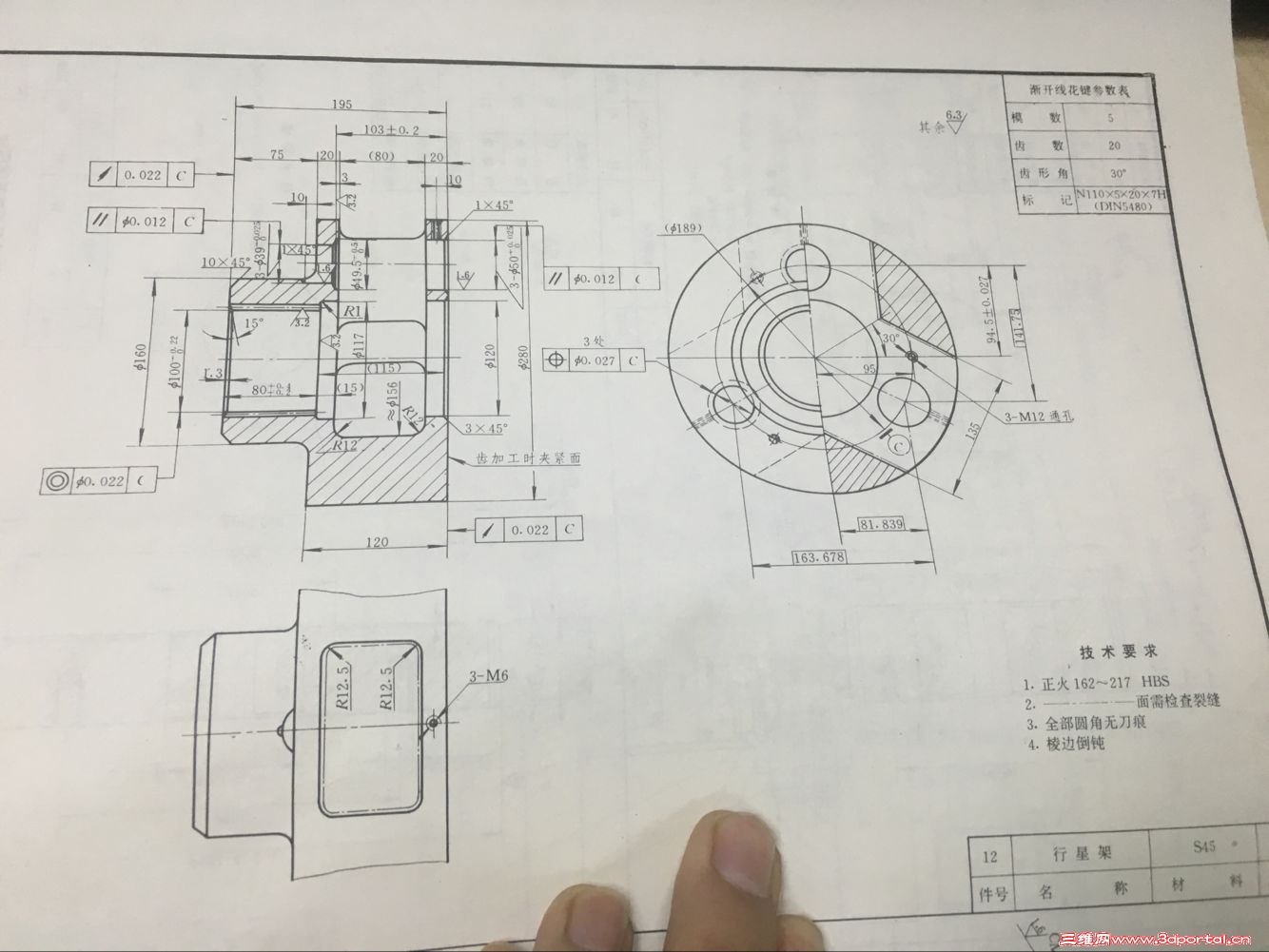

减速机上的零件

减速机上的零件
 楼主| 发表于 2016-8-26 17:36:36 | 显示全部楼层
上面那个传错了,是这个

发表于 2016-8-26 18:11:22 | 显示全部楼层
是学生吗?画图要从基本学起,不是一二句话能说清楚的。建议先看看机械制图
9 Y  n2 G$ x3 q) L% ^" z4 E' B
发表于 2016-8-27 07:55:30 | 显示全部楼层
二维转三维把基本尺寸画出来就行
6 ]2 P7 t2 o, W9 j  b2 ]3 C
发表于 2016-8-27 08:41:13 | 显示全部楼层
二维图都画不出来,怎么转三维?
9 D0 }4 a0 b" Y3 }+ j( }" I" p
 楼主| 发表于 2016-8-29 07:54:48 | 显示全部楼层
2374 发表于 2016-8-26 18:11. D, k) |9 @( R) s  |
是学生吗?画图要从基本学起,不是一二句话能说清楚的。建议先看看机械制图
6 \4 N# O4 r& p% {8 U
毕业一年了...这个减速机的其它零件都画好了...这个图纸看不懂,想象不出画成是什么样子的...
发表于 2016-8-29 12:56:47 | 显示全部楼层
一步步来,前几天我试着画了一下,没有保存。就是那个齿,我是用插件倒入的。不知道你们这个是怎么处理的。
 楼主| 发表于 2016-8-29 13:34:13 | 显示全部楼层
licoolicoo 发表于 2016-8-29 12:56, b- k2 r* j( F4 E+ f  `: h. G
一步步来,前几天我试着画了一下,没有保存。就是那个齿,我是用插件倒入的。不知道你们这个是怎么处理的。
) G0 U2 X) D& u+ m  @/ E% ]0 v
对,齿轮用插件导入...这图纸看不懂...无从下手,能不能画好截图给我看一下,感激不尽...qq915505552
发表于 2016-8-29 14:06:40 | 显示全部楼层
随意画了下,没有倒角过渡
& w& r, F4 @% B$ M/ Q# T

123.rar

177.33 KB, 下载次数: 7

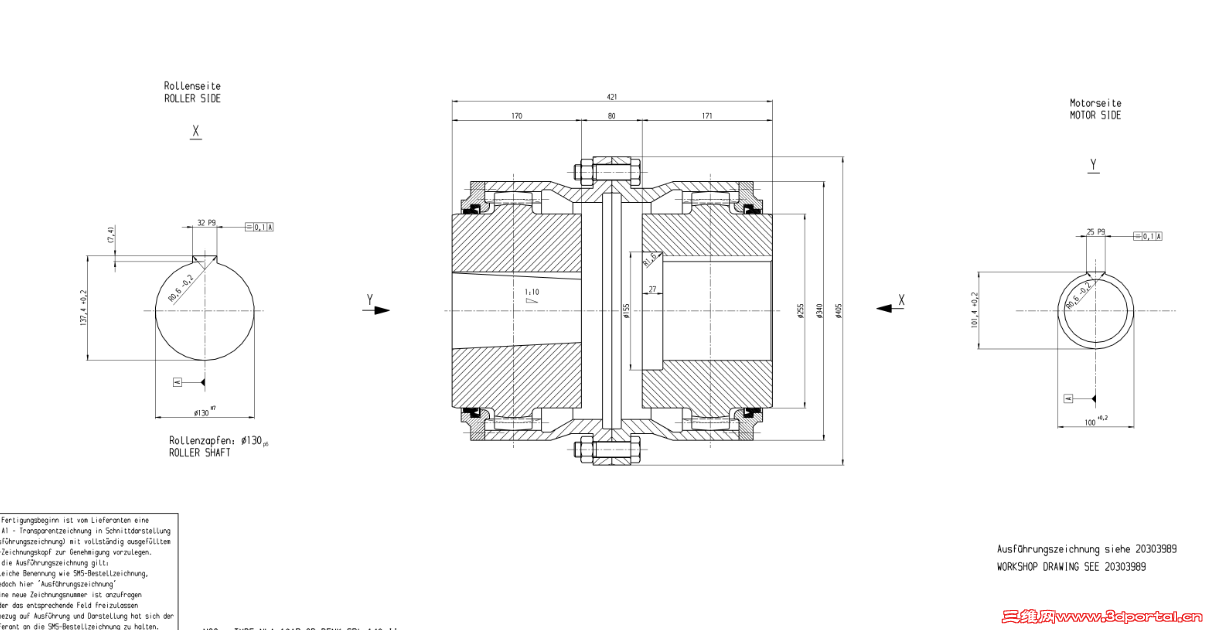

发表于 2016-8-29 14:32:15 | 显示全部楼层
李小帅 发表于 2016-8-29 13:34
" D8 C. [: N1 S  T: H0 b) O9 c对,齿轮用插件导入...这图纸看不懂...无从下手,能不能画好截图给我看一下,感激不尽...qq915505552

- [) P3 J' I6 M: y图倒是还有一张,你参考一下吧。这个不难。有些细节平面图还是有点问题。; s1 o( R$ g3 [' E3 S
6 S, y& w6 i. ^' i
+ z# S7 `1 y: b* E" P; ]

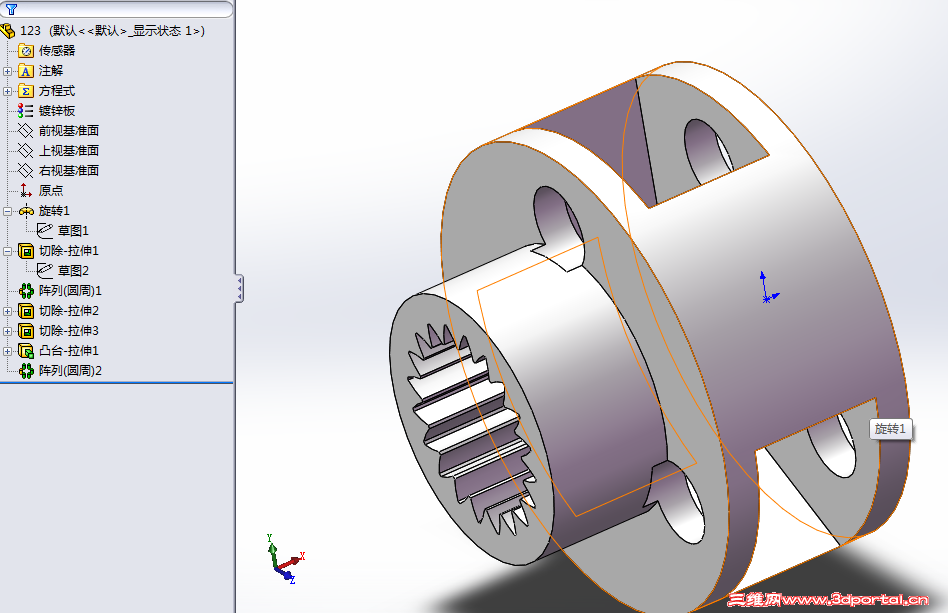

 楼主| 发表于 2016-8-29 14:37:05 | 显示全部楼层
jinqin11 发表于 2016-8-29 14:06- g; I# Y, s8 P% s1 ]
随意画了下,没有倒角过渡
+ w" W- @( l5 ~5 e
谢谢,太厉害了,齿轮居然是直接画上去的...你是怎么做到的,太羡慕了
 楼主| 发表于 2016-8-29 14:42:35 | 显示全部楼层
licoolicoo 发表于 2016-8-29 14:32
8 a/ I+ b2 I* F& `; O3 V$ P图倒是还有一张,你参考一下吧。这个不难。有些细节平面图还是有点问题。
; z. R# c: @4 c0 H
谢谢,有你这张图我就能画了...真羡慕你们这些能看懂的人
发表于 2016-8-30 17:04:21 | 显示全部楼层
路 过 飘 过
发表于 2016-8-30 17:19:55 | 显示全部楼层
受教了,又学了一些知识。
