帮我帮这张图用SolidWorks画一下，最好能有制图的步骤

xx3076 · 发表于 2016-8-23 10:35:25

您需要登录才可以下载或查看，没有帐号？注册

x

xx3076 · 发表于 2016-8-23 10:37:46

原图是STP格式的，没有制图的步骤，哪位高手帮忙看一下，最好能画的一模一样

22553711 · 发表于 2016-8-23 13:43:47

被楼主忽悠了，附件不是stp格式，而是高于14版本的sldprt格式文件，俺用的是2012

xx3076 · 发表于 2016-8-23 16:18:56

我用16版的solidworks.stp格式我已经打开过了。原图是stp格式的装配体

xx3076 · 发表于 2016-8-23 16:24:52

这是原文件 stp格式的

xx3076 · 发表于 2016-8-23 16:25:41

高手帮忙看看

啥都没准 · 发表于 2016-8-23 16:39:55

有这功夫儿，自己都扣出来了

oukaya · 发表于 2016-8-23 18:40:40

爱，什么都不说，打不开

xx3076 · 发表于 2016-8-24 07:53:46

原文件太大都是压缩文件，可用soliworks打开我是16版的

大隐于市 · 发表于 2016-8-24 11:05:59

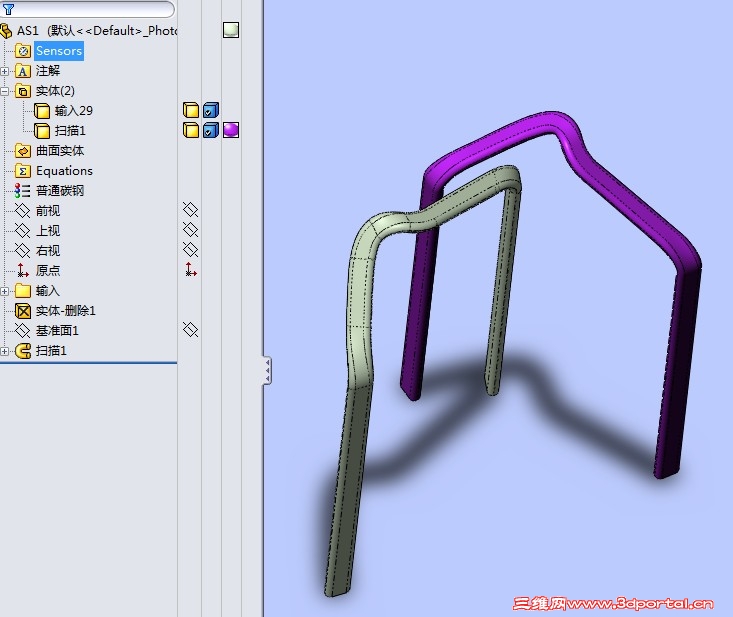

帮楼主贴个图吧，1#压缩包文件打开的图如下：

不清楚楼主想干吗，这个建好3D草图后就可以直接扫描出来。
关键在于3D草图的建立，要想一模一样，草图就要下功夫。

xx3076 · 发表于 2016-8-24 13:09:33

没有制图的步骤，想请高手画一下

22553711 · 发表于 2016-8-24 13:58:28

xx3076 · 发表于 2016-8-24 15:09:05

能发个solidworks文件吗
