[求助] 这两个钣金零件怎么合并成一个零件?能直接画成一个整体也行!

[复制链接]
发表于 2016-6-22 21:32:57 | 显示全部楼层 |阅读模式 来自: 中国河南郑州
3三维币
这两个钣金零件怎么合并成一个零件?能直接画成一个整体也行!谢谢!: }7 V) h5 h3 P2 S' |/ A/ H4 V! ^

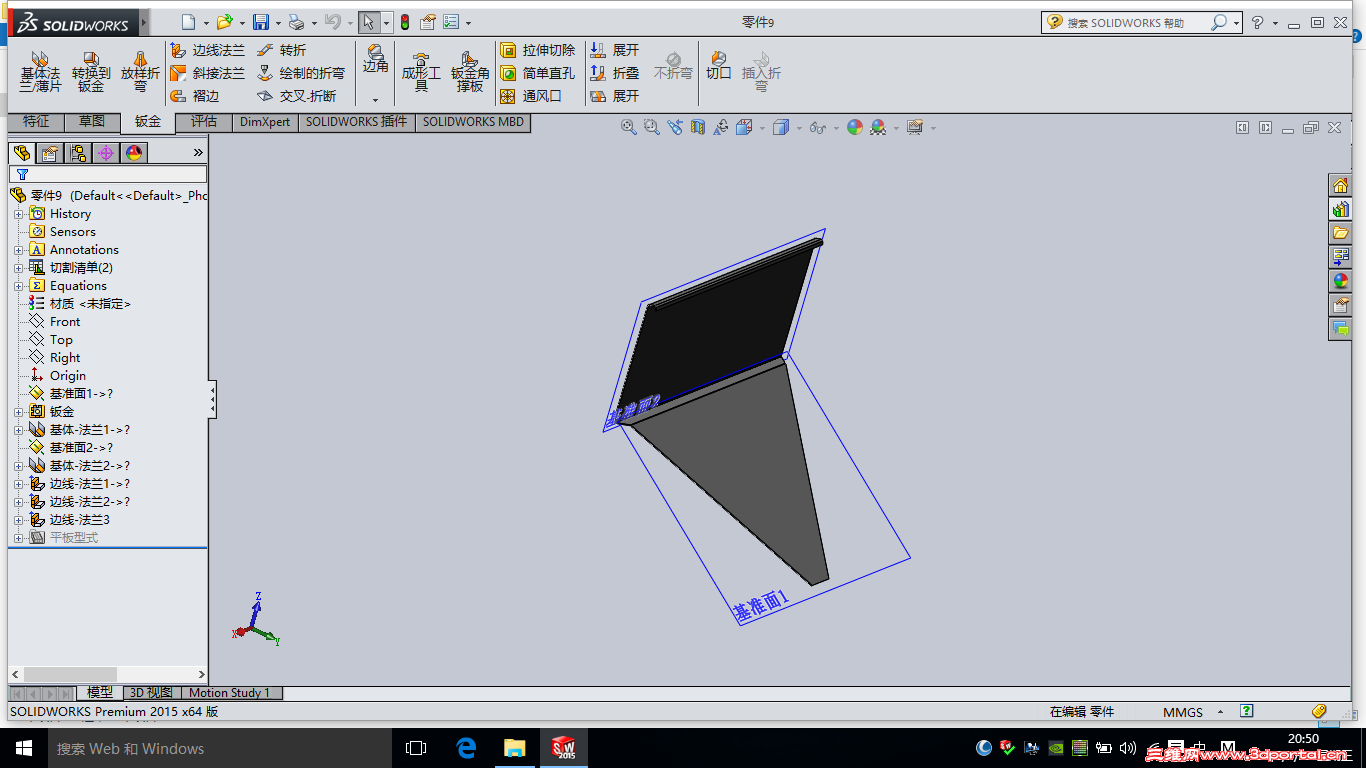

零件9.rar

80.34 KB, 下载次数: 16

最佳答案

查看完整内容

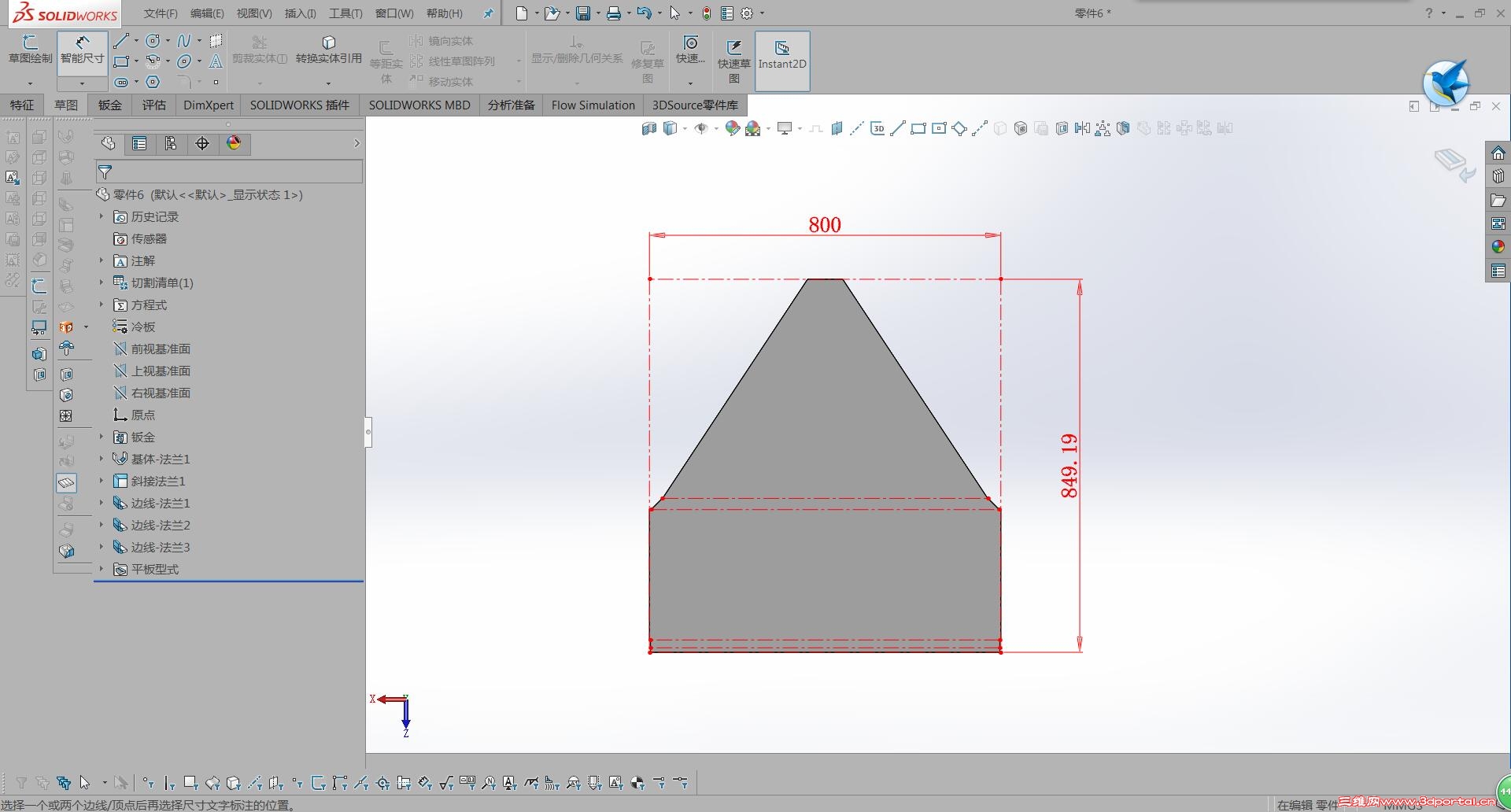

请思考下上图为什么要做切除!啥时加分啊??
发表于 2016-6-22 21:32:58 | 显示全部楼层 来自: 中国广东广州
本帖最后由 jirong.peng 于 2016-6-23 14:22 编辑
; o4 U$ O& g+ ~1 R
8 L$ j8 t- u+ G请思考下上图为什么要做切除!啥时加分啊??
发表于 2016-6-22 23:43:16 | 显示全部楼层 来自: 中国广东深圳
建模恩路不对,边线法兰调角度可实现

零件9.rar

135.95 KB, 下载次数: 13

边线法兰

 楼主| 发表于 2016-6-23 08:28:55 | 显示全部楼层 来自: 中国河南郑州
tkaycn 发表于 2016-6-22 23:43
+ Z' P6 M0 o# C4 i$ _建模恩路不对,边线法兰调角度可实现
( ?$ X: e4 \% Z/ j1 {5 c8 h- @
谢谢,可角度该如何调整才能保证与基准面1刚好平行
发表于 2016-6-23 10:11:21 | 显示全部楼层 来自: 中国广东广州

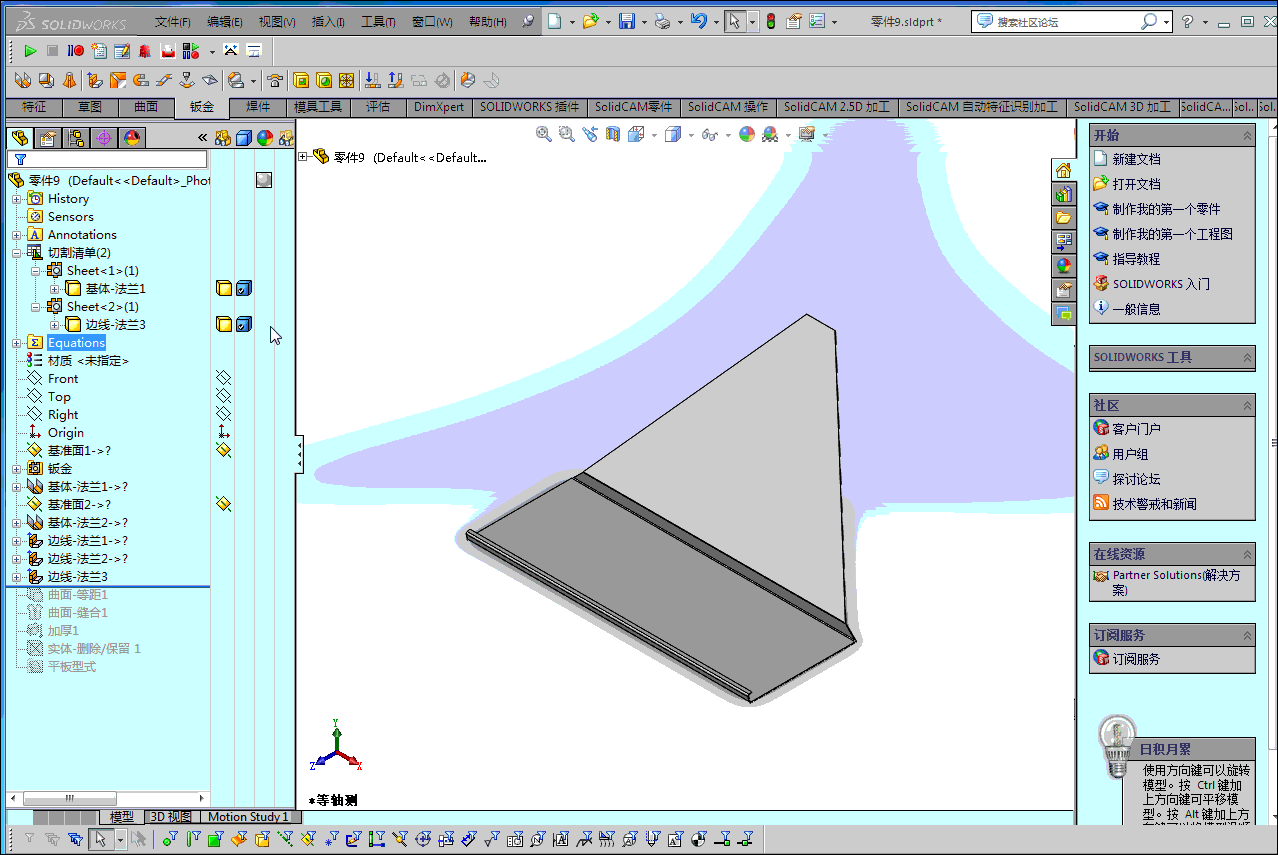

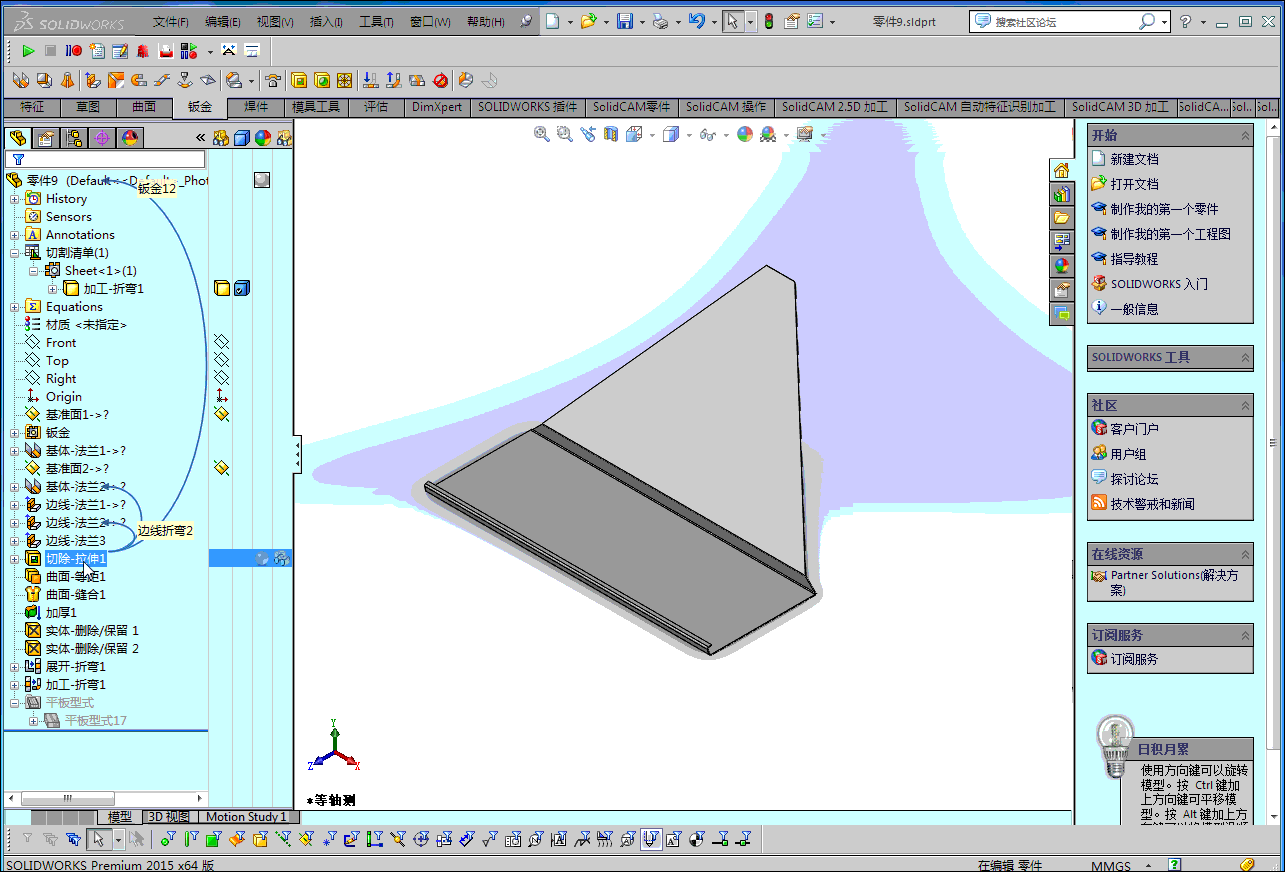

连接面等距0后做加厚处理,见下图!
% U- T" b! V- M7 `  s 0622.gif
 楼主| 发表于 2016-6-23 13:16:33 | 显示全部楼层 来自: 中国河南郑州
jirong.peng 发表于 2016-6-23 10:119 K/ Z# N4 V2 g5 S9 }
连接面等距0后做加厚处理,见下图!

% S" ~5 E5 y3 h方法很好,可我没做过曲面,不理解里面的参数设置。这个能展开吗,麻烦你发个源文件好吗?
发表于 2016-6-23 14:01:08 | 显示全部楼层 来自: 中国广东深圳
本帖最后由 SG小瓜 于 2016-6-23 14:03 编辑 - t  h3 g0 y+ e

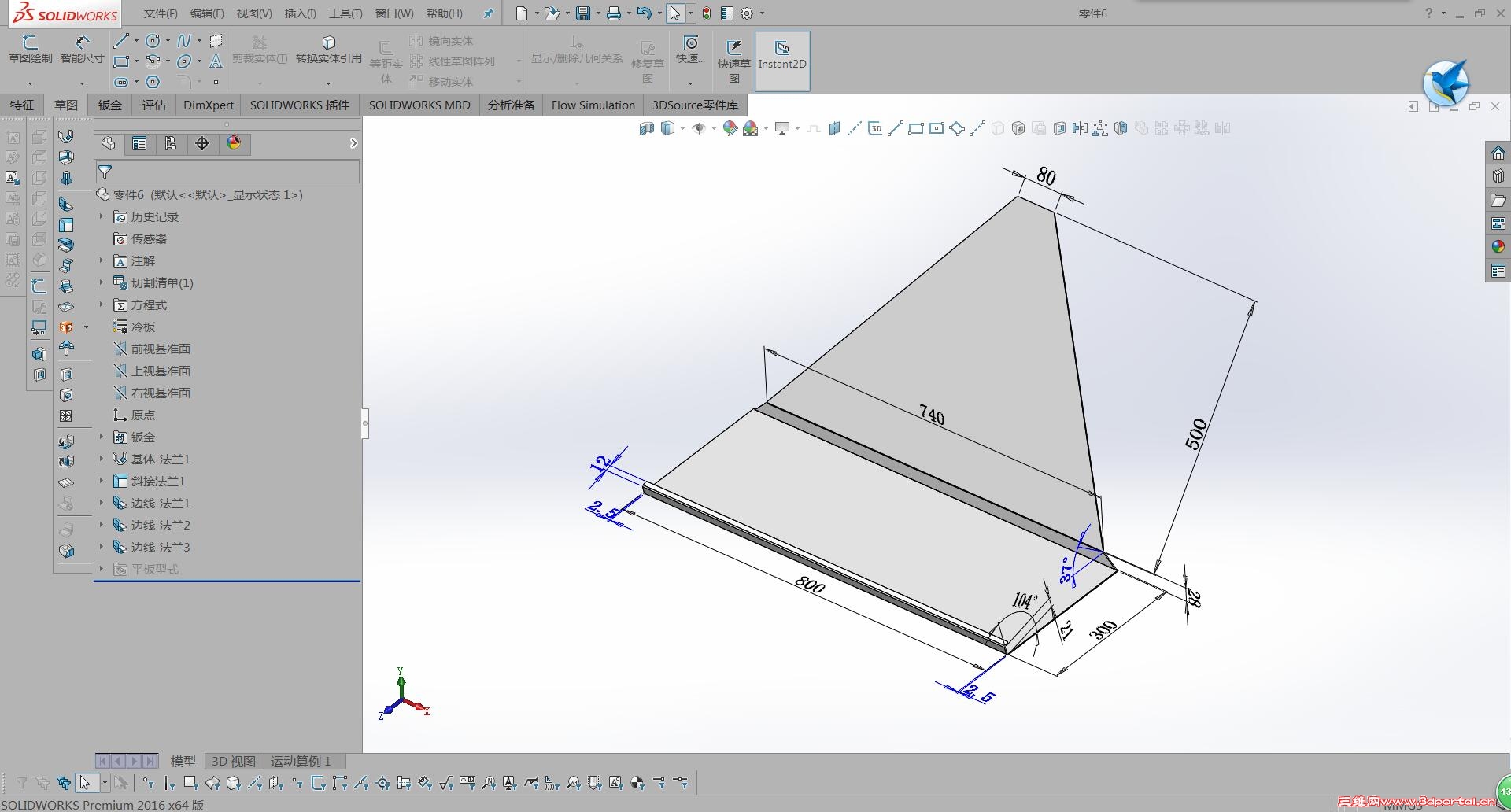

% {+ Z: g( p3 ^* i0 l  E我是用2016画的,希望能够帮到楼主' d/ _0 ?- L* G  R: m5 m' s3 R

零件6.rar

179.67 KB, 下载次数: 5

2016文件

发表于 2016-6-23 14:16:55 | 显示全部楼层 来自: 中国广东广州
jirong.peng 发表于 2016-6-23 10:11( `$ H1 ?/ Y' g; ?
连接面等距0后做加厚处理,见下图!

* I/ t0 }. N. `) a/ a* j* o; {可以,见附件 零件9.zip (246.39 KB, 下载次数: 5)
 楼主| 发表于 2016-6-23 17:05:37 | 显示全部楼层 来自: 中国河南郑州
jirong.peng 发表于 2016-6-22 21:32
3 G' a$ F, d7 ~. z8 ?/ X$ ?请思考下上图为什么要做切除!啥时加分啊??
2 G! I2 _- m5 z4 R  K' g1 X
非常感谢,已加分请查收
 楼主| 发表于 2016-6-24 13:42:40 | 显示全部楼层 来自: 中国河南郑州
SG小瓜 发表于 2016-6-23 14:01
+ W8 o; E; p- m( c% H1 F. q. C: q- O我是用2016画的,希望能够帮到楼主

: M% J. [0 ]* y3 @+ G. G% u谢谢!
