新人求助！！混合机的轴承的偏角度阵列怎么画？

Kiss霜叶 · 发表于 2016-6-21 16:49:07

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 goto3d 于 2016-6-21 20:43 编辑

zhuyi0829 · 发表于 2016-6-21 18:57:51

偏角度阵列·这算什么阵列？实在不能理解

不靠谱的江静 · 发表于 2016-6-21 19:13:54

楼主是要出轴承工程图？如果不是，那么阵列个比较像的就可以。

Kiss霜叶 · 发表于 2016-6-21 20:07:15

本帖最后由 Kiss霜叶于 2016-6-21 20:15 编辑

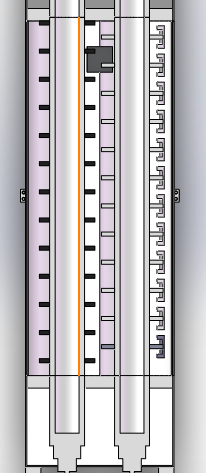

新人报道，还不太熟练使用帖子，是这样的图，怎么样让这刀具有一定的角度排列，不是这样直直的。

Kiss霜叶 · 发表于 2016-6-21 20:16:24

本帖最后由 Kiss霜叶于 2016-6-21 20:21 编辑

Atropos′ 发表于 2016-6-21 19:13
: t" _/ \. p/ O+ W: a; U4 v% M楼主是要出轴承工程图？如果不是，那么阵列个比较像的就可以。

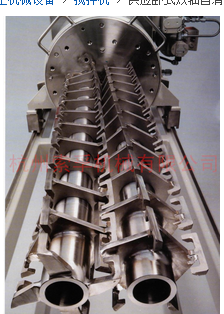

里面的刀具是这样的，能不能排列的不直直，与轴有一定的角度排列呢，这是原图

Kiss霜叶 · 发表于 2016-6-21 20:17:45

本帖最后由 Kiss霜叶于 2016-6-21 20:24 编辑

zhuyi0829 发表于 2016-6-21 18:57
; Y0 v6 X' S5 c0 f偏角度阵列·这算什么阵列？实在不能理解

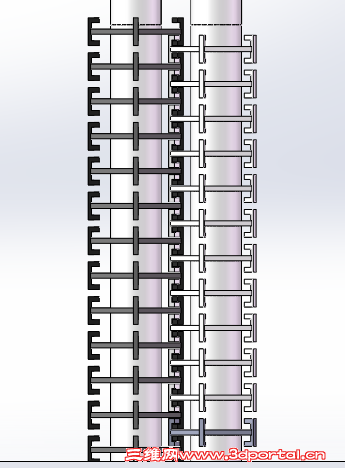

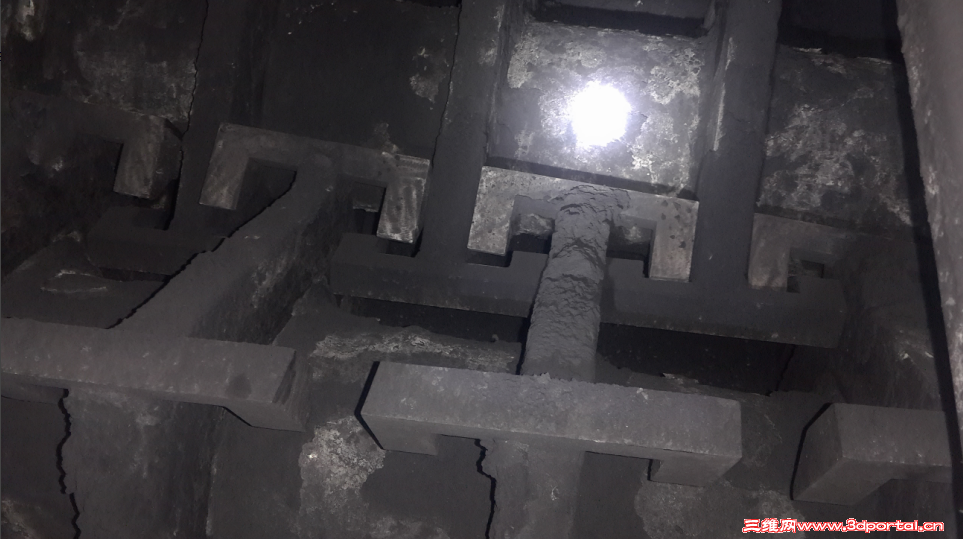

刚才下班忙着发帖求助了，可能没来的急细说，我回复了，请看看，亲帮帮忙，这个图是现场观察的角度，仅仅是供建模使用

jinqin11 · 发表于 2016-6-21 20:40:54

本帖最后由 jinqin11 于 2016-6-21 20:42 编辑

表示不能理解，你能画个草图表示吗》
来点尺寸高级阵列有按曲线阵列的

Kiss霜叶 · 发表于 2016-6-21 21:19:02

jinqin11 发表于 2016-6-21 20:40
$ _; i: y7 ]1 C* m! v表示不能理解，你能画个草图表示吗》
: F. q* R" ^7 L# {来点尺寸高级阵列有按曲线阵列的

就是这样的有一定的角度

jinqin11 · 发表于 2016-6-21 21:36:57

大致画了下，希望能帮你

Kiss霜叶 · 发表于 2016-6-22 08:41:25

jinqin11 发表于 2016-6-21 20:40
5 w4 h8 m% `( K! D6 Z+ O. F表示不能理解，你能画个草图表示吗》. u( u% J+ Y; m3 w& l5 h s0 M5 x
来点尺寸高级阵列有按曲线阵列的

谢谢亲，受益颇多

Kiss霜叶 · 发表于 2016-6-22 09:15:24

jinqin11 发表于 2016-6-21 21:36; J8 |1 q3 K" Z+ Q# p. I- s
大致画了下，希望能帮你

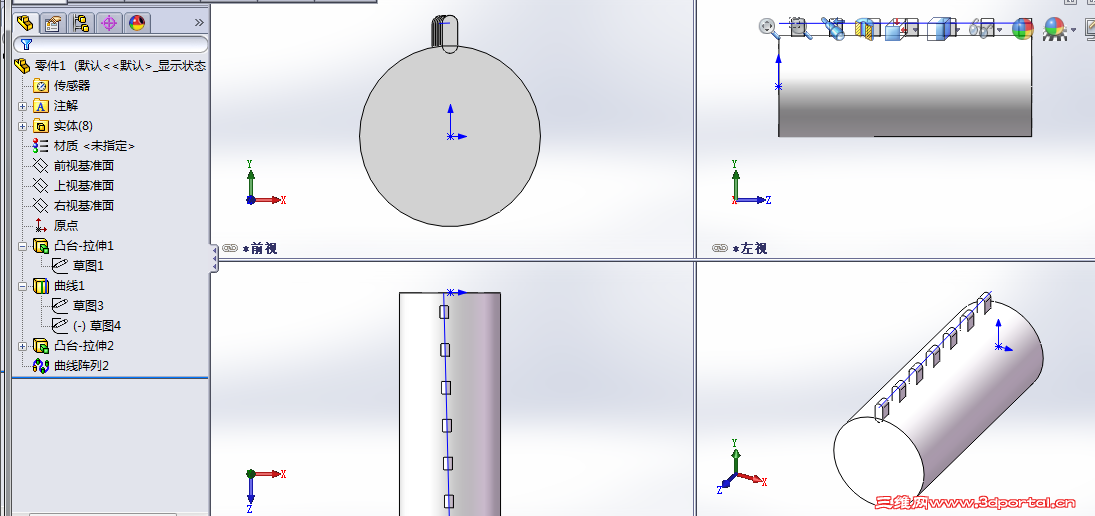

亲，能不能改进下，装配图里这样的形式

jinqin11 · 发表于 2016-6-22 12:01:01

Kiss霜叶发表于 2016-6-22 09:15
% g+ e$ _& S/ I9 n& r: X: T# X, x亲，能不能改进下，装配图里这样的形式

装配图里也有曲线阵列，目标时选择零件里面的曲线阵列的
