一般情况下,有轴承的地方就要有支撑点,轴承的内支撑点是轴,外支撑就是常说的轴承座。轴承座的结构较为复杂,但主体仍为方块结构,所以在设计建模的过程中,可以通过三维CAD设计软件的拉伸、拉伸切除、倒角等功能来完成整个轴承座的建模设计。

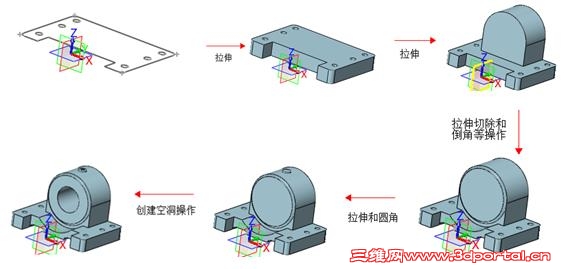

本次小编将向大家介绍中望3D是如何快速完成轴承座的建模设计的。如图1所示,这是我们接下来即将进行的基本建模思路。首先拉伸出模型主体,然后通过“拉伸切除”和“倒角”等操作来完成模型的创建。此外,在创建本实例草图的过程中也会用到镜像和阵列实体等功能。
: U. `8 j0 {& \
图1 绘制轴承座的主要流程

$ m' I; _- b9 I8 y5 ?3 [" F  n. H
    下面,我们一起来看看具体的操作步骤:
第一步:绘制草图并拉伸
1、新建一“零件”类型的文件后,单击草图按钮,选择XY平面,进入草图绘制。

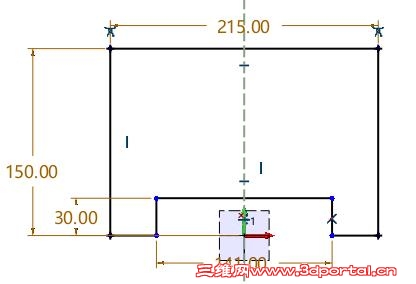

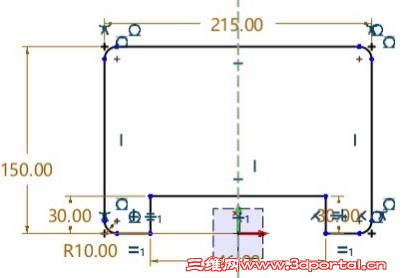

2、单击绘图按钮,绘制如图2所示绘制中心线和线框。单击草图工具栏中圆角按钮,在图3所示位置添加半径为10mm的圆角。
% x; f8 ~) A( A. z2 f' ?
图2 绘制轴承座基本线框
图3 轴承座基础线框倒圆角
4 Z6 n; ]8 U! d( g8 N4 A
3、单击草图工具栏中圆按钮,在与下部缺口水平线的位置绘制一个直径为12mm的圆,在绘制好的圆的圆心竖直方向,且离顶部线17.5mm处绘制一个直径为12mm的圆。单击草图工具栏镜像按钮,选择绘制好的圆,再选择中心线为镜像线,镜像出两个圆,如图4所示。

# Z4 W) X/ E0 l5 k
图4  绘制镜像圆操作
+ y+ t8 c# X6 c0 s. V

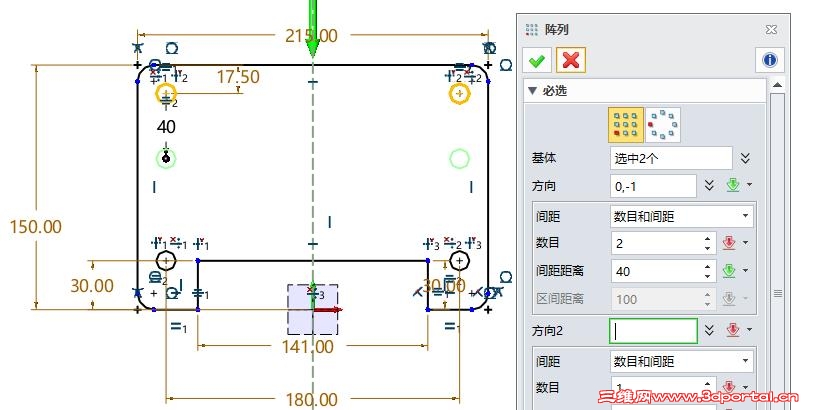

4、单击草图工具栏中的阵列按钮,选择上方两个圆为基体,方向向下,数目为2个,距离为40mm。如图5所示。
& T! J/ [: J6 V% e, |/ f- ~
图5  执行阵列操作

7 g% z8 B, W+ b1 N, y0 l9 f

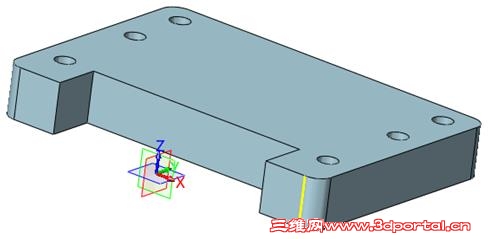

5、退出草图,点击造型工具栏拉伸按钮,选择所绘制的草图拉伸一个厚度为30mm的实体,如图6所示。
- E: a% Q6 L' H3 l
8-6.jpg ; D' c. C7 i4 E, H# S6 m' a8 I( ~
图6  基体拉伸效果
; k  D1 b' c3 h

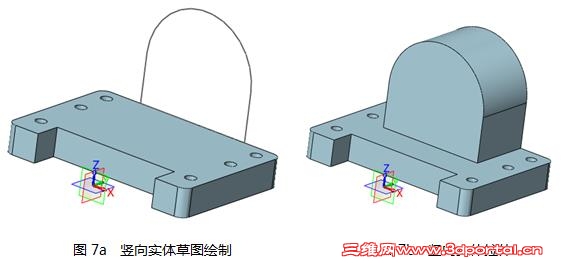

6、在实体底部平面绘制如图7a所示草图,单击拉伸按钮,拉伸出一个厚度为75mm的实体,如图7b所示。
4 W. V) Z( R: D! H( @

% n* V  f4 @1 i7 O
第二步:拉伸切除和圆角处理
1、单击草图按钮,选择实体背面为平面,选择预制草图中“槽”,绘制如图8a所示两个槽(可先绘制出一个槽然后镜像出另外一个槽),然后进行完全贯通的拉伸切除操作,如图8b所示。

. z1 k! E5 V8 ?$ o9 i6 e  o" p
# Y0 x3 e: w8 ]% ?
2、在如图9所示的平面绘制一个直径为140mm的圆(以右侧实体圆弧为圆心),并进行到指定面的拉伸切除操作。
图9  圆拉伸切除操作

* @  X" X3 w; Y- l8 l1 b, v8 V8 D. Q

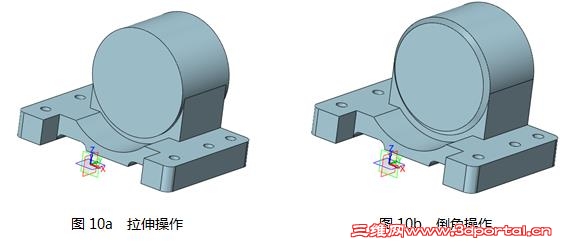

3、在竖向拉伸体的两个面上分别绘制草图(与实体圆弧同圆心、同大小的圆),向两侧实行拉伸操作,拉伸距离为5mm,如图10a所示,然后选择拉伸出的实体的边线,执行倒角距离为5mm的“倒角”操作,如图10b所示。
& G0 g8 g/ V1 e! t
4、在实体底部平面绘制一个直径为18mm的圆,并向上拉伸146mm,创建实体,再单击造型工具栏中圆角按钮,设置圆角角度为1,如图11所示。

7 p* A4 C: a1 ~/ S  J( {
图11 创建顶部“油孔”台体的操作
5 w9 z/ j) y/ c' S, `3 i
第三步:孔洞处理
1、在竖向实体绘制圆,执行拉伸切除操作,竖直圆的直径为63mm,拉伸切除深度为完全贯穿,如图12所示。

0 l! ~0 l1 T/ G3 B
图12  拉伸切除操作

9 j0 k1 L3 A" K7 ~) p

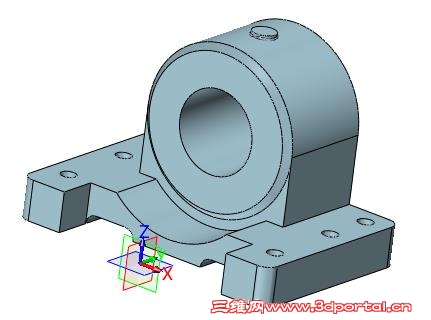

2、单击造型工具栏孔按钮,选择顶部凸台圆心同心,绘制一个螺纹孔,最终完成整个模型创建,如图13所示。
9 I) U2 g6 I- l
图13  创建顶部油孔后完整模型
# {, j: c# L* X! r! t0 v
经过了上述的操作,我们即可完成轴承座的快速建模操作。轴承座的型号根据所搭配的轴承不同,或者根据企业的收录情况不同,都会多种类、多样式的轴承,通过中望3D的建模操作,工程师即可快速地完成所需的轴承座的设计,并把常用的型号通过中望3D进行归类入档整理,方便后续的二次利用,做到高效、专业。
) b, ]( Q- J5 P* T
马上下载中望3D 2016版,享受高效灵活的设计体验:http://www.zw3d.com.cn/product-58-1.html
更多详情,欢迎访问中望3D官方网站:www.zw3d.com.cn
