[讨论] 正四面体环

[复制链接]
keilei001
发表于 2016-5-17 20:10:39 | 显示全部楼层 |阅读模式 来自： 中国广东肇庆
特征建模
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 keilei001 于 2019-10-13 23:54 编辑
6 q5 z/ S( r2 f& O! X$ Q+ E: U- c% H) j; \" ?
这个正四面体环之前闷大等已有佳作，本论坛好象没有相关练习。, `6 H' L! `, @( S  _; P% ?$ j: t
欢迎大家练手，尺寸和方法不限。

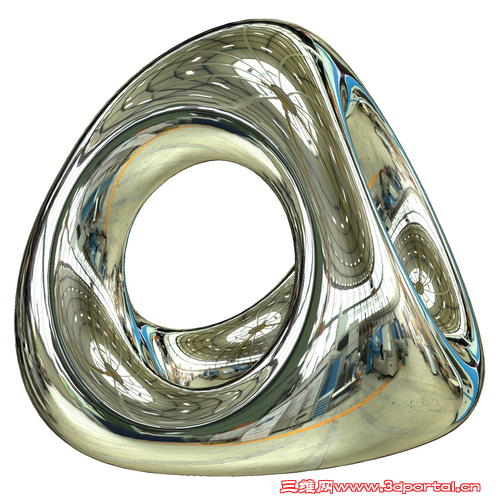

3 D2 e; ^% C& f/ p) u( O3 `先放上拙作的效果图，稍后会贴出我的做法，到时请大家批评。. F+ `# _( S0 ?4 @* a9 g% H/ e

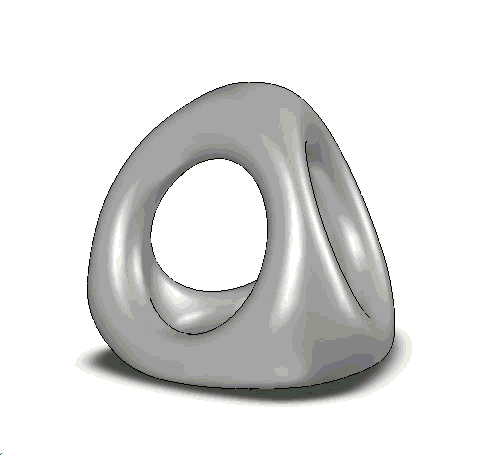

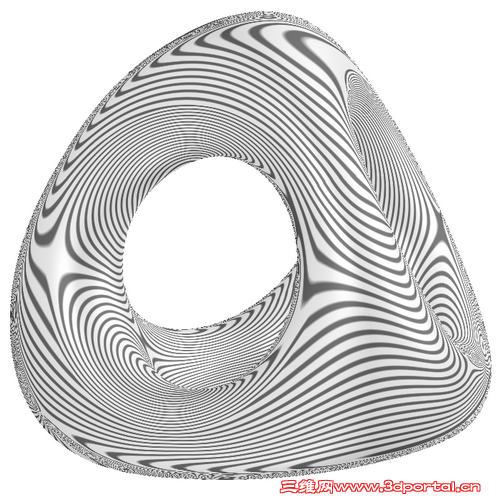

正四面体环.png Snap01.png
) p5 ^1 M, V  }1 m. B
  W0 H! ]9 `. B9 j- E; c3 |/ l0 o1 h' }- ^  z6 ]
( |  D) e- d4 a: k" P, x) W* P$ c

9 p) \* X) [2 m- s: a7 T曲面和实体两种做法2012原文件
  v) z( {3 h: F6 l" Z& V% {
5 w4 b8 x2 u& p( q$ F! K' f 正四面体环（曲面做法）.rar (713.12 KB, 下载次数: 4)

评分

参与人数 1三维币 +3 收起 理由
goto3d + 3 技术讨论

查看全部评分

回复

举报

22553711
发表于 2016-5-18 09:10:17 | 显示全部楼层 来自： 中国浙江杭州
谢谢K大分享，模型很漂亮。
# ^' q1 c' X2 d* ~7 v6 I. T其实相关练习还是有的, I+ F( ~3 N" J$ s
建模练习9 u' H) q6 J$ O/ l# l0 v
http://www.3dportal.cn/discuz/fo ... amp;fromuid=1685189
  X/ t5 a4 }- U+ A* q
) M( B4 \( Q6 O  g! L0 m0 H. p+ P: z

评分

参与人数 1三维币 +2 收起 理由
goto3d + 2 技术讨论

查看全部评分

回复 支持 5 反对 1

举报

keilei001
 楼主| 发表于 2016-5-18 09:12:01 | 显示全部楼层 来自： 中国广东肇庆
22553711 发表于 2016-5-18 09:10
8 r* J0 f+ D- Z0 w9 r. L) y谢谢K大分享，模型很漂亮。7 e& U" _6 B8 G# p! y& W; ~
其实相关练习还是有的) h/ Z: |1 l* ]- c
建模练习
+ [9 G3 b/ j) B/ p. i
多谢阿木指引。
回复 支持 6 反对 0

举报

蜜獾KING
发表于 2016-5-18 23:41:00 | 显示全部楼层 来自： 中国广西南宁

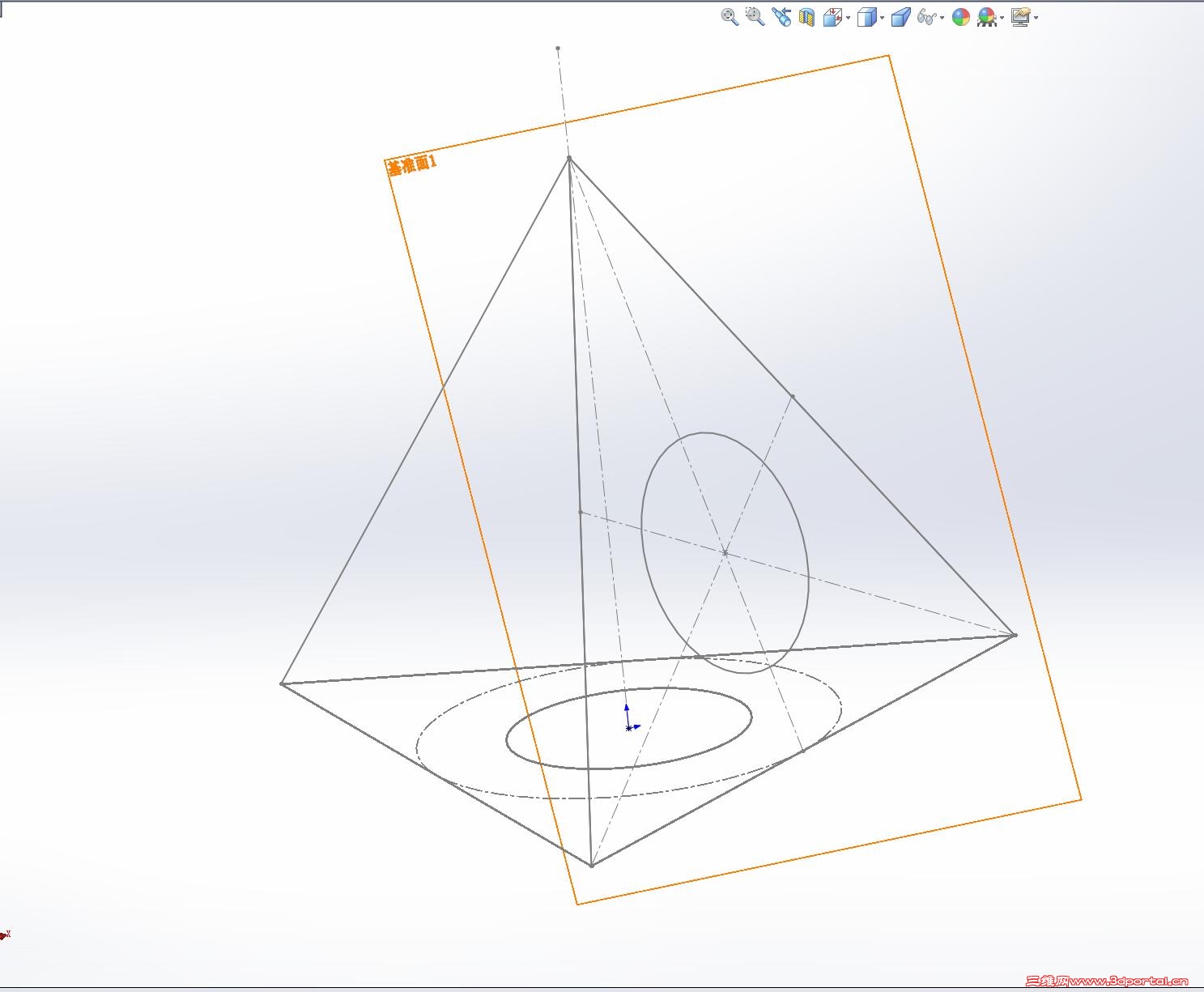

K大透露点建模思路，琢磨不透怎么下手

评分

参与人数 1三维币 +2 收起 理由
goto3d + 2 技术讨论

查看全部评分

回复 支持 反对

举报

ltq59
发表于 2016-5-19 12:19:04 | 显示全部楼层 来自： 中国北京

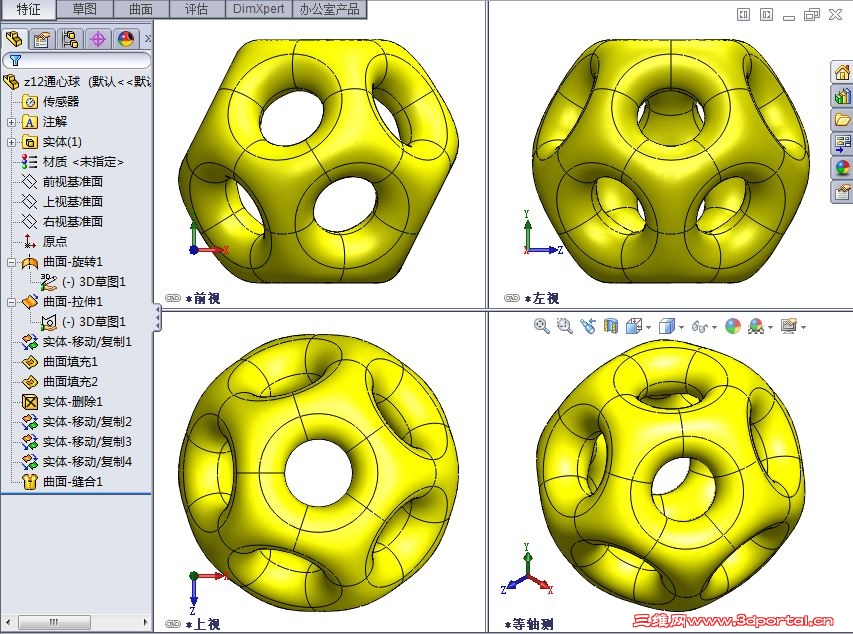

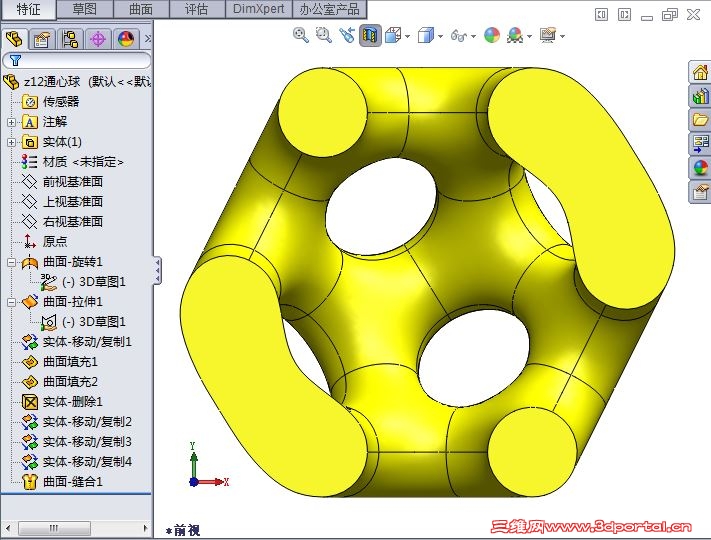

再来个例子9 ^" V7 U9 z( e4 h
截图00.jpg 截图01.jpg / a3 H" C0 j9 N  S$ c4 P3 |
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-5-19 12:30:32 | 显示全部楼层 来自： 中国广东肇庆
ltq59 发表于 2016-5-19 12:19/ L* l; _6 B) c8 ?* Q, a0 t- I4 R" _
再来个例子

: W$ T/ t2 _8 L5 A9 o* j多面体是问大的拿手绝技，多谢问大支持。
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-5-19 15:34:56 | 显示全部楼层 来自： 中国广东肇庆
蜜獾KING 发表于 2016-5-18 23:419 S- i& v; t( P* B" ?. |
K大透露点建模思路，琢磨不透怎么下手

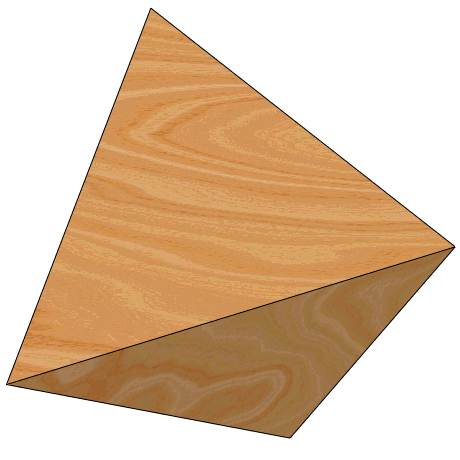

' x6 u: k- r) S5 ~* q3 R- g放上我简单的笨做法。
! m# r: u2 N/ j3 _, A 3A50.gif 8 g7 w+ y- z" ]4 J. L

评分

参与人数 1三维币 +5 收起 理由
goto3d + 5 技术讨论

查看全部评分

回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-5-19 15:55:32 | 显示全部楼层 来自： 中国广东肇庆
另一个做法
; I" Z  W0 h4 e0 F1 ~: ?) ~ 4A50.gif

评分

参与人数 1三维币 +5 收起 理由
goto3d + 5 技术讨论

查看全部评分

回复 支持 反对

举报

22553711
发表于 2016-5-19 16:26:00 | 显示全部楼层 来自： 中国浙江杭州
ltq59 发表于 2016-5-19 12:19
+ N( ~$ _3 O- [: P- l2 t/ d再来个例子
4 i7 @1 y7 o3 B

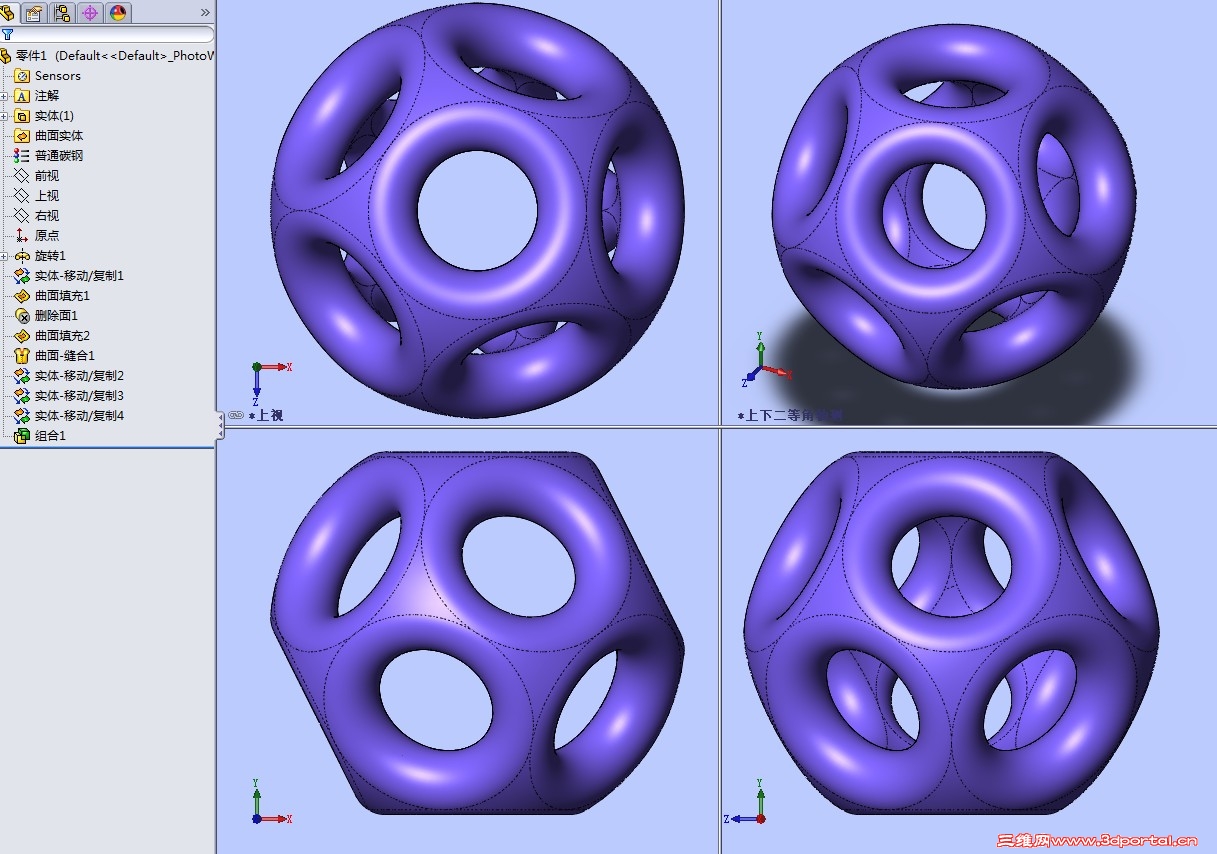

向问老大学习（偷个懒） 2016-05-19_162432.jpg ' g' `! L4 t4 U2 n- V  ^3 G5 v* _
$ p/ s4 N: p! n) \

评分

参与人数 1三维币 +3 收起 理由
goto3d + 3

查看全部评分

回复 支持 反对

举报

大鹿
发表于 2016-5-19 17:17:11 | 显示全部楼层 来自： 中国香港
本帖最后由 大鹿 于 2016-5-19 17:18 编辑
" l- x3 E  ?, O0 r6 x) s, O# [, ~( B- [" b# W  C2 O
向K大學習- T4 J0 U& I5 T9 ?# l

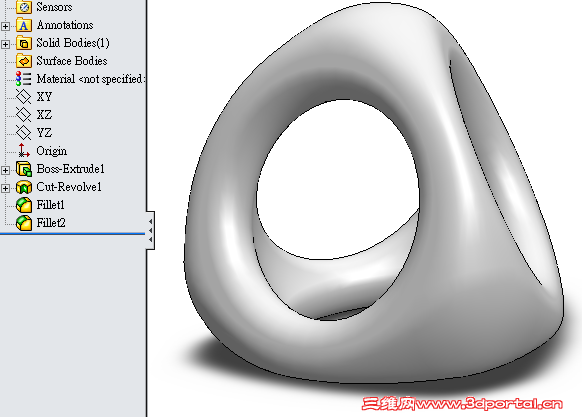

; b2 W6 v/ J2 g% `5 S. H  A SNAG-0001.png 6 I$ \8 P! T# e4 J" y& w9 _( L) p2 E
回复 支持 反对

举报

大鹿
发表于 2016-5-19 17:28:05 | 显示全部楼层 来自： 中国香港
參變一下% }5 ?. J1 ~. I: [. ?
) ?) i2 A4 {8 v- k. w: x, l
' B; g) w6 K5 Y. i+ I" b+ ~% y$ a

评分

参与人数 1三维币 +5 收起 理由
goto3d + 5 技术讨论

查看全部评分

回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-5-19 18:00:49 | 显示全部楼层 来自： 中国广东肇庆
大鹿 发表于 2016-5-19 17:289 J( O8 w% s; u1 v0 a3 f" u/ \, g
參變一下
5 g: l9 m% m; X3 e
鹿大的好胖啊，多谢支持。
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-5-19 18:03:13 | 显示全部楼层 来自： 中国广东肇庆
大鹿 发表于 2016-5-19 17:17
& h, _6 E) a3 f) d向K大學習

/ M9 P2 i& B2 u* d( e好漂亮的小树苗，又要动脑筋了。
回复 支持 反对

举报

大鹿
发表于 2016-5-20 00:19:26 | 显示全部楼层 来自： 中国香港
22553711 发表于 2016-5-19 16:26+ D6 [- a8 G: y- `% {1 o
向问老大学习（偷个懒）
$ I. A3 S( T) U0 Y- \) _, p8 O" H

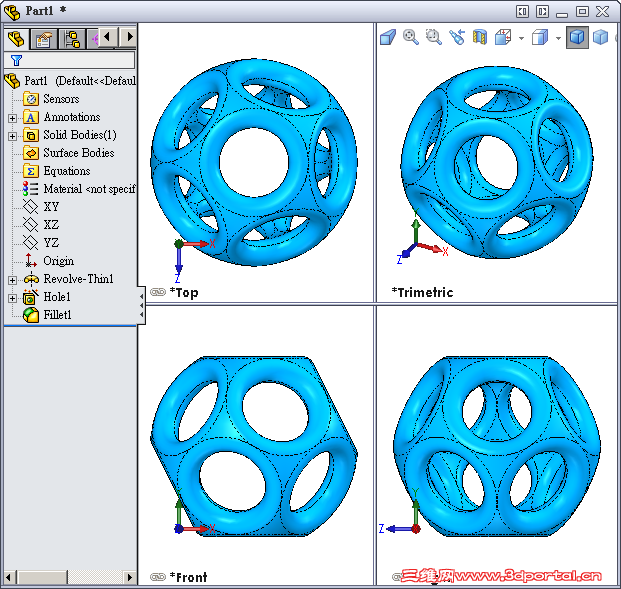

向木大学习偷懒
6 F  U* _9 a& [ SNAG-0002.png
5 {, l  ]3 X$ t9 A1 P
回复 支持 反对

举报

22553711
发表于 2016-5-20 08:17:37 | 显示全部楼层 来自： 中国浙江杭州
大鹿 发表于 2016-5-20 00:19  z, x. {) h/ S
向木大学习偷懒

# S5 j8 F3 ]: U6 m6 Q0 @0 u果然都是浮云~~
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-5-20 10:01:48 | 显示全部楼层 来自： 中国广东肇庆
大鹿 发表于 2016-5-19 17:281 d3 R8 H, i3 o. p6 H" J8 V# E0 x" g
參變一下

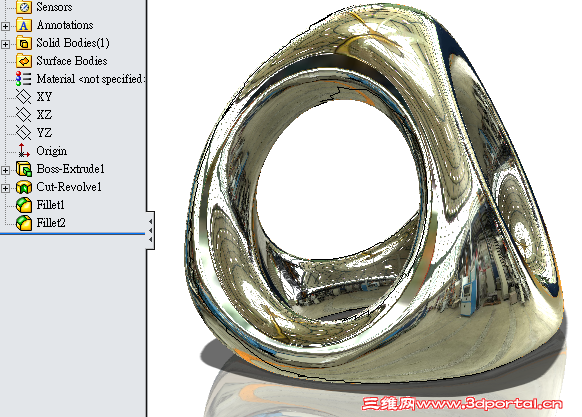

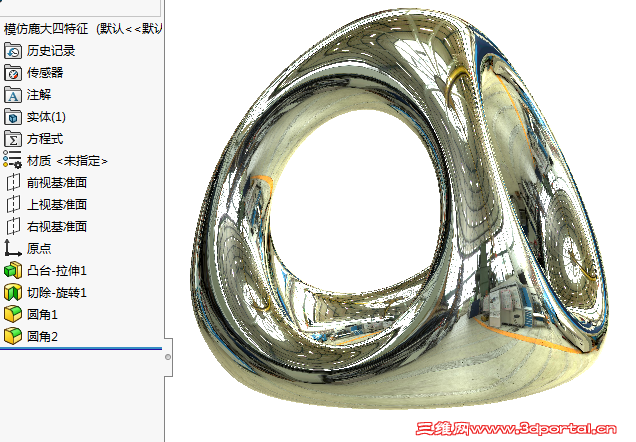

1 ^- N1 ?4 S" |: P' D鹿大这个四特征不易模仿，用2012硬是搞不出，只好动用最先进武器2016才模仿得有些象样。8 M& }# F. t3 o# `3 d; z. r6 {
设变的原理更是没想明白，期待鹿大能出个教程。  l; D# m% W& b6 X! x. X6 K
0 Z, ~! E# s" a- J: {* X
0 k8 K' X# B& e
回复 支持 反对

举报

zhoujd
发表于 2016-5-20 12:03:08 | 显示全部楼层 来自： 中国上海
模型很漂亮，看着头晕
回复 支持 反对

举报

22553711
发表于 2016-5-20 13:31:57 | 显示全部楼层 来自： 中国浙江杭州
大鹿 发表于 2016-5-19 17:17
4 k( J* P. N( P8 O4 P向K大學習
3 t# Y( t& V- o, r/ x& A
向鹿大学习/ M9 b" E9 N1 \3 A! Z4 p& z$ k$ e

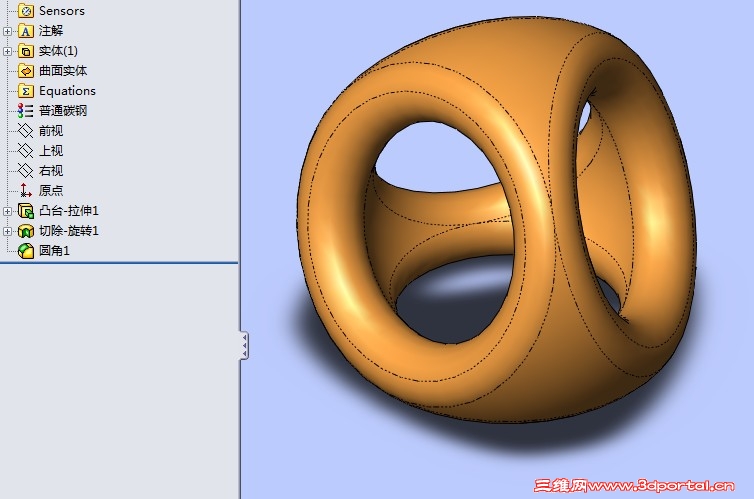

（鱼目混珠） 2016-05-20_132921.jpg 8 ~7 `3 M% R/ J( j1 n4 N" z% O

; N& {* k' ^" P* K7 p
回复 支持 反对

举报

13352933943
发表于 2016-5-20 13:59:00 | 显示全部楼层 来自： 中国广东深圳
楼主厉害啊
回复 支持 反对

举报

蜜獾KING
发表于 2016-5-20 14:00:43 | 显示全部楼层 来自： 中国广西南宁
本帖最后由 蜜獾KING 于 2016-5-20 14:03 编辑 + N* l0 y: y7 m' M) m

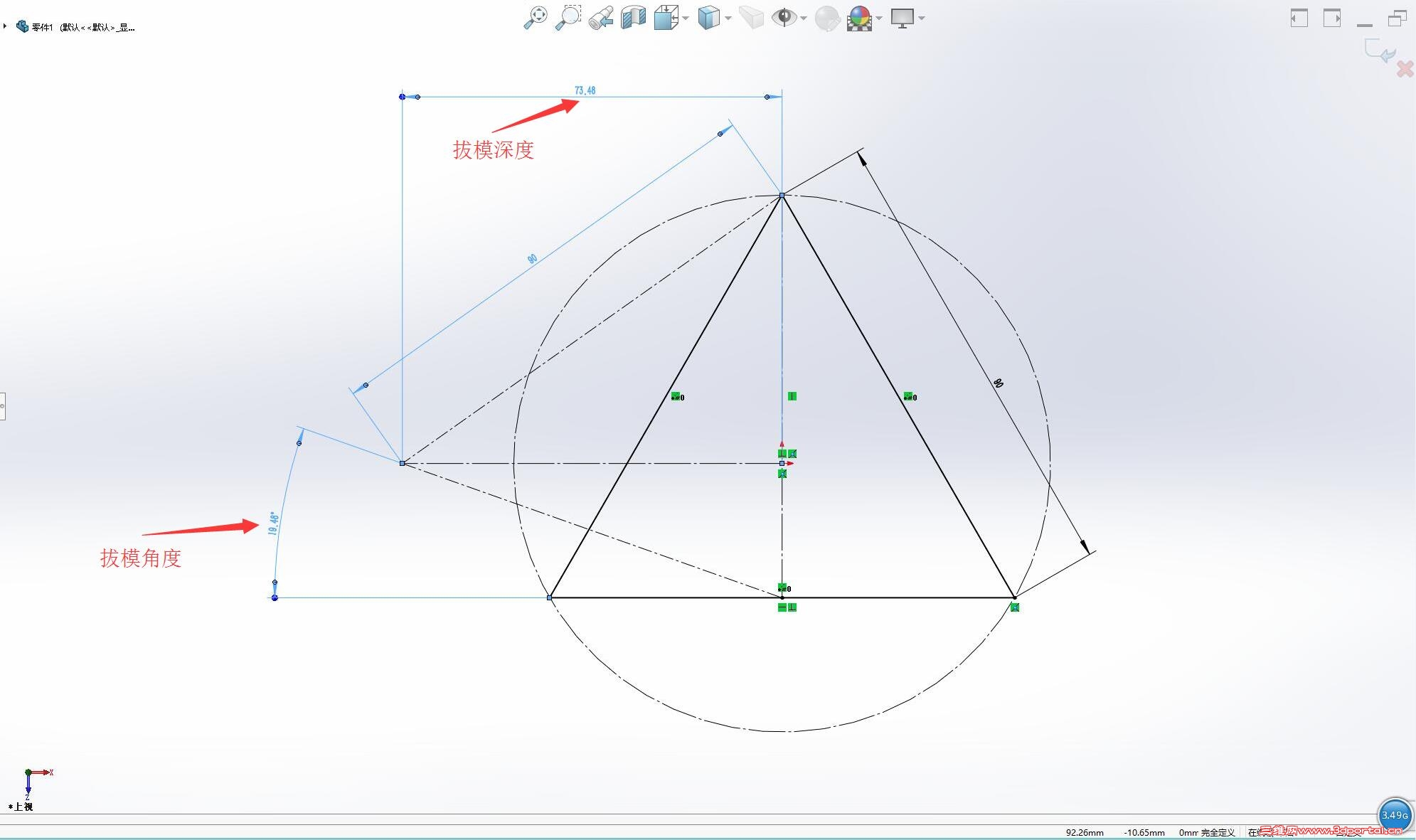

: N5 T( e1 x& w$ [- O  q原来凸台拉伸的深度和拔模的角度是这么计算的。哈哈。琢磨了好久，各位大大不要见笑，还是有很多小白第一步拉伸正三角体就被难住了。. \4 m. w/ \6 z
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-5-20 14:27:52 | 显示全部楼层 来自： 中国广东肇庆
蜜獾KING 发表于 2016-5-20 14:00
# @- d7 V4 m, f! M+ Y原来凸台拉伸的深度和拔模的角度是这么计算的。哈哈。琢磨了好久，各位大大不要见笑，还是有很多小白第一步 ...
& n& w1 G, R& D/ P: E
一条是中线一条是边线，不用标注用相等约束就行，拔模高度不断往上加也行，比如100.
0 l. x6 u! a& y. J# k另外，建议不要用大号字。
回复 支持 反对

举报

蜜獾KING
发表于 2016-5-20 14:46:00 | 显示全部楼层 来自： 中国江苏淮安
keilei001 发表于 2016-5-20 14:27" [# Q6 T0 i' i. o9 w  j9 x
一条是中线一条是边线，不用标注用相等约束就行，拔模高度不断往上加也行，比如100.
$ |1 u7 z( C' o* |1 j- z另外，建议不要用大 ...

' {: @9 z7 U+ i7 m- W/ J好的，以后不用了。
# H8 h2 y( ~$ ~0 Z" |) T另外请教K大，一个面的草图能否直接复制到另一个面上？比如这个题目，我在底面画了一个圆，因为底面三角形是用多边形在圆心拉出来的。所以画圆时在原点拉出来也很方便，但是在另外三个拉伸出来的三角形面上画圆就显的比较麻烦了
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-5-20 14:51:15 | 显示全部楼层 来自： 中国广东肇庆
蜜獾KING 发表于 2016-5-20 14:46
/ u; D3 h, H, U0 }* a, B: q好的，以后不用了。
  b; D- ~  k) `/ D& u% a( h另外请教K大，一个面的草图能否直接复制到另一个面上？比如这个题目，我在底面画了 ...

5 W5 ^' i9 G, `$ D# w" g共享草图、派生草图和复制草图是SW的基础知识。
( P' T' l& T6 G% ~) V( F2 r给你一个链接# C. T& u/ c+ ^$ y0 J2 i
SolidWorks派生草图和复制草图关系
/ G3 S: u$ d7 p( i+ Lhttp://blog.sina.com.cn/s/blog_7bec513d0101gq1m.html
回复 支持 反对

举报

蜜獾KING
发表于 2016-5-20 14:56:43 | 显示全部楼层 来自： 中国江苏徐州
keilei001 发表于 2016-5-20 14:51& o) ~; Y$ f6 N
共享草图、派生草图和复制草图是SW的基础知识。
* `: w7 C6 ^% o5 m; o$ R给你一个链接
( ^4 G% `+ V& D& LSolidWorks派生草图和复制草图关系
& }6 G3 w" d4 T0 h3 h, t
谢谢K大指教。基础知识还是要多巩固
回复 支持 反对

举报

抒怀新
发表于 2016-5-21 09:14:16 | 显示全部楼层 来自： 中国江苏镇江
keilei001 发表于 2016-5-20 10:01$ o1 p/ Y" T* c/ K! O4 e
鹿大这个四特征不易模仿，用2012硬是搞不出，只好动用最先进武器2016才模仿得有些象样。3 k$ L9 x' T$ N- y
设变的原理更是 ...
. [8 Q2 k! B( {  @
请教K大，这个是画个正四面体，再旋转切除吗，正四面体画出来了，旋转切除想不出来
回复 支持 反对

举报
