[原创] 关于刀具在转角处走圆角参数设置的一些个人见解

[复制链接]
发表于 2016-5-3 17:24:39 | 显示全部楼层 |阅读模式 来自: 中国广东佛山

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
看了不买版主的视频,在刀具在转角处走圆角   轮廓误差建议设为最大步距的10%,补正误差建议高为最大步距的20%   在这里我想说一下我自己的一些见解:5 ?( o; U( i3 R& i+ s. n
7 C* @8 w2 e3 T( [
轮廓误差与补正误差是指倒角的顶点到倒角圆弧中点的距离。该距离越大,倒出的角越大,最大不会超 最大半径所设置的值。
$ z1 j2 G0 [/ J/ b; ^+ e- E* _" u; M7 {. u1 w0 J
经过本人推算:   当轮廓误差与补正误差的值设置=0.4 * R  时则会形成最大的半径设置数值的倒角。  其中R为最大半径设置的值。
* Q7 Z* z# ~" N5 o% X# q! ?) H5 V4 K& s- w2 ~5 [2 o( ^$ }4 M: o: g
' [) Q, v$ m2 Q% o9 ]

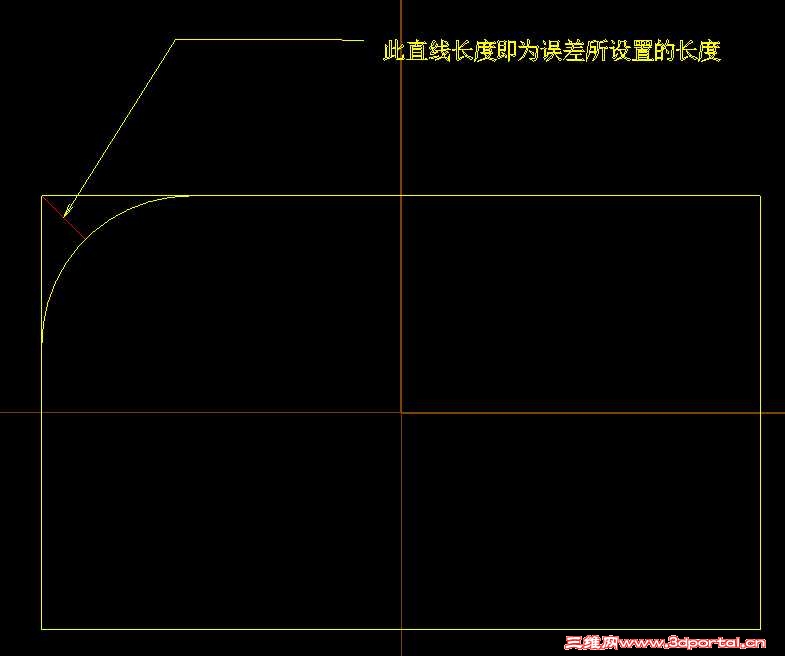

有图,这样比较直观一点:
( S" E+ Q! T* @; g& [& g% K$ {/ P. |% {2 Z+ H0 E, }; x- U9 I7 y
6 {% g# x' t9 {* h9 K! \/ ?- S7 B5 O
12.jpg   g5 ^  r- F1 m

3 O5 O1 K6 B$ q$ r! D9 e+ ?- d  U9 ]5 K9 e8 Y& K) C

2 t6 W4 ?' a  b( z4 Y以上是本人的一点见解,如有不当之处,希望大家指正。
. ]5 L% z" ?; Y: a: G( W: f: p3 N* o, V! J# u4 z8 [, [

) l1 X" L$ _3 l3 p& w, P
发表于 2016-5-4 15:19:09 | 显示全部楼层 来自: 中国江苏连云港
设置的具体数值是有点迷糊
发表于 2016-5-5 17:45:48 | 显示全部楼层 来自: 中国浙江台州
不错,顶..................................
发表于 2016-5-5 20:27:38 | 显示全部楼层 来自: 中国上海
最大半径=最后铣轮廓的那一刀的拐角最大半径(图形的拐角不算)- u) m: L  d; Y. M
轮廓误差=铣的边框和实际的边框最大的误差,最大不超过“最大半径的值”(楼主内拐角不是90度时你的0.4*R就不对了
, u& k; a& u2 ?) z补正误差=轮廓以内的所有刀路的误差6 ?8 Q9 u" u3 d* _8 W% u8 z% X
6 f$ [' a' s% q0 Z7 `$ A
如有不对请指正
