[分享] 五角球面_曲面建模練習　１６＃附曲面檔

[复制链接]
ryouss
发表于 2016-4-27 11:00:39 | 显示全部楼层 |阅读模式 来自： 中国浙江嘉兴
特征建模
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 ryouss 于 2016-4-29 20:38 编辑 , T! O$ U2 @5 ]3 b7 ]! V3 z  p1 @
( \9 k  S; Q' ^& ?6 D; w# A
這是豬大的教程,有興趣練習了．
9 m+ |. l2 R- i/ L
. d  u8 s8 }& b: D) g, O如工程圖,若是正確的五角球面五角邊緣理論上是成波形狀,
, m. |* k& D5 l* Y9 K1 M/ Z' p; x, H# a  _/ q3 z0 {: P
為符合工程圖五角邊緣為直線,勢必做成部分曲面成近似球面了！. f" B( l+ z: ^0 T3 |( p' {

7 n1 N3 J7 O+ G( l" y9 W4 j1 |( i% x3 T4 P9 Y+ W4 n8 E

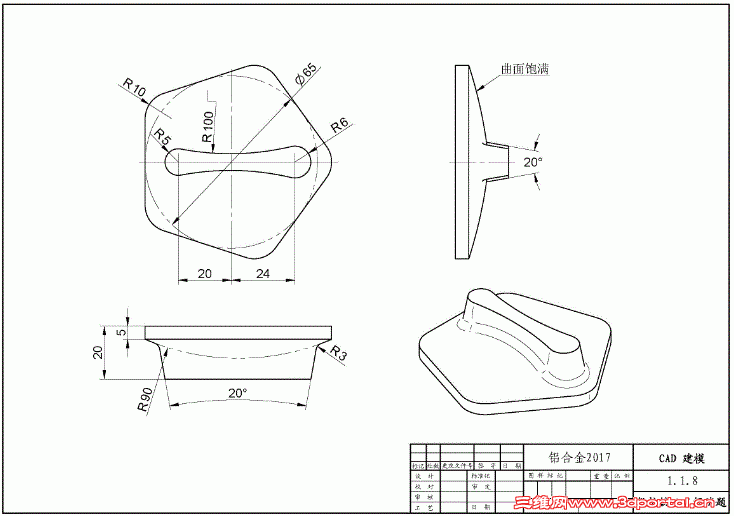

工程圖/ x% k; J. u: s3 P/ V- W- B
# g* h1 R; q7 z. P; E- g) P2 d
. F( a1 U; z: O4 q# F3 m, B

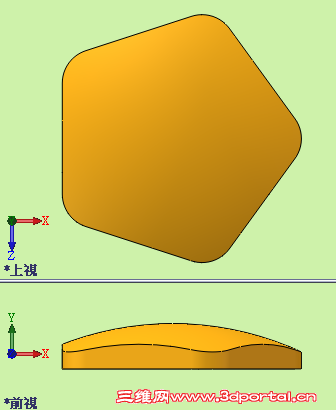

: M4 \3 j  R5 q; u2 |正確的五角球面
! p' a% V2 O9 |# x 1.png - m9 k. C- j; V$ d- d
  ?" V) L6 b. f/ I
  a7 m+ Z9 Z5 X+ e: A; x" H0 C

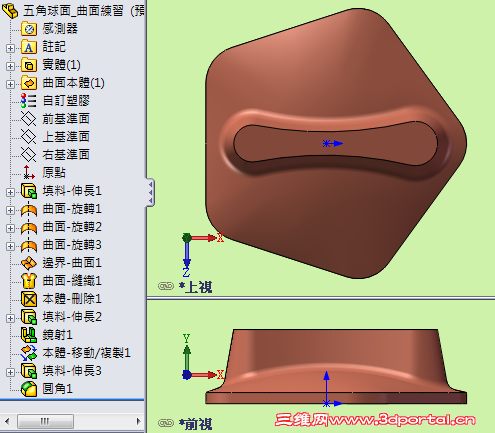

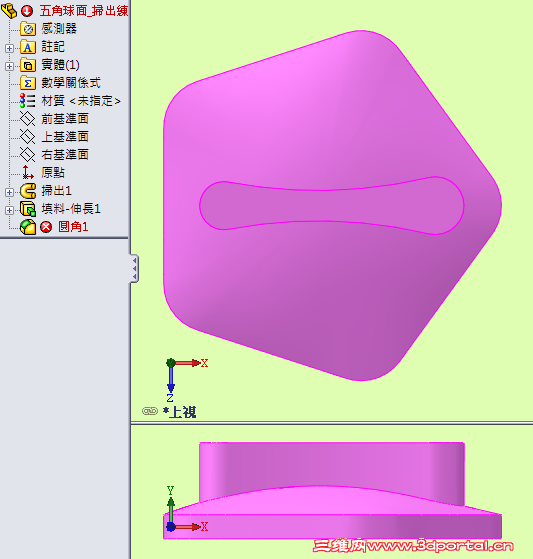

# A& N4 b6 t- R# w( t1 W9 E豬大的教程（稍有不同）8 g# n& M/ y4 m. F/ Q! y! R3 w
2.png + \) d: P' |1 v8 e9 F& R

0 b( f& u# p8 m8 ^/ H$ ]9 p& E! c# d

评分

参与人数 1三维币 +10 收起 理由
不靠谱的江静 + 10 出题!

查看全部评分

回复

举报

keilei001
发表于 2016-4-27 11:45:25 | 显示全部楼层 来自： 中国广东肇庆
看工程图，难点应该是那个R90.
回复 支持 4 反对 0

举报

22553711
发表于 2016-4-27 11:49:03 | 显示全部楼层 来自： 中国浙江杭州

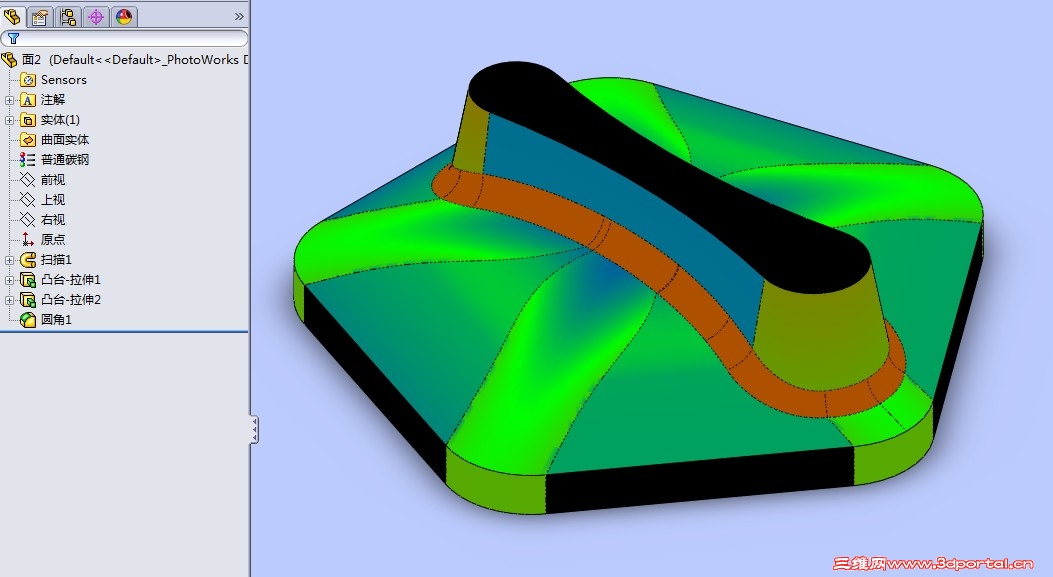

评分

参与人数 1三维币 +3 收起 理由
不靠谱的江静 + 3 练习

查看全部评分

回复 支持 4 反对 0

举报

22553711
发表于 2016-4-27 11:49:50 | 显示全部楼层 来自： 中国浙江杭州
回复 支持 反对

举报

22553711
发表于 2016-4-27 11:51:47 | 显示全部楼层 来自： 中国浙江杭州
K大一语中的，3、4尺寸是保证了，但曲面不是很美观7 c" Q1 ^, \( ]2 `! b
抛砖引玉
回复 支持 反对

举报

keilei001
发表于 2016-4-27 17:55:19 | 显示全部楼层 来自： 中国广东肇庆
22553711 发表于 2016-4-27 11:51  a  W9 C' B1 j* u, ~8 A
K大一语中的，3、4尺寸是保证了，但曲面不是很美观1 E( i- n$ D) e' T1 o3 }/ ^& a
抛砖引玉
$ f7 D+ M/ `7 t
曲面饱满和尺寸两者很难兼顾，阿木的可能已经是最好的结果了。
回复 支持 反对

举报

ryouss
 楼主| 发表于 2016-4-27 19:14:49 | 显示全部楼层 来自： 中国浙江嘉兴

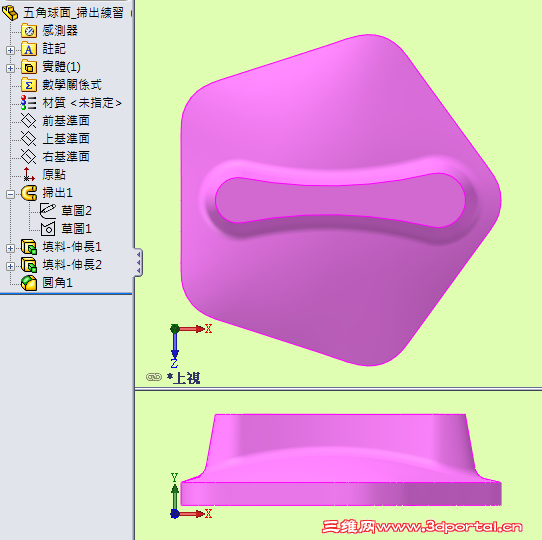

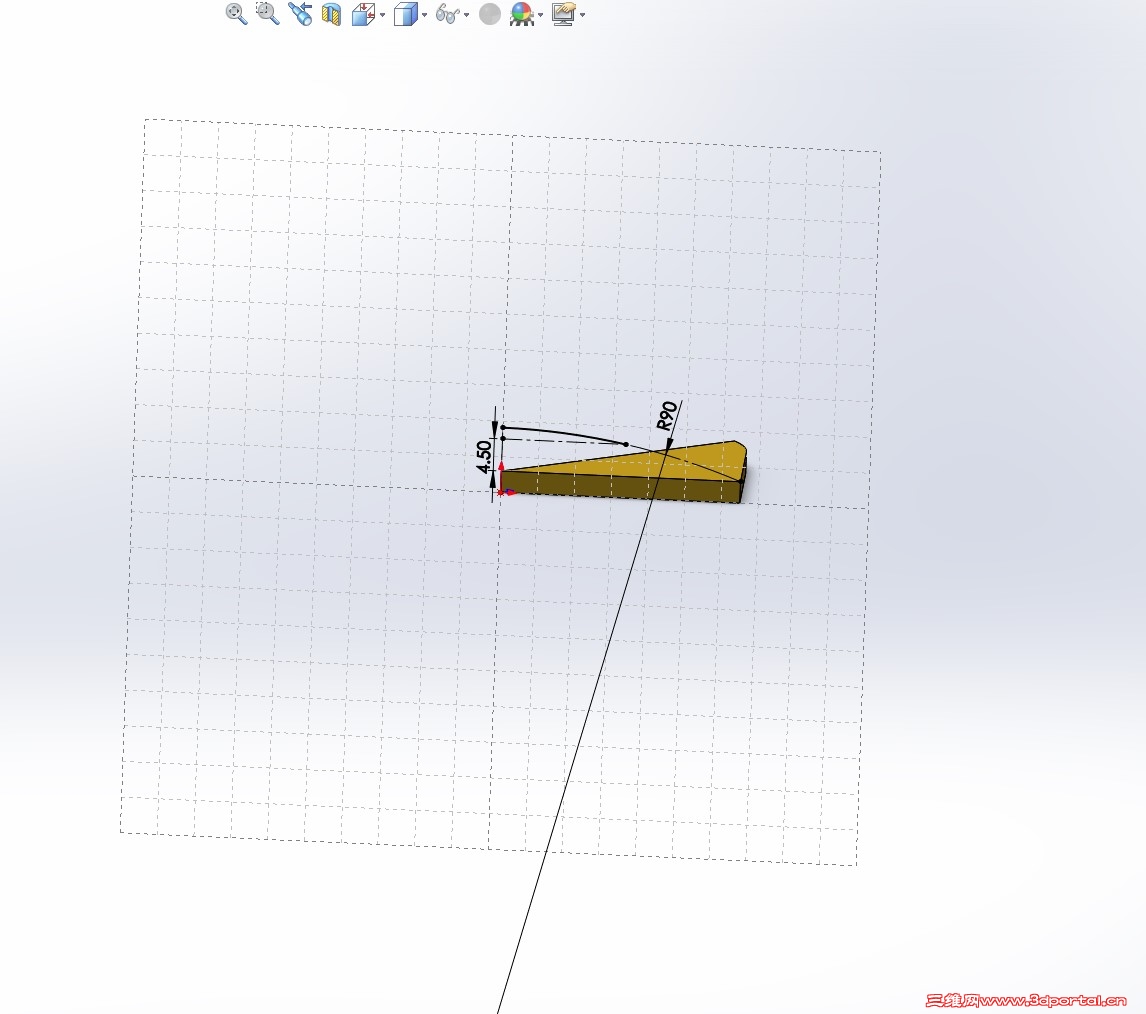

掃出練習, ]: W5 T, O  A. ?' H* O

2 E! `* O& c5 {& x
4 c' @$ f; ?; E' R 1.png

评分

参与人数 1三维币 +3 收起 理由
不靠谱的江静 + 3 练习

查看全部评分

回复 支持 反对

举报

wangqiuyang10
发表于 2016-4-27 19:59:57 | 显示全部楼层 来自： 中国江西景德镇
刚刚开始学Solidwork，转一转。
回复 支持 反对

举报

ryouss
 楼主| 发表于 2016-4-27 21:49:58 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2016-4-27 22:59 编辑
; V$ n0 I4 p, n: @. ?; I: E
1 s8 V1 L, w( }1 L) J6 n5 T1 k如7# 想要省個凸台拉伸!
" L& g) h2 \) `6 v是可以但就是無法倒R3的圓角," n: |$ l6 E( Z  }
不知木大是否也碰到這問題?(原因該是銳角所致吧)% k- E" i! ^+ I1 ]; s- O5 d7 @
/ J; \( g  E. _6 T' J- Q

' B" s/ l! H* T! b: g) R) T+ u 2.png ' G: |( B- P( X4 Y; K

, N5 Q+ W9 w% _
' \, Q$ l4 z3 o* d* T
回复 支持 反对

举报

keilei001
发表于 2016-4-27 21:58:29 | 显示全部楼层 来自： 中国广东肇庆
ryouss 发表于 2016-4-27 21:497 A/ V# _0 h/ H/ k. }3 f2 ]& L/ Z$ u
7# 省個凸台拉伸!

5 y7 _* V, o1 `$ G+ N哎呀，梁大这个变成圆的啦。1 i: U* [7 j3 M! N$ B
我用圆弧做轮廓扫描老是提示会自相交，扫描失败。
回复 支持 反对

举报

ryouss
 楼主| 发表于 2016-4-27 23:54:18 | 显示全部楼层 来自： 中国浙江嘉兴

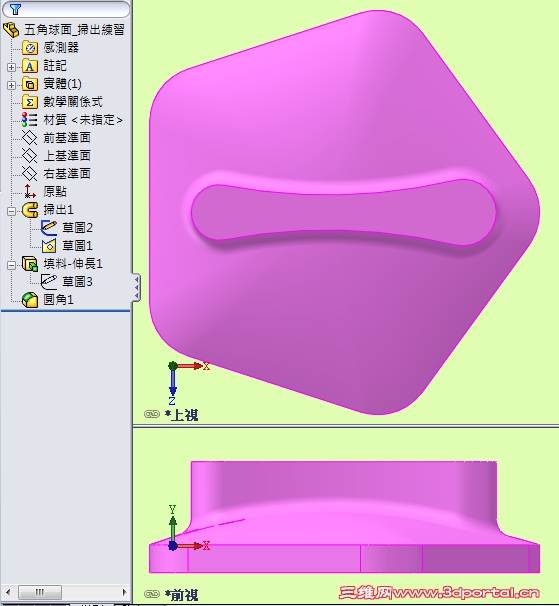

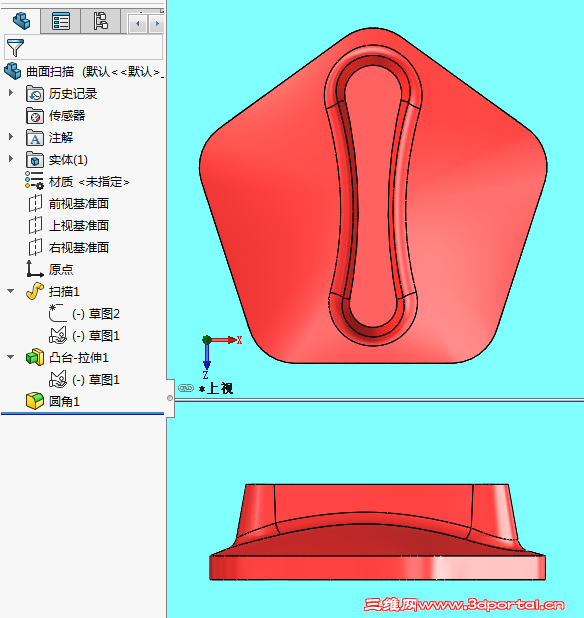

總算解決省個凸台拉伸!
0 F% C& c6 u9 Q% n% j# ?0 A
- S6 Q  l0 Z% G& J( |. l3 `4 j, `/ [) z
" u5 V, S; T7 E 3.png
回复 支持 反对

举报

licoolicoo
发表于 2016-4-28 09:11:12 | 显示全部楼层 来自： 中国浙江嘉兴
五个角上与直边总会有起伏的
回复 支持 反对

举报

ryouss
 楼主| 发表于 2016-4-28 09:29:46 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2016-4-28 10:10 编辑 6 ^% h( r2 V+ c* e8 j7 ?" a( p
licoolicoo 发表于 2016-4-28 09:11
# Y$ a( R( g/ B5 }$ R' d五个角上与直边总会有起伏的

* P/ z- {1 S4 Y$ Y* s! |那當然,若非如1#所示的第二圖(正確的五角球面),( o" y0 @6 h2 l! T
不管用什麼方式都會又起伏,所以才叫"近似球面",重點是怎麼做,讓起伏盡可能小些了！
9 z: O) l; G1 j  Q7 J" }
# N) L2 D5 m0 x* ~
  l5 m3 y: I: w/ P
回复 支持 反对

举报

licoolicoo
发表于 2016-4-28 09:54:15 | 显示全部楼层 来自： 中国浙江嘉兴

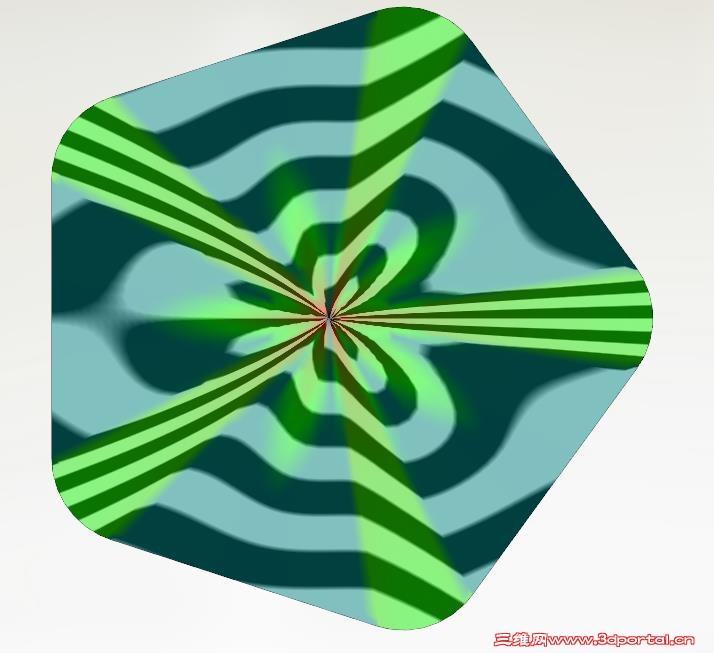

360截图20160428095323637.jpg 2 v3 s2 w# A8 Y( ^( ^
也来一个，放样的
回复 支持 反对

举报

天使冰皇
发表于 2016-4-29 15:50:50 | 显示全部楼层 来自： 中国上海
ryouss 发表于 2016-4-27 23:54
, ]& b$ t% b7 v& |: W5 Z+ q& Z, v- t' V總算解決省個凸台拉伸!
& H" {: A' c! R' V) A" q5 t2 u7 W
求教大大这个扫描的轮廓和路径是怎么样的？实在画不出
回复 支持 反对

举报

ryouss
 楼主| 发表于 2016-4-29 20:37:19 | 显示全部楼层 来自： 中国浙江嘉兴

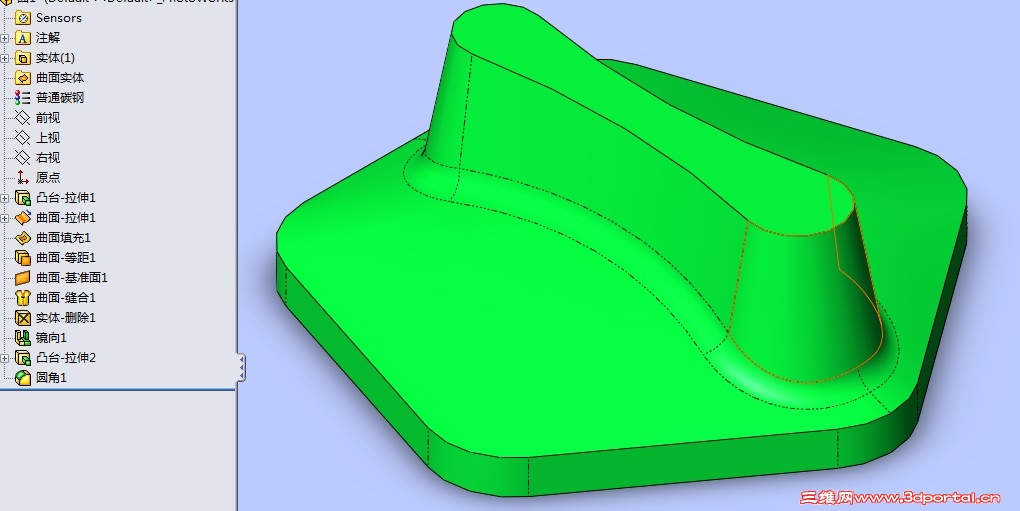

附上曲面作圖檔．0 v+ G7 o+ P5 Z: h1 U! p

# p+ V+ T$ d$ O* Y+ K$ j6 |. F' [ 五角球面_曲面練習.rar (325.92 KB, 下载次数: 41)
回复 支持 反对

举报

keilei001
发表于 2016-4-29 21:28:46 | 显示全部楼层 来自： 中国广东肇庆
练一个支持梁大，不是R90的。+ u, M9 j  y% X2 }4 G
' [' i! S, H$ K5 d. S* s

评分

参与人数 1三维币 +3 收起 理由
不靠谱的江静 + 3 练习

查看全部评分

回复 支持 反对

举报

heat_ice2000
发表于 2016-4-30 10:34:51 | 显示全部楼层 来自： 中国台湾

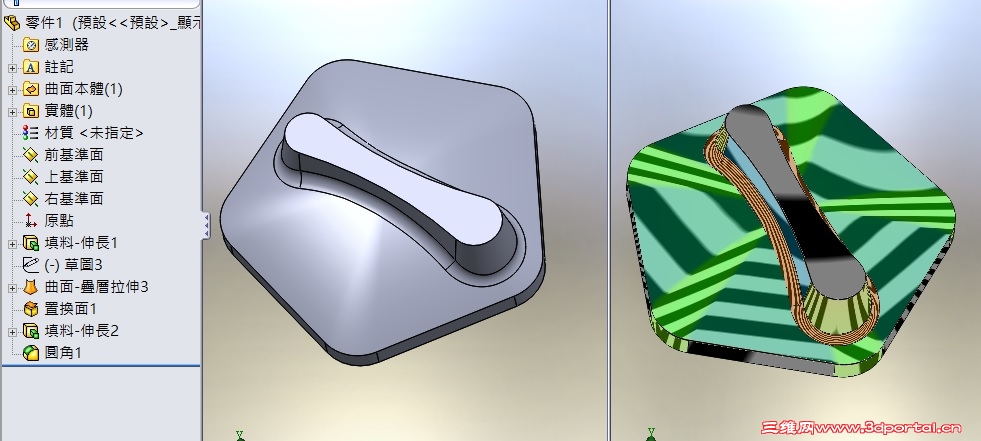

评分

参与人数 1三维币 +3 收起 理由
不靠谱的江静 + 3 练习

查看全部评分

回复 支持 反对

举报

天使冰皇
发表于 2016-4-30 11:01:12 | 显示全部楼层 来自： 中国上海
ryouss 发表于 2016-4-29 20:37# G# T+ a* x/ e6 W6 G  f
附上曲面作圖檔．1 t) w$ L, k/ U" H% c

' l  {  L' t% C　２０１２
! m( W5 m  I- q. ^( h* Z
万分感激！！学习下大大的思路
回复 支持 反对

举报

aj120
发表于 2016-5-7 11:02:30 | 显示全部楼层 来自： 中国山东青岛
本帖最后由 aj120 于 2016-5-7 12:19 编辑
9 ?) b3 M# W" a5 |2 D
/ U2 ?+ ?& F) o3 e这个图想作完全的球面不太可能，但也应该最大限度的接近图纸要求，楼上附件零件画的比较接近，但还是不够完美，一是两个截面不够接近图纸，二是画的太复杂
回复 支持 反对

举报

aj120
发表于 2016-5-7 11:05:06 | 显示全部楼层 来自： 中国山东青岛
本帖最后由 aj120 于 2016-5-7 13:47 编辑
, U( Z% k; K+ y* }' r" [: a

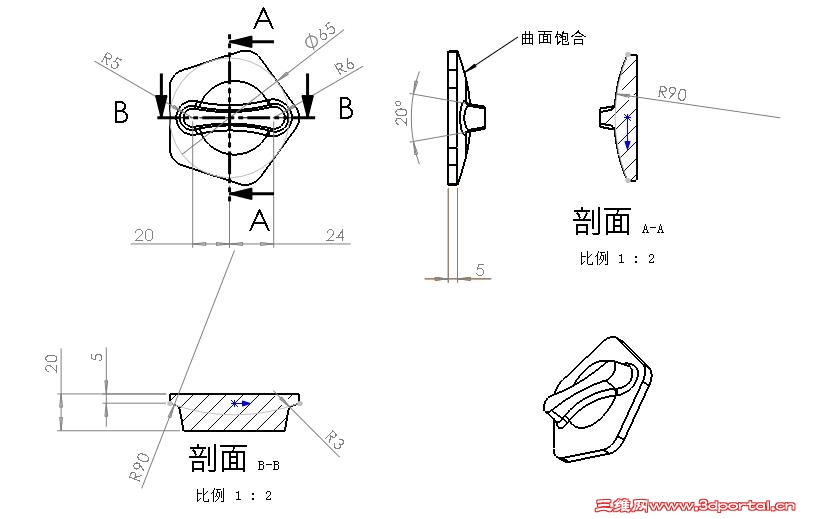

5 j! g, g) T: U, d+ w 360截图20160507105126597.jpg 360截图20160507105424046.jpg

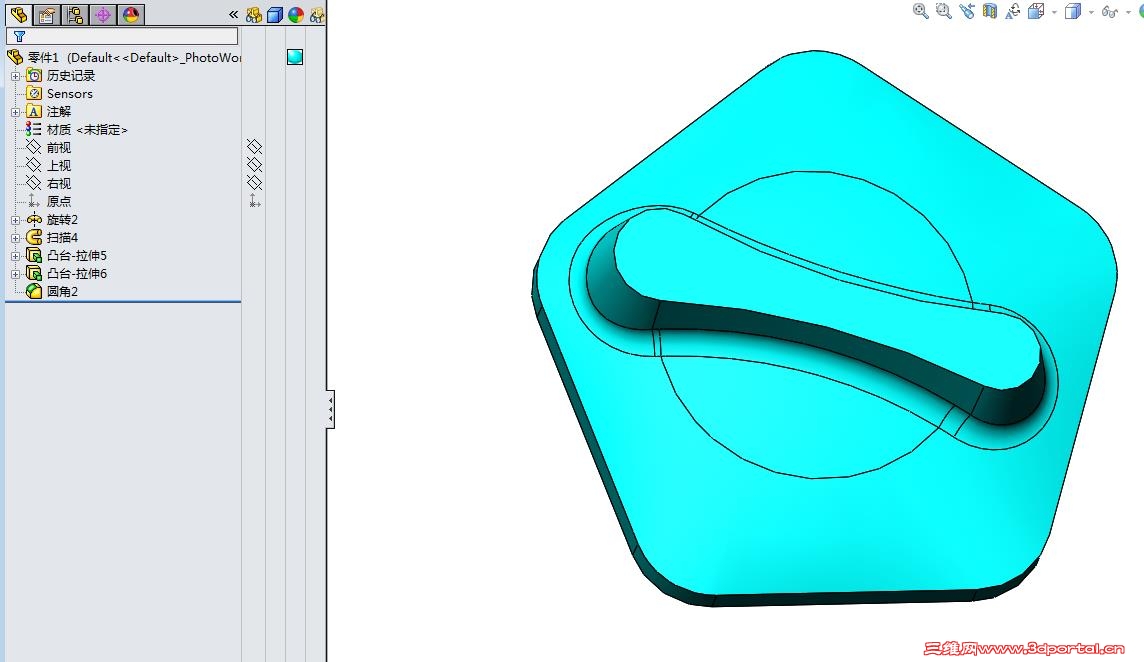

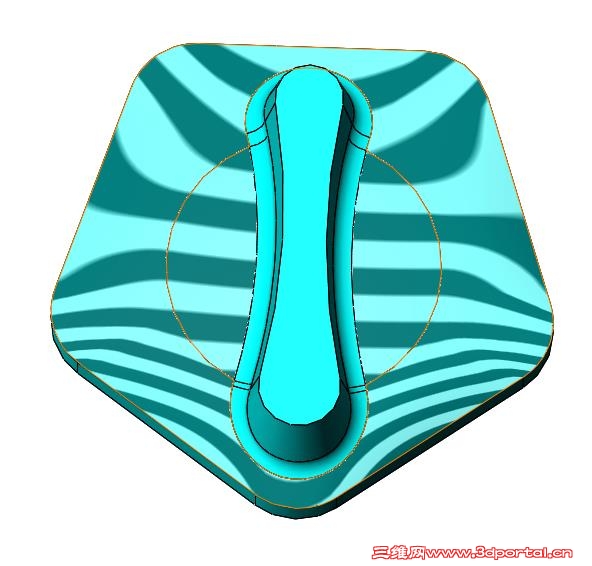

! }) w2 [4 A+ r" J) v     这样做更接近图纸要求的两个截面R90，及更接近球面的要求一些，
1 t( k% v  E/ D( C: A9 |附件已上传可下载（2015版本的）3 h# Z4 v9 d8 y) \% @9 m- r1 `

# X; I3 J% _/ K) `2 k& {+ j5 x" w# ^# f! a2 P2 F' M9 a' P

) x9 y8 ]- B5 ^: U. ]$ [8 @' G5 |" A0 G
回复 支持 反对

举报

aj120
发表于 2016-5-7 11:09:46 | 显示全部楼层 来自： 中国山东青岛
本帖最后由 aj120 于 2016-5-7 11:28 编辑
3 f" \$ G+ G5 M$ `& @& x* i% B2 w+ R" ~8 P7 |! l
零件1.zip (200.52 KB, 下载次数: 15)
回复 支持 反对

举报

ryouss
 楼主| 发表于 2016-5-8 08:12:32 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2016-5-8 08:13 编辑   z3 d" E3 b6 I! T: ^5 t
aj120 发表于 2016-5-7 11:09

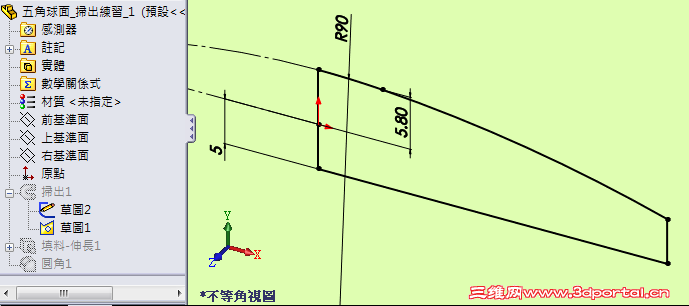

; d* v, J9 E8 o1 U" f  e謝謝支持,一次掃描是有段R90的圓弧．
4 D8 p$ d) h8 Z+ T2 x3 t4 I$ M
3 T0 j8 g$ t6 V- Q
9 J. x1 C, ]8 A" c! `, _ 05081.png
4 t& f, m& S3 P( v4 Y. g) A  t" s0 {# y% b7 |

( y- v& D$ M& t+ }& A" O& p1 I5 X* h0 f8 Z& R3 Y

0 J6 u6 k3 o. u. L/ C" o% A1 n
回复 支持 反对

举报

北京13522886092
发表于 2016-5-8 21:12:36 | 显示全部楼层 来自： 中国安徽铜陵
ryouss 发表于 2016-4-29 20:37
. @0 D5 [8 d" [& C: f附上曲面作圖檔．
* |7 s6 m* H0 h1 J
. y& J+ w# H1 k3 k　２０１２

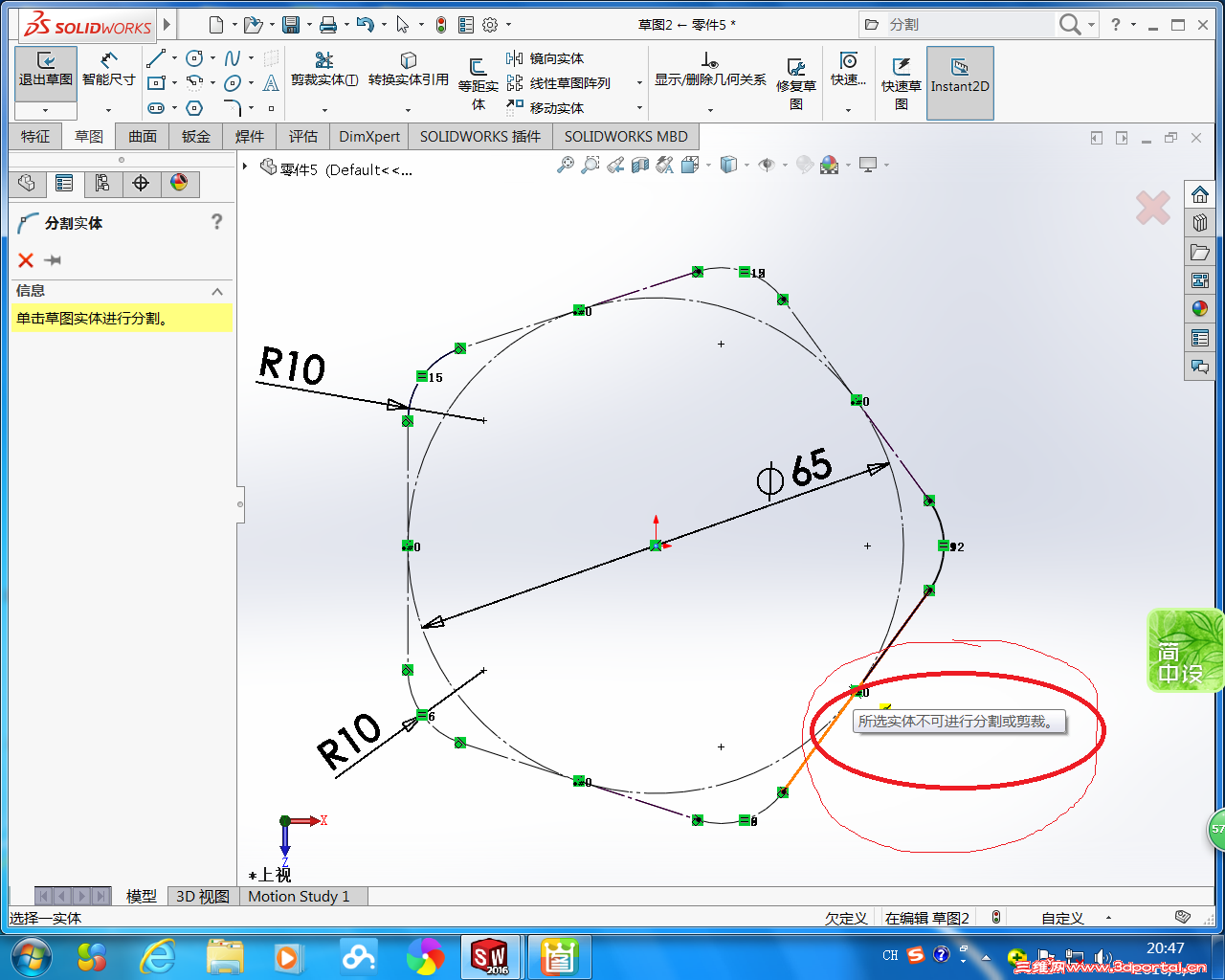

* Q+ e. v9 X8 Z* JLIANG大，为什么我的草图中的线段和圆弧不能分割？请赐教。谢谢# H+ V" E, K) W5 Y  ^

2 h6 j) u. M3 e* k2 s( L1 }
回复 支持 反对

举报

蜜獾KING
发表于 2016-5-9 05:12:40 | 显示全部楼层 来自： 中国广西南宁
ryouss 发表于 2016-4-29 20:37
1 |8 Q1 [6 Z+ |/ r. n/ `附上曲面作圖檔．0 K! L) b- X, g) ]8 e3 g" V: \4 o

& _# f1 V$ m! b1 h0 Z1 e. o　２０１２
4 V  {! A+ N9 d9 M/ C% o5 _( P
请教梁大这个草图模式下的网格是哪里弄出来的，小弟找了半天都没找到; }( Z) B: V8 c2 B7 K; k* q0 L
2 U% E! K; v/ s5 n. v/ i
" S) S+ u' h+ Y! y! D% f
回复 支持 反对

举报
