如何使用SOLIDWORKS让数字在阵列中递增——数字递增阵列的应用 ICT—Jack Kong 3 H+ Z; v, x8 `/ o) [( x! P( [
摘要：对于阵列的使用在设计中是比较常见的，主要用在特征或实体按照一定规律进行复制的情况下。但是对于例如直尺上的刻度和数字，钟表面上的刻度和数字以及例如千分尺的刻度和数字这类多个不同的特征如何一次性产生呢？6 p0 \' ~; z0 P# S; h2 w: s: r
关键字：数字阵列 直尺 钟表 千分尺 变量阵列
2 {5 v2 b1 S1 g# ~; `, n& f1 h; Q$ g7 [3 p9 q1 d# {' g7 s" }4 ^- L
数字递增阵列是让特征在阵列的过程中让草图中的文本（数字）发生变化的过程。在设计中常见的有三种形式，线性阵列、圆周阵列和在圆柱面上的阵列，分别对应的典型实例为：直尺刻度数字，钟表面上数字以及千分尺上的刻度数字.1 ~# `8 C9 l( W! G% j
接下来将使用数学方法和变量阵列（SOLIDOWORKS2015中添加的新功能）来完成数字递增线性阵列和数字递增圆周阵列，最后单独介绍圆周阵列完成圆柱面上的数字递增阵列的两种方法。
" k6 v2 d2 x, H5 s7 `, R; I+ H8 k两种方法来说，变量阵列在自定义使用的时候将会更加灵活一些。 l4 B( H d, z+ k
0 Q: n7 c( u# Q: B一、 数字递增线性阵列9 {, X) Y" ~4 \+ n3 @
1. 三角函数法

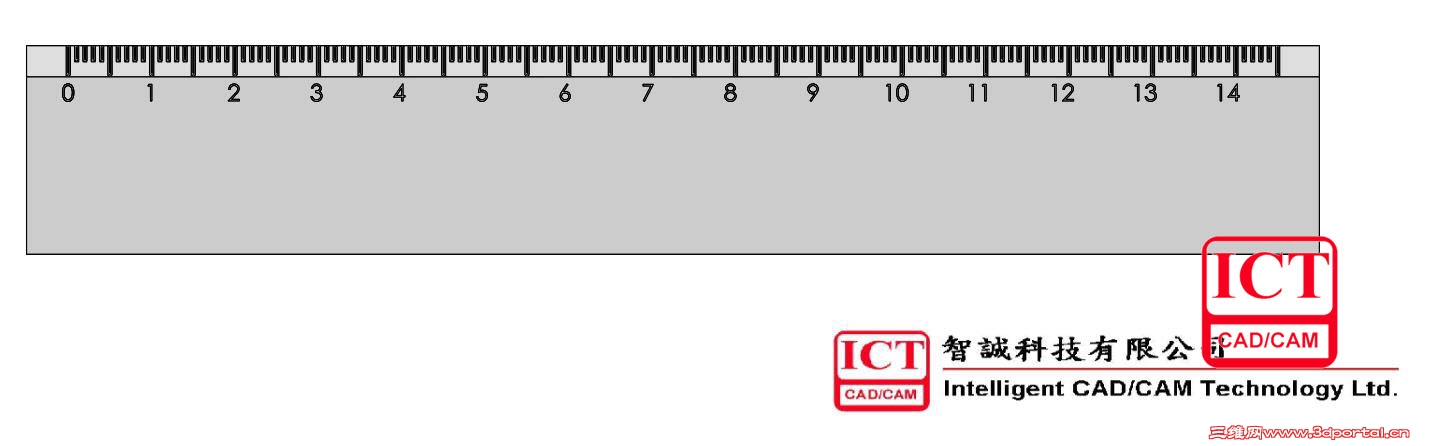

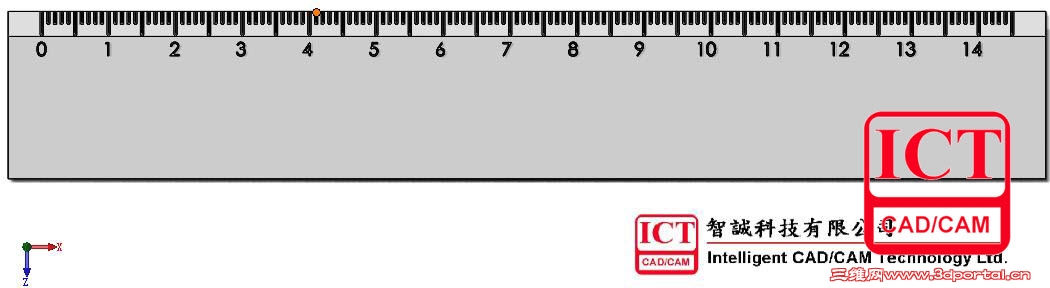

8 Z0 \0 m9 @" U' C4 a( l# c1 a如图1，做好的直尺模型
: A8 \8 D! x5 v' p6 O7 F
; |+ {8 Y4 Y T5 G6 i/ [首先，我们以直尺为例，在创建好的直尺模型上创建数字草图及拉伸特征

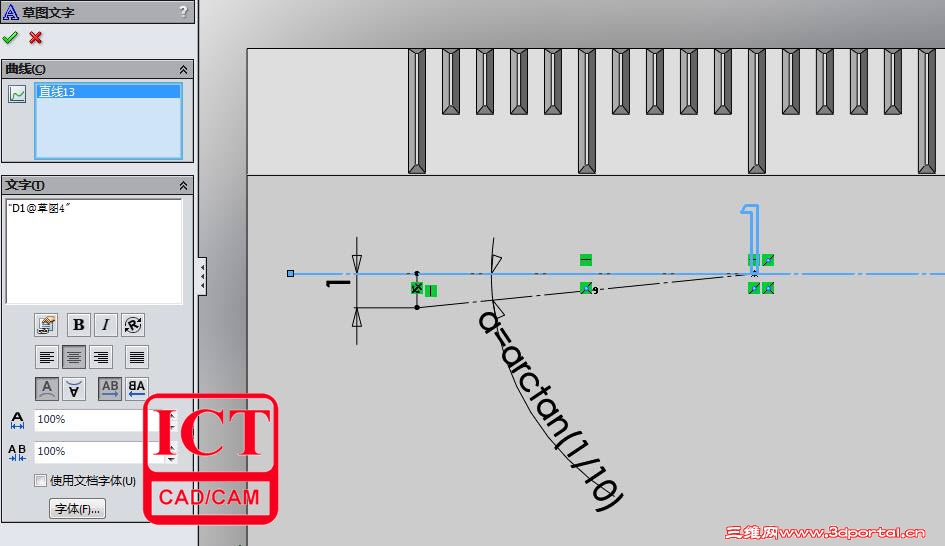

" g: _/ d1 a* z9 c% B此处需要注意的是，我们输入的数字是通过链接到尺寸值完成（双引号+草图名称）。文字的位置控制由三角形控制。如图2示。! {0 x) F% N& C/ z. Y1 W! N
说明：三角形的边长不能为0，所以这个方法需要单独创建0这个位置) ?( ]5 `( O5 Z# [' z- K7 y4 l

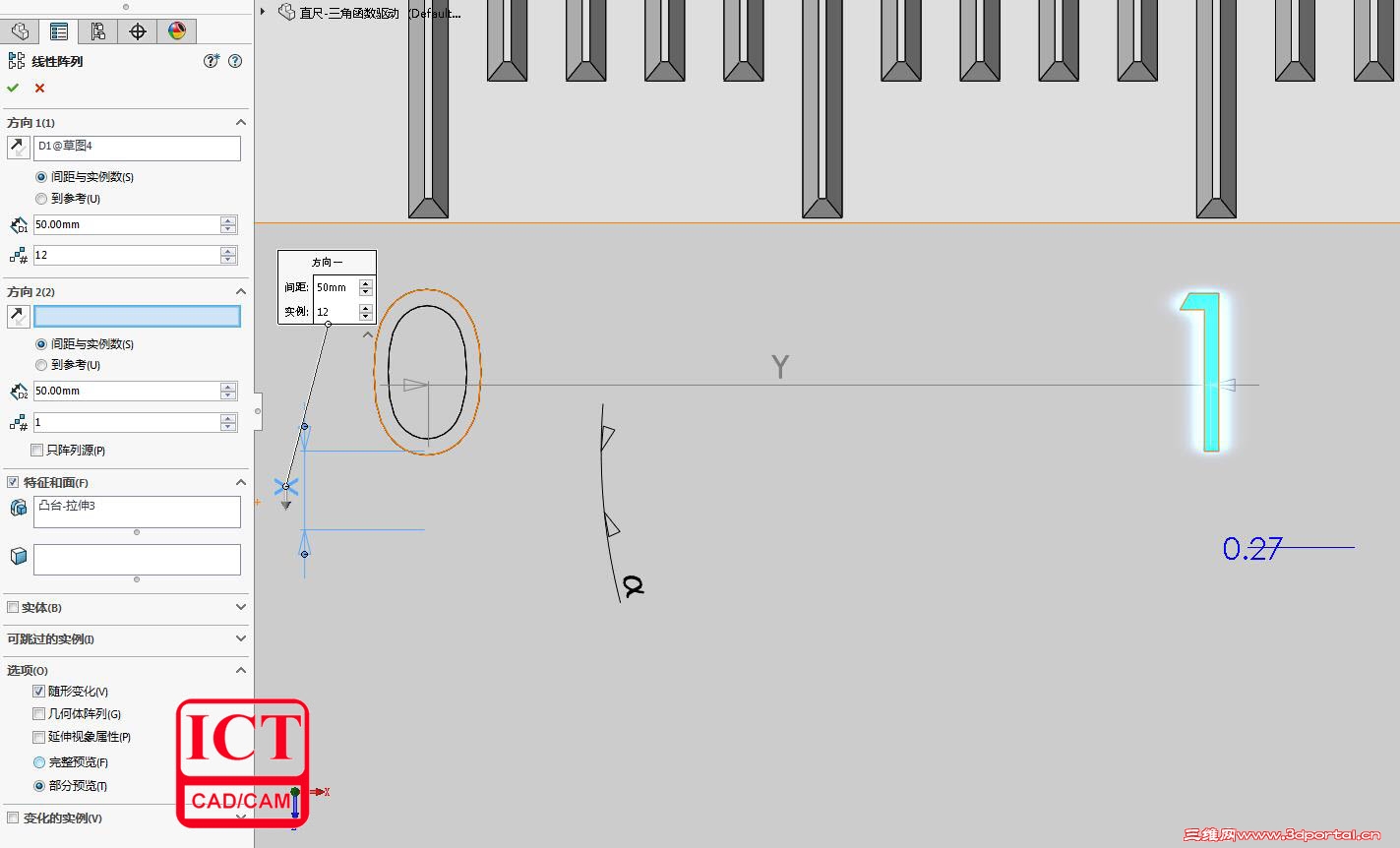

9 B, J4 E$ P, {3 t6 L: n5 z然后双击数字的拉伸特征显示该特征的草图，之后使用线性阵列的命令
2 ~, J6 z) {" P5 P具体如图3所示 ) V' R3 \5 L; o; _
① 阵列方向选择控制文本变化的尺寸（目的：此操作可以控制尺寸值个根据设定的增量变化） b/ p+ c. S9 ?' o2 P
② 在选项中勾选随形变化（目的：上述操作让尺寸发生变化，此操作控制阵列的特征随矩形轮廓发生变化）
! C, N, i9 q5 Q/ Y
# D3 V* h% I; @: x( P& ^
③ 点击完整预览可观看最终效果，确认完成此阵列
% v1 D/ P! X6 a; K
% p8 \' H- [# C' @
5 R8 q8 T6 I+ q$ w( b, j! W2 |1 U/ {6 ]0 X9 `6 B
2. 变量阵列法/ u5 s7 f' T6 n3 A# D
与数学方法一样，需要将文本链接到草图中的尺寸值，使用变量阵列时，将对草图的要求变得简单，只需要再添加一个可控制位置变化的尺寸即可，如图4示! i9 v A' [( G' ^) G
① 尺寸0控制文本变化
2 f, F9 Z" |; v, f$ T7 Q② 位置尺寸控制位置2 U. b! l4 z8 e' X
③ 完成草图并创建拉伸特征，然后使用变量阵列

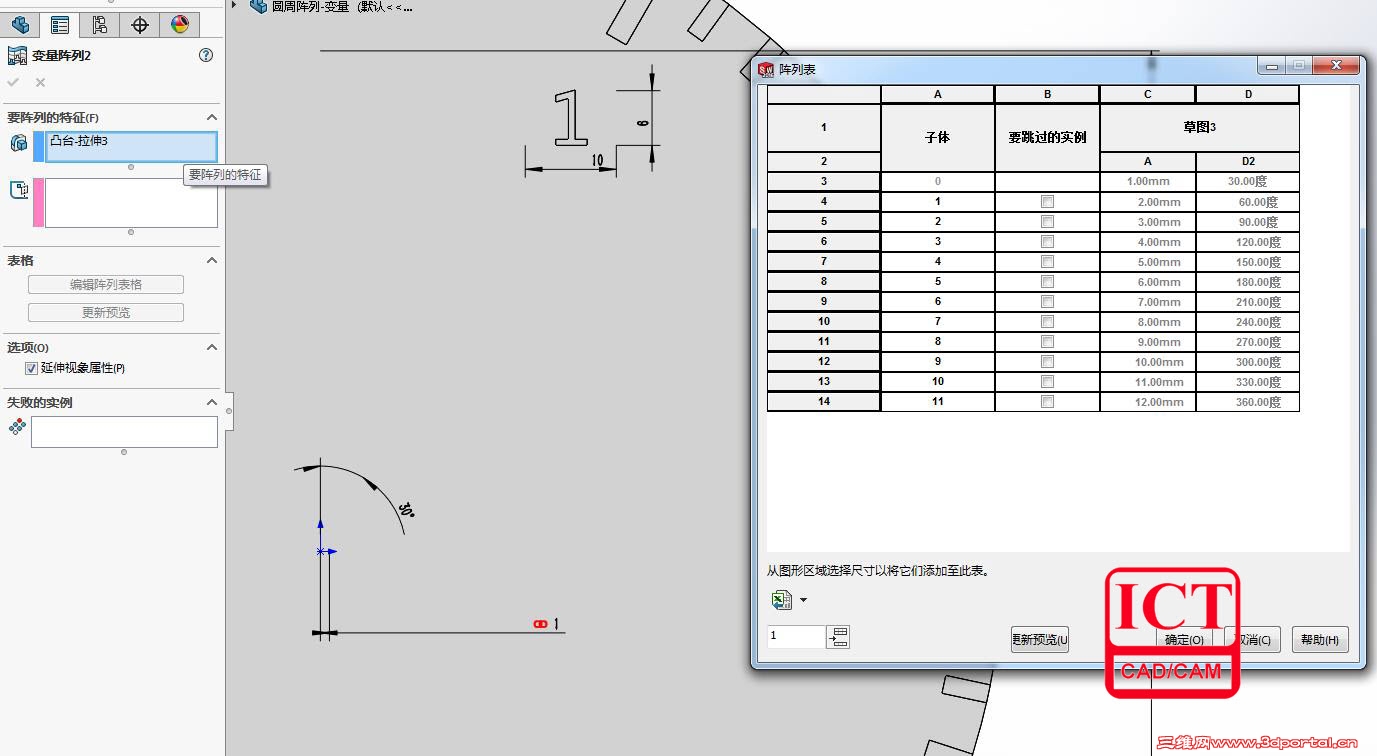

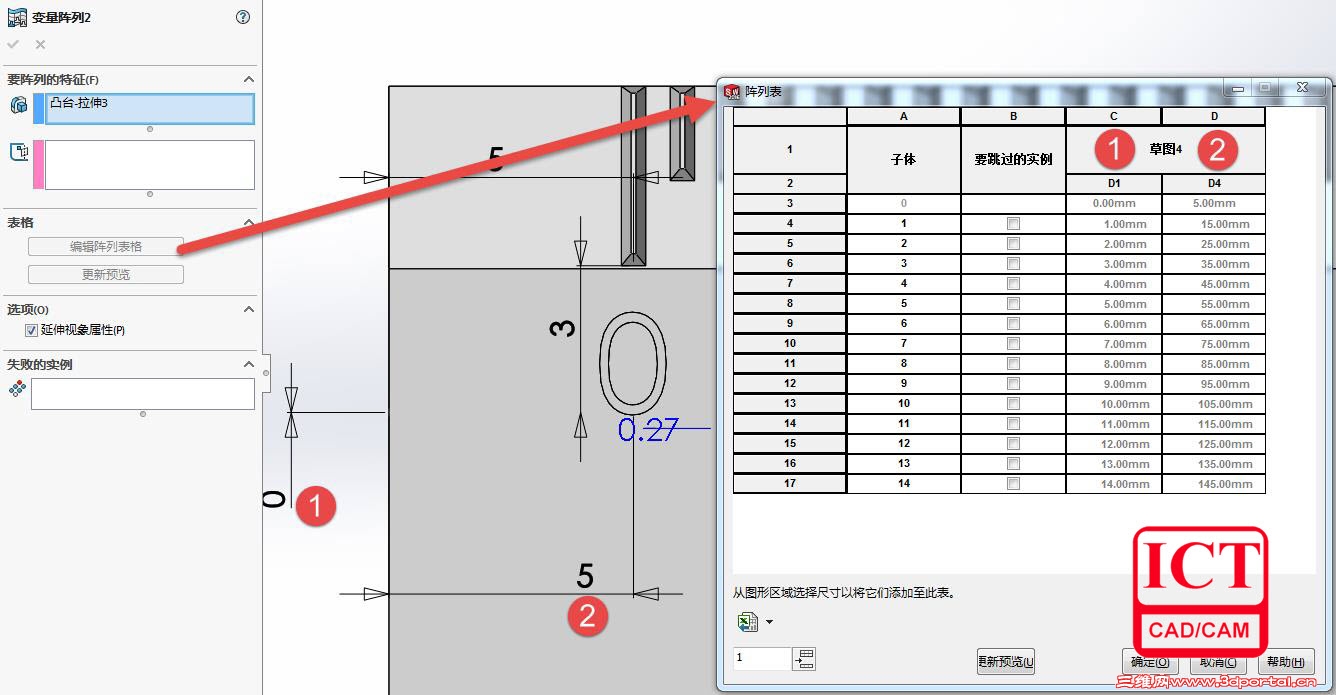

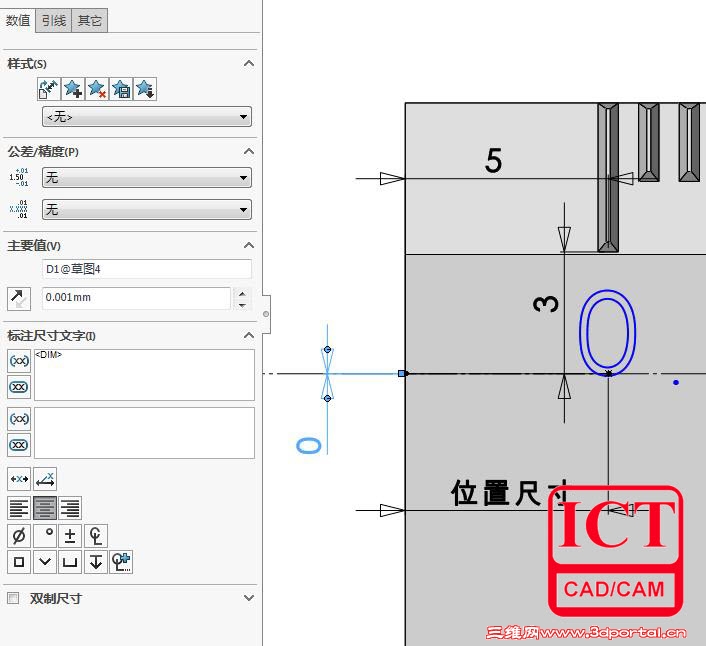

% e+ p e+ I% N; H④ 打开表格编辑器后在图形显示界面选择0和位置尺寸作为变量，并根据要求编辑阵列表格，完成后可更新预览观看效果。
7 m2 X5 c1 b* W* m, {& w
: T7 F( ?. R' W
) d7 Q9 v* `" ^
3 g( h5 B( |2 c8 s% ?) k( J/ D8 e6 D1 o# U5 W8 `2 S
二、 圆周阵列; Z. Y, s0 v( o5 k& M
1. 数学方法) k3 Q; g1 J' M- g( _

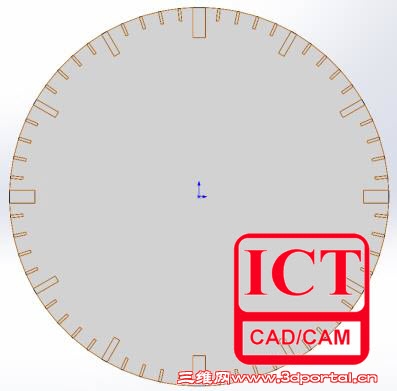

首先完成表面和刻度创建
& x9 G }; F: q& r. L( Q
$ q4 E9 E# Z1 I3 x5 G; ]9 H& T6 }$ ^/ \" U+ v/ x- L5 D6 q. B

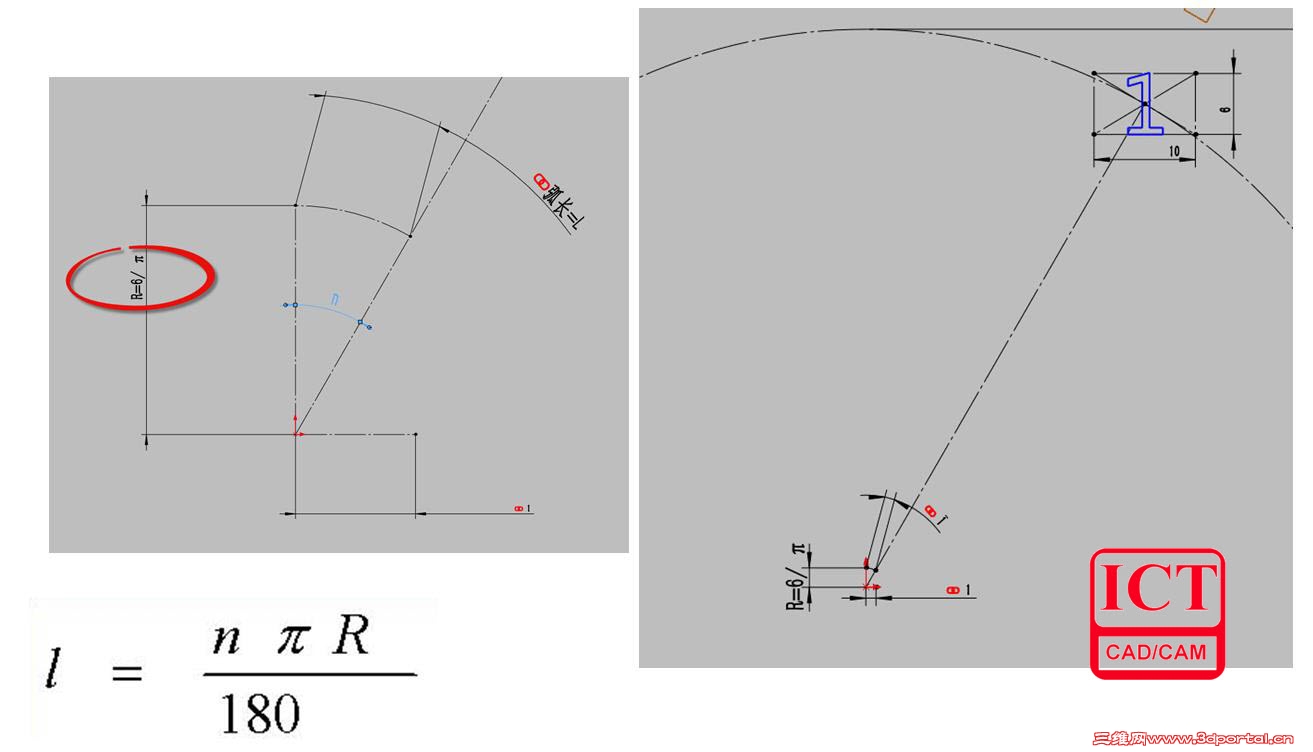

然后，按照如图所示创建草图，这里需要介绍一个弧长与角度和半径的公式。9 B! s. T! c x3 w; F0 f+ d' h0 |
根据公式定义草图中半径、弧长，文本数值链接/ p @1 M" A0 C/ N1 }- _
（说明：为弧长和驱动文本值的线段长度进行数值链接+ X' A9 Y a8 w
目的：当表盘上的数字增加1时角度增加30度，从而完成1-12的数字递增）
$ q* }' F# [6 y$ g. [; i
0 U+ f# e& J4 d& ]1 U0 g
" g! P0 h$ o x6 h5 ]& i) s

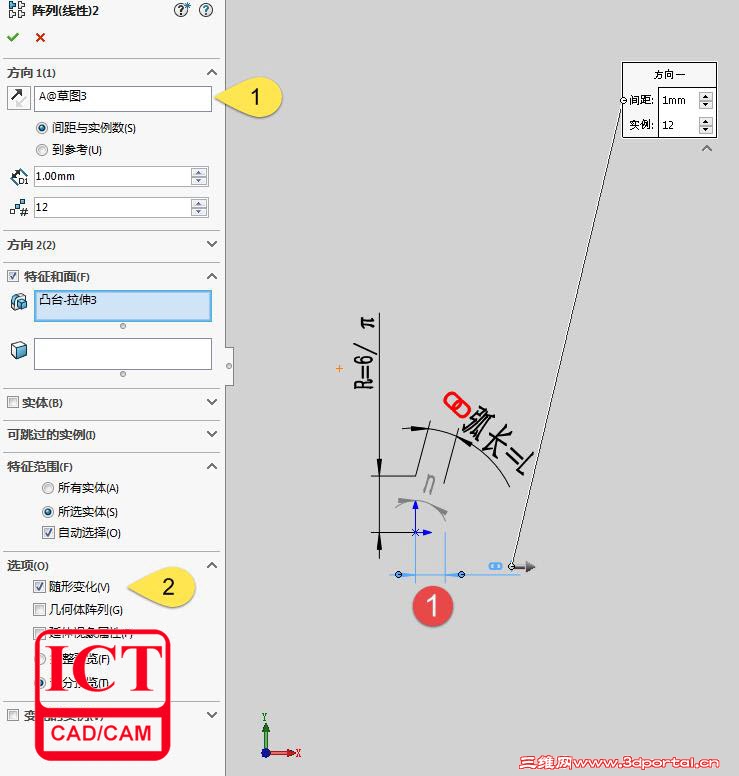

最后，仍然使用线性阵列，选择需要变化的值为阵列方向，再选择随形阵列使被阵列的特征按照圆盘（或者椭圆盘面）均布排列。: _$ v' x8 L1 q; B. j+ i/ b( h- E
说明：当弧长为12时，角度为360°，SOLIDWORKS对0°和360°傻傻分不清楚，所以用此法进行阵列时，如果阵列中12这个实例无法正常显示，那么变量值需要稍作调整用1.001来代替初始值1，效果完全一样。# h) z- z1 J$ N9 d$ N0 b
* ]1 J/ u% ^2 k8 S$ w& w7 T7 r
# |5 P* C) e9 G, J( T! R2. 变量阵列法+ v5 {4 [' N# l, O2 O
同样的使用变量阵列时，只需要定义数值变化的驱动尺寸和控制位置的尺寸作为变量，通过控制变量来完成需要的数值递增和位置变化。
, O, g# f2 }. A/ W+ c4 v. J2 H（说明：0°和360°无法准确识别，所以360度需要稍作调整，如减去0.001显示仍然是360°，但是可以成功完成阵列）: \( L. q/ F: O
6 q! [! k5 D9 I$ d9 h# B! O6 c# l9 C `$ x+ R
三、 圆柱阵列% p) h7 t B) k1 T. \
1. 圆周阵列+变化的实例; F8 i! O6 j' v7 B6 \: ~) F0 v4 L

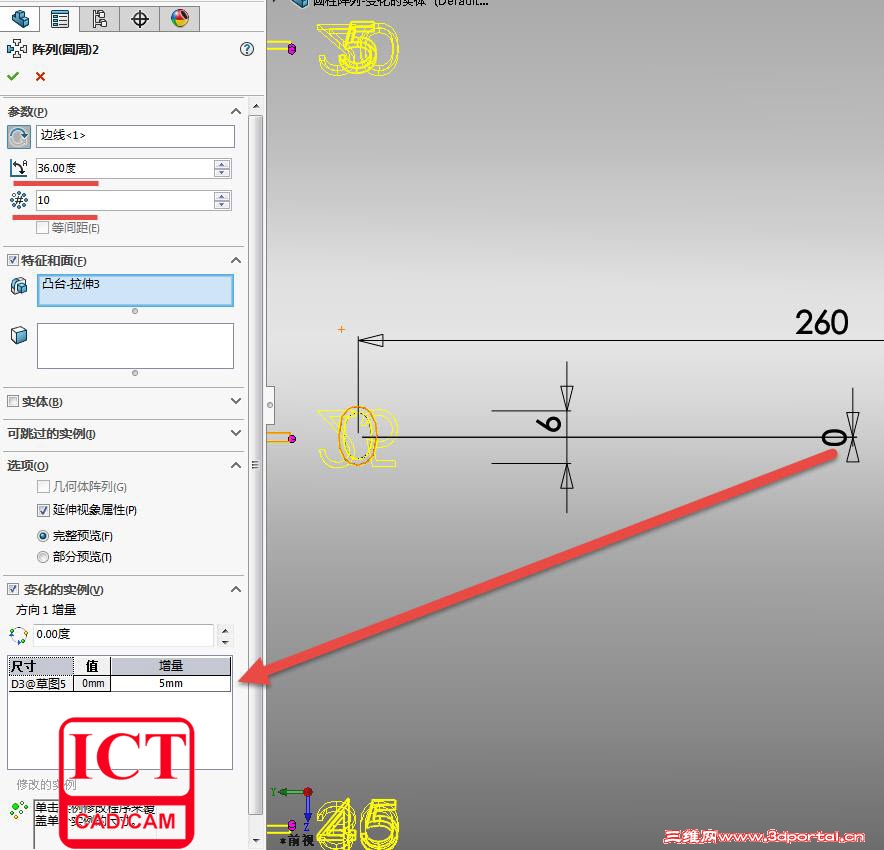

对于圆柱面的数字递增阵列，可以使用圆周阵列中变化的实例，利用一个尺寸来控制文本数值的变化。在阵列中定义其位置与实例数即可。
/ J9 c1 G. N! S5 c' G7 s
, C; c' d. D; u- b8 F: s8 x4 l" R. B
0 _" ?1 m) g5 s6 K( \( G
1 `! W1 O D/ e; X6 u! @7 |2. 变量阵列
: {$ _. h3 L I1 g0 I圆柱面上的数字递增阵列与前述两种不同，空间位置的变化将需要使用“要驱动源的参考几何体命令”。如图
" `7 b' \5 r/ }# a/ B
5 J, @' |7 _& Z* {( n/ P' M# |0 O7 @+ }
在使用这个命令之前，需要为数字特征创建一个草图基准平面，与圆周阵列-变量方法相同，定义基准面的位置。并完成基准面的创建。（如图所示）- w9 v) a B0 e! C, X1 w: O- Z

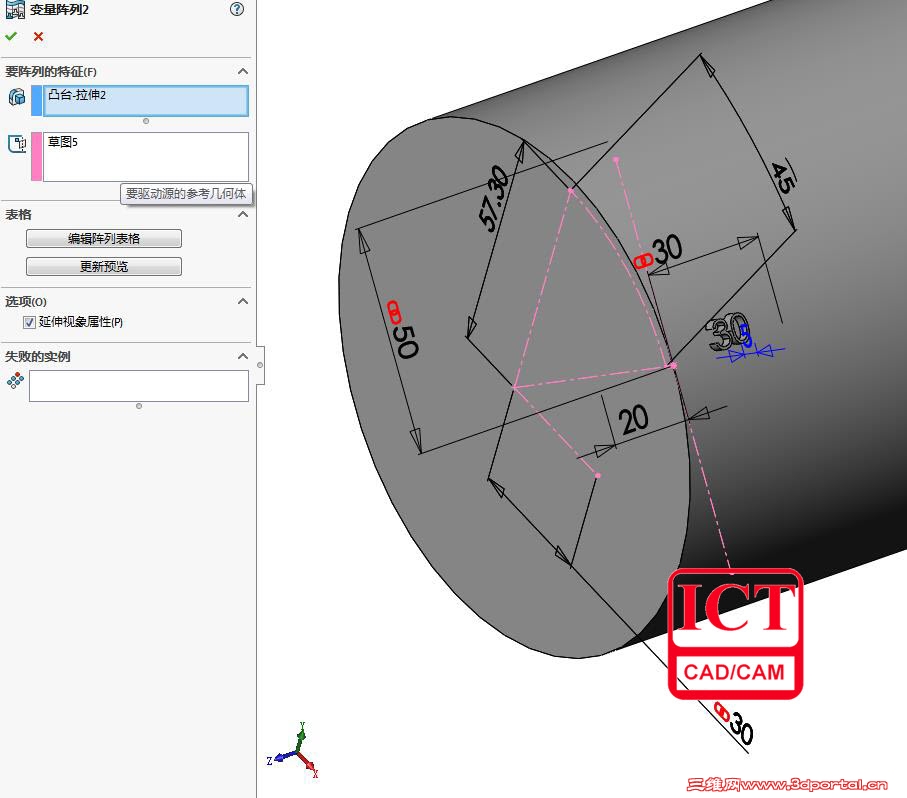

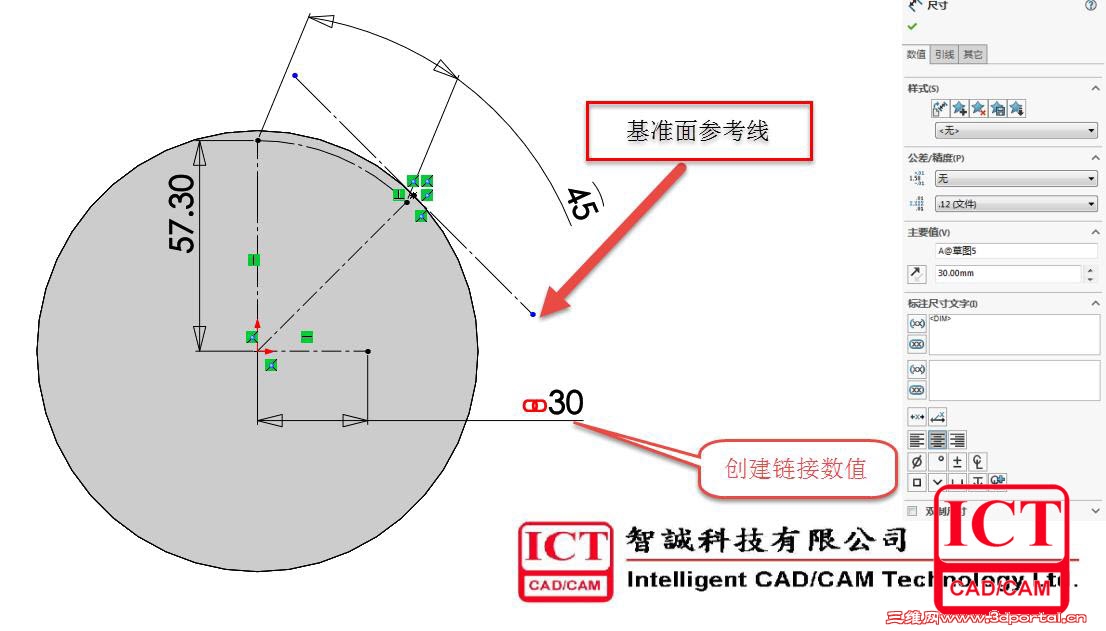

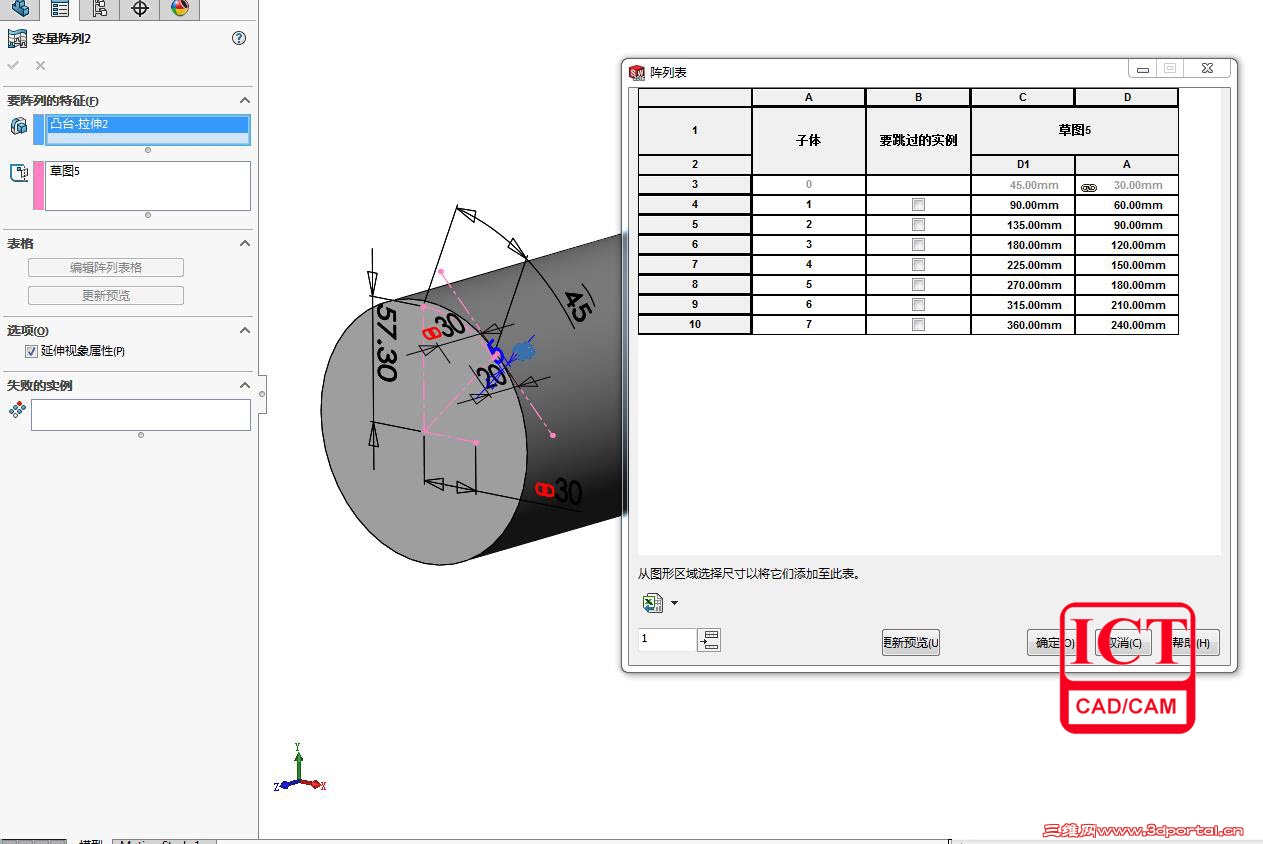

之后在基准面上创建文本草图，完成数值链接。再使用变量阵列选择数字特征，在要驱动源的参考几何体中选择基准面的参考草图。如图所示* [7 o% x( C+ {
根据需求选择与文本链接的尺寸和控制草图基准面圆周变化的尺寸
6 K: Z9 E+ f$ y+ c9 ~6 A
: o) Q9 _4 m( N" H$ R, Y$ ]0 {# D A7 Z- }
, n6 V$ u$ g( M2 n& u
1 x4 c8 a! l8 Q0 ~0 D8 i( C/ Q9 M! M8 H. B! T/ l5 I$ m) d; r
! u. l1 {9 X7 x( j" K" ]$ A
: i# t& j; Z" J9 s1 x$ {5 n4 A- z0 t5 d$ m. E* l
