关键词:中望3D  钣金  复杂钣金  拉伸凸缘  扫掠凸缘
       随着工业化、智能化的发展,越来越多的产品被加载了更多的功能。制造企业在制造生产时都希望产品达到小体积,多功能的效果,展示出更高价值。为了更好地支撑这些产品的更多功能,作为产品重要组成部分的钣金件,其造型也变得越来越复杂,这就需要三维CAD设计软件的常规钣金功能可以很好的响应这种复杂造型的设计需求。
       新推出的中望3D2016版本,在钣金模块中新增加了拉伸凸缘和扫掠凸缘功能,可以高效便捷地对造型复杂的钣金进行处理,满足更高的设计需要。
       如图1所示,这种造型比较复杂的钣金如果是按照以往的做法,相信不少设计师都会感到头痛,而在中望3D 2016中,却能快速、精准地对其进行处理,我们一起来看看具体的操作吧。

# U& `2 G/ }0 u+ _% g) `4 z7 m8 g
1.jpg # Y4 K6 o5 O# i" s
图1 造型复杂的钣金件
       第一步:生成钣金基体。

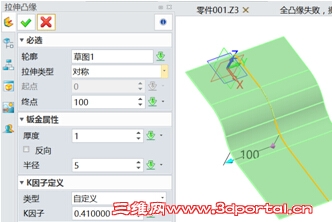

       首先,创建如图2所示的草图,然后使用“钣金模块”的“拉伸凸缘”功能创建多级钣金造型,图3为创建效果。

3 K$ w8 x& b2 a- F$ j" ^1 t6 I
2.jpg ; w) g) t5 K% Y& }
图2 草图
. C, z$ s+ S# V7 A
3.jpg   `" H9 p3 t4 ]; [9 ^
图3 多级钣金造型
       第二步:倒圆角。
       分别进行R35和R60倒圆角操作,图4为完成后的效果。
/ c% Y. P4 H' ~0 M
$ ~- t& q, k- \( t) ]
图4 倒圆角效果
9 d% Q; N! H9 _6 U1 H' m
       第三步:生成复杂造型。

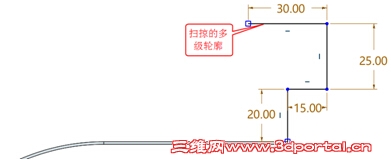

       先按图5的效果,创建多级草图作为扫掠轮廓。

  _( x( p, F& d- H" A$ `% R
( c! }& v+ e2 O( C) l
图5 多级草图

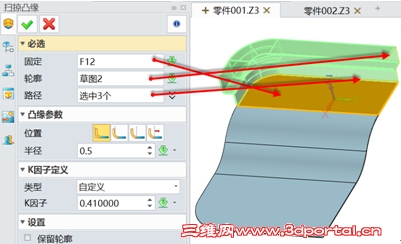

       再按照图6中所指定的对应对象和参数,创建多级扫掠效果。

& s  @: F6 H2 D% Y
# r* b# {8 Z- B" `
图6 创建多级扫掠效果
       除此之外,也可以创建圆弧面钣金效果,先插入图7中的草图,再根据图8来定义相关参数。
' A3 @4 g6 X/ `  ]  F0 X- y
7.jpg 4 a5 y& \+ F& }. Y  b
图7  草图

( n2 M. c" I& a5 @- h
$ Q+ u* c7 W4 {, e5 `$ u

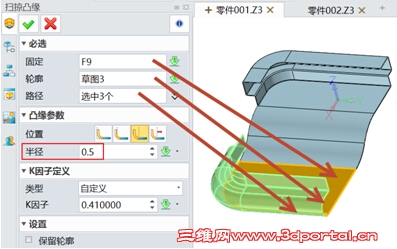

图8 定义参数
       通过中望3D钣金模块中的拉伸凸缘和扫掠凸缘这两个功能,简单几个步骤即可创建出设计师所需要的复杂钣金,可为制造企业产品提升研发设计的效率带来很好的促进。
       马上下载三维CAD设计软件——中望3D 2016版,享受高效灵活的设计体验:http://www.zw3d.com.cn/product-58-1.html
       更多详情,欢迎访问中望3D官方网站:www.zw3d.com.cn
