本帖最后由 szat51980 于 2016-1-15 13:28 编辑
4 Z$ ^- V9 u6 X+ q* s* D5 O a5 J/ T3 g% M& k1 V$ l3 N1 A
1、开始=>程序=>Solidworks2014=>Solidworks工具=>属性选项卡编辑器2014/ y+ L, ?8 c( ^/ i
2、打开属性选项卡编辑器后,在右侧“控制属性”里的“类型”下拉选项里选择“零件”
( g, \+ d8 f' [. j4 p/ H2 E- m) ]/ a& M3、在左侧拖拽你需要的 “文本框”、“列举”、等属性项 进行编辑和保存
2 {4 N4 p# B3 ~3 u/ F4、在Solidworks里,打开系统选项之文件位置,在“显示下项的文件夹”下拉菜单里选项“自定义属性文件”,将系统默认的路径删除,或者将你上面新建的属性文件保存在系统默认路径里也可以。

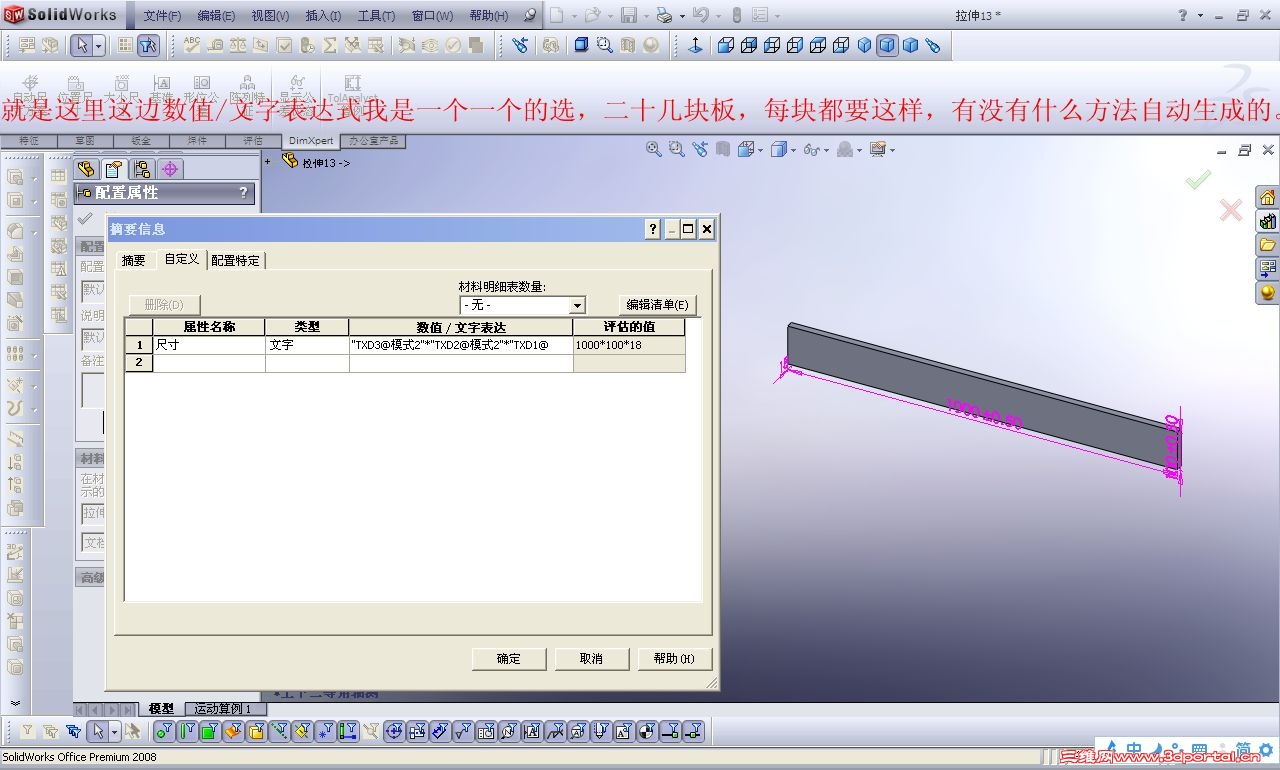

3 B5 f, z& d' J7 f7 \5、然后打开Solidworks 零件界面,在右侧的自定义属性页签填写你需要的内容。
5 t- j6 ^9 H% h& z& m) _8 n( h& Q: J: H
6 h: F. T. c6 X% C. E
$ o5 d, W4 B3 u5 A! N/ M0 M X1 v& \/ @ g+ b3 L1 _2 K" Z
装配图/工程图都可以参照以上方法新建自定义属性文件,其中“列举”下拉的内容可以链接外部txt文件。
