QQ登录

只需一步,快速开始

登录 | 注册 | 找回密码

三维网

 找回密码
 注册

QQ登录

只需一步,快速开始

展开

通知

查看: 3206|回复: 8
收起左侧

[求助] 如何在系列零件设计表中实现特征压缩

[复制链接]
发表于 2015-12-19 09:19:15 | 显示全部楼层 |阅读模式 来自: 中国江苏南京
5三维币
系列零件设计表中有两种零部件,简单的说就是两种圆柱销轴:A种带孔,B种不带孔。如何实现:名称中有A时孔不压缩,名称中有B时孔压缩。高手来指点一下。谢谢了!
: i- a" K9 M5 c7 h  @7 W/ E/ t

发表于 2015-12-19 09:53:07 | 显示全部楼层 来自: 中国广东深圳
同求,顶顶
发表于 2015-12-19 10:03:23 | 显示全部楼层 来自: 中国江苏苏州
个人电脑原因,传不了图。
; C' S3 E2 B, {( @: o! E% ~4 d
0 _* w+ X8 v+ v" b1 I& M, f* ?3 t$ G! f$ @配置A:拉伸圆柱+拉伸切除内孔; n* d6 y+ P. j6 U2 ]
: t0 z) u1 V: R8 c! x7 W
配置B:拉伸圆柱+压缩A配置的“拉伸切除内孔”特征# h, `* O# F, [; }$ }- }* I

/ V" a' Y3 H" z! i7 b1 N) o( x

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2015-12-19 10:21:14 | 显示全部楼层 来自: 中国江苏南京
szat51980 发表于 2015-12-19 10:03
& R% \- ^8 X/ t, C$ H个人电脑原因,传不了图。$ n7 I1 X% |! J* q. w6 d

5 b8 F; s2 {. v' `+ \配置A:拉伸圆柱+拉伸切除内孔
' h0 E, J& W4 y' h
系列零件设计表中零件数不是固定的,能否让其按名称关键字自动压缩特征?" I, p. t0 s2 E1 B7 B
发表于 2015-12-19 10:46:03 | 显示全部楼层 来自: 中国江苏苏州
isosoi 发表于 2015-12-19 10:21- k; e0 l7 L0 L6 ]0 a
系列零件设计表中零件数不是固定的,能否让其按名称关键字自动压缩特征?

, N9 |) {5 N" R) Z1 K3 @: m在设计表里,特征单元格的下拉菜单有压缩和解除压缩可选。也可输入字母S或U  (S=压缩,U=解除压缩)
发表于 2015-12-19 10:47:13 | 显示全部楼层 来自: 中国江苏苏州
isosoi 发表于 2015-12-19 10:21
0 Z+ e  T- F1 P$ m系列零件设计表中零件数不是固定的,能否让其按名称关键字自动压缩特征?
- t6 k' ?4 {+ \2 \4 Q* ?
系列零件设计表是为: 零件2                                        " r9 L# }. {) d
        D1@草图1        D1@凸台-拉伸1        D1@草图2             D1@切除-拉伸1        $状态@切除-拉伸1
% G! G( I- D. r, C" y3 h' G+ wA        普通        普通                  普通           普通                    U
+ @" a' z* N2 g3 A( kB        普通        普通                  普通           普通                    S
6 E, k$ M: ^% r5 L+ Q+ E7 D

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2015-12-19 11:06:41 | 显示全部楼层 来自: 中国江苏南京
szat51980 发表于 2015-12-19 10:47
* g% T7 q; a, Z; p# C/ u, x8 E4 a系列零件设计表是为: 零件2                                        8 }5 P% `- f" a; |$ r$ h8 B
        D1@草图1        D1@凸台-拉伸1        D1@草图2             D1@切除-拉伸1        $状态@切除-拉 ...

; m9 |4 C, p7 ~% ^" [谢谢,我试试
 楼主| 发表于 2015-12-19 12:11:20 | 显示全部楼层 来自: 中国江苏南京
$状态@切除-拉伸16,这个怎么添加的?
发表于 2015-12-19 21:42:32 | 显示全部楼层 来自: 中国江苏苏州

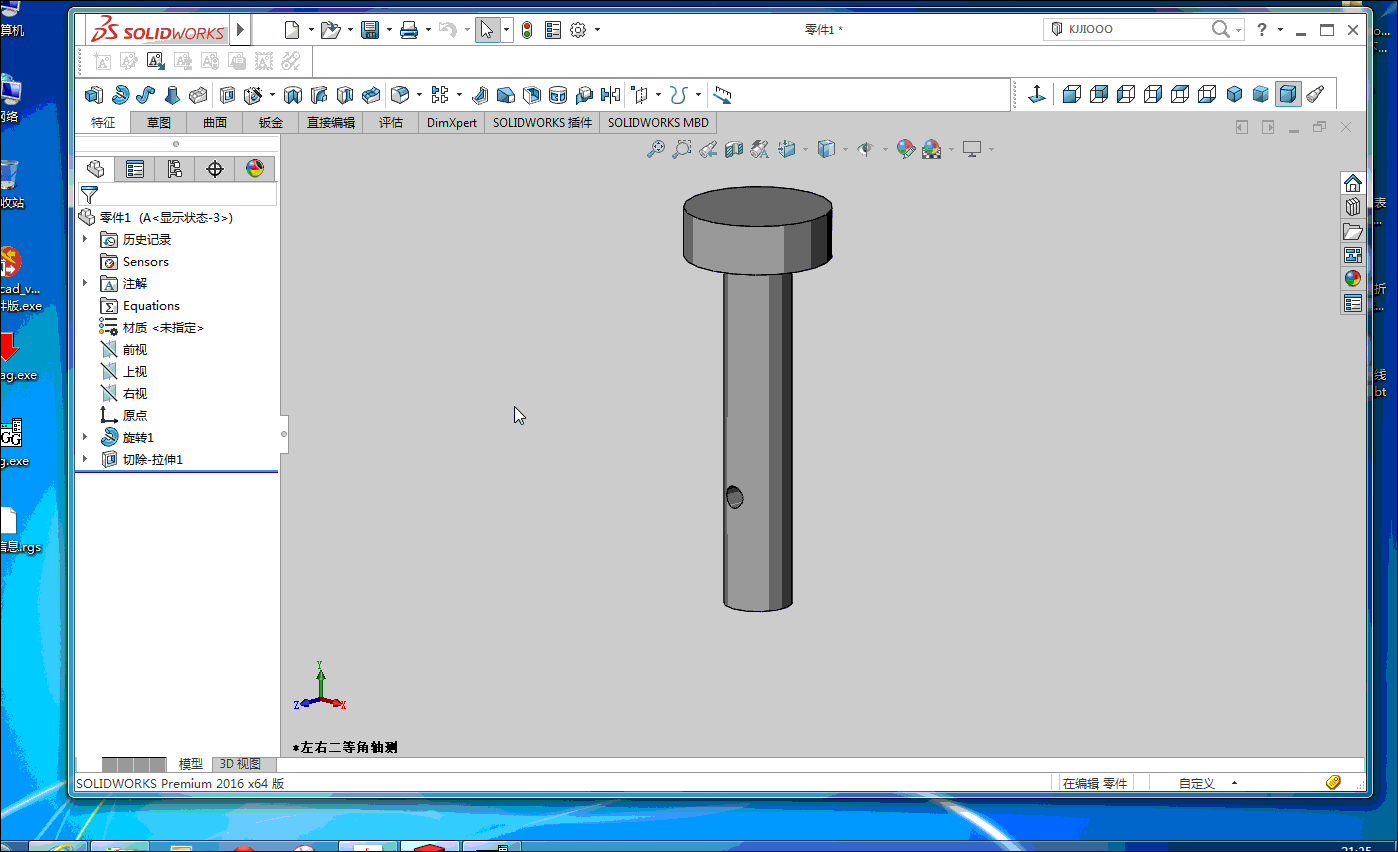

有一个简单的方法可以实现楼主的要求,如下动图:
! S8 k* d0 F" r( [5 F" a4 A% B5 U1 n# d, r8 O2 a% b, j. @
" [: L+ {4 i: y' c$ r9 h2 O

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表回复
您需要登录后才可以回帖 登录 | 注册

本版积分规则


Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
